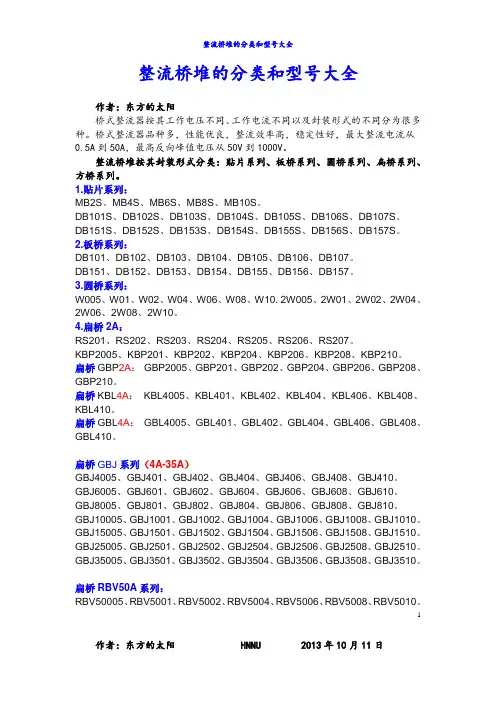

整流桥堆的分类和型号大全作者：东方的太阳桥式整流器按其工作电压不同、工作电流不同以及封装形式的不同分为很多种。
桥式整流器品种多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A到50A，最高反向峰值电压从50V到1000V。
整流桥堆按其封装形式分类：贴片系列、板桥系列、圆桥系列、扁桥系列、方桥系列。

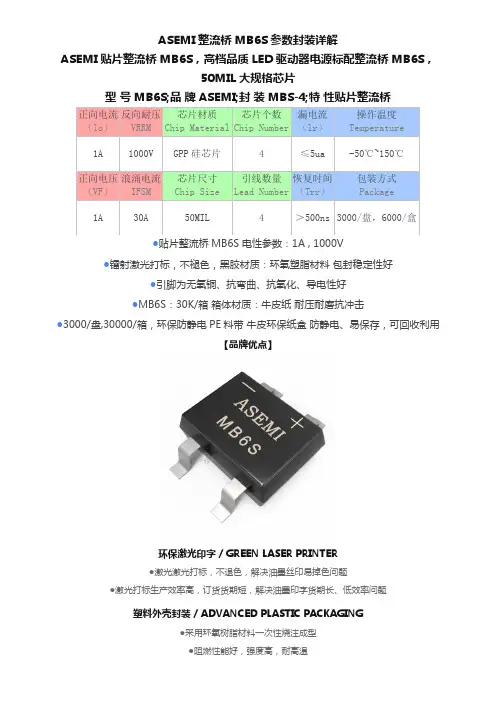

1.贴片系列：MB2S、MB4S、MB6S、MB8S、MB10S。
DB101S、DB102S、DB103S、DB104S、DB105S、DB106S、DB107S。
DB151S、DB152S、DB153S、DB154S、DB155S、DB156S、DB157S。
2.板桥系列：DB101、DB102、DB103、DB104、DB105、DB106、DB107。
DB151、DB152、DB153、DB154、DB155、DB156、DB157。
3.圆桥系列：W005、W01、W02、W04、W06、W08、W10. 2W005、2W01、2W02、2W04、2W06、2W08、2W10。
4.扁桥2A：RS201、RS202、RS203、RS204、RS205、RS206、RS207。
KBP2005、KBP201、KBP202、KBP204、KBP206、KBP208、KBP210。
扁桥GBP2A：GBP2005、GBP201、GBP202、GBP204、GBP206、GBP208、GBP210。
扁桥KBL4A：KBL4005、KBL401、KBL402、KBL404、KBL406、KBL408、KBL410。
扁桥GBL4A：GBL4005、GBL401、GBL402、GBL404、GBL406、GBL408、GBL410。
扁桥GBJ系列（4A-35A）GBJ4005、GBJ401、GBJ402、GBJ404、GBJ406、GBJ408、GBJ410。
GBJ6005、GBJ601、GBJ602、GBJ604、GBJ606、GBJ608、GBJ610。

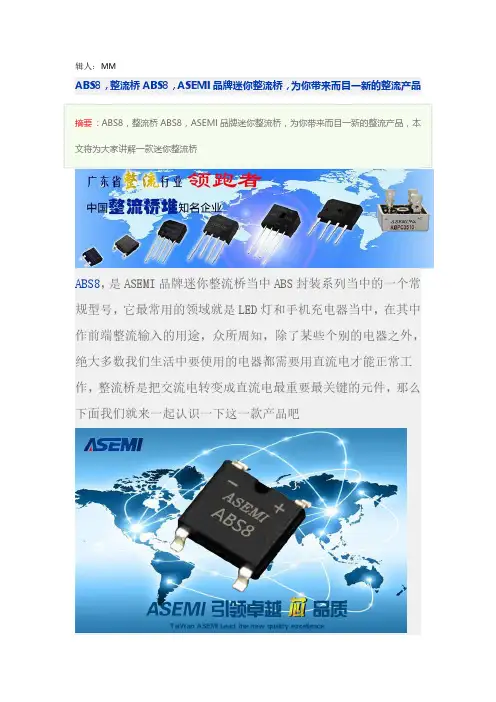

辑人：MMABS8，整流桥ABS8，ASEMI品牌迷你整流桥，为你带来而目一新的整流产品摘要:ABS8，整流桥ABS8，ASEMI品牌迷你整流桥，为你带来而目一新的整流产品，本文将为大家讲解一款迷你整流桥ABS8，是ASEMI品牌迷你整流桥当中ABS封装系列当中的一个常规型号，它最常用的领域就是LED灯和手机充电器当中，在其中作前端整流输入的用途，众所周知，除了某些个别的电器之外，绝大多数我们生活中要使用的电器都需要用直流电才能正常工作，整流桥是把交流电转变成直流电最重要最关键的元件，那么下面我们就来一起认识一下这一款产品吧ABS8当中的数字要如何解释呢？这就要讲到一款整流桥的电性参数。
整流桥ABS8，它的电性参数是：正向电流（Io）为1A，反向耐压为800V，正向电压（VF）为1.0V，它的浪涌电流Ifsm为35A，漏电流（Ir）为5uA、工作温度在-40°~+150℃，恢复时间（Trr）达到500ns，其中有4条引线。
对照看下来，我们就能够找出规律，在ABS8这款整流桥中“8”这个数字就代表着最大反向耐压的数值。
同理可知，封装相近的型号比如ABS10，它的参数就是1A，1000V，那么这个系列的参数你知道了吗？最后我们再来一起看一下整流桥ABS8尺寸参数介绍，了解封装外观具体规格是怎样的。
ABS8采用GPP芯片材质，里面有4颗芯片组成，芯片尺寸都是50MIL。
整流桥ABS8采用激光打标，印字非常清晰，永不褪色，防止假冒。
具体尺寸参数详解如下图所示：ABS8贴片整流桥详解ASEMI品牌原装进口ASEMI整流桥ABS8，采用SOP-4贴片封装，使用台湾进口波峰GPP大芯片制作，50MIL大芯片，电流可以达到1A，电压为800V，制造的整流桥一般体现在抗电流电压浪涌冲击，离散性,参数一致性，能耗差异等等方面。
具有耐高抗浪涌冲击的优势,开机瞬间百倍电流电压依然稳定工作，不发热不炸机。
ASEMI品牌整流桥质量稳定，性价比高，被誉为整流行业品牌，品质源于核“芯”。
ASEMI整流桥KBP206参数，KBP206规格，KBP206应⽤编辑-Z
ASEMI整流桥KBP206参数：
型号：KBP206
最⼤重复峰值反向电压（VRRM）：600V
最⼤RMS电桥输⼊电压（VRMS）：420V
最⼤直流阻断电压（VDC）：600V
最⼤平均正向整流输出电流（IF(AV)）：2.0A
峰值正向浪涌电流（IFSM）：60A
每个元件的典型热阻（ReJA）：10℃/W
每个元件的典型结电容（Cj）：25pF
⼯作结和储存温度范围（TJ, TSTG）：-55 to +150℃
最⼤瞬时正向压降（VF）：1.1V
最⼤直流反向电流（IR）：10uA
KBP206规格尺⼨：
总长度：23.9mm
本体长度：11.2mm
引脚长度：12.7mm
宽度：14.7mm
⾼度：3.73mm
脚间距：3.85mm
KBP206特征：
印刷电路板安装的理想选择
使⽤的塑料材料带有美国保险商实验室可燃性识别94V-0
内置印刷电路板⽀架
⾼外壳介电强度
⾼温焊接保证265/10秒
KBP206机械数据：
外壳：利⽤可靠的低成本建设模塑技术
端⼦：根据MIL-STD-202可焊接的电镀引线
安装位置：任意
重量：0.065盎司，2.2克（约）。

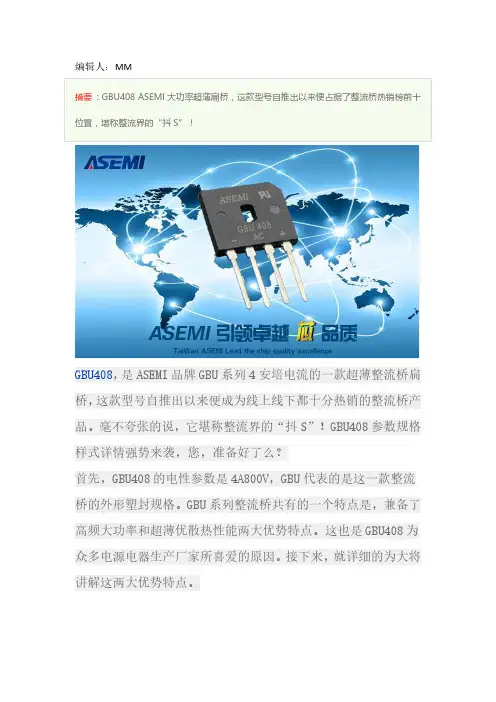

编辑人：MM摘要:GBU408ASEMI大功率超薄扁桥，这款型号自推出以来便占据了整流桥热销榜前十位置，堪称整流界的“抖S”！GBU408，是ASEMI品牌GBU系列4安培电流的一款超薄整流桥扁桥，这款型号自推出以来便成为线上线下都十分热销的整流桥产品。
毫不夸张的说，它堪称整流界的“抖S”！GBU408参数规格样式详情强势来袭，您，准备好了么？首先，GBU408的电性参数是4A800V，GBU代表的是这一款整流桥的外形塑封规格。
GBU系列整流桥共有的一个特点是，兼备了高频大功率和超薄优散热性能两大优势特点。
这也是GBU408为众多电源电器生产厂家所喜爱的原因。
接下来，就详细的为大将讲解这两大优势特点。
一、高频大功率整流桥GBU408所采用的是台湾原装进口的玻峰GPP大芯片，稳定性、一致性超级强悍，标准一体化生产测试确保了足够的耐压性能，不会像普通的国产整流桥出现恐怖的炸机情况。
优质的进口芯片恢复时间更短、过电损耗极小。
经台湾健鼎一体化测试监测数据分析，一件ASEMI品牌的GBU408，它的恢复时间（Trr）只有500ns，漏电流更是仅仅只有5微安。
有数据有真相，选择ASEMI GBU408，让您的产品更高效，品质更具优越性！二、超薄扁桥，散热性能好GBU408的厚度只有4.2mm，在电源电路设计安装上能够节省很大的空间，提高PCB板的空间利用率，也具备了极好的散热性能，为高档品质的产品设计提供更加优越的性能选择，因此工程师更加倾向于GBU系列封装的整流桥。
这是市场所需工艺生产的选择，也是产业发展的必然。
由此可见，ASEMI品牌整流桥站在整流行业的前端引领浪潮！相信GBU408这款ASEMI大功率超薄扁桥是整流界的“抖S”了吧！台湾ASEMI品牌，12年专业专注电源整流领域，选择强元芯，让您更放心。
编辑人：MM
深圳市强元芯电子有限公司，专注电源领域12年！
GBPC-W单相整流方桥详细参数规格：
芯片类型：台湾波峰GPP芯片品牌：ASEMI
最大正向整流电流Io：50A最大反向耐压PRV：1000V
正向压降VFM：1.05V正向峰值电流：450A
工作温度范围：-55℃～+150℃最大反向电流：10.0A
封装形式：GBPC-4应用领域：开关电源，电视机等小功率电器GBPC-4单相整流方桥相关型号：GBPC5006，GBPC5010W，GBPC5010
强元芯电子是一家技术力量雄厚的公司，12年专注于电源领域的研发经验，可为客户提供全套的技术支持！本公司专业生产整流桥，肖特基，快恢复二极管，为ASEMI大陆地区一级代理商！强元芯在半导体行业有着12年的资质，以诚信经营为宗旨，打造百年诚信企业为方向，本着“客户就是上帝，要满足并超越客户需求”的客户观，快速发展；致力成为中国电子供应链中广大厂商优先选择的战略合作伙伴。
也许我们只是一个小小配件，却是您产品中不可或缺的一份子！
也许我们给你的价格不是最低的，但品质一定是最高的；我们宁可为价格解释一阵子，也不愿为质量道歉一辈子！。
编辑人：MM

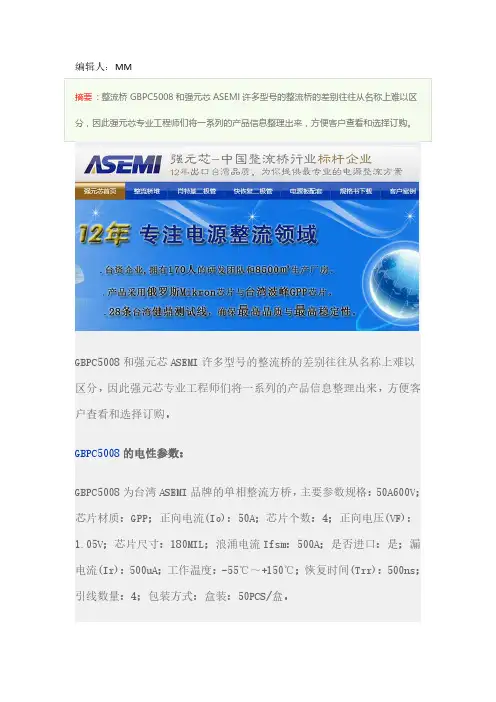

摘要:整流桥GBPC5008和强元芯ASEMI许多型号的整流桥的差别往往从名称上难以区分，因此强元芯专业工程师们将一系列的产品信息整理出来，方便客户查看和选择订购。
GBPC5008和强元芯ASEMI许多型号的整流桥的差别往往从名称上难以区分，因此强元芯专业工程师们将一系列的产品信息整理出来，方便客户查看和选择订购。
GBPC5008的电性参数：
GBPC5008为台湾ASEMI品牌的单相整流方桥，主要参数规格：50A600V；芯片材质：GPP；正向电流(Io)：50A；芯片个数：4；正向电压(VF)：1.05V；芯片尺寸：180MIL；浪涌电流Ifsm：500A；是否进口：是；漏电流(Ir)：500uA；工作温度：-55℃～+150℃；恢复时间(Trr)：500ns；引线数量：4；包装方式：盒装：50PCS/盒。
KBPC5008应用领域：
GBPC5008单相整流方桥参数规格：电流：50A；电压：800V；盒装：50PCS/盒。
主要应用于电源电路整流领域产品，开关电源，电源适配器，LED 灯源电路，充电器，冰箱空调机，电视机，家用电器及小电器等相关产品，车用整流，机电设备。
本产品原装质量保证高稳定性和可靠性。
欢迎咨询取样测试。
ASEMI桥堆撑起民族品牌希望。
台湾ASEMI桥堆先进工艺高品质性能的表现深受国内电源客户采购青睐，产品服务诸多上市公司客户。
在大陆开关电源，LED灯饰，电器设备等应用市场拥有较高市场份额与认可度。
GBJ3510等型号的ASEMI电磁炉整流桥测量好坏有什么方法？整流桥之电磁炉系列整流桥GBJ3510，我们一起来认识它，常用的2.5KW，3.5KW电磁炉中的一款产用的整流产品，我们将通过外观和尺寸来了解它的应用和用途，了解专业的测试方法。
整流桥参数外观介绍
GBJ3510它的电性参数是：反向电压为1000V，正向电流（Io）为35.0A，正向电压为1.1V，采用GPP芯片材质，里头有4个芯片，芯片尺寸都是160MIL，它的浪涌电流Ifsm为200A，漏电流（Ir）为5uA、工作温度在--55~+150℃，恢复时间（Trr）达到500ns，里面引线数量有4条。
整流桥GBJ3510尺寸参数介绍
GBJ3510型号它的脚间距为7.5mm，本体长度为30.0mm，高度为20.0mm，长脚长度为17.5mm，脚直径为0.1.0mm，厚度为0.7。
高质量GBJ3510就选台湾原装ASEMI
对于电磁炉的高要求标准，市面上普通的整流桥质量稍微有一点
点瑕疵就会影响到电磁炉的使用，所以一定要采用高质量的KBJ2510，那什么样的GBJ3510才能完美胜任呢？答案就是台湾原装ASEMI品牌的大芯片GBJ3510。

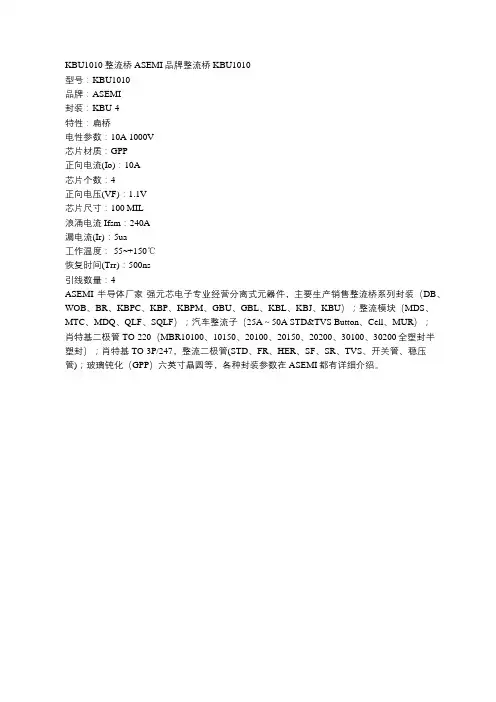

KBU1010整流桥ASEMI品牌整流桥KBU1010
型号：KBU1010
品牌：ASEMI
封装：KBU-4
特性：扁桥
电性参数：10A 1000V
芯片材质：GPP
正向电流(Io)：10A
芯片个数：4
正向电压(VF)：1.1V
芯片尺寸：100 MIL
浪涌电流Ifsm：240A
漏电流(Ir)：5ua
工作温度：-55~+150℃
恢复时间(Trr)：500ns
引线数量：4
ASEMI半导体厂家-强元芯电子专业经营分离式元器件，主要生产销售整流桥系列封装（DB、WOB、BR、KBPC、KBP、KBPM、GBU、GBL、KBL、KBJ、KBU）；整流模块（MDS、MTC、MDQ、QLF、SQLF）；汽车整流子（25A～50A STD&TVS Button、Cell、MUR）；
肖特基二极管TO-220（MBR10100、10150、20100、20150、20200、30100、30200全塑封半塑封）；肖特基TO-3P/247，整流二极管(STD、FR、HER、SF、SR、TVS、开关管、稳压管)；玻璃钝化（GPP）六英寸晶圆等，各种封装参数在ASEMI都有详细介绍。

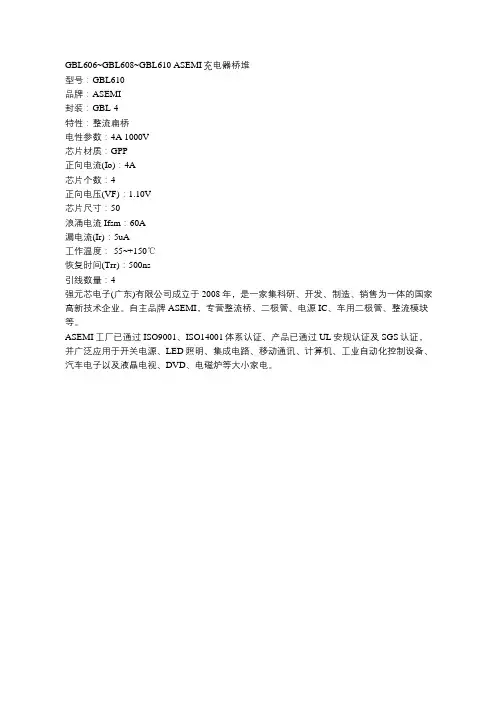

GBL606~GBL608~GBL610 ASEMI充电器桥堆
型号：GBL610
品牌：ASEMI
封装：GBL-4
特性：整流扁桥
电性参数：4A 1000V
芯片材质：GPP
正向电流(Io)：4A
芯片个数：4
正向电压(VF)：1.10V
芯片尺寸：50
浪涌电流Ifsm：60A
漏电流(Ir)：5uA
工作温度：-55~+150℃
恢复时间(Trr)：500ns
引线数量：4
强元芯电子(广东)有限公司成立于2008年，是一家集科研、开发、制造、销售为一体的国家高新技术企业。
自主品牌ASEMI，专营整流桥、二极管、电源IC、车用二极管、整流模块等。
ASEMI工厂已通过ISO9001、ISO14001体系认证、产品已通过UL安规认证及SGS认证，并广泛应用于开关电源、LED照明、集成电路、移动通讯、计算机、工业自动化控制设备、汽车电子以及液晶电视、DVD、电磁炉等大小家电。

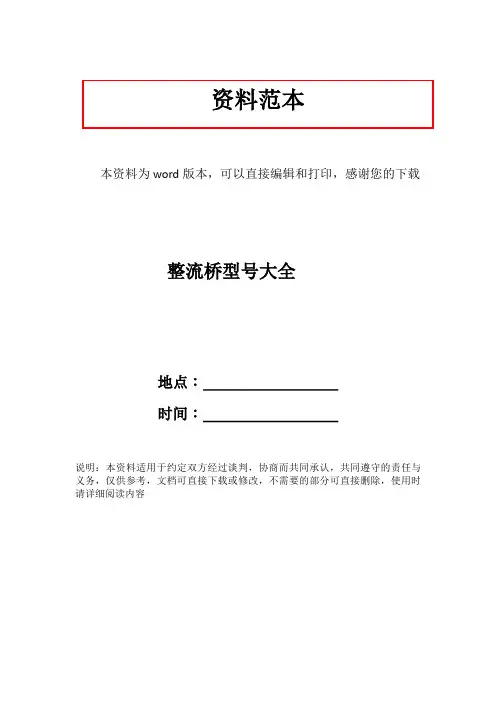

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载整流桥型号大全地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容上海好明电子整流桥型号上海好明电子专业生产整流桥，二极管，三极管，LED，PTC，整流模块等产品整流桥分类为：1、LED迷你整流桥；2、整流桥圆桥；3、整流桥扁桥；4、整流桥方桥。
◆LED迷你整流桥：◇MBS封装：MB1S、MB2S、MB4S、MB6S、MB8S、MB10S◇MBM封装：MB1M、MB2M、MB4M、MB6M、MB8M、MB10M◇DB封装：DB101、DB102、DB103、 DB104、DB105、DB106、DB107◇DBS封装：DB101S、DB102S、DB103S、 DB104S、DB105S、DB106S、DB107S ◆整流桥圆桥：◇WOW封装：W005M、W01M、W02M、W04M、W06M、W08M、W10M◇WOW封装：2W005M、2W01M、2W02M、2W04M、2W06M、2W08M、2W10M◆整流桥扁桥：◇KBP封装：KBP2005、KBP201、KBP202、KBP204、KBP206、KBP208、KBP210◇KBP封装：RS201、RS202、RS203、RS204、RS205、RS206、RS207◇GBP封装：GBP2005、GBP201、GBP202、GBP204、GBP206、GBP208、GBP210◇KBP封装：RS301、RS302、RS303、RS304、RS305、RS306、RS307◇KBL封装：KBL4005、KBL401、KBL402、KBL404、KBL406、KBL408、KBL410◇GBU封装：GBU4005、GBU401、GBU402、GBU404、GBU406、GBU408、GBU410◇KBJ封装：KBJ4005、KBJ401、KBJ402、KBJ404、KBJ406、KBJ408、KBJ410◇GBL封装：GBL4005、GBL401、GBL402、GBL404、GBL406、GBL408、GBL410◇KBU封装： HYPERLINK "/407-Product.html" \t "_blank" KBU6005 、KBU601、KBU602、KBU604、KBU606、KBU608、KBU610◇GBU封装：GBU6005、GBU601、GBU602、GBU604、GBU606、GBU608、GBU610◇KBJ封装：KBJ6005、KBJ601、KBJ602、KBJ604、KBJ606、KBJ608、KBJ610◇KBU封装：KBU8005、KBU801、KBU802、KBU804、KBU806、KBU808、KBU810◇GBU封装：GBU8005、GBU801、GBU802、GBU804、GBU806、GBU808、GBU810◇KBJ封装：KBJ8005、KBJ801、KBJ802、KBJ804、KBJ806、KBJ808、KBJ810◇KBU封装：KBU10005、KBU1001、KBU1002、KBU1004、KBU1006、KBU1008、KBU1010◇GBU封装：GBU10005、GBU1001、GBU1002、GBU1004、GBU1006、GBU1008、GBU1010◇KBJ封装：KBJ10005、KBJ1001、KBJ1002、KBJ1004、KBJ1006、KBJ1008、KBJ1010◇GBJ封装：GBJ15005、GBJ1501、GBJ1502、GBJ1504、GBJ1506、GBJ1508、GBJ1510◇GBJ封装：GBJ25005、、GBJ2502、GBJ2504、GBJ2506、GBJ2508、GBJ2510◆整流桥方桥：◇KBPC3封装：KBPC3005、KBPC301、KBPC302、KBPC304、KBPC306、KBPC308、KBPC310◇KBPC6封装：KBPC6005、KBPC601、KBPC602、KBPC604、KBPC606、KBPC608、KBPC610◇KBPC8封装：KBPC8005、KBPC801、KBPC802、KBPC804、KBPC806、KBPC808、KBPC810◇KBPC8封装：KBPC10005、KBPC1001、KBPC1002、KBPC1004、KBPC1006、KBPC1008、KBPC1010、◇MB-35封装：KBPC15005、KBPC1501、KBPC1504、KBPC1506、KBPC1508、KBPC1510◇MB-35W封装：KBPC15005W、KBPC1501W、KBPC1504W、KBPC1506W、KBPC1508W、KBPC1510W◇GBPC35封装：GBPC15005、GBPC1501、GBPC1502、GBPC1504、GBPC1506、GBPC1508、GBPC1510◇GBPC35W封装：GBPC15005W、GBPC1501W、GBPC1502W、GBPC1504W、GBPC1506W、GBPC1508W、GBPC1510W ◇MB-35封装：KBPC25005、KBPC2501、KBPC2502、KBPC2504、KBPC2506、KBPC2508、KBPC2510◇MB-35W封装：KBPC25005W、KBPC2501W、KBPC2502W、KBPC2504W、KBPC2506W、KBPC2508W、KBPC2510W ◇GBPC35封装：GBPC25005、GBPC2501、GBPC2502、GBPC2504、GBPC2506、GBPC2508、GBPC2510◇GBPC35W封装：GBPC25005W、GBPC2501W、GBPC2502W、GBPC2504W、GBPC2506W、GBPC2508W、GBPC2510W ◇MB-35封装：KBPC35005、KBPC3501、KBPC3502、KBPC3504、KBPC3506、KBPC3508、KBPC3510◇MB-35W封装：KBPC35005W、KBPC3501W、KBPC3502W、KBPC3504W、KBPC3506W、KBPC3508W、KBPC3510W ◇GBPC35封装：GBPC35005、GBPC3510、GBPC3502、GBPC3504、GBPC3506、GBPC3508、GBPC3510◇GBPC35W封装：GBPC35005W、GBPC3510W、GBPC3502W、GBPC3504W、GBPC3506W、GBPC3508W、GBPC3510W ◇MB-35封装：KBPC40005、KBPC4001、KBPC4002、KBPC4004、KBPC4006、KBPC4008、KBPC4010◇GBPC35封装：GBPC40005、GBPC4001、GBPC4002、GBPC4004、GBPC4006、GBPC4008、GBPC4010◇MB-35封装：KBPC50005、KBPC5001、KBPC5002、KBPC5004、KBPC5006、KBPC5008、KBPC5010◇MB-35W封装：KBPC50005W、KBPC5001W、KBPC5002W、KBPC5004W、KBPC5006W、KBPC5008W、KBPC5010W ◇GBPC35封装：GBPC50005、GBPC5001、GBPC5002、GBPC5004、GBPC5006、GBPC5008、GBPC5010◇GBPC35W封装：GBPC50005W、GBPC5001W、GBPC5002W、GBPC5004W、GBPC5006W、GBPC5008W、GBPC5010W。
ASEMI整流桥KBU1010-主要参数是多少为大家分享KBU1010整流桥的重点参数知识，可供工程师选型参考。
下文配图均取自ASEMI厂方提供的电性规格书截图，数据真实可靠。
希望通过对本文的学习，能加深大家这款整流桥产品KBU1010的应用理解。
重要电性参数主要包括有反向耐电压、正向最大电流、峰值浪涌电流以及漏电流等类目，下面具体来介绍下相关参数。
反向耐电压：这款KBU1010整流桥的反向最大耐电压可以达到1000V 的高压。
那么如何理解这个数据呢？这其实是说：所应用电路中负周期时对整流桥KBU1010的反向冲击电压，最大允许达到1000V的高压。
只要低于这个电压,那么整流桥不会受到任何电性破坏，电源也能正常安全工作运行。
ASEMI这款KBU1010其最大可以承受1000V反向电压而不会被损坏，在实际电路应用当中可以适应绝大多数的设计要求。
正向最大电流：KBU1010整流桥的正向最大电流为10安培。
这个参数是说明，该款整流桥可以承受最大不超过10安的正向电流通过，理论上低于10安培的电路都可以选择这款产品。
但是根据电源行业工程设计选型惯例,实际工作电流一般不超过整流桥正向最大电流的3分之1,也就是说3安培以下的电路选择该款整流桥KBU1010，实际运用效果是最好的。
峰值浪涌电流：ASEMI这款KBU1010正向浪涌电流达到300A,可以很好的保护桥堆在电源开机瞬间不被大电流损坏。
而它的漏电流在常温下为5微安,在高温125°的时候会上升到500毫安左右，所以时间运用过程中一定调试好散热效果。
整流桥KBU1010-安装尺寸参数介绍这款KBU1010整流桥是采用扁桥设计，拥有6.8mm厚度，保障了本体拥有非常好扇热效果。
安装脚距为5.10mm，采用目前行业最主流的脚位排列。
本体三围数据分别是:长度为23.2mm、宽(厚)度为6.8mm、高度为17.3mm，工程设计选型只需按照上述参数选择，还可以非常直观的看下面的比例图，非常简单方便。
