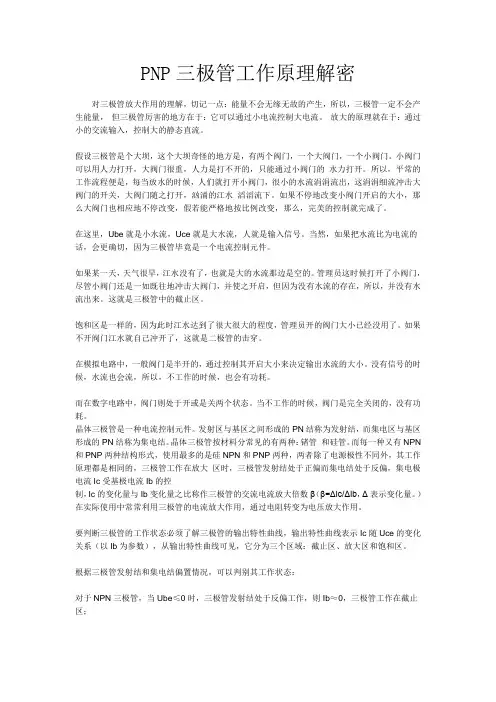

PNP三极管工作原理解密对三极管放大作用的理解,切记一点:能量不会无缘无故的产生,所以,三极管一定不会产生能量,但三极管厉害的地方在于:它可以通过小电流控制大电流。
放大的原理就在于:通过小的交流输入,控制大的静态直流。
假设三极管是个大坝,这个大坝奇怪的地方是,有两个阀门,一个大阀门,一个小阀门。
小阀门可以用人力打开,大阀门很重,人力是打不开的,只能通过小阀门的水力打开。
所以,平常的工作流程便是,每当放水的时候,人们就打开小阀门,很小的水流涓涓流出,这涓涓细流冲击大阀门的开关,大阀门随之打开,汹涌的江水滔滔流下。
如果不停地改变小阀门开启的大小,那么大阀门也相应地不停改变,假若能严格地按比例改变,那么,完美的控制就完成了。
在这里,Ube就是小水流,Uce就是大水流,人就是输入信号。
当然,如果把水流比为电流的话,会更确切,因为三极管毕竟是一个电流控制元件。
如果某一天,天气很旱,江水没有了,也就是大的水流那边是空的。
管理员这时候打开了小阀门,尽管小阀门还是一如既往地冲击大阀门,并使之开启,但因为没有水流的存在,所以,并没有水流出来。
这就是三极管中的截止区。
饱和区是一样的,因为此时江水达到了很大很大的程度,管理员开的阀门大小已经没用了。
如果不开阀门江水就自己冲开了,这就是二极管的击穿。
在模拟电路中,一般阀门是半开的,通过控制其开启大小来决定输出水流的大小。
没有信号的时候,水流也会流,所以,不工作的时候,也会有功耗。
而在数字电路中,阀门则处于开或是关两个状态。
当不工作的时候,阀门是完全关闭的,没有功耗。
晶体三极管是一种电流控制元件。
发射区与基区之间形成的PN结称为发射结,而集电区与基区形成的PN结称为集电结。
晶体三极管按材料分常见的有两种:锗管和硅管。
而每一种又有NPN 和PNP两种结构形式,使用最多的是硅NPN和PNP两种,两者除了电源极性不同外,其工作原理都是相同的,三极管工作在放大区时,三极管发射结处于正偏而集电结处于反偏,集电极电流Ic受基极电流Ib的控制,Ic的变化量与Ib变化量之比称作三极管的交流电流放大倍数β(β=ΔIc/ΔIb,Δ表示变化量。
三极管的工作原理一、引言三极管是一种常用的电子器件,它在电子电路中起着重要的作用。
了解三极管的工作原理对于理解电子电路的工作原理至关重要。
本文将详细介绍三极管的工作原理。
二、三极管的结构三极管是一种由半导体材料制成的电子器件。
它由三个区域组成,分别是发射极(Emitter)、基极(Base)和集电极(Collector)。
发射极和基极之间是一个PN结,基极和集电极之间也是一个PN结。
三极管的结构如图1所示。
(插入图1)三、三极管的工作原理三极管的工作原理可以通过PN结的导电特性来解释。
1. 正向偏置当发射极与基极之间的PN结正向偏置时,即发射极为正电压,基极为负电压,PN结将处于导通状态。
此时,发射极注入的电子会被基极吸收,形成电流。
这个电流被称为发射极电流(IE)。
2. 反向偏置当集电极与基极之间的PN结反向偏置时,即集电极为正电压,基极为负电压,PN结将处于截止状态。
此时,集电极电流(IC)几乎为零。
3. 基极电流当发射极与基极之间的PN结正向偏置时,发射极电流(IE)会被基极吸收,形成基极电流(IB)。
基极电流(IB)的大小决定了三极管的放大倍数。
4. 集电极电流当集电极与基极之间的PN结反向偏置时,由于基极电流(IB)的存在,会引起集电极电流(IC)的流动。
集电极电流(IC)的大小取决于基极电流(IB)以及三极管的放大倍数。
综上所述,三极管的工作原理可以概括为:当发射极与基极之间的PN结正向偏置时,发射极电流(IE)会被基极吸收,形成基极电流(IB)。
当集电极与基极之间的PN结反向偏置时,由于基极电流(IB)的存在,会引起集电极电流(IC)的流动。
四、三极管的应用由于三极管具有放大作用,所以广泛应用于各种电子电路中,如放大器、开关等。
1. 放大器三极管可以将微弱的信号放大成较大的信号。
在放大器电路中,三极管的基极接收输入信号,发射极输出放大后的信号。
通过调整基极电流(IB)的大小,可以控制输出信号的放大倍数。
三极管的工作原理概述:三极管是一种重要的电子器件,广泛应用于电子电路中。
它是一种半导体器件,由三个不同掺杂的半导体材料构成。
本文将详细介绍三极管的工作原理及其应用。
一、三极管的结构三极管由三个区域组成:发射区、基区和集电区。
发射区和集电区都是P型半导体,而基区是N型半导体。
这种结构被称为NPN型三极管。
二、三极管的工作原理1. 放大作用三极管的工作原理基于两个基本原理:PN结的正向和反向偏置以及电流控制。
当发射结正向偏置时,发射区的P型半导体与N型基区之间形成一个正向偏置的PN结。
此时,发射区的P型半导体中的少数载流子(空穴)被注入到基区的N型半导体中。
同时,基区的N型半导体中的少数载流子(电子)也被注入到发射区的P型半导体中。
这种注入的现象被称为注入效应。
2. 放大区域当基结正向偏置时,基区中的载流子浓度增加,形成一个电流梯度。
这个梯度将使电子从发射区流向基区,而空穴从基区流向发射区。
这种电流梯度被称为电流放大区域。
3. 放大系数三极管的放大系数(β值)是指集电电流(IC)和基电流(IB)之间的比值。
当基电流增加时,集电电流也随之增加,放大系数β就是这种关系的比值。
放大系数决定了三极管的放大能力。
4. 工作模式三极管有两种主要的工作模式:放大模式和截止模式。
在放大模式下,三极管的集电极与基极之间存在正向偏置,而发射极与基极之间存在反向偏置。
在截止模式下,三极管的集电极与基极之间不存在正向偏置,电流无法通过。
三、三极管的应用1. 放大器三极管可以用作放大器,将弱信号放大到较大的幅度,以便驱动输出设备。
放大器通常用于音频和视频设备,如收音机、电视和音响系统。
2. 开关三极管也可以用作开关,控制电流的流动。
当三极管处于饱和状态时,它可以允许电流通过。
当三极管处于截止状态时,它会阻挠电流通过。
这种开关功能广泛应用于数字电路和计算机电路。
3. 振荡器三极管还可以用于构建振荡器电路,产生稳定的频率信号。
振荡器通常用于无线电设备和通信系统中。
