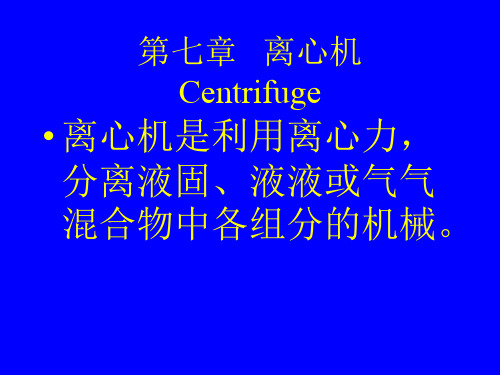

第七章 离心机
选用分离机
• 通常，对于含有粒度大于0.01毫米颗 粒的悬浮液，可选用过滤离心机； 对于悬浮液中颗粒细小或可压缩变 形的，则宜选用沉降离心机；对于 悬浮液含固体量低、颗粒微小和对 液体澄清度要求高时，应选用分离 机。
过滤式离心机 Filter Centrifuge
过滤式离心机分类： 分离因数 大于3500为高速离心机 小于3500为常速离心机
离心过滤
• 转鼓内铺设滤布或筛网，旋转时 悬浮液被离心力甩向转鼓周壁， 固体颗粒被筛网截留在鼓内形成 滤饼，而液体经滤饼和筛网的过 滤由鼓壁开孔甩离鼓壁，从而达 到固液分离的目的。
离心沉降 分离旋转时，悬浮液在离心 力的作用下，相当密度较大 的颗粒先向鼓壁沉降形成沉 渣，澄清液由转鼓顶端溢出 甩离转鼓，从而达到悬浮液 澄清的目的
翻袋离心机
INVERTING FILTER CENTRIFUGES
三足
第六章 分离装置
6.2 离心机 三足式离心机 整个机体固定在三个支脚上，支脚固 定在地基上，在支脚上借弹簧将离心 机外壳悬起，使整个机体被弹性地支 撑住，处于挠性状态。当物料在转鼓 内分布不均匀时，转鼓能自动调整，
因而振动大大减小，起到减振作用。
第六章 分离装置
6.2 离心机
上悬离心机
Suspended Centrifuge
Suspended Centrifugal
第六章 分离装置
6.2 离心机
上悬式离心机是一种先进的间歇 式重力、机械或人工卸料的离心 机 , 该系列离心机设计先进、结构 合理、运转平稳、操作简便、生 产效率高、处理能力大、维修量 极少 , 缺点是整机高大、需较高的 安装高度。
第七章 分离装置
7.2 离心机
工业用离心分离机类
真空皮带脱水机结构概述
家装公司市场部员工年终个人总结例文时间一晃而过，转眼间又将跨过一个年度之坎，回首过去的一年，虽没有轰轰烈烈的战果，但也算经历了一段不平凡的考验和磨砺，为了总结经验，发扬成绩，克服不足，以及集团行政部的要求，现将一年来的工作做如下简要回顾和总结。
作为公司的市场部员工，刚入公司时，对公司的经营理念及企业文化还有许多不尽了解的地方，经过培训与工作，充分理解公司为家装市场概念的倡导者和推行者在用心贯彻的同时也认识到：推动“家装市场”的计划只有建立在稳健经营的原则基础上才能稳步向前。
秉承公司理念，部门制定了一系列的公司内部规章制度和相应的营销策略并向在一线的营销同事们灌输起“简约时尚、优雅大方”的设计理念。
今年“五一”活动期间，制定产品促销策略为：在准备选材方面也与市场部做了充分的沟通，结合自身实力并考虑到增加成本的因素，最后在毛笔、钢笔、圆珠笔、签字笔等制作成本及价格方面做了全面的准备；各部门通力合作，在活动期间取得了令人满意的业绩。
活动过后我总结此次活动的经验教训，由于在价格方面没有考虑全面及制作成本估算错误，导致部分促销品超出了预期成本。
在今后的工作中会更加细心全面询问、考价格并多方征求意见。
尽量将成本降到最低以保持公司的利益最大化。
在一年之既将结束之时由衷的感谢公司领导对我的信任和栽培。
同时也感谢公司全体同事对我的大力支持和帮助。
在今后的工作乃至日常生活中希望有机会得到大家的批评和指导。
我将以一颗感恩的心和不懈的努力来回报大家！为xx公司贡献一份微薄之力！市场部年终总结随着2023年的结束，我们市场部在这一年里经历了许多变化和挑战，也收获了许多成果和经验。
在这个充满变化和竞争的市场环境中，我们始终坚持着以客户为中心，以市场为导向的原则，不断探索和创新，为公司的快速发展做出了贡献。
我们进行了大量的市场调研和分析，深入了解了行业动态和市场需求，为公司的产品研发和营销策略提供了有力的支持。
通过不断的数据收集和分析，我们发现了一些潜在的市场机会，也及时捕捉到了市场风险，为公司提供了及时的决策依据。
第七章 施工机械配备及工作人员安排计划
第七章施工机械配备及工作人员安排计划本章旨在详细描述施工机械的配备情况和工作人员的安排计划。
通过合理配置机械设备和人员，确保施工工作的高效进行。
机械配备施工机械的配备是保证施工工程进展顺利的重要因素之一。
根据工程项目的具体要求和实际情况，我们将配备以下机械设备：1. 挖掘机：配备3台不同型号的挖掘机，以满足不同工程要求和施工场地条件。
2. 起重机：根据施工计划，配备2台起重机，在安全可靠的前提下，满足吊装和搬运工作的需要。
3. 混凝土搅拌机：为保证施工质量和进度，配备2台高性能的混凝土搅拌机。
4. 压路机：根据道路工程的要求，配备1台重型压路机，保证路面的平整度和稳定性。
5. 其他机械设备：根据具体施工工序的要求，适时配备其他机械设备，如空压机、钻机等。
机械设备的数量和型号可以根据实际工程进展情况进行调整，以保证施工的顺利进行。
工作人员安排合理的工作人员安排是施工工程顺利进行的基础。
根据工程项目的规模和施工任务的需要，我们将安排以下工作人员：1. 工程经理：负责整个施工工程的管理和协调。
2. 施工队长：负责具体施工工序的组织和指导。
3. 机械操作人员：根据机械设备的种类和数量，配备合适的机械操作人员，确保机械设备的正常运行。
4. 技术员：负责施工现场的技术支持和质量控制。
5. 安全员：负责施工现场的安全管理和事故预防。
6. 其他工作人员：根据实际施工需要，适时调配其他工作人员，如劳动力、材料供应等。
工作人员的数量和岗位设置可以根据具体施工工程的需要进行调整和变动，以确保施工工作的顺利进行和安全保障。
通过合理配备施工机械和安排工作人员，我们将确保施工工程的高效进行，提高工程质量，并按时完成施工任务。

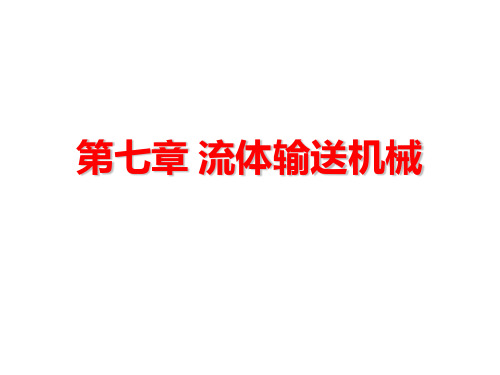

第七章 流体输送机
双吸泵
• 若输送的流量较大，而所需的 压头并不高时，可采用双吸泵， 双吸泵的叶轮有两个入口，所 以送液量大 • 扬程9～140m, 流量范围120～ 12500m3/h
耐腐蚀泵
• 制药生产中许多液体均具有腐蚀 性，这些液体的输送就要采用耐 腐蚀泵，其主要特点是和液体接 触的部件用耐腐蚀性材料而成 • 灰口铸铁（用于浓硫酸） • 高硅铸铁（以硫酸为主混酸） • 铬镍合金钢（用于硝酸） • 聚三氟乙烯塑料（适合于三大强 酸和碱液）
气体压缩与输送设备
• 与液体输送设备的机械原理基本相同 • 按出口与进口的压力比（压缩比）进行分类 压缩机 终压力在0.3Mpa（表压）以上，压缩比 大于4 鼓风机 终压力在0.015～0.3Mpa（表压），压缩 比小于4 通风机 终压力在0.015Mpa（表压） 真空泵 低于大气压力的气体，从容器可设备内抽 到大气中
离心泵的特性曲线
• 离心泵的特性曲 线是将由实验测 定的Q、H、N、 η等数据标绘而 成的一组曲线。 此图由泵的制造 厂家提供，供使 用部门选泵和操 作时参考。
离心泵的类型
• 水泵(B型、D型、sh型)用于输送清水及物 理、化学性质类似于水的清洁液体。 • 耐腐蚀泵(F型)用于输送酸、碱等腐蚀性液 体。 • 油泵(Y型)用于输送石油产品。
转子泵
• 转子泵是一种中压单作用定量叶片的泵。 • 转子泵体两侧的管螺纹与油管相连，是 进油口和出油口。 • 泵体与转子之间由偏心而形成一个新月 形空腔。当马达通过胶带轮带动轴旋转 时，转子槽中的叶片由于离心力作用， 贴紧在转子泵的泵体壁上。叶片开始由 新月形空腔的尖端转向中部时，两相邻 叶片与泵体隔成的空间逐渐变大，完成 吸油过程。越过中点后，转子泵的空间 又由大逐渐变小，完成压油过程，压力 油从新月形另一尖端处的出口压出。
污废水试题 第七章
第七章污泥处理与处置判断题1.由于中小型城市污水处理厂的污泥产量少，因此一般不建设污泥消化系统，直接对污泥进行浓缩、脱水和最终处理。
（√）2.典型的污泥处理流程一般包括污泥浓缩、污泥消化、污泥脱水和污泥处置。
（√）3.离心脱水优点是可以连续生产，操作方便，可自动控制，卫生条件好，占地面积小。
（√）4.污泥在机械脱水前要进行预处理，其目的是改善污泥脱水性能。
（√）5.带式压滤脱水的关键步骤是调整带速。
（×）6.MLVSS表示的是污泥中的有机物的含量，又称为灼烧减量。
（√）影响带式压滤机脱水的主要因素有：助凝剂的种类和用量、带速、压榨压力和滤袋冲洗。
（√）7.污泥指数越高说明污泥沉降性能越好。
（×）8.VSS为悬浮固体。
（×）9.沼气一般就是甲烷气。
（×）10.污泥处理的目标是减量化，稳定化，无害化，资源化。
（√）11.常用的污泥机械脱水设备有：真空过滤机、带式压滤机、离心脱水机。
（√）12.污泥经浓缩和脱水后，含水率约在60％～80％，这时可以直接通过焚烧的方法去除水分和氧化污泥中的有机物。
（×）13.污泥浓缩主要是将污泥颗粒中的毛细水从污泥中分离出来。
（×）选择题1.污泥中所含水分大致可分为4种，其中颗粒间的空隙水约占（ C ）。
A 10%B 30%C 70%D 80%2.利用污泥中固液比重不同，在高速旋转的机械中具有不同的离心力而进行分离浓缩的方法是（D）A 连续式重力浓缩B 间歇式重力浓缩C 气浮浓缩D 离心浓缩3.脱水是将污泥的含水率降低到（B）以下的操作A 95%~96%B 80%~85%C 50%~60%D 10%4.目前我国典型的污泥处理工艺流程是（ C ）。
A 污泥污泥消化污泥脱水污泥处置B 污泥污泥浓缩污泥干燥污泥处置C 污泥污泥浓缩污泥脱水污泥处置D 污泥污泥浓缩污泥焚烧污泥处置5.污泥机械脱水的方法按其工作原理分类，其中不包括（A）A、吸附法B、压滤法C、离心法D、真空吸滤法6.污泥调理的目的是（ B ）A 是污泥中的有机物质稳定；B 改善污泥的脱水性能C 减小污泥的体积；D 从污泥中回收有用物质7.关于消化池泡沫的形成原因，以下说法中错误的是（A）。
第七章 食品浓缩机械与设备
料液分配盘:
在进料口与刮板之间，使料液均匀分布到 加热器内壁。
蒸发器或加热器 下段 上段
为圆筒形的加热夹套，为加热蒸发段 有扩大的截面和固定的叶板，为汽液分离段
v工作过程
料液从进料管以稳定流量进入， 先由转轴带动分配盘，物料在离心 力的作用下，被抛向加热夹套的内 壁，料液受重力作用，沿着器壁向 下流动。与此同时，装在转轴上的 刮板把料液刮成薄膜，料液受加热 面的加热而蒸发。 二次蒸汽可与浓缩液并流进入汽 液分离器，分离排除，或者以逆流 方向上升到浓缩器顶部，经液滴分 离器，把夹带的液沫分离，从顶部 排出进入冷凝器。

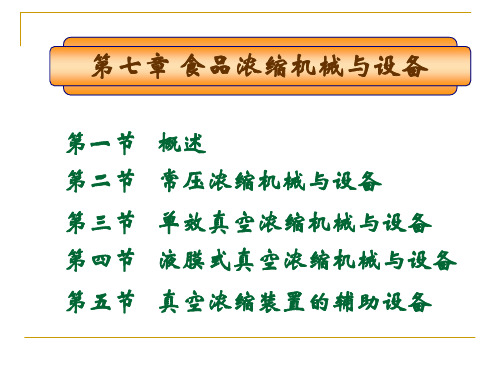

第七章 食品浓缩机械与设备
第一节 概述 第二节 常压浓缩机械与设备 第三节 单效真空浓缩机械与设备 第四节 液膜式真空浓缩机械与设备 第五节 真空浓缩装置的辅助设备
第一节 概述
v定义 从溶液中除去部分溶剂的单元操作，使溶 质和溶剂的均匀混合液部分分离的过程。 使物料最终达到一个低溶剂含量（30%） 的相对稳定状态，实质上是溶剂在物料内 部借对流扩散作用从呈液相物料内部达到 液相表面而后除去的过程。
二次蒸汽
第五节 真空浓缩装置的辅助设备
v汽液分离器 作用 :将蒸发过程中产生的 v 型式 雾沫中的溶液聚集并与二 碰撞型 次蒸汽分离，减少料液的 离心型 损失，同时防止污染管道 过滤型 及其他浓缩器的加热面 v原理
利用气力悬浮原理 使液滴在气体中的速度小于悬浮速度而分离
v蒸汽冷凝器
v型式 作用:将真空浓缩缩产生的二 大气式冷凝器(干式逆流 次蒸汽进行冷凝，并将其中 高位冷凝器) 的不凝性气体分离，以减轻 表面式冷凝器 真空系统的容积负荷，同时 保证达到所需真空度 低水位冷凝器
真空浓缩
（蒸发面负压）
选矿机械第四章脱水机械
卧式振动离心脱水机
1、工作原理 振动离心脱水机是利用振动
离心作用来强化物料脱水的设 备，有卧式和立式两种，工作 原理类似。在过滤式离心脱水 机的筛篮上，加以轴向振动， 既可以使筛面上的物料均匀地 向前移动，又促使筛面上的物 料层松散，物料所含的水分更易脱除。同时物料层的抖动， 有助于清理过滤表面，防止筛面被颗粒堵塞，减少物料对 筛面的磨损，提高脱水效果。
2.2 旋转体
离心脱水机的旋转体包括筛篮3、钟形罩5、刮刀转子8 及分配盘4。由于采用刮刀卸料，筛篮的内表面应保持圆 形。脱水机的筛条都是顺圆周排列，缝条筛面的缝隙通常 为0.5-0.35mm。
2.2 旋转体
固定刮刀的钟形转子用铸钢制造，沿转子圆锥形外壁铸出16条 螺旋形肋缘，形状相似的刮刀用螺栓固定在肋缘上，并与转子的旋转 方向相背。钟形转子顶端有一个与心铀同样粗细的圆孔，转子支承在 心轴上端的凸缘上，并用螺栓固定。
工作效果评价及影响因素
粉碎程度
离心液中 固体含量
工作效果 评价
产品水分
2、影响因素
分离因素
—分离因素反映离心力的大小，它由转速决定，并 影响脱水后产品的水分。水分在10%以上时提高分离 因素可增强离心机的脱水作用，降低物料水分。
筛篮的 结构参数
对于振动卸料离心机而言，筛篮高度越大，产品水 分越低；半锥角越小，离心液中固体含量越低。
2.3 机壳
机壳是离心机的不动部件。它包括壳盖1、上部机 壳2、下部支承机壳3及减速器机壳。用弹性地脚螺栓把下 部支承机壳牢固地固定在槽形钢梁上。钢梁承受离心机的
全部荷重及工作时的全部运动冲击力。
2.4 润滑系统
离心脱水机的传递系统用稀油压力循环润滑。齿轮油 泵3将油箱1中的油从滤油器2吸出，在0.1MP的压力下沿输 油管4、5、6、7和心铀的中心油道8将油分别送到减速器 和各滚柱轴承中。管7的上端带有管7的上端带有喷嘴，用 以喷油润滑斜齿轮。润滑之后的乏油通过心铀和空心套轴 之间的空隙落入减速器内，然后借自重沿回油管9返回油 箱。
第七章《矿山流体机械》
二、启动
离心式水泵的启动步骤如下： 1．水泵内灌满引水，并充分排气后，将排水管路上的 闸阀关闭，以减少启动负荷。 如果采用压入式排水，启动时应先打开进水管的阀门。 2．按规定启动电动机，使泵运转。查看压力表、真空表 和电流表的读数，并注意运转声响，发现问题及时处理。 3．运转正常后，应逐渐打开闸阀，而不应在闸阀关闭状 态长时间（一般不超过3min）空转，因为这样容易引起泵内 的水过热。打开闸阀的过程应注意观察压力表、真空表和电 流表的读数是否正常：压力表的读数逐渐减小，真空表和电 流表的读数逐渐增大，最后都稳定在相应的位置上。
4．检查各种仪表（如电流表、电压表、真空表和 压力表等）的指针是否指在零位，真空表和压力表上的 旋钮是否关闭。 5．检查吸水管路是否正常，检查底阀没入水池深 度和吸水高度等是否符合规定。 6．检查闸阀是否灵活。 7．检查电源电压是否正常，启动设备和控制设备 各开关手把是否在停车位置；对于滑环电动机应检查滑 环与炭刷是否接触良好。 8．检查接地线是否符合要求，是否良好。
第七章 离心式水泵的使用
本章学习要点
• 离心式水泵的启动、运行及停泵
• 离心式水泵的常见故障分析与处理 • 离心式水泵的完好标准
• 排水设备的经济运行
• 离心式水泵的性能测定 • 本章小结
第一节
离心式水泵的启动、 运行及停泵
一、启动前的准备工作
（一）启动前的全面检查
启动前，应对水泵进行全面检查，主要检查以下内容。 1．各部件连接是否牢固，各部位螺栓是否齐全、有无 松动，联轴器的间隙是否符合规定。 2．润滑油的质量是否符合要求，油量是否适当，油环 转动是否灵活。 3．检查泵轴转动是否灵活，其他转动部分是否灵活， 填料压盖的松紧是否适当。
7.第七章利尿药及脱水药
14
第十五页，共二十三页。
特点：
1.利尿作用是在远曲小管与醛固酮竞争受体， 抑制Na+-K+交换，减少Na+的再吸收和K+ 的分泌，表现出排Na+留K+作用，其利尿作 用与醛固酮存在有关。作用弱、慢而持久。
常与噻嗪类利尿药合用，以增强利尿效果并
减少K+的丧失。
2024/7/4
15
第十六页，共二十三页。
2024/7/4
18
第十九页，共二十三页。
甘露醇 Mannitol 临床主要用20%的高渗溶液。 特点： 1.静脉注射有组织脱水作用和利尿作用，主要
是静注后提高了血浆渗透压，使组织间液水分 向血浆转移而产生组织脱水作用，可降低颅内 压和眼内压；血液水分的增多而使循环血容量 及肾小球滤过率增加，并减少对NaCl和水的再 吸收。同时还能扩张肾小管、增加肾髓质血流 量，使髓质间液Na+和尿素易随血流移走。
一.按效能和作用部位分为三类
高效利尿药 主要作用于髓袢升支粗段髓质部和皮质部， 排钠量占肾小球滤过钠量的15~25%，如呋塞米、依他 尼酸等。
中效利尿药 主要作用于远曲小管近端〔皮质部〕， 排钠量占球滤过钠量的5~10%，如噻嗪类等。
低效利尿药 主要作用于远曲小管和集合管，排钠量占球 滤过钠量的1~3%以下，如螺内酯、氨苯蝶啶等。
第二十三页，共二十三页。
2024/7/4
8
第九页，共二十三页。
3.高尿酸血症 由于血容量降低、胞外液浓缩，使尿酸 经近曲小管的再吸收增加。以及与尿酸竞争排泄有关。
4.消化道反响 可致恶心、呕吐、大剂量可引起胃肠 出血。
2024/7/4
9
第十页，共二十三页。
详解真空皮带脱水机
详解真空皮带脱水机脱硫反应原理真空过滤机的基本原理是，石膏浆液经过旋流站分离(一级脱水），底流进入石膏浆液分配器进入脱水机（二级脱水），在真空泵形成的真空条件下，液体从过滤介质（通常为滤布）中透过，而分离出来的固体则留在过滤介质的表面。
石膏旋流站（一期）一级脱水石膏旋流站（二期）二级脱水真空皮带机真空皮带脱水机视频1、整体机构框架式，便于安装二期脱水皮带机图片2、在滤布下方的橡胶大皮带的边缘有波形围裙的环形橡胶滤带，可以有效地防止浆液从两侧流出。
波形围裙与平形胶带黠合而成，这种结构的围裙伸缩性好，可以避免围裙经过辊筒改向处被撕裂。
3、真空密封结构采用移动式密封结构。
大皮带底部中间两侧垫有摩擦带，在真空滑台槽上移动，使绝大部分磨损发生于易于更换的移动摩擦带上，并且在滑台槽上，设有真空盒密封水，可以起到密封的左右。
另设有一路润滑水，可以减少胶带的摩擦，起到延长大皮带寿命的作用。
4、滤布通过多个辊筒在大皮带上移动，下方的大皮带有疏水槽，通过负压吸出石膏浆液中的水分，吸出的水分通过真空管汇集到真空母管进入气液分离器。
为了提高石膏的品质，设有滤饼冲洗水。
5、滤布达到下料口时，经过改向辊筒改向，石膏在自重的作用下，落入石膏库房。
（或通过石膏输送皮带卸入堆场）。
为了保证滤布的透气性，需要对滤布进行清洗，在滤布的回程段设有三道滤布冲洗水喷头，清洁滤布.下料滤布冲洗6、为了保证滤布的位置，设有纠偏辊筒，纠偏装置采用气囊汽缸推动纠偏辑偏转一定角度来纠正滤布的偏移。
7、滤布张紧装置采用重力张紧，滤布靠重力辊筒的自重自动张紧，同时设有滤布张紧极限报警，以防滤布过度松弛而损坏滤布。
8、在皮带机的两侧设有拉线开关，在紧急情况下可在设备的任何位置紧急停车。
9、真空皮带机的转速控制系统采用变频、同时设有各种保护开关，接近开关、限位开关等、通过设置在滤布上方的测厚仪对滤布转速进行自动控制，本期作者、编辑：顾宏昌。
