[ArcGIS]ArcGIS开发系列-1

  • 格式：doc
  • 大小：428.50 KB
  • 文档页数：15

[ArcGIS]ArcGIS开发系列-1推出ArcGIS开发系列，面向开发，当然要求用户层次稍微高一些。

第一部分 - COM第二部分 - Object model diagrams第三部分 - Map and layers(暂定，入门用)具体特点如下：-基于ArcGIS-ArcObjects，面向开发初级，高级编程的必经之路-使用ArcGIS-VBA-采用英文和中文结合，重点翻译1 COM: Component Object Model内容提要：-Working with COM classesInterfacesPolymorphism(多态性)QueryInterface详细解释：-COM: Component Object Mode-l组建对象模型COM is a protocol that connects one software component, or module, with another . With this protocol, it is possible to build reusable software components that can be dynamically interchanged in a distributed system.-InterfacesAll ArcMap and ArcCatalog (ArcInfo) classes are COM classes. COM classes use in terfaces to organize properties and methods. Classes may have many interfaces. 可以理解为一组有功能关系的properties and methods的结合，对外是一个Interface-QueryInterfaceCOM objects use COM interfaces to communicate with each other. When working wit h COM objects, the developer never works with the COM object directly, but via one of its interfaces.从一个Interface转到另一个Interface，称作QueryInterface，和指针的概念相似？-PolymorphismClasses can share the same interface but have unique implementation.如果理解了Class和Object的概念，这个不会太困难。

An object is an instance of a class。

山不在高，有仙则明；水不在深，有龙则灵。

2 Introducing COM-简介内容提要：-COM is a standard for creating classes是用于创建类的标准-Classes can be reused between applications类可以在应用程序间重复使用--Independent of programming language和编程语言无关，即独立于编程语言-All ArcObjects are COM classes所有ArcObjects都是COM的类-Technologies based on COM基于COM的技术如下--Object Linking and Embedding (OLE)--OLE DB--ActiveX is any technology built on COM--DCOM and COM+详细解释：COM is a standard that specifies how classes should be programmed, not a langua ge. COM is a binary specification that establishes a common method of building software components.COM 是指定类如何编程设计的一个标准，不是程序设计的语言。

是一个能够建立软件组件的一种通用的二进制规范。

ReuseCOM allows components to be reused at a binary level, meaning third party devel opers do not require access to source code, header files, or object libraries i n order to extend the system, even at the lowest level.COM允许以二进制方式component的重用，这样第三方开发者可以在不要源码、头文件或者目标库的条件下扩展系统。

3 COM classes的interfaces内容提要：-Objects可以有一个或者多个interfaces-Interfaces定义了一组方法methods和属性properties-通过an interface和an object进行通信详细解释：COM interfacesDeveloping with COM means developing using interfaces. All communication betwee n COM components happens via the components’ interfaces.利用COM进行开发意味着利用interfaces开发。

COM components间的通信都是利用components的interfaces。

Interfaces are standardized by COM rules, so it does not matter what language i s used to create a class. Interfaces help a class evolve over time because newinterfaces can be added.Interfaces以COM规则作为标准，所以用什么语言创建一个class都行。

Interfaces帮助class岁时间变化的扩展，因为可以增添新的interfaces。

However, once an interface is added, it can never be removed. The actual implem entation can be altered (e.g., an algorithm can be updated without breaking any third party developer code), but the interface is permanent.但是，一旦一个interface加入，她就不能被删除掉。

其实际的实现可以更改，例如，其算法可以在不破坏第三方开发代码的情况下更新，但interface是永久的。

Why interfaces?Some object-oriented programming languages use only classes and objects without interfaces. Problems can arise when a class needs to be updated and code chang es.一些OOP程序设计语言仅仅用到classes和objects，而不用interfaces。

当需要升级和代码变更时，问题就会发生。

As the class and its code evolve, client code could become obsolete, and any cl ient code using the class (instantiating it and using its properties and method s) may be caused to fail.当class和她的代码变化时，其客户端的代码就会变得旧了，任何利用该class的客户端的代码就有可能导致不能运行。

For example, imagine a car dealer installing the latest stereo in your car. The new stereo has an AM/FM radio and a CD player. But what if you own cassettes, not CDs?例如，如果一个轿车销售商想在你的车上安装最新型的立体声音响，新型立体声音响有一个AM/FM收音机和一个CD。

但如果你想要磁带，而不是CD，这时怎么办呢？Programming with interfaces would allow the dealer to install the new CD interf ace without changing or removing the cassette interface.利用interfaces程序设计就可以让销售商安装新的CD的interface，而不改变或者移走你的磁带的interface。

Interfaces solve this problem of evolving code. Once written, code for an inter face never changes; therefore, client code is less likely to break.Interfaces解决了代码升级的问题。

一旦写入，编写interface的代码就不会再变化，所以，客户端的代码就不容易崩溃。

The client code can assume an interface will never change. If the class needs t o be reprogrammed, new interfaces are created. The class evolves without causin g headaches for the existing client code.客户端的代码可以假定interface永远不变。

如果class需要重新程序设计，新的interfaces创建。

这样，class的变化升级不会导致已经存在的客户端的代码发生问题。

合集下载

ArcGIS 10.2 for Server开发应用培训

ArcGIS 10.2 for Server开发应用培训


替换为
• 本地应用服务地址+“ arcgis_js_api/library/3.4/ jsapicompact/
ArcGIS API for JavaScript本地引用
• <script type="text/javascript" language="javascript" src="http://localhost:8399/arcgis_js_api/library/3.4/jsapicomp act"></script>
– B/S架构中的后台基本可以通过arcgis for Desktop和arcgis for Server完成， 必要时增加SOE扩展。 – Flex和Silverlight有Viewer框架
•
在Portal中配置,利用WebAppbuilder（Javascript）等工具
几个开发场景
• 1、server只用来切图，前端API为openLayer
•
3、后台通过ST_Geometry操作空间数据，直接数据库中跑脚本，不用桌 面操作空间数据
– 错误数据一大堆，范围不准确，无法创建空间索引，影响前端调用效率。
•
4、关于深度整合
– – – 是做产品还是做项目？ 标准服务的灵活使用，ArcGIS Server 扩展SOE； 统一GIS平台，企业服务总线(ESB)…
ArcGIS API for Javascript帮助的离线部署
• 在线访问地址：https:///javascript/
•
离线访问：只需要解压arcgis_js_v310_sdk.zip，然后放到服务器根目录下：
http://localhost/arcgisjssdk/sdk/index.html
ArcEngine_开发文档(ArcGIS AO开发)

ArcEngine_开发文档(ArcGIS AO开发)

ArcEngine 开发1.基础篇1.1.开发环境1.1.1.如何在ArcMap的VBA环境中编程ArcMap是ArcGIS家族的成员之一，它内置了一种集成编程环境―VBA （Visaul Basic for Apllications）。

通过VBA编程，用户不但可以扩展ArcMap 的菜单、工具条等，而且可以完成大多数用户的特定需求。

ArcMap中VBA编程的方法有两种,一种是写VBA宏,另一种是创建UIControl 并在其事件中写入实现用户需求的代码。

下面列出两种方法的一般步骤。

方法一：写VBA宏（直接在VBA编辑器中编辑函数和过程）1、如图1，单击菜单栏中的<Tools>命令,选择<Macros>的<Visual Basic Editor>项, 直接启动ArcMap的VBA编辑器；或者选择<Macros>的<Macros>项，进入如图2所示Macro对话框，在“Macro Name”文本框中输入要创建的宏的名称，并点<Create>按钮，启动VBA编辑器。

图1 启动Macro对话框/启动VBA编辑器图2 Macro对话框2、在图3所示的窗口中，用户可以根据实际选择在Normal节点或者Project 节点的ThisDocument、Forms、Modules中编写宏（函数或过程），Normal节点下所写的宏系统自动保存，除非用户删除，否则它将始终存在并在任何工程中都有效；而在Project节点下所写得宏随工程保存（如不保存工程，则宏也将不被保存），并只在工程中有效。

图3 VBA编辑器（VBE）3、运行VBA宏在VBA编辑器中写好VBA代码后，有两种方式运行：第一，点击VBA编辑器工具条中的（运行）按钮，可立即运行写好的代码；第二，退出VBA编辑器，重新启动Macro对话框，如图2，选择要运行的VBA宏名称，点击<Run>按钮即可运行相应的VBA宏。

ArcGIS for Android

ArcGIS for Android

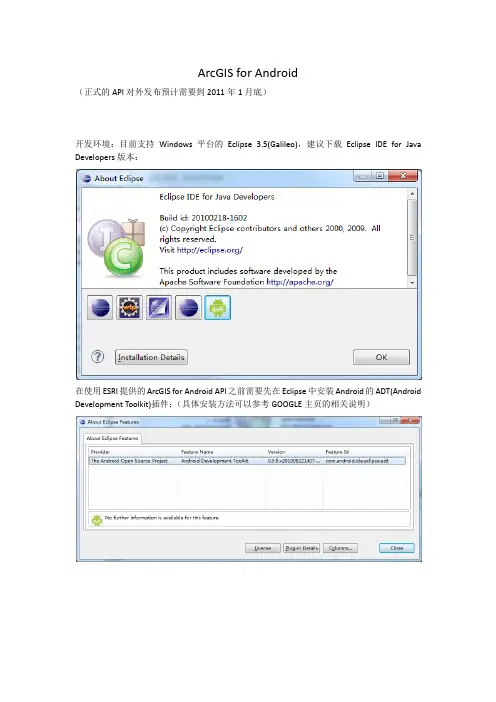

ArcGIS for Android（正式的API对外发布预计需要到2011年1月底）开发环境：目前支持Windows平台的Eclipse 3.5(Galileo)，建议下载Eclipse IDE for Java Developers版本：在使用ESRI提供的ArcGIS for Android API之前需要先在Eclipse中安装Android的ADT(Android Development Toolkit)插件：（具体安装方法可以参考GOOGLE主页的相关说明）由上述开发环境可见，在应用ArcGIS for Android之前，熟练Android的开发是必须的。
