VIK-5A五轴技术参数

  • 格式：doc
  • 大小：106.00 KB
  • 文档页数：2

型号：VIK-5A
名称：五轴数控工具磨床

VIK-5A五轴数控工具磨床可满足用户的多种生产需求，
可制造和修磨：
立铣刀，球头铣刀，阶梯钻，丝锥，铰刀，枪钻，锉刀，医用刀具，数控刀片，木工刀具等
等

A轴—工件头架分度和旋转
C轴—磨头旋转
X轴—工件头架纵向滑板移动
Y轴—工件头架横向滑板移动
Z轴—磨头垂直滑板移动

VIK-5A五轴数控工具磨床技术特点：
1， 刀具制造专用数控系统，五轴联动控制，
2， Windows系统操作平台，直观的人机交互界
面，
3， 专用刀具软件，2D或3D模拟显示对应的刀具参数，
4， 机床直线轴全部配备进口光栅尺，保证更高的定位要求，
5， 配备模块化冷却，润滑和油雾收集装置，
6， 磨头主轴和工件主轴配备独立的油冷却机，
7， 可采用标准ISO50刀柄最大夹持直径25mm，
8， 机床配置可移动式直驱工件分度头，使用专用工装后，可磨削加长类刀具，最大加工工
件长度超过500mm，
9， 采用双侧头系统在线检测砂轮参数，及刀具的外径螺旋角等参数
10，采用多片砂轮组合安装，一次完成加工工件，无需经常更换砂轮组，

软件特点：
采用了本行业中最先进的五轴数控软件，柔性化强，可加工各种立铣刀、阶梯钻、铰刀、成
型刀、枪钻、齿形刀具和其他特殊工件加工。
可根据客户特殊要求配置专门刀具磨削软件包，可以选配自动上料系统，功能强大。
本刀具磨削软件带有2D及3D演示功能，可完整显示加工刀具外形，避免参数设置错误对工
件及机床造成损害，避免机床发生干涉碰撞。
可存储数百种刀具参数模型，方便用户多种类生产，无需调整机床设置，仅需调用相应刀具
模型用于生产，方便快捷。
本机床设置简单，对操作人员无过高要求，仅需对照刀具参数输入即可。

Vik-5A 五轴数控工具磨床技术参数
X轴 伺服电机直连驱动，行程：490mm，数控系统分辩率0.001mm，
编程和手轮进给最小分辩率0.001mm
Y轴 伺服电机直连驱动，行程：390mm，数控系统分辩率0.001mm，
编程和手轮进给最小分辩率0.001mm
Z轴 伺服电机直连驱动，行程：270mm，数控系统分辩率0.001mm，
编程和手轮进给最小分辩率0.001mm
A轴 直驱工件分度头，360°精确定位，550rpm。
C轴 进口双蜗轮蜗杆，磨头回转230°（±115°）
快速移动X，Z，Y 15m/min 快速移动B轴 16rpm
夹持最小工件直径 1.75mm（可选） 夹持最大工件直径 25mm（可选）
最大工件长度 500mm 磨削最大工件直径 345mm
直线分辩率 0.001mm 直线光栅尺反馈分辨率 0.0001mm
旋转分辩率 0.0001° 旋转反馈分辨率 0.0001°
主轴功率 15kw 峰值功率 22KW
砂轮主轴转速 1000-15000rpm 机床重量 约4600KG
砂轮最大直径 170mm 冷却油箱 300升油箱，精密纸
过滤器，多级高压油
泵
总功率 45KW 冷却泵功率 1.1KW液下泵
冷却泵流量 >=66L/min 油冷机 1套，用于磨削电主
轴和直驱工件头的
冷却和恒温控制
油雾收集处理机 1套，用于磨削加工产生的油雾处理 过滤精度 可以达到0.5um

主机尺寸（长×宽×高）
2．8m×2.3m×2.6m
主机重量
4600kg

合集下载

斗山机床DVF 5000紧凑型五轴加工中心

斗山机床DVF 5000紧凑型五轴加工中心

/ 现代金属加工3552021第06期 • 现代制造Supplement 特别报道鸿思棣机电设备（上海）有限公司HSD直驱五轴转台RCT4MW HSD 针对卧式和立式五轴加工中心推出的数控转台，具有精度高，响应快，结构紧凑和安装简便等优点。

由于力矩电机直接驱动，没有机械传动，理论上可以实现编码器的测量精度。

在伺服调教上可以按照机床厂的要求，达到很高的伺服响应。

意大利HSD 优越的结构设计，使得整个转台造型美观，并且安装简便。

这款数控转台标准直径为500 mm ，可选420和600，最大承重600 kg 。

转台既可以伺服控制，也可以无极调速旋转，最高转速200 rad/min ；摆动轴行程为+/-120°。

两个旋转轴都是液压制动，编码器精度为+/-2.5 arcsec 。

展位号：W1-B101因代克斯贸易（上海）有限公司INDEX G420车铣复合中心埃斯维机床（苏州）有限公司BA W06-21卧式多主轴加工中心INDEX G420可用机械工程、汽车和航空航天等领域的高效加工，主要加工复杂多品种的大型工件。

三滑台配置均带有Y 轴-强大的铣削电主轴和2个刀塔,带有多达139刀位的刀库提供了最大的柔性。

总计多达16个运动轴,确保了工件加工的各种可能性。

加工区域适用的车削长度可达1600/2300 mm 。

强力主轴和副主轴设计用于棒料直径102 mm 或直径120 mm ，卡盘直径315 mm/400 mm 。

刀塔可选配中心架用于加工长轴类零件。

并且，INDEX G420配备了功能强大的INDEX 电动铣削主轴，可以五轴联动加工复杂零件。

可以选配集成的上下料系统，用于轴类零件和法兰零件的上下料。

而且，这个系列的机床都可以选配机器人单元iXcenter ，使毛胚和成品零件的的上下料变得灵活。

展位号：W3-A116SW BA W06新机型的推出是为了更好的加工新能源汽车零件、工作台增加了承重达720 Kg 、单工作台机型减低了客户的投资成本、机床功率和扭矩也有所提升、主轴也可以选配HSK63，HSK80, HSKA100,更加适合加工电机壳体、减震塔和变速箱壳体等部件，使用新C|one 控制面板简化用户体验、机床与SW 自动化完美配合，可有效提高客户利润率。

ARO Ergo Line系列焊钳中文说明书

ARO Ergo Line系列焊钳中文说明书


T264 CN
1
ARO 1, avenue de Tours - 72500 CHATEAU-DU-LOIR - FRANCE - TEL. +33 (0)2 43 44 74 00
1. 说明
在所有型号的产品中，定臂与焊钳的其它部分绝缘，而活动臂和焊钳的其它部 分都接地。
在初级绕组方面，后罩起电气盒的作用，在该后罩上直接固定了一个辅助信号 分配器和电源插座。
XLA – XMA – XPA – XWA CLA – CMA – CWA 手动焊钳
技术说明书
T264 CN
更改说明
日期
09 / 00
文件编号
T264F
更改性质
创建
ARO 1, avenue de Tours - 72500 Château du Loir – 法国 电话：33 (0)2 43 44 74 00 – 电传：720 008 AROMACC – 传真：33 (0)2 43 44 74 01.
密封圈和滑块鼻子导轨的更换
60
5.10.
“C”型焊钳定臂的更换
61
5.11.
“X”型焊钳挂钩的更换
61
5.12.
“X”型焊钳轴心活动钳臂和铰链绝缘件的更换
62
5.13.
“X”型焊钳定臂的更换
62
5.14.
“X”型焊钳行程的调节
62
5.15.
作动筒的更换
63
5.16.
密封、作动筒和汽缸密封圈的更换
63
它应与一个电子控制箱一起工作，该控制箱中包括: - 含有切断阀、过滤和压力选择的流体（空气、水）控制盘， - 一个可编制的焊接程序， - 一个功率单位（闸晶管板）， - 一个差动断路器。

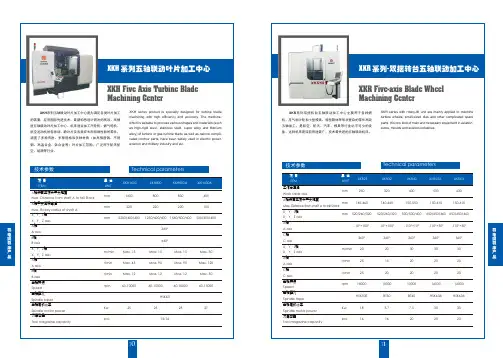

双摆转台五轴联动加工中心XKRFive-axisBladeWheel-BYJC
