220 kV变电站GIS断路器短路典型事故分析

220kV变电站设备异常及事故处理分析摘要：变电站是整个电力系统的重要环节，能够实现各种电压等级的变换，实现电能输送，保证电能输送的可靠性和安全性。

然而在设备运行过程中，经常会出现设备缺陷及设备异常现象，不仅影响设备的使用寿命，降低变电站的输电效率，大大增加线损的风险，还有可能造成设备损坏、人身伤亡以及火灾等事故的发生。

主要对变电站设备异常的原因进行分析，提出解决变电站异常问题的措施，降低设备发生事故的风险，提升整个电网系统运行的可靠性和安全性。

关键词：变电站；设备异常；线损；事故处理1 220kV变电设备异常及事故产生的原因分析变电设备异常及事故产生的原因是多方面的，根据数据分析发现，变电设备事故在整个电力系统发生故障中的占比最高，这不仅给电网稳定运行带来了巨大威胁，也对整个系统的稳定性带来较大影响。

主要原因分析如下：①设备老化以及故障隐患的存在。

随着时间的推移，设备构件会出现老化现象，设备的使用寿命有所减少。

在实际运行过程中，设备缺少定期的检查和维护，会造成很多因设备老化而产生的事故。

②在现场操作过程中，会产生运维人员误操作、没有按照正常操作流程或不文明操作造成的事故。

这些操作都会影响变电设备的正常运转，甚至会产生安全事故。

③安全管理职责不明确。

针对变电设备以及系统运行，安全管理职责不明确，管控不严，在管理过程中落实不到位致使变电设备运行事故发生。

针对这种情况，今后应加强对工作人员的岗前培训，不断完善健全安全管理制度，提升管理效率。

2 220kV变电设备异常及事故处理原则2.1变电设备异常及事故处理时变电运维人员的职责变电运维人员要严格遵循相关的原则处理事故异常，履行相关职责，要始终把安全问题放在首位，根据现场实际情况按照事故处理流程完成各项工作任务（见表 1）。

2.2变电设备异常及事故处理顺序变电运维人员在判断变电设备发生事故异常时，往往会根据计量装置及继电保护信号信息来判定，通过收集简要事故信息，可以更好地分析事故出现的性质和范围（见图1）。

探究220kV变压器短路故障问题及对策摘要：在现代社会的发展过程中，随着社会经济的不断发展和科学技术的不断进步，人们的生活水平在一定程度上已得到了一定的提升，因此对影响人们生活的电力系统也给予了足够的重视与关注。

其中，在整个电力系统正常运行的过程中，变压器是其中的一个重要组成部分，其在一定程度上直接影响着电力系统的运行质量。

但是在实际的运行过程中，变压器也会受到一定因素的影响而出现一系列的问题，例如变压器短路故障问题，因此在实际生活中相关人员应对此给予一定的重视与关注。

关键词：220kV变压器；短路；故障；对策变压器是电力系统的主要设备之一，在电能的传输和转化过程中起着至关重要的作用。

变压器作为变电站的核心设备，变压器的质量对电网的安全运行起着重要的作用。

变压器是由铁心和线圈组成，线圈是变压器电路的主要部分，是变压器的心脏。

变压器线圈内流通的电流受环境和负荷影响，也在不断发生变化，也就是说电网环境的优劣也直接影响变压器的可靠运行，电网受天气状况的影响，也会出现不同程度的波动，如果电网遭受恶劣天气，电网就会发生明显波动，将会给变压器的安全运行产生危害。

一、220kV变压器短路故障问题成因1.1新产品承受短路可靠性低近年来，我国变压器行业通过不断引进国内外先进技术，产品技术性能和产品质量有一定提高，如变压器损耗下降已接近国际水平，绝缘性能改善，使其事故率大大下降，受到用户普遍好评。

但是总的来看，近年来全国变压器损坏事故居高不下局面仍未根本好转。

主要是一种新产品出台，制造部门注意力往往集中在损耗、重量下降多少这些技术经济指标上，而对产品的质量可靠性则缺少足够的注意，实际上制造部门对产品可靠性也无考核指标，这几年新产品抗短路强度急剧下降，便是设计注意力错位所致。

设计一种新产品以更新老产品时，带有许多随意性，往往连老产品许多行之有效的正确部分也被抛弃了。

目前新产品设计为了降低附加报耗，或为减少铁芯尺寸，将压板改为绝缘压板，这种改型设计制造厂又未对材质、尺寸，受力类型等进行认真试验研究，加上压钉位置与数目也不恰当，因而一经短路，压板就被冲击，无一例外，这种新产品毫无可靠性可言。

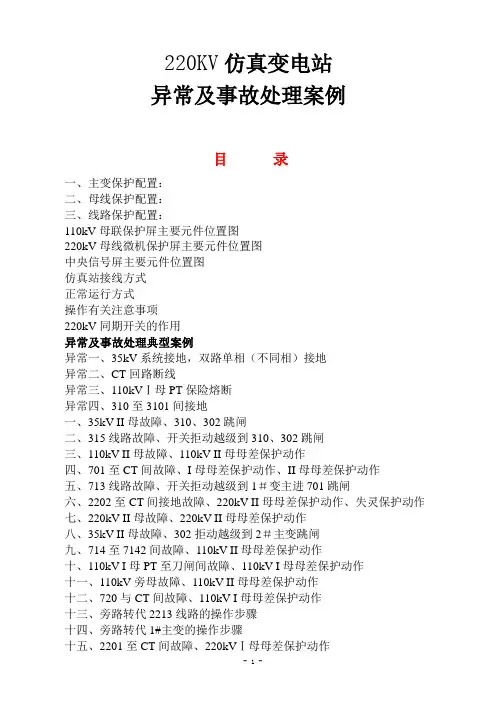

220KV仿真变电站异常及事故处理案例目录一、主变保护配置：二、母线保护配置：三、线路保护配置：110kV母联保护屏主要元件位置图220kV母线微机保护屏主要元件位置图中央信号屏主要元件位置图仿真站接线方式正常运行方式操作有关注意事项220kV同期开关的作用异常及事故处理典型案例异常一、35kV系统接地，双路单相（不同相）接地异常二、CT回路断线异常三、110kVⅠ母PT保险熔断异常四、310至3101间接地一、35kV II母故障、310、302跳闸二、315线路故障、开关拒动越级到310、302跳闸三、110kV II母故障、110kV II母母差保护动作四、701至CT间故障、I母母差保护动作、II母母差保护动作五、713线路故障、开关拒动越级到1＃变主进701跳闸六、2202至CT间接地故障、220kV II母母差保护动作、失灵保护动作七、220kV II母故障、220kV II母母差保护动作八、35kV II母故障、302拒动越级到2＃主变跳闸九、714至7142间故障、110kV II母母差保护动作十、110kV I母PT至刀闸间故障、110kV I母母差保护动作十一、110kV旁母故障、110kV II母母差保护动作十二、720与CT间故障、110kV I母母差保护动作十三、旁路转代2213线路的操作步骤十四、旁路转代1#主变的操作步骤十五、2201至CT间故障、220kVⅠ母母差保护动作十六、异常发展到事故720 CT断线、110kV II母母差保护动作十七、CT回路断线2202至CT间故障、220kV II母母差保护动作十八、714线路故障、开关拒动越级到2＃主变110kV复合电压方向过流保护动作、110kV II母失压十九、2214线路故障、开关拒动越级到2＃主变220kV复合电压方向过流保护动作、220kV II母失压一、主变保护配置：1、主保护：瓦斯及纵差保护。

2、后备保护：（1）相间后备35kV电流电压：1.0S跳分段310、1.5、S跳主变本侧。

一起因检修不当引起的220kV GIS二次故障分析及处理摘要：本文以某电厂一起因事故检修处理不当引起的220kV GIS二次故障情况为例，通过对故障过程、解体情况进行说明，分析导致事故产生的具体原因，对相关故障提出有效的意见和建议，供发电厂、变电站和设备维修单位参考，避免同类型事故的发生。

关键词：GIS；检修不当；二次故障；自1973年我国首台国产110kV 气体绝缘金属封闭开关设备 (gas insulated substation, GIS) 投入运行后[1]，随着电力系统几十年的发展，GIS因占地面积小、检修周期长、运行可靠、维护量少等优点大量应用于发电厂和变电站。

近年来，早期投运的GIS随着运行年数的增长，设备状况逐渐进入“浴盆”曲线中的劣化期，故障率显著上升[2]。

但因平时维护量少，发电厂往往缺乏GIS相关检修经验和能力，设备出现问题后一般需找厂家或者有相关经验的人员进行检修和处理。

同时，GIS检修对技术和环境的高要求导致出现因设备安装、处理不到位引发二次故障的情况时有发生，严重影响电力系统的安全运行。

1故障案例某电厂的220kV GIS于2009年投运，为双母线运行，如图1。

共有9个间隔，其中3个线路间隔，1个母联间隔，2个主变间隔、1个启动变间隔、2个母线电压互感器间隔。

平时1号机组、1号启动变、线路1和线路3运行于Ⅰ母；2号机组和线路2运行于Ⅱ母。

图1某电厂220kV GIS电气系统图2故障概况2018年，2号机组启动并网前发生2号主变高压侧断路器B相断口击穿故障，引发GIS系统电弧接地，保护动作跳开故障单元。

对B相断路器进行解体检查，发现断路器本体结构大面积损毁，空间内散落着许多圆形颗粒状焦化物，屏蔽结构上存在多处电弧烧蚀孔洞。

故障处理过程中打开断路器顶部的检修盖板，对灭弧室内部状态进行检查。

更换出现放电的B相断路器灭弧室，对A、C相进行清理。

更换B相主变侧CT，并按大修标准对2号主变间隔和母线侧CT进行检修。
