冲裁力计算

冲床冲裁力的计算(冲孔落料篇)计算冲裁力的目的是为了合理地选用冲床和设计模具。

冲床的吨位必须大于所计算的冲裁力，以适应冲裁的要求。

平刃模具冲裁时，其冲裁力F0可按下式计算：式中T——材料厚度，[t]为mm;r——材料抗剪强度，[τ]为MPa;L——冲裁周长，[L]为mm。

过去一般采用仅与材料性质有关的抗剪强度τ进行计算，实际上冲裁时的抗剪强度不仅与材料性质有关，还与材料硬化程度，材料相对厚度，凸、凹模相对间隙(Z/t)以及冲裁速度有关，可用如下公式计算：式中m——与相对间隙有关的系数；——材料抗拉强度，[τ]为MPa。

在Z/t=0. 15时，m=l.2，故(1.5-1.8)(2.0-2.6)受模具刃口的磨损，间隙的影响，材料机械性能的变化，材料厚度偏差等诸多因素，实际所需冲裁力还须增加30%，即冲床的计算吨位分为两种：（1）无斜刃口冲公式：冲芯周长（mm）×板材厚度(mm)×材料的剪切强度(kn/mm2)=冲切力（KN）换算成公吨:用KN除以9.81冲芯周长----任何形状的各个边长相加材料厚度----指冲芯要冲孔穿透的板材的厚度材料的剪切强度----板材的物理性质，由板材的材质所决定，可在材料手册中查到。

举例在 3.00mm厚的低碳钢板材上冲孔，形状方形，边长20.00mm冲芯周长=80.00mm 材料厚度=3.00mm 剪切强度=0.3447kn/mm28.00×3.00×0.3447=82.73KN82.73KN÷9.81=8.43公吨（2）普通冲床压力计算公式冲裁力计算公式: p=k*l*t*τp——平刃口冲裁力（n);t——材料厚度(mm);l——冲裁周长(mm);τ——材料抗剪强度(mpa);k——安全系数，一般取k=1.3.冲剪力计算公式: f=s*l*440/10000s——工件厚度l——工件长度。

冲床冲裁力及冲剪力计算公式冲床冲裁力及冲剪力计算公式许多用户在购买冲床时会问到一些问题：如何选择冲床吨位？多厚的板子用多大的冲床？冲多大的孔用多大的冲床？类似的问题只要搞清楚冲床冲裁力的计算公式，对冲床的选用就很简单。

冲裁力计算公式：P=K*L*t*τP——平刃口冲裁力（N）；t——材料厚度（mm）；L——冲裁周长（mm）；τ——材料抗剪强度（MPa）；K——安全系数，一般取K=1．3冲剪力计算公式：F=S*L*440/10000S——工件厚度L——工件长度一般情况下用此公式即可冲床冲压力计算公式冲床冲压力计算公式P=kltГ其中:k为系数,一般约等于1,l冲压后产品的周长,单位mm; t为材料厚度,单位mm;Г为材料抗剪强度.单位MPa .算出的结果是单位是牛顿,在把结果除以9800N/T,得到的结果就是数字是多少就是多少T.这个只能算大致的,为了安全起见,把以上得到的值乘以2就可以了,这样算出的值也符合复合模的冲压力.--冲裁力计算公式：P=K*L*t*τ P——平刃口冲裁力（N); t——材料厚度(mm); L ——冲裁周长(mm);τ——材料抗剪强度(MPa); K——安全系数，一般取K=1.3. 冲剪力计算公式：F=S*L*440/10000 S——工件厚度 L——工件长度一般情况下用此公式即可。

冲压力是指在冲裁时，压力机应具有的最小压力。

P 冲压=P冲裁+P卸料+P推料+P压边力+P拉深力。

冲压力是选择冲床吨位，进行模具强度。

刚度校核依据。

1、冲裁力：冲裁力及其影响周素:使板料分离动称作冲裁力.影响冲裁力的主要因素:2．冲裁力计算： P冲=Ltσb其中：P冲裁-冲裁力 L-冲裁件周边长度 t-板料厚度σb-材料强度极限σb-的参考数0.6 算出的结果单位为KN3、卸料力：把工件或废料从凸模上卸下的力 Px=KxP冲其中Kx-卸料力系数 Kx-的参考数为0.04 算出的结果单位为KN4、推件力：将工件或废料顺着冲裁方向从凹模内推出的力 Pt=KtPnKt-推件力系数 n-留于凹模洞口内的件数其中:Px、Pt --分别为卸料力、推件力 Kx，Kt分别是上述两种力的修正系数 P——冲裁力；n——查正表卡在凹模洞口内的件数 Kt的参考数为0.05,结果单位为KN5、压边力： P y=1/4 [D2—（d1+2R凹）2]P 式中 D------毛坯直径 d1-------凹模直径 R凹-----凹模圆角半径 p--------拉深力6、拉深力：材料的抗剪强度抗拉强度参数去书店翻翻比在网上找的快网上没电子版的资料,反正不怎么好找.《设计手册》和教科书上给出的计算公式如下：1、冲裁力冲裁力： Fp=KLtτ（其中K一般取1.3）。

冲压模具冲裁力计算公式冲压模具冲裁力的计算可是个相当重要的知识点呢！咱们在工业生产中，要是搞不清楚这个，那可就容易出岔子啦。

先来说说冲裁力到底是啥。

简单来讲，冲裁力就是在冲压过程中，模具把材料冲裁分离所需要的力。

这个力要是算不准确，模具可能就承受不住压力，要么变形，要么直接坏掉，那损失可就大了。

那冲裁力咋算呢？一般来说，冲裁力等于材料的抗剪强度乘以材料的厚度，再乘以冲裁周边长度。

公式就是：F=τ×t×L 。

这里的 F 就是冲裁力，τ是材料的抗剪强度，t 是材料的厚度，L 是冲裁周边长度。

举个例子吧，前段时间我去一个小工厂参观，就碰到了计算冲裁力的事儿。

那是个生产小五金零件的厂子，师傅们正在做一批铁片的冲裁。

他们拿到的材料是厚度为 2 毫米的钢板，要冲裁出一个圆形的铁片，直径是 50 毫米。

这时候咱们就得先算出冲裁周边长度，对于圆形来说，周边长度就是圆的周长，也就是π乘以直径，约等于 3.14×50 = 157 毫米。

然后查材料手册，知道这种钢板的抗剪强度是 300 兆帕。

把这些数带进公式里，冲裁力 F = 300×2×157 = 94200 牛。

这一算出来，师傅们就知道该用多大压力的冲床来干活儿啦，要是压力不够，冲出来的零件边缘不整齐，甚至可能冲不断；压力太大呢，又浪费资源，增加成本。

在实际工作中，还得考虑一些其他的因素。

比如说卸料力、推件力。

卸料力就是把冲裁后的材料从模具里卸下来需要的力，推件力则是把卡在凹模里的冲裁件推出来的力。

一般卸料力和推件力可以按照冲裁力的一定比例来估算。

还有啊，冲裁间隙也会影响冲裁力。

间隙太小，摩擦力大，冲裁力就大；间隙太大，材料容易弯曲变形，冲裁质量又不行。

所以选择合适的冲裁间隙，既能保证冲裁质量，又能让冲裁力在合理范围内。

另外，材料的性能也不是一成不变的。

不同批次的材料，抗剪强度可能会有差别。

所以在计算冲裁力的时候，要尽量根据实际材料的性能来取值，这样算出来的结果才更准确可靠。

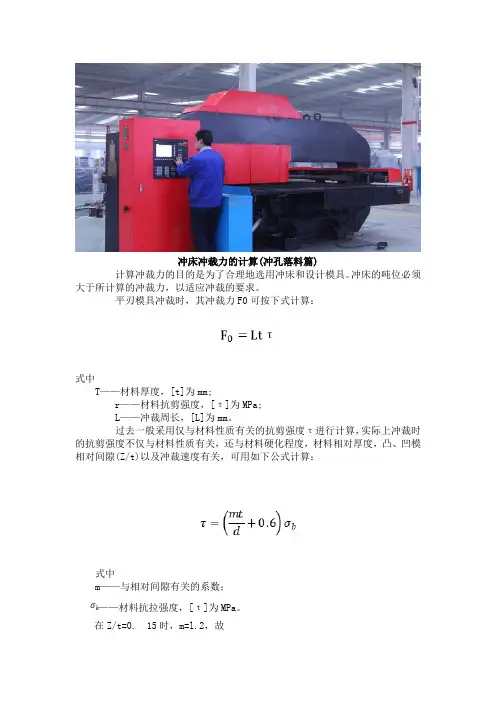

冲床冲裁力的计算(冲孔落料篇)
计算冲裁力的目的是为了合理地选用冲床和设计模具。

冲床的吨位必需大于所计算的冲裁力，以适应冲裁的要求。

平刃模具冲裁时，其冲裁力F0可按下式计算：
F0=Ltτ
式中
T——材料厚度，[t]为mm;
r——材料抗剪强度，[τ]为MPa;
L——冲裁周长，[L]为mm。

过去一般采用仅与材料性质有关的抗剪强度τ进行计算，实际上冲裁时的抗剪强度不仅与材料性质有关，还与材料硬化程度，材料相对厚度，凸、凹模相对间隙(Z/t)和冲裁速度有关，可用如下公式计算：
τ=(ττ
τ+0.6)ττ
式中
m——与相对间隙有关的系数；
ττ——材料抗拉强度，[τ]为MPa。

在Z/t=0. 15时，m=，故
τ=(1.2t
d+0.6)ττ≈(1+
2τ
τ)ττ
受模具刃口的磨损，间隙的影响，材料机械性能的转变，材料厚度误差等诸多因素，实际所需冲裁力还须增加30%，即
F=1.3F0=1.3Ltτ。
