电能计量装置故障后追补电量计算方法分析摘要：文章结合国内电力行业发展基本情况，首先阐述了电能计量装置故障后追补电量补算的基础原理，其次着重从互感器单侧侧断相调节、电流和电压端互感法等方面，研究电能计量装置故障后追补电量计算策略，以达到明细技术实施要点，促进国内电力行业全面革新和优化的目的。
关键词：电能计量装置；电量计算方法；故障应对电能计量装置发生故障将影响用户电量的准确计量,为此提出一种故障后利用多功能电子式电能表分相电量记录功能计算追补电量的方法。
该方法能有效减小功率因数波动、残压等给追补电量计算带来的误差,使追补电量的计算结果更符合实际。
1 电能计量装置故障后追补电量补算原理电能计量装置故障后追补电量补算，是指在当前区域电力应用和开发的基础上开展的电能计量开发形式。
通过电量的调节与补偿，不仅能够提升电力资源传输的稳定性，还能够将电能计量的功率调节到最优，辅助核心电路完成电流传导。
结合国内电力开发和分析的具体情况来说，该程序主要是以三相三线两元件的补电装置为主。
即，三相电压、电流，之所以能够保持平稳传输，主要是线路中的感性负载向量强度保持相对稳定的状态。
电流补偿计算后的功率强度为P=P1+P2。
其中“P1”表示核心线路部分的功率大小，“P2”表示补偿电路部分的功率大小。
同时，三相线路中各个组成线路，主要是通过智能表调节法展开的对应调节。
故而，各个方面的三相线路方面的对应调节和管理，更注重如何在线路整体对应调节的状态下，保障电能局部传导和应用情况的全面化评估。
2 电能计量装置故障后追补电量计算方法电能计量装置故障后追补电量计算方法分析要点包括以下几点。
2.1 互感器单侧侧断相调节法线路中电流正常传导和交互过程中，由于电流传输强度超出互感器的压力，就容易出现局部短路、单相失压等问题。
若单纯通过局部线路二次回路处理的方法解决问题，可对电压表的局部失衡情况给予调节。
但若线路中电压处于高强度干扰的状态，局部调节已经无法彻底解决电能计量层面的阻碍了。

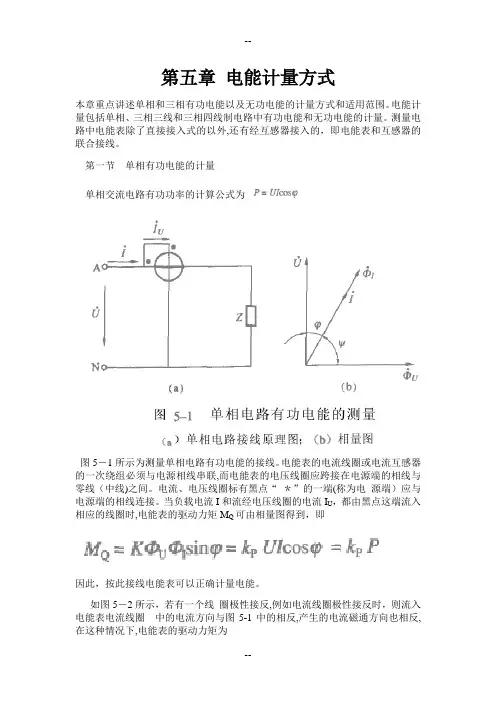

第五章电能计量方式本章重点讲述单相和三相有功电能以及无功电能的计量方式和适用范围。
电能计量包括单相、三相三线和三相四线制电路中有功电能和无功电能的计量。
测量电路中电能表除了直接接入式的以外,还有经互感器接入的，即电能表和互感器的联合接线。
第一节单相有功电能的计量单相交流电路有功功率的计算公式为图5－1所示为测量单相电路有功电能的接线。
电能表的电流线圈或电流互感器的一次绕组必须与电源相线串联,而电能表的电压线圈应跨接在电源端的相线与零线（中线)之间。
电流、电压线圈标有黑点“＊”的一端(称为电源端）应与电源端的相线连接。
当负载电流I和流经电压线圈的电流I U，都由黑点这端流入相应的线圈时,电能表的驱动力矩M Q可由相量图得到，即因此，按此接线电能表可以正确计量电能。
如图5－2所示，若有一个线圈极性接反,例如电流线圈极性接反时，则流入电能表电流线圈中的电流方向与图5-1中的相反,产生的电流磁通方向也相反,在这种情况下,电能表的驱动力矩为驱动力矩为负值,导致电能表反转。
如图5-3所示的电能表接线，电压线圈跨接在负载端时，电能表测量的电能包括负载和电压线圈消耗的电能。
当用户不用电时,由于电能表的电流、电压线圈中仍有电流存在，使电能表产生转动，这种现象称为正向潜动。
在实际中这种接线是不被采用的。
第二节三相有功电能的计量一、三相三线制电路有功电能的测量(一）三相电路中的功率如图５-4所示，三相三线制电路的负载可以连接成星形和三角形两种接线。
由交流电路的理论得知,无论三相电路对称与否。
三相电路的瞬时功率ｐ总是等于各相瞬时功率之和，即当负载连接成星形时,则三相电路的瞬时功率p为式中u各相电压的瞬时值；i各相电流的瞬时值。
根据基尔霍夫第一定律，三相三线制电路中有可得到式中U AB ＵCＢ线电压的瞬时值。
同理可得到三相电路的瞬时功率p 在一个周期内的平均值，就是三相电路的平均功率P式中UＡB U BＣUＣA线电压的有效值;I A I B ＩC 线电流的有效值。
三相三线智能电能表错误接线电量退补的分析计算作者：蒋东晓来源：《读写算·教研版》2015年第02期摘要：当电能表出现错误接线时就不能正确计量客户发生的电量，需要通过分析计算确定客户实际使用的电量，进行电量的退补，才能保证供电企业按照现行电价制度准确进行电费核算。
本文结合实例详细分析了三相三线智能电能表错误接线情况下电量退补的计算过程。
关键词：三相三线；错误接线；更正系数；实际电量；退补电量中图分类号：G632 文献标识码：B 文章编号：1002-7661（2015）02-013-02随着电子技术的快速发展以及营销系统远方抄表、远程控制等管理的需求，电子式智能电能表得到广泛的应用，已全面取代感应式电能表。
当电子式智能电能表发生接线错误时，如何分析计算更正系数，确定客户实际使用的电能，困扰着电力工作人员。
本文结合实例介绍三相三线电子式智能电能表错误接线情况下更正系数的分析计算及电量退补。
现场案例某10KV专变客户，安装高压电能计量装置，两台电压互感器变10000/100、Vv接线，两台电流互感器变比60/5、分相四线连接，且两台电流互感器为30/5、60/5双变比。
去年4月份县供电公司把该客户的感应式三相三线有功、无功电能表更换成三相三线电子式智能电能表。
今年4月份县供电公司对该客户电能计量装置例行检查中发现表计电流异常，现场用钳形电流表测量A相电流0.3A左右，C相电流0.6A左右。
随即检查计量装置的电流二次回路，发现由于安装人员的过失把C相电流互感器变比错接成30/5。
电能表接线错误期间，表计抄录有功电量为 =830652kWh、无功电量为 =15528kvarh，负荷为对称感性负荷，该客户执行两部制电价。
一、推算有功更正系数多功能电能表将每次采样电压、电流所转换的数字量进行数字相乘法，即可获得有功功率平均值，再将一段时间内的有功功率进行累加，就可以得到该段时间内电路消耗的有功电能。
根据检查情况电能表一元件和二元件电流互感器60/5=12、30/5=6，结合三相三线电能表有功电能的计量方式，电能表接线错误期间计量的有功功率为当三相电路对称时，，可得三相电路对称时，电能表正确接线计量的有功功率为从而可以得到有功更正系数为①式二、推算无功更正系数目前使用的大多数电子式多功能电能表和智能表是将电压取样值移相，相当于电流取样值与延时5ms的电压取样值进行数字相乘，即可获得无功功率平均值，再将一段时间内的无功功率进行累加，就可以得到该段时间内电路的无功电能，如“电压移相相量图”所示。
