1 / 2 电气系统常见故障分析
1、电源故障
电源主要是指为电气设备及控制电路提供能量的功率源，电源参数的变化会引起电气控制系统的故障，在控制电路中电源故障一般占到故障总数的20%左右。如电压的异常升高或者降低；系统的部分功能时好时坏，屡烧保险；故障控制系统没有反应，各种指示全无；部分电路工作正常，部分不正常；电压去耦不良产生的干扰等。由于电压种类较多，且不同电压具有不同的特点，不同的用电设备在一样的电压参数下有不同的故障表现，因此电压故障的分析查找难度很大。
2、线路故障
导线故障和导线连接部分故障均属于线路故障。导线故障一般是由于导线绝缘层老化破损或导线折断引起的；导线连接部分故障一般是由连接处松脱、氧化、发霉等引起的。当发生线路故障时，控制线路会发生导通不良、时通时断或严重发热等现象。接触不良是一种常见而又使维护人员头痛的故障，故障病症类似于开路，但却具有一定的偶然性，故障的初期极难被发现。造成接触不良的常见原因有插件松动、焊接不良、接点表面氧化、端子接线不牢固（有时为环境震动大造成的）、接触簧片弹性退化等。
3、元器件故障
在一个电气控制电路中，所使用的元器件种类有数十种甚至更多，不同的元器件发生故障的模式也不同。就元器件【Word版本下载可任意编辑】
2 / 2 功能而言，可将元器件故障分为两类：
1） 元器件损坏
元器件损坏一般是由工作条件超限、外力作用或自身的质量问题等原因引起的，他能造成系统功能异常，甚至瘫痪。这种故障特征一般比较明显，往往从元器件的外表就可看到变形、烧焦、冒烟、部分损坏等现象，因此诊断起来相对容易一些。
2) 元器件性能变差
元器件性能变差是一种“软故障”，故障的发生通常是由工作的的变化、环境参量的改变或其他故障连带引起的。当电气控制电路中某个元器件出现了性能变差的情况，经过一段时间的发展，就会发生元器件损坏，引发系统故障。这种故障在发生前后均无明显征兆，因此查找难度较大。
电力系统常见电气故障分析
电力系统是现代社会不可或缺的重要基础设施，它承担着对电能的生产、传输和分配的重要任务。由于各种原因，电力系统在运行过程中难免会发生各种电气故障，这些故障可能会导致停电、设备损坏甚至安全事故。对电力系统常见的电气故障进行分析和解决，对于确保电力系统的安全稳定运行具有重要意义。
一、短路故障
短路故障是电力系统中最常见的一种故障形式，它通常指两个电路或设备之间因为某种原因导致电流异常增大而引起的故障。短路故障可以分为相间短路和接地短路两种情况。相间短路是指电力系统中两相或多相之间发生短路，可能导致设备受损、局部区域停电等后果；而接地短路是指系统中发生了接地故障，导致电流通过接地回路流回到地面，可能引起触电事故。
短路故障的原因可能很多，例如设备老化、被损坏、作业问题、环境因素等等。要想避免短路故障的发生，关键在于加强设备的维护保养和定期的检测。
二、过载故障
过载故障是指电力系统中的电缆、变压器、开关设备等电气设备在短时间内承受的电流或负荷超过其额定值的极限，导致设备过热、短路等故障。过载故障往往是由于电网负荷大于设备的承载能力、设备操作不当、电器设备老化等原因导致的。
要想解决过载故障，首先需要提高设备的负荷能力，其次是在使用设备时要按照其额定值合理分布负载，避免长时间大负荷运行，规范设备运行温度、电压和电流等参数。
三、接地故障
接地故障是指电力系统中设备、设施、线路或绝缘因素失效而造成导体对地短接的一种电气故障。接地故障一般情况下分为接地故障和接地过电压两种类型。接地故障可能引起相间短路、设备损坏、接地回路产生危险电压等情况，有时还可能导致触电事故。
要想防止接地故障的发生，首先要加强绝缘检测和维护保养；其次需要加强对接地电阻、接地装置及其接地方式的检查和管理。
四、断线故障
断线故障是指电力系统中线路或设备的导体意外因素或破坏性因素导致的漏电，通常是由于线路绝缘老化、外来物体破坏或操作不当等原因引起。断线故障可能导致局部区域停电、设备受损、电弧产生等安全问题。 要解决断线故障，首先需要加强对线路和设备的维护保养，定期检验线路的绝缘状况和安全可靠性，修复老化和受损的设备。

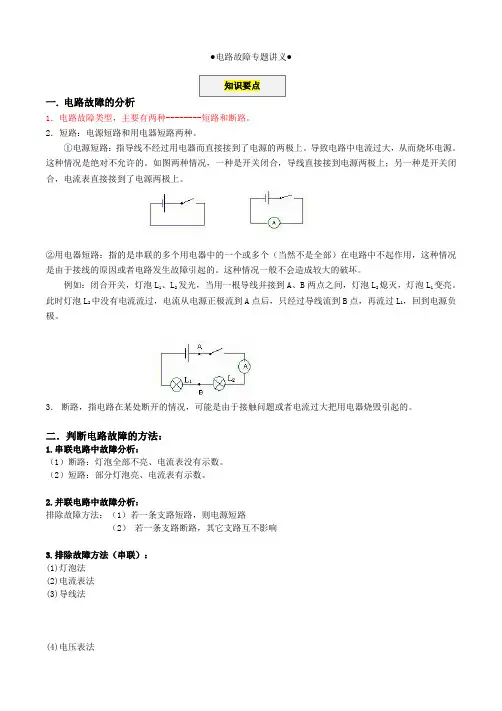

●电路故障专题讲义●
一.
电路故障的分析
1．电路故障类型，主要有两种--------短路和断路。
2．短路：电源短路和用电器短路两种。
①电源短路：指导线不经过用电器而直接接到了电源的两极上。导致电路中电流过大，从而烧坏电源。这种情况是绝对不允许的。如图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。
②用电器短路：指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。这种情况一般不会造成较大的破坏。
例如：闭合开关，灯泡L1、L2发光，当用一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L1变亮。此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B点，再流过L1，回到电源负极。
3． 断路，指电路在某处断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。
二．判断电路故障的方法：
1.串联电路中故障分析：
（1）断路：灯泡全部不亮、电流表没有示数。
（2）短路：部分灯泡亮、电流表有示数。
2.并联电路中故障分析：
排除故障方法：（1）若一条支路短路，则电源短路
（2） 若一条支路断路，其它支路互不影响
3.排除故障方法（串联）：
(1)灯泡法
(2)电流表法
(3)导线法
(4)电压表法 知识要点
4.并联电路中故障分析：
排除故障方法：1.若一条支路短路，则电源短路
2.若一条支路断路，其它支路互不影响
例题
（1）若L1断路：电流表A1 无示数 ，电流表A2 有示数 , 电压表v 有示数；
（2）若L2断路：电流表A1 有示数 ，电流表A2无示数 , 电压表v 有示数；
（3）若L1短路：电流表A1 有示数 ，电流表A2 无示数 , 电压表v 无示数 ；

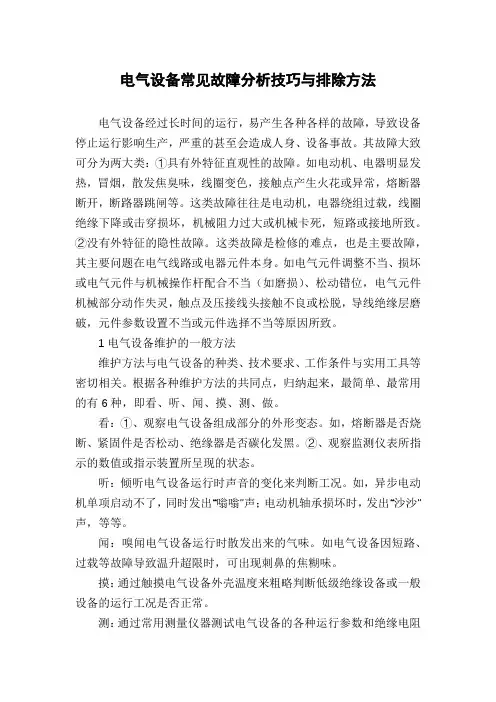

电气设备常见故障分析技巧与排除方法
电气设备经过长时间的运行，易产生各种各样的故障，导致设备停止运行影响生产，严重的甚至会造成人身、设备事故。其故障大致可分为两大类：①具有外特征直观性的故障。如电动机、电器明显发热，冒烟，散发焦臭味，线圈变色，接触点产生火花或异常，熔断器断开，断路器跳闸等。这类故障往往是电动机，电器绕组过载，线圈绝缘下降或击穿损坏，机械阻力过大或机械卡死，短路或接地所致。②没有外特征的隐性故障。这类故障是检修的难点，也是主要故障，其主要问题在电气线路或电器元件本身。如电气元件调整不当、损坏或电气元件与机械操作杆配合不当（如磨损）、松动错位，电气元件机械部分动作失灵，触点及压接线头接触不良或松脱，导线绝缘层磨破，元件参数设置不当或元件选择不当等原因所致。
1电气设备维护的一般方法
维护方法与电气设备的种类、技术要求、工作条件与实用工具等密切相关。根据各种维护方法的共同点，归纳起来，最简单、最常用的有6种，即看、听、闻、摸、测、做。
看：①、观察电气设备组成部分的外形变态。如，熔断器是否烧断、紧固件是否松动、绝缘器是否碳化发黑。②、观察监测仪表所指示的数值或指示装置所呈现的状态。
听：倾听电气设备运行时声音的变化来判断工况。如，异步电动机单项启动不了，同时发出“嗡嗡”声；电动机轴承损坏时，发出“沙沙”声，等等。
闻：嗅闻电气设备运行时散发出来的气味。如电气设备因短路、过载等故障导致温升超限时，可出现刺鼻的焦糊味。
摸：通过触摸电气设备外壳温度来粗略判断低级绝缘设备或一般设备的运行工况是否正常。
测：通过常用测量仪器测试电气设备的各种运行参数和绝缘电阻值。做：根据电气设备维护保养周期的要求进行经常性的清洁保养和检查、维护。
2三相异步电动机常见故障分析
三相异步电动机是煤矿企业应用最广、使用最多的大功率电器设备，科学合理地对其进行维护和管理，使之经常性地处于正常可用的技术状态，有着至关重要的意义。而要及时发现故障、解决故障的前提，则是对故障根源的深入了解。
