５００　ｋＶ变压器典型雷击故障分析及对策　

彭定平　

（中国南方电网超高压输电公司百色局，广西百色５３３０００）　

摘要：分析２００９年８月２２日百色变电站Ｓ１号主变Ｃ相雷击故障。结合后期试验收集的数据信息以及解体、仿真　等信息对ｃ相变压器本体故障原因进行深入分析，最终发现故障是由于主变２２０　ｋＶ侧直击雷防雷设计存在盲区导　致雷击主变，同时根据本次事故提出改进措施，为同类工程提供参考借鉴。　关键词：变压器；故障分析；雷击　中国分类号：ＴＭ４０７　文献标识码：Ｂ　文章编号：１００１－－４０８Ｘ（２０１３）０１－０１０２—０３　

１引言　

５００　ｋＶ变压器作为电网的重要设备，它的安全　稳定运行直接关系到电网安全运行的可靠性。电网　中发生主变的事故不在少数，多数都是由于产品质　量问题或缺陷隐患导致。本文希望通过对一起典型　的雷击主变事故原因分析，提出改进措施，预防同类　事故重演。　

２故障过程　

２００９年８月２２日，５００　ｋＶ百色变主变三相跳　闸，事故现场Ｃ相本体地面有喷油痕迹，固定该相　本体的角钢因震动脱开，本体发生少量位移。ｃ相重　瓦斯、压力释放动作。进一步检查发现主变Ｃ相　２２０　ｋＶ侧避雷器动作一次，对应Ｃ相２２０　ｋＶ出线　对侧的２２０　ｋＶ　Ｓ１Ｍ号母线Ｃ相避雷器动作一次。　Ａ、Ｂ相变压器外观未见异常，故障期间，百色站附　近为雷暴雨天气。　

３试验数据情况　

事故后立即对三相本体进行了油样色谱分析和　高压试验。色谱显示ｃ相油中氢气、总烃、乙炔含量　严重超标，Ａ、Ｂ两相均正常。判断设备内部存在严　重的高能放电故障。三相油色谱对比见表１。　

表１三相油色谱对比表　

设备名　日期　Ｈ２　Ｃ０　ＣＯ２　Ｃ　Ｃ２　Ｃ２Ｈ，　Ｃ２Ｈ２　总烃　

１号主变Ａ相中部　２０ｏ９—０８—２３　２５２．９９　５６．２９　９２３．８ｌ　４．６　０．８　０．２４　０　５．６４　

电力变压器运行过程中的检修与维护措施

电力变压器是电力系统中不可缺少的设备，其作用是将高电压变成低电压或将低电压转变成高电压。这种设备采用高压绕组和低压绕组的相互作用来实现电压转换。电力变压器一旦运行出现故障，就会对电力系统造成影响。因此，为确保电力系统的安全和稳定运行，变压器的检修与维护措施至关重要。

一、检修措施

1、变压器绝缘的检查

变压器绝缘部分的检验是电力变压器检修中最重要的环节。绝缘检查的主要目的是保证整个变压器在运行过程中仍然具有良好的绝缘性能。检验的时候需要清洁变压器表面，然后使用高压测试仪来检验绝缘性能。如果绝缘性能出现问题，则需要采取措施加以处理。

2、运行部件的检查

运行部件检查的主要目的是确保变压器在正常运转时，各运动部件能够在正常工作范围内运动。这些运动部件包括油泵、冷却器、控制器和接地开关等。检查的内容包括油量是否足够、油管是否干净、接地开关是否灵活等。

绝缘油起到了很重要的作用，它不仅能够良好的绝缘，还可保持变压器的冷却。在进行绝缘油的检查时，需要检查油的颜色和气味，确保其符合要求。同时，还需要检测油的绝缘性能和酸值。

二、维护措施

1、绝缘油的更换

随着时间的推移，变压器绝缘油的绝缘性能会逐渐降低。因此，需要定期更换绝缘油来保持变压器的良好绝缘性。建议每隔5年就进行一次绝缘油的更换。

2、油的过滤

越来越多的变压器使用了干式变压器。但是，对于油浸式变压器，应及时更换变压器内积聚的杂质和污垢。因为这些杂质和污垢会给变压器带来不良影响，导致设备的劣化和故障。为了保持电力变压器的正常运作，使用过滤器定期清理变压器中的油污。

3、冷却系统的清洗 变压器的冷却系统是确保设备正常运行的重要部分。冷却系统中的水管和冷却器应当经常清洗，以保证顺畅的水流，避免出现堵塞和泄漏的现象。此外，应当对冷却系统进行定期检查，确保水的质量符合标准。

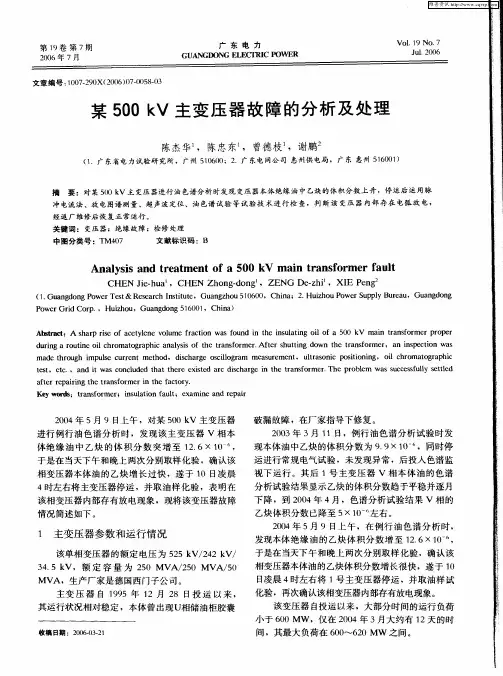

第１９卷第７期　２００６年７月　广东电力　ＧＵＡＮＧＤＯＮＧ　ＥＬＥＣＴＲＩＣ　ＰＯＷＥＲ　Ｖ０１．１９　ＮＯ．７　Ｊｕ１．２００６　
