郑西客运专线有碴轨道段 铺轨工程实施性施工组织 中铁七局集团郑西客运专线指挥部 １

目 录 一、工程概况 ......................................................................................................................................... ２ 二、编制依据 ......................................................................................................................................... ２ 三、主要技术标准 ................................................................................................................................. ３ （一）、线路设计标准 ................................................................................................................... ３ （二）、郑西客运专线引入郑州枢纽西联络线、还建陇海线轨道设计标准 ........................... ３ 四、施工组织机构及劳力安排 ............................................................................................................. ４ 五、铺轨工程总体施工方案及计划安排 ............................................................................................. ６ （一）、铺轨工程施工遵循的原则 ............................................................................................... ６ （二）、铺轨工程总体施工方案 ................................................................................................... ６ （三）、铺轨工程各施工段施工工期计划 ................................................................................１０ 六、各部分铺轨工程主要材料及供应日期安排 ..............................................................................１１ 七、有碴轨道施工主要工序及过程控制 ..........................................................................................１２ （一）、施工准备 ........................................................................................................................１２ （二）、基桩测设 ........................................................................................................................１４ （三）、铺底碴 ............................................................................................................................１４ （四）、散铺轨枕、锚固道钉 ....................................................................................................１５ （五）、再用轨铺设、长轨运输、换铺 ....................................................................................１５ （七）、长轨焊接、应力放散及锁定 ........................................................................................１６ （八）、大机整道 ........................................................................................................................１８ （九）、线路开通（拨接开通） ................................................................................................１９ （十）、尾工处理 ........................................................................................................................１９ 八、轨道位移观测桩设臵 ..................................................................................................................１９ （一）、设臵原则 ........................................................................................................................１９ （二）、设臵位臵 ........................................................................................................................２０ （三）、位移观测桩编号 ............................................................................................................２０ （四）、路基上位移观测桩 ........................................................................................................２０ （五）、桥上位移观测桩 ............................................................................................................２１ 九、既有陇海线与还建段无缝线路锁定施工 ..................................................................................２１ 十、轨道工程施工质量技术措施 ......................................................................................................２１ （一）、轨道工程施工质量控制措施 ........................................................................................２１ （二）、钢轨焊接质量保证技术措施 ........................................................................................２２ （三）、放散锁定质量保证技术措施 ........................................................................................２３ 十一、保证轨道工程施工安全技术措施 ..........................................................................................２３ 郑西客运专线有碴轨道段 铺轨工程实施性施工组织

中铁七局集团郑西客运专线指挥部 ２

郑西客运专线有碴轨道段 铺轨工程实施性施工组织

一、工程概况 本段有碴轨道工程主要工程量有四部分：第一部分：郑州西站至铁炉站间还建陇海线5.50km（K573+400—K578+900）有碴无缝线路，铺轨采用P60kg/m 500m长钢轨；第二部分：郑州站至新荥阳站间联络线铺设有碴无缝线路，铺轨采用P60kg/m 500m长钢轨，总长度25.702km，其中联络线左线12.875km（DK9+600—DK22+475），右线12.827km（ DK9+600—DK22+427.3）。第三部分：站内（6）道的升级改造为无缝线路1.116km及I道线路改造0.960km。第四部分：西咽喉区正线道岔间无缝线路铺设0.295 km,其中道岔N12—N14、N40—N76、 N16—（16）、 N22—N38间均为12.5米，合计50米，道岔N14—N84间175米，道岔N86—（46）间70米。

合集下载

铁路线路工程施工方案

铁路线路工程施工方案

一、工程概况本项目为某铁路新建线路工程，全长XX公里，途经XX省XX市、XX县，全线共设车站XX座，设计速度为XX公里/小时。

本工程包括路基、桥梁、隧道、轨道、站房、信号等工程内容。

二、施工组织与管理1. 施工组织架构（1）成立项目经理部，全面负责工程的组织、协调和管理工作。

（2）设立各专业工程师，负责各专业工程的施工管理。

（3）设立现场施工管理小组，负责现场施工的组织和监督。

2. 施工管理措施（1）严格执行国家相关法律法规和行业标准，确保工程质量、安全、进度和投资控制。

（2）建立健全施工管理制度，明确各级人员的职责和权限。

（3）加强施工现场的管理，确保施工安全、文明施工。

三、施工工艺及方法1. 路基工程（1）路基填筑：采用分层填筑、分层压实、分层检测的方法，确保路基填筑质量。

（2）路基排水：设置排水沟、暗沟、涵洞等设施，确保路基排水畅通。

2. 桥梁工程（1）桥梁基础：采用钻孔灌注桩基础，确保桥梁基础稳定。

（2）桥梁主体结构：采用预制梁板、现浇梁板等方法施工，确保桥梁主体结构质量。

3. 隧道工程（1）隧道洞身开挖：采用新奥法施工，确保隧道洞身稳定。

（2）隧道支护：采用喷锚支护、预应力锚杆支护等方法，确保隧道支护质量。

4. 轨道工程（1）轨道铺设：采用无缝线路铺设，确保轨道平顺、稳定。

（2）轨道扣件安装：采用高强螺栓、橡胶垫板等材料，确保轨道扣件安装牢固。

5. 站房工程（1）站房主体结构：采用现浇钢筋混凝土结构，确保站房主体结构质量。

（2）站房装修：采用高标准装修，确保站房内部环境舒适、美观。

6. 信号工程（1）信号设备安装：采用高精度、高可靠性信号设备，确保信号系统稳定、可靠。

（2）信号线路铺设：采用高质量信号电缆，确保信号线路铺设质量。

四、施工进度安排1. 施工准备阶段：预计工期为XX个月。

2. 路基工程：预计工期为XX个月。

3. 桥梁工程：预计工期为XX个月。

4. 隧道工程：预计工期为XX个月。

无缝线路

无缝线路


道床横向阻力值与多种因素有关： a.轨枕类型，3型混凝土轨枕比2型大20%左右； a.轨枕类型，3型混凝土轨枕比2型大20%左右； b.道床断面形状及饱满状况，若在道床肩部堆 b.道床断形状及饱满状况，若在道床肩部堆 高15mm高道碴，道床横向阻力将增加10%~ 20%； 15mm高道碴，道床横向阻力将增加10%~ 20%； c.道碴材质与级配状况。 c.道碴材质与级配状况。 因此施工与维修时应尽量不做破坏道床阻力的工 作。 （3）扣件阻力 无缝线路设计与施工的原则是扣件阻力要大于道 床阻力，因此要选择适当的钢轨扣件。此外，钢轨 扣件阻力值也与扣件螺拴拧紧程度有关：
（2）道床横向阻力Qs ）道床横向阻力Q 单位长度线路道床横向阻力q 单位长度线路道床横向阻力q的表达式为： q=q0-c1y+c2yn q0—— y=0时的初始值； y=0时的初始值； c1 c2—— 系数； n——指数，木枕 n=2/3， ——指数，木枕 n=2/3， 混凝土枕 n=3/4。 n=3/4。
2.胀轨跑道处理 2.胀轨跑道处理
2.短轨一端的伸缩量 2.短轨一端的伸缩量 当轨温为最高时，短轨一端的伸长量为 ： =(maxP´ )L/(2EF)λ´2=(maxP´t-Rj)L/(2EF)-(pL2)/(8EF) 当轨温为最低时，短轨一端的缩短量为： λ"2=(maxPt-Rj)L/(2EF)-(pL2)/(8EF) )L/(2EF)L——短轨长度。 ——短轨长度。 3.缓冲区予留轨缝∆的设置 3.缓冲区予留轨缝∆ （1）长轨与短轨之间的轨缝 λ´1+ λ´2<∆<a-（ λ"1+ λ"2） λ´ <∆<aa——构造轨缝，a=18mm。 ——构造轨缝，a=18mm。 （2）短轨与短轨之间的轨缝 2 λ´2<∆<a-2 λ"2若不按计算的轨缝设置，则可 <∆<a能影响钢轨的受力状况。
铁路轨道施工作业标准

铁路轨道施工作业标准

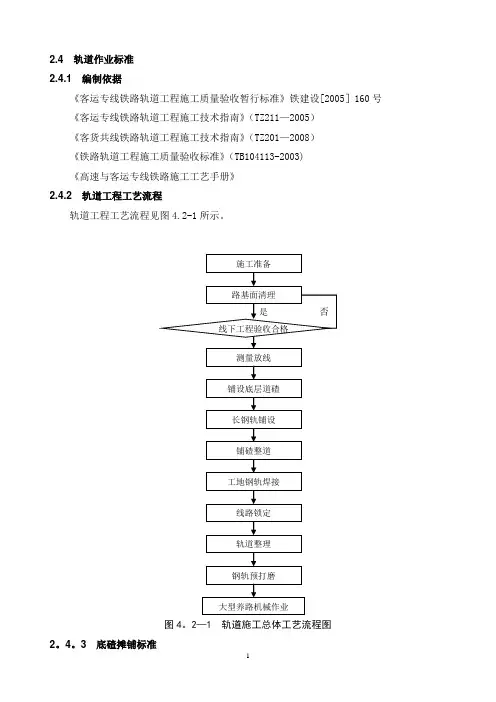

2.4 轨道作业标准2.4.1编制依据《客运专线铁路轨道工程施工质量验收暂行标准》铁建设[2005］160号《客运专线铁路轨道工程施工技术指南》（TZ211—2005）《客货共线铁路轨道工程施工技术指南》（TZ201—2008）《铁路轨道工程施工质量验收标准》（TB104113-2003)《高速与客运专线铁路施工工艺手册》2.4.2轨道工程工艺流程轨道工程工艺流程见图4.2-1所示。
