1、电缆接法PROFIBUS电缆很简单的，就只有两根线在里面，一根红的一根绿的，然后外面有屏蔽层。
接线的时候，要把屏蔽层接好，不能和里面的电线接触到。
要分清楚进去的和出去的线分别是哪个，假如是一串的，就是一根总线下去，中间不断地接入分站，这个是很常用的方法。
在总线的两头的两个接头，线都要接在进去的那个孔里，不能是出的那个孔，然后这两个两头的接头，要把它们的开关置为ON状态，这时候就只有进去的那个接线是通的，而出去的那个接线是断的。
其余中间的接头，都置为OFF，它们的进出两个接线都是通的（记忆方法：ON表示接入终端电阻，所以两端的接头拨至ON；OFF表示断开终端电阻，所以中间的接头要拨至OFF）。
2、电缆的测量接好了线以后呢，还要用万用表量一量，看这个线是不是通的。
假如你这根线上只有一个接头，你量它的收发两个针上面的电阻值，如果是220欧姆，那么就是对的，假如你这根线已经做好了，连了一串的接口，你就要从一端开始逐个检查了。
第一个单独接线的接口，是ON状态，然后你把邻近的第一个接口的开关也置为ON，那么这个接口以后的部分就断了。
现在测最边上，就是单线接的那个接口，之后的测量也一直都是测这个接口，测它的收发两个针，和刚才一样，假如电阻是110欧姆（被并联了），那么这段线路就是通的，然后把中间刚才那个改动为ON的接口改回到OFF，然后是下一个接口改为ON…….就这么测下去，如果哪个的电阻不是110欧姆了，就是那一段的线路出问题了。

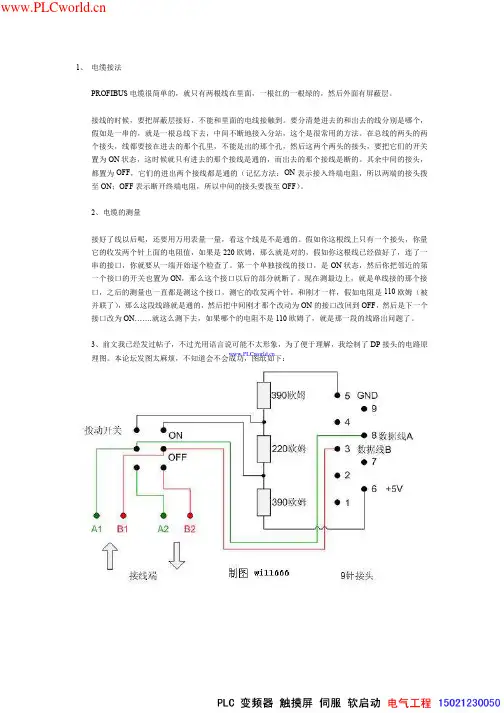

3、前文我已经发过帖子，不过光用语言说可能不太形象，为了便于理解，我绘制了DP接头的电路原理图。
本论坛发图太麻烦，不知道会不会成功，图纸如下：唐济扬：《PROFIBUS概貌》（1）PROFIBUS是一种国际化．开放式．不依赖于设备生产商的现场总线标准。
广泛适用于制造业自动化．流程工业自动化和楼宇．交通电力等其他领域自动化。
（2）PROFIBUS由三个兼容部分组成，即PROFIBUS－DP（Decentralized Periphery）．PROFIBUS－PA（Process Automation）．PROFIBUS-FMS(Fieldbus Message Specification)。
S7-200PLC内部RS485接口电路图一、S7-200PLC内部RS485接口电路图：电路图见附件图中R1、R2是阻值为10欧的普通电阻，其作用是防止RS485信号D+和D -短路时产生过电流烧坏芯片，Z1、Z2是钳制电压为6V，最大电流为10A的齐纳二极管，24V电源和5V电源共地未经隔离，当D+或D-线上有共模干扰电压灌入时，由桥式整流电路和Z1、Z2可将共模电压钳制在±6.7V，从而保护RS485芯片SN75176（RS485芯片的允许共模输入电压范围为：-7V～+12V）。
该保护电路能承受共模干扰电压功率为60W，保护电路和芯片内部没有防静电措施。
二、常发生的故障现象分析：当PLC的RS485口经非隔离的PC/PPI电缆与电脑连接、PLC与PLC之间连接或PLC与变频器、触摸屏等通信时时有通信口损坏现象发生，较常见的损坏情况如下：●R1或R2被烧断，Z1、Z1和SN75176完好。
这是由于有较大的瞬态干扰电流经R1或R2、桥式整流、Z1或Z1到地，Z1、Z2能承受最大10A电流的冲击，而该电流在R1或R2上产生的瞬态功率为：102×10=1000W，当然会将其烧断。
●SN75176损坏，R1、R2和Z1、Z2完好。
这主要可能是受到静电冲击或瞬态过电压速度快于Z1、Z2的动作速度造成的，静电无处不在，仅人体模式也会产生±15kV的静电。
●Z1或Z2、SN75176损坏，R1和R2完好。
这可能是受到高电压低电流的瞬态干扰电压将Z1或Z2和SN75176击穿，由于电流较小和发生时间较短因而R1、R2不至于发热烧断。
由以上分析得知PLC接口损坏的主要原因是由于瞬态过电压和静电造成，产生瞬态过电压和静电的原因很多也较复杂，如由于PLC 内部24V电源和5V电源共地，24V电源的输出端子L+、M为其它设备混合供电可能导致地电位变化，从而造成共模电压超出允许范围。
所以EIA-485标准要求将各个RS485 接口的信号地用一条低阻值导线连接在一起以保证各节点的地电位相等，消除地线环流！当带电插拔未隔离的连接电缆时，由于两端电位不相等电路中又存在诸多电感、电容之类的器件，插拔瞬间必然产生瞬态过电压或过电流。
如何设计电路的输入输出接口随着现代电子产品的不断发展，设计电路的输入输出接口变得越来越重要。
一个良好的输入输出接口可以提高设备的稳定性、可靠性和用户体验。
本文将介绍如何设计电路的输入输出接口，以确保电路的正常运作和高效性能。
一、了解输入输出接口的基本概念设计电路的输入输出接口前，首先需要了解输入输出接口的基本概念。
输入接口是电子设备用于接收外部信号或数据的接口，常见的输入接口包括按钮、开关、传感器等。
输出接口则是设备用于向外部发送信号或数据的接口，例如显示器、喇叭、电机等。
了解输入输出接口的基本概念对于设计电路是至关重要的。
二、确定输入输出接口的需求在设计电路的输入输出接口之前，需要明确设备的需求，并确定所需的输入输出接口。
这包括了解设备的功能、运行原理以及所需的信号或数据类型。
根据设备的需求，选择适当的输入输出接口类型，如模拟接口、数字接口、串行接口等。
三、考虑电路输入输出接口的互连方式设计电路的输入输出接口时，需要考虑接口的互连方式。
互连方式可以通过直接连线、插座、连接器等方式实现，具体选择要基于设备类型、接口类型以及使用环境等多方面考虑。
确保互连方式的可靠性和便捷性对于电路的正常运行至关重要。
四、考虑输入输出接口的电气特性输入输出接口的电气特性是设计电路的另一个重要考虑因素。
这包括了解输入输出信号的电压、电流、频率等特性，并确保电路的输入输出接口与设备匹配。
电气特性的考虑需尽可能地降低干扰、提高抗干扰能力、增强信号传输的稳定性。
五、考虑输入输出接口的保护电路设计保护电路的设计是设计电路输入输出接口时必不可少的一部分。
保护电路能够有效地保护电路不受到过压、过流、电磁干扰等外界因素的损害，同时保护外部设备不受电路的干扰。
合理设计保护电路可以提高电路的可靠性和使用寿命。
六、进行输入输出接口的仿真和测试在设计完电路的输入输出接口后，需要进行仿真和测试来验证接口的性能和稳定性。
仿真可以通过软件工具进行，测试则需要使用专业的测试仪器。

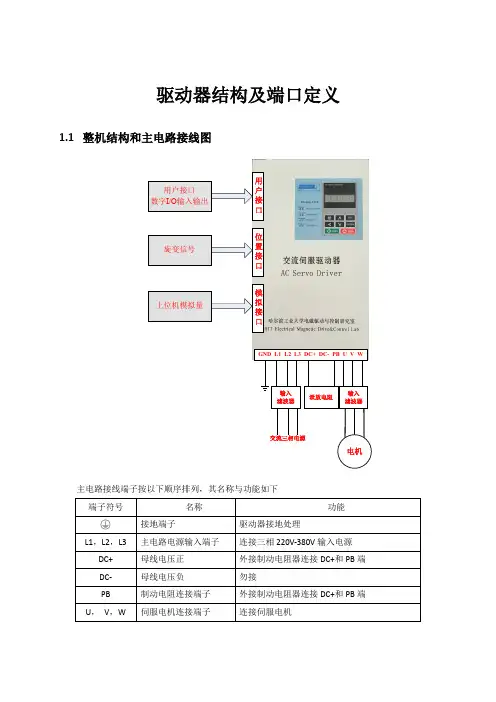

驱动器结构及端口定义1.1 整机结构和主电路接线图用户接口模拟接口位置接口GND L1 L2 L3 DC+ DC- PB U V W用户接口数字I/O 输入输出上位机模拟量旋变信号输入滤波器交流三相电源泄放电阻输入滤波器电机主电路接线端子按以下顺序排列，其名称与功能如下1.2位置接口端子配线与位置接口CN003连接的连接端子外观图和焊接侧如下图所示。
(1)(1)(2)(10)(9)(11)(19)1.2.1位置接口为旋转变压器时定义当位置接口采用旋转变压器时，接口端子定义如下：1.2.2位置接口为422串行输入时当位置接口采用复合式增量编码器时，接口端子定义如下：1.3 模拟信号输入输出端子配线与模拟信号接口CN002连接的连接端子外观图和焊接侧如下图所示。
(1)(2)(3)(4)(5)(6)(7)(8)(10)(12)(14)接口端子定义如下所示1.4 数字信号输入输出端子配线1.4.1数字输入和输出端子定义与模拟信号接口CN001连接的连接端子外观图和焊接侧如下图所示。
(2)(1)(1)(2)(3)(4)(25)(24)(23)(22)(26)(28)(50)(48)该接口端子定义如下所示1.4.2各端口名称及功能1.5输入输出端子接口电路1.5.1开关量输入接口开关量输入内部接口为光耦形式，每一路输入闭合时电流在在5~10mA左右，可使用驱动器内部24V电源，但推荐使用外部24V电源。
常见接口电路如下形式。
伺服驱动器1.5.2开关量输出和告警输出接口开关量输入采用光耦形式输出，如外部接继电器等感性负载，需在负载两段反并联续流二极管。
常见接口电路如下形式。
1.5.3继电器输出接口继电器输出将公共端、常开端和常闭端同时引出，如下所示。
RLAMRLAORLAC 伺服驱动器侧1.5.4故障代码输出接口故障代码输出的接口电路为集电极开路，三个晶体管的发射极都连接到了CM 上，需要用户自己配置电源和上拉电阻，典型电路如下图所示。
图Ⅰ交换系统组成与结构方框图程控交换状态设置电路的组成及工作过程记发器和信令处理器（U101）用来输出扫描信号到薄膜开关输入电路中去，以接收用户的输入命令，同时将当前工作状态以汉字或字符方式输出到液晶屏电路中。
记发器和信令处理器（U101）通过USB接口与PC机进行通信，用于控制下载学生的开发程序。
图1-1是记发器和信令处理器的方框图。
图1-1 记发器和信令处理器的方框图记发器和信令处理器（U101）同时也完成交换命令的转接任务，一方面将主、被叫号码等接续信息，在液晶屏上显示出来；另一方面将主被叫号码译成接续命令送往交换控制器U103。
本实验系统有多种交换方式：人工话务交换、空分交换、数字时分交换和与电信网络通信的市话接口等。
数字时分交换又有三种不同的实现手段：1.时分交换专用芯片实现-时分MT8980；2.数字可编程逻辑技术实现-时分CPLD；3.数字信号处理技术实现-时分DSP。
不同的交换方式和实现手段是通过液晶控制选择切换的。
它们的方框图如图1-2所示。
图1-2 实验系统交换方式方框图在实验箱加电后，液晶屏上显示“欢迎使用程控交换实验……”。
键盘输入电路采用6个按键的薄电话A电话B电话CD或市话膜开关，具体介绍如下。
RESET（复位）将中央处理器进行复位操作。
按键时,液晶背景灯及交换方式指示灯等闪动一下。
START（开始）进入实验中信息交换方式的选择界面。
按下时，即进入了主菜单。
UP（上移）对菜单中的项目进行选择。
按下时，可移动液晶的指示小箭头。
DOWN（下移）作用同上UP键，但移动方向相反。
RETURN（返回）返回上一级菜单。
ENTER（确认）对选中的项目进行确认，进入相应的选择。
交换方式设置的具体操作如下:按一下薄膜开关上“开始”键，进入主菜单状态，显示：图1-3 液晶主菜单项目显示内容按“上”键或“下”键，移动指示箭头，如箭头指向“2.空分MT8816”。
按“确认”键，进入对应的下一级菜单。

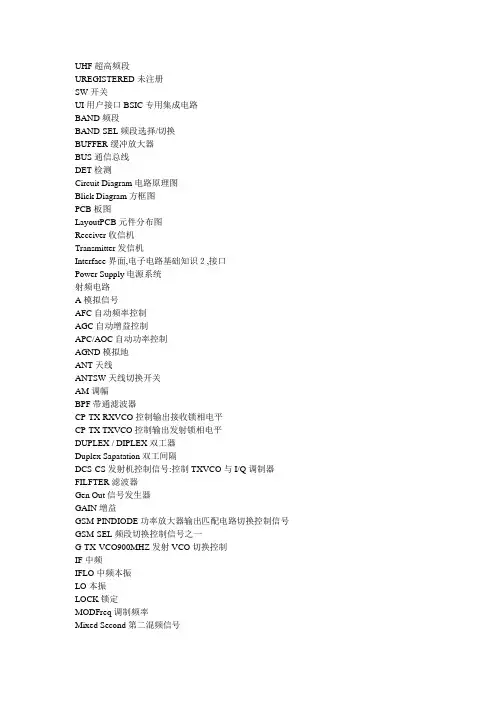

UHF超高频段UREGISTERED未注册SW开关UI用户接口BSIC专用集成电路BAND频段BAND-SEL频段选择/切换BUFFER缓冲放大器BUS通信总线DET检测Circuit Diagram电路原理图Blick Diagram方框图PCB板图LayoutPCB元件分布图Receiver收信机Transmitter发信机Interface界面,电子电路基础知识２,接口Power Supply电源系统射频电路A模拟信号AFC自动频率控制AGC自动增益控制APC/AOC自动功率控制AGND模拟地ANT天线ANTSW天线切换开关AM调幅BPF带通滤波器CP-TX RXVCO控制输出接收锁相电平CP-TX TXVCO控制输出发射锁相电平DUPLEX / DIPLEX双工器Duplex Sapatation双工间隔DCS-CS发射机控制信号:控制TXVCO与I/Q调制器FILFTER滤波器Gen Out信号发生器GAIN增益GSM-PINDIODE功率放大器输出匹配电路切换控制信号GSM-SEL频段切换控制信号之一G-TX-VCO900MHZ发射VCO切换控制IF中频IFLO中频本振LO本振LOCK锁定MODFreq调制频率Mixed Second第二混频信号PA 功率放大器PLL锁相环路PADRV功率放大器驱动TXRF发射射频TXEN发射使能TXENT发射供电TXIN发送I信号负TXIP发送I信号正TXON发送开TXQN发送Q信号负TXQP发送Q信号正TXI发射基带信号TX-DEY-OUT发射时序控制输出TXQ发射基带信号UHFVCO超高频/射频VCOVHFVCO甚高频/中频VCOSHFVCO专用射频VCO(NOKIA)VCO 压控振荡器VCTCXO温补压控振荡器AMP放大器CTL-GSM频段控制信号Diplex双工滤波器SUPLEX双工器作用相当于天线开关LPF低通滤波器MAINVCO主振荡器(Motorola)MIX混频器Anternna天线RFConnector射频接口BALUN平衡于一不平衡转换Direct Coner Siorl Lionear Receicer直接变换的线性接收机Carrier载波调制POWCONTROL功率控制POWLEV功放级别RFIN/OFF高频输入/输出RADIO射频本振RFADAT射频频率合成器数据RFAENB射频频率合成器启动RSSI接收信号强度指示RX接收RXIN接收输出RXON接收机启动/开关控制RXOUT接收输出RXEN接收使能RXIFN接收中频信号负RXIFP接收中频信号正RXIN接收I信号负RXIP接收I信号正RXQN接收Q信号负RXQP接收Q信号正RX-ACQ接收机数据传输请求信号RXI接收基带信号(同相)RXQ接收基带信号(正交)SAW声表面波滤波器SF超级滤波器SYNCLK频率合成器时钟SYNDA T频率合成器数据SYNEN频率合成器启动/使能SYNSTR频率合成器启动SYNTCON频率合成器开/关TX 发送TXEN发送使能TXOUT发射输出TXPWR发射功率逻辑音频电路AFMS来音频信号AAFPCB音频电路板ATMS到移动台音频信号AUDIO音频AUX辅助A VCC音频处理芯片AUTO自动A/L音频/逻辑板COBBA音频IC(诺基亚系列常用)Base band基带(信号)BDR接收数据信号CLK-OUT逻辑时钟输出CLK-SELECT时钟选择信号(Motorola手机) DEINTERLEARING去交织DECIPHRIG解秘I同相支路I/O输入/输出MODEM调制解调器MCLK主时钟MDM调制解调器(Motorola手机)MISO主机输入从机输出(Motorola)MOD调制信号MODIN调制I信号负MODIP调制I信号正MODQN调制Q信号负MODQP调制Q信号正MOSI主机输出从机输入(Motorola) PCM脉冲编码调制Q uadrature modulalion正交调制Q 正交支路SMOC数字信号处理器WATCHDOG看门狗信号WDG看门狗(维持信号电压)A/DC模拟信号到数字信号的转换AF音频信号CCONTCSX开机维持(NOKIA) CCONTINT关机请求信号D/AC数字信号到模拟信号的转换DDI数据接口电路EMOD Demodu Laticon解调DSP数字信号处理器FBUS处接通信接口信号线MCLK主时钟MOD调制MOEM调制解调器DMPD/PH相位比较器PLL锁相环PURX复位信号(NOKIA) SLEEPCLK睡眠时钟LCDCLK显示器时钟ab》地址总线accessorier》配件adc》模拟到数字的转换afc》自动频率控制agc》自动增益控制aged》模拟地afms》来自音频信号alarm》告警ant》天线antsw》天线开关atms》到移动台音频信号base》三极管基极batt+》电池电压b+》内电路工作电压buzz》蜂鸣器cdma》码分多址control》控制cpu》中央处理器d》数字dac》数字到模拟的转换d b》数据总线dcin》外接直流电愿输入dgnd》数字地dtms》到数据信号dfms》来数据信号dsp》数字信号处理器emitter》三极管发射极en》使能etacs》增强的全接入通信系统ext》外部的feed back》反馈fdma》频分多址fh》跳频fl》滤波器fm》调频from》来自于gain》增益gnd》地hook》外接免提状态i》同相支路if》中频int》中断i/o输入输出ictrl》供电电流大小控制端led》发光二极管loop fliter》环路滤波器lspctrl》扬声器控制mclk》主时钟mic》送话器mod》调制信号mopip》调制i信号正modin》调制i信号负mute》静音ofst》偏置on》开onsrq》免提开关控制powcontrol》功率控制powlev》功率级别pwrsrc》供电选择pll》锁相环q》正交支路ram》随机储存器（暂存）ref》参考reset》复位rf》射频rfadat》射频频率合成数据rfaenb》射频频率合成启动rssi》接收强度指示rx》接收rxon》接收开rxifp》接收中频信号正rxifn》接收中频信号负sat-det》饱和度检测saw》声表面波滤波器spk》扬声器spi》串行外围接口swdc》末调整电压synstr》频率合成器启动synclk》频率合成器时钟syndat》频率合成器数据synton》频率合成器开/关sw》开关tdma》时分多址temp》温度监测txvco》发送压控振荡器频率控制tp》测试点tx》发送tx en》发送使能txon》发送开vbatt》电池电压vrpad》调整后电压vpp》峰峰值vppflash flash》编程控制vcxocont》基准振荡器频率控制vswitch》开关电压vcc》电愿vco》压控振荡AA模拟AB地址总线ACCESSORRIER配件ADC（A/O）模拟到数字的转换ADDRESS BUS地址总线AFC自动频率控制AGC自动增益控制AGND模拟地AFMS来音频信号ALARM告警ALEV自动电平ALC自动电平控制AM调幅AMP放大器ANT天线ANT/SW天线开关APC自动功率控制ARFCH绝对信道号AFPCB音频电路板ATMS到移动台音频信号ASIC专用接口集成电路AST-DET饱和度检测AUC身份鉴定中心AUDIO音频CCDMA码分多址CONTROL控制CPU中央处理器CIRCCITY整机COLLECTOR集电极CALL呼叫CARD卡CEPT欧洲邮电管理委员会CH信道CHAGCER充电器CHECK检查CLK时钟COL列CP脉冲、泵CS片选EEMITTER发射极EN使能ENAB使能ETACS增强的全接入通信系统EXT外部EL发光ERASABLE可擦的Earph耳机EEPROM电擦除可编程只读存储器EPROM电编程只读存贮器EIR设备号寄存器EN使能、允许、启动EXT外部II同相支路IF中频INT中断I/O输入/输出ICTRL供电电流大小控制端IC集成电路IMEI国际移动设备识别码IN输入INSERT CARD插卡ISDN综合业务数字网MMCLK主时钟MIC话筒MOD调制信号MODIP调制I信号正MODIN调制I信号负MODQP调制Q信号正MODQN调制Q信号负MUTE静音MIXER SECOND第二混频信号MF陶瓷滤波器MCC移动国家码MENU菜单MDM调制解调MIX混合MS移动台MSC移动交换中心MSK最小移频键控MSIN移动台识别码MSRN漫游NNAM号码分配模块NC空、不接NO NETWORK无网络QQ正交支路RRAM随机存储器REF参考、基准RESET复位RF射频RFADAT射频频率合成器数据RFAENB射频频率合成器启动RSSI接收信号强度指示RX接收RXON接收开RXIFP接收中频信号正RXIFN接收中频信号负RF PCB射频板RACH随机接入信道RD读RFI射频接口ROM只读存储器ROW行RSSI场强RXVCO收信压控振荡器TTDMA时分多址TEMP温度监测TXVCO发信压控振荡器TP测试点TX发信TX EN发送使能TXON发送开TACS全接入移动通信系统TCH话音通道TEST测试TRX收发信机TXC发信控制TX-IF发信中频WWATCH DOG看门狗WCDMA宽带码分多址WD-CP看门狗脉冲WDOG看门狗WR写。
slic接口电路工作原理Slic接口电路工作原理1. 什么是Slic接口电路•Slic接口电路（Subscriber Line Interface Circuit）是一种通信电路，用于连接计算机和电话网络之间的通信。
•它在计算机和电话交换机之间传输数字和模拟信号，使得双方可以进行通话和数据传输。
2. Slic接口电路的组成部分Slic接口电路主要由以下几个组成部分构成： - 输入电路：负责将模拟信号转换为数字信号，以便计算机进行处理。
- 输出电路：将计算机生成的数字信号转换为模拟信号，以便电话交换机进行处理。
- 控制电路：负责控制信号的传输和处理，包括通话状态的切换、拨号等功能。
3. Slic接口电路的工作原理Slic接口电路的工作原理可以简要概括为以下几个步骤： 1. 拨号：当用户拨号时，电话交换机会通过Slic接口电路向计算机发送拨号信号。
2. 输入转换：Slic接口电路的输入电路会将拨号信号从模拟信号转换为数字信号，并传输给计算机进行处理。
3. 计算机处理：计算机接收到数字信号后，会进行相应的处理，包括识别拨号号码、产生通话信号等。
4. 输出转换：Slic接口电路的输出电路会将计算机生成的数字信号转换为模拟信号，并传输给电话交换机进行处理。
5. 通话状态切换：当连接建立后，Slic接口电路会维持通话状态，确保双方可以进行正常通话。
6. 通话结束：当通话结束时，双方挂断电话，Slic接口电路会相应地进行处理。
4. Slic接口电路的应用领域Slic接口电路广泛应用于电话通信系统中，包括有线电话网络和移动电话网络等。
它是电话交换机与计算机之间进行数据交互和通话的关键部分，使得电话系统能够实现更多功能和服务。
5. 总结Slic接口电路是一种连接计算机和电话交换机的通信电路，通过输入、输出和控制电路的协作，实现数字信号和模拟信号的转换和传输。
它在电话通信系统中起着重要的作用，使得双方能够进行通话和数据交互。
220v转usb插座原理220V转USB插座原理1. 引言现代生活中，人们对于手机、平板、数码相机等电子设备的依赖越来越深。
而这些设备的充电通常需要使用USB接口，而家庭中的电源通常是220V交流电。
为了满足用户需求，220V转USB插座应运而生。
本文将介绍220V转USB插座的原理及工作过程。
2. 电压转换原理220V交流电需要经过一系列的处理才能转换成适合USB设备的直流电。
首先，220V交流电进入插座后，通过整流器将交流电转换为直流电。
整流器的作用是将电流的方向整流为单向，使其变为正弦波的正半周波。
然后，电流通过滤波器进行滤波，去除电流中的高频噪声。
接下来，电流进入稳压电路，稳压电路的作用是将电流的电压稳定在5V，以满足USB设备的要求。
最后，电流进入USB 接口，供USB设备充电或传输数据。
3. 整流器的工作原理整流器是将交流电转换为直流电的关键组件。
在整流器中，通常使用二极管来实现整流的功能。
二极管是一种具有正向导通特性的半导体器件，当电流的方向为正时，二极管正向导通，电流可以顺利通过；当电流的方向为负时，二极管反向截止，电流无法通过。
通过这样的正向导通和反向截止的特性，整流器可以将交流电转换为单向的直流电。
4. 滤波器的作用滤波器是为了去除电流中的高频噪声，使电流变得更加平稳。
在滤波器中，通常使用电容器和电感器来实现滤波的功能。
电容器可以储存电荷，当电流的方向发生变化时，电容器会释放储存的电荷，使电流变得更加平滑。
而电感器则可以阻止高频信号通过，只允许低频信号通过。
通过使用电容器和电感器的组合，滤波器可以有效地去除电流中的高频噪声。
5. 稳压电路的原理稳压电路的作用是将电流的电压稳定在5V，以满足USB设备的要求。
在稳压电路中，通常使用稳压二极管来实现稳压的功能。
稳压二极管是一种具有稳压特性的半导体器件，它的导通电压和截止电压都很稳定，不会受到外界电压的影响。
通过使用稳压二极管，稳压电路可以将电流的电压稳定在5V。
手机电路的构成和工作原理手机电路的构成和工作原理解剖手机的大脑：键盘电路怎么回事手机的大脑主要由逻辑控制部分与其接口电路组成，主要功能是实现对整机所有操作的控制，包括手机与基站间通信的连接控制，手机将接收到的信号进行转变还原成声音或字符的整个过程控制，将须传送的声音或字符变换成无线电波发射出去整个过程的控制，以及对键盘、显示、振铃等电路的控制。
逻辑控制部分电路主要包括微处理器、数据存储器、程序存储器等，逻辑接口电路包括键盘电路、显示电路、用户识别卡(SIM卡)电路、实时时钟电路、振铃振动及状态指示灯电路、键盘和显示背景灯电路等。
下面让我一一道来它们在手机中的作用:一、逻辑控制部分电路1.微处理器手机中的微处理器类似计算机中的中央处理器(CPU)，它是整台手机的控制中枢系统，也是逻辑部分的控制核心。
微处理器通过运行存储器内的软件及调用存储器内的数据库，达到对手机整体监控的目的。
凡是要处理的数据都要经过CPU来完成，手机各个部分管理等都离不开微处理器这个司令部的统一、协调指挥。
随着集成电路生产技术及工艺水平的不断提高，手机中微处理器的功能越来越强大，如在微处理器中集成先进的数字信号处理器(DSP)等。
2.数据存储器数据存储器(RAM)的作用主要是存储一些手机运行过程中须暂时保留的信息，比如暂时存储各种功能程序运行的中间结果，作为运行程序时的数据缓存区。
手机中常用的存储器是静态存储器(SRAM)，又称随机存储器，其对数据(如输入的电话号码、短信息、各种密码等)或指令(如驱动振铃器振铃、开始录音、启动游戏等指令)的存取速度快，存储精度高，但其中所存信息一旦断电，就会丢失。
数据存储器正常工作时须与微处理器配合默契，即在由控制线传输的指令的控制下，通过数据传输线与微处理器交换信息。
数据存储器提供了整个手机工作的空间，其作用相当于计算机中RAM内部存储器。
3.程序存储器部分手机的程序存储器由两部分组成，一个是快擦写存储器(FlashROM)，俗称字库或版本;另一个是电擦除可编程只读存储器(EEPROM)，俗称码片。
摘要本次设计主要是用单片机SST89E564RD实现用户接口电路中的振铃控制功能，设置四个用户中某一用户振铃，通过LCD显示振铃用户。
SST89E564RD是一款内嵌89C52 核的单片机，除具有89C52 的所有资源外，还增加了768 字节的XRAM（地址范围100H-2FFH）；增加了64K Block0 的Flash（地址范围：0000H-FFFFH），原89C52 的8K Flash 为Block1，占用10000H-11FFFH的地址空间。
出厂时SST89E564RD 中已经固化与Keil 连接的仿真软件SoftICE，该Firmware 与Keil 一起可将C 或汇编生成的代码通过串口直接下载到Block0 中，且可在线调试，该软件占用Block1 的前4K 和Block0 的后1K Flash 空间，调试时占用串口和定时器2。
交换技术的教学目的是通过教学和必要的实验环节，使学生了解程控交换电信网的现状与发展，使学生掌握程控交换原理与技术，及部分交换网络芯（如 T 接线器与 S 接线器等）的工作原理，在此基础上，通过对信令方式与其他通信网的学习而把握电信网与计算机网络的发展趋势——综合业务数字网（ISDN）。
关键词：交换技术、SST89E564RD、单片机、振铃AbstractThis design is mainly based on single chip SST89E564RD achieve user interface circuit control functions, setting the ringing of a user four users, through the LCD display ringing ringing users.SST89E564RD is in a nested 89C52 nuclear single-chip 89C52, besides hav ing all the resources outside, still added 768 bytes of XRAM (address range 2FFH); 100H - Increased a64k Block0 Flash (address range: 0000H - FFFFH), former the 8K Flash for Block1 89C52, occupy 10000H - 11FFFH address space. Factory has SST89E564RD solidification and SoftICE Keil connection simulation software, the Firmware and Keil together can be C or assembler generated code through a serial port directly downloaded to Block0, and can be online debugging, this software occupies the Block1 before the Block0 4K and earn Flash space, after adjustment occupy serial and timer 2. Exchange technology teaching purpose is through the teaching and the necessary experiment links, so that students understand program-controlled exchange the status and development of telecommunication network, to make the students master the principle and technology of program-controlled exchange, and part of the exchange network core (such as T wiring sensor and S wiring devices such as) work principle, on this basis, through the communication with other signaling way to learn and master telecommunication network and computer network development trends - integrated services digital network (ISDN).Keywords: Exchange technology, SST89E564RD, SCM, ringing目录摘要 (1)1.时分交换系统组成及原理时分复用是建立在抽样定理基础上的，因为抽样定理使连续的模拟信号有可能被在时间上离散出现的抽样脉冲值所代替。
程控数字交换机的基本硬件结构电话网络中的任意两点之间要想进行通信，需要在两点之间建立传输通道，电话网络为电路提供交换方式，建立传输信道。
因此，在电话交换中使用的是电路交换方式。
程控数字交换机实质上是通过计算机的“存储程序控制”来实现各种接口的电路接续、信息交换及其他的控制、维护和管理功能的。
虽然不同类型、不同用途的程控数字交换机的具体结构不相同，但是它们的基本硬件结构是相同的。
整个交换机由两部分组成：话路系统和控制系统。
（1）话路系统。
将用户线连接到交换网络以沟通通话回路的系统称为话路系统。
话路系统可以分为用户级和选组级两部分，主要包括用户电路、用户集线器、中继器、交换网络（接续网络）、扫描电路（包括用户扫描电路、中继扫描电路）、控制信号分配电路（电路话路接口设备）及网络控制电路（驱动器）等部件。
①用户电路。
用户电路包括模拟用户电路和数字用户电路（digital line circuit，DLC）两种类型，是每个用户话机独用的设备，只为一个用户服务。
用户电路包括用户状态的监视等与用户直接有关的功能。
在电子交换机尤其是在数字交换机中，用户电路的功能越来越强大。
•模拟用户电路。
若用户线连接的终端是模拟话机，则用户线称为模拟用户线，其用户电路称为模拟用户电路。
模拟用户电路有模/数（A/D）转换和数/模（D/A）转换的功能。
•数字用户电路。
数字用户电路是数字用户终端设备与程控数字交换机之间的接口电路。
根据接口的不同，数字用户电路可分为S接口数字用户电路和U接口数字用户电路。
②用户集线器。
用户集线器用来进行话务量的集中或分散。
③中继器。
出中继电路和入中继电路是与其他电话交换机的接口电路，其作用是传输交换机之间的各种通信信号，监视局间通话话路的状态。
出中继器和入中继器中的某些继电器或触发器由CPU驱动，以完成电路状态的转移。
中继器分为模拟中继器和数字中继器两种类型。
•模拟中继器。
模拟中继器是数字交换机与其他交换机之间采用模拟中继线相连接的接口电路，它是为数字交换机适应模拟环境而设置的。
现代交换原理-重点及复习内容《现代交换原理》第1章概论全互连式的缺点(P1)：1、线对数量随终端数的平方增加。
2、当终端相距较远时，两地间需要大量的长途线路。
3、每个终端都有(N-1)对线与其他终端连接，因而每个终端需要(N-1)个线路接口。
4、增加第(N+1)个终端时，必须增设N对线路。
因此，全互连式仅适合于终端数目较少，地理位置相对集中，且可靠性要求很高的场合。
有了交换设备(P2)：1、尽管增加了交换设备费用，但它的利用率很高，相比之下，总的投资费用将下降。
2、易于组成大型网络数据通信和语音通信的区别(P3)1、通信对象不同。
2、传输可靠性不同。
一般而言，数据通信的比特差错率必须控制在10^-8以下，而话音通信比特差错率可高达10^-3。
3、通信的平均持续时间和通信建立请求响应不同。
4、通信过程中信息业务量特性不同。
利用电话网络进行数据传输的缺点(P4)：1、在电话网络中进行数字信号传输至少需要经过A/D和D/A两次变换，增加了信号传输的开销。
2、数据量很大时信道无法满足传输要求。
3、数据量很小时会浪费网络传输资源。
电路交换的主要优缺点(P5)：电路交换的主要优点①信息的传输时延小，且对一次接续而言，传输时延固定不变。
②交换机对用户的数据信息不存储、分析和处理传用户数据信息时不必附加许多控制信息，交换机在处理方面的开销比较小信息传输效率比较高。
③信息的编码方法和信息格式由通信双方协调，不受网络的限制。
电路交换的主要缺点①电路接续时间较长。
②电路资源被通信双方独占，电路利用率低。
③不同类型的终端（终端的数据速率、代码格式、通信协议等不同）不能相互通信。
④有呼损。
报文交换(P5)：基本原理是“存储—转发”。
1、报文交换的主要优点①可使不同类型的终端设备之间相互进行通信。
②在报文交换的过程中没有电路接续过程，且线路利用率高。
③无呼损。
④可实现同文报通信，即同一报文可以由交换机转发到不同的收信地点。
