智能疏散系统技术规格书

工程

智能消防应急疏散指示系统

技术规格书

目录

1、总体原则 ........................................... 1

2、招标范围 ........................................... 1

3、智能消防应急疏散指示系统产品采用的标准 ............. 1

4、技术条件 ........................................... 2

4.1智能消防应急疏散指示系统 ........................... 2

4.2智能疏散标志灯 ..................................... 3

4.3智能消防应急灯具控制器 ............................. 4

4.4消防应急灯具专用应急电源（分布电源） ............... 6

4.5 提供的信号接口 ..................................... 6

1、总体原则

为提高本项目 智能化管理程度提高灾害时人员 科学、合理、快速、安全的疏散 ，

本项目采用集中电源集中控制型智能消防应急疏散指示系统。

本项目采用的智能消防应急疏散指示系统应具有标准串行接口， 可实现与火灾自 动报警系统的通讯， 接收火灾报警系统的报警位置信息， 疏散系统主机按照报警点自 动形成最佳的疏散路线， 并控制系统内智能疏散标志灯点亮相应的指示箭头， 开启安 全通道的安全出口标志灯， 关闭危险区域安全出口标志灯， 引导人员沿安全通道通过 安全出口快速疏散。 应急时系统内智能疏散标志灯闪烁工作， 提高疏散标志灯的醒目 程度，强化疏散引导效果。

系统内所有灯具采用集中电源供电， 灯内不设蓄电池， 灯具通过电源总线和通讯 总线连接到智能疏散系统主机，电源线和信号线均采用直流安全电压供电 (DC36V)，

系统内所有灯具均有独立地址编码， 方向疏散标志灯设计为双向箭头， 应急时方向疏 散标志灯均可以改变方向， 系统应针对火灾报警系统每一个探测器的报警都有一套疏 散预案。

本系统中产品应通过国家消防电子产品质量监督检验中心检验， 并具有公安部消 防产品合格评定中心颁发的型式认可证书。

2、招标范围

集中电源集中控制型智能消防应急疏散指示系统。

3、智能消防应急疏散指示系统产品采用的标准 设备所涉及的产品标准、规范；工程标准、规范；验收标准、规范等必须完全满 足所有中华人民共和国的条例及规范，包括但不限于此：

《 GB17945-2000/2000 消防应急灯具 》

《 GB50016-2006 建筑设计防火规范 》

《 JGJ-T16-2008 民用建筑电气设计规范》

《 GB50045-95 高层民用建筑设计防火规范》

《 GB50314-2006 智能建筑设计标准》

《 GBJ133-90 民用建筑照明设计标准》

GB15630-1995 消防安全标志设置要求》

《 GB50034-2004 建筑照明设计标准》

《 GB13495-92 消防安全标志》

《DB21 1231-2002消防安全标志设计施工及验收规程》

4、技术条件

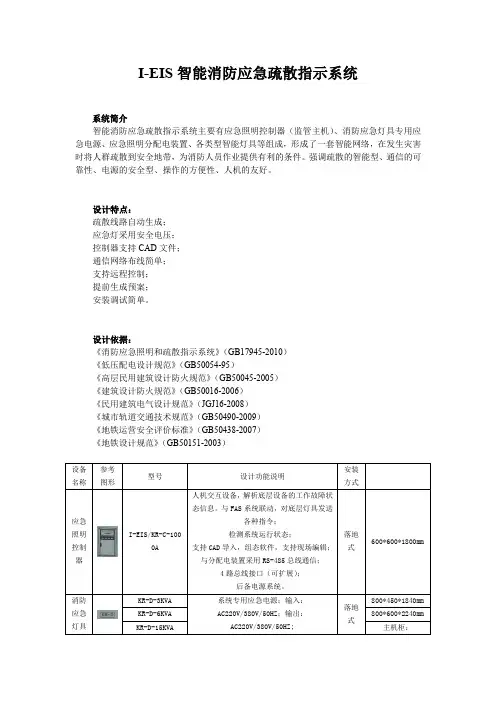

4.1 智能消防应急疏散指示系统

4.1.1 基本要求

1) 系统构成简单，稳定可靠，安装方便；

2) 系统为集中电源集中控制型；

3) 系统内灯具供电和通讯线路可共管穿线；

4) 系统灯具统一采用集中电源供电，供电电压为直流安全电压( DC36V)；

5) 系统电源采用集中供电，分散设置，不采用中央电池总站形式；

6) 所有灯具均有独立地址；

7) 采用主机和分布电源联网方式；

8) 系统应保障长距离信号传输的可靠性 , 具有四公里以上长距离传输的工程经验；

9) 系统控制主机应能通过标准串行接口( RS232/485)与火灾报警系统主机连接， 以实现自动联动功能；

10) 系统应具备人工手动和自动输入火灾报警位置信息使系统转入应急状态的功能。

4.1.2 功能要求

1) 智能消防应急疏散指示系统能和火灾报警系统通讯， 自动接收火灾报警系统的火 灾报警信号，以此作为联动预案执行的依据；

2) 智能消防应急疏散指示系统能对应每一个火灾报警探测器发出的火灾报警信号 有一套应急疏散预案；

3) 系统能检测供电电源、供电线路及通讯线路的开路、短路故障以及灯具的光源及 通讯等主要故障；

4) 本系统操作界面由交互式软件支持，具有友好的图形操作界面，易操作管理；

5) 智能疏散控制系统具备和 FAS系统联动的功能；

6) 正常情况下， 智能疏散系统可设置智能疏散标志灯常亮工作就近指向最近的安全 出口，智能安全出口标志灯点亮；

7) 火灾时， 系统可根据火灾报警系统的报警位置信息以手动或自动两种方式转入应 急状态，控制系统内智能方向疏散标志灯的箭头指示方向，指向真正安全的安全 出口，关

闭危险区域的安全出口标志灯，开启安全区域的安全出口标志灯起到安

全疏散的作用；

8) 应急状态下智能疏散标志灯进行频闪工作状态。

4.2 智能疏散标志灯

1) 灯具类型要求 智能消防应急标志灯安装于疏散通道地面、墙壁及疏散安全出口处，采用嵌地、 壁挂两种安装方式； 壁挂式智能疏散标志灯外壳及框架结构应采用不燃或难燃铝合金材料，具有防 腐功能；

壁挂式疏散标志灯厚度不超过 20mm； 方向式智能疏散标志灯采用双箭头图案，针对每一报警点都可改变指示方向； 智能安全出口标志灯采用文字或图形； 袋形走道可采用单向箭头配人形图案。

2) 基本要求 智能疏散标志灯采用集中电源集中控制型，灯内不设蓄电池，由系统集中供电， 工作电压为直流安全电压( DC36V)； 智能疏散标志灯均有独立地址编码，主控制电路采用微处理器集成电路，光源) 智能疏散标志灯应具有频闪、开灯、灭灯、改变方向等功能； 智能疏散标志灯具有频闪功能，通过频闪在视觉上引起人们的注意，闪烁频率 等参数满足 GB17945-2000标准的要求； 产品通过国家消防电子产品质量监督检验中心检验，获得公安部消防产品合格 评定中心型式认可证书。

3) 安装要求 墙面安装的智能疏散标志灯以及门上方安装的安全出口标志灯采用壁挂明装方 式，不采用预埋盒安装，墙面预留普通 86 接线盒进行接线，安装方便； 地面安装的智能疏散标志灯应具有防潮防腐功能，具有可靠的防护措施，防护 等级应达到

IP65 以上；

本系统灯具供电线路和通讯线路应能共管穿线。

4) 光源要求 智能疏散标志灯光源采用超高亮 LED发光二极管，光源使用寿命不低于 5

万小时； 灯具内光源需进行匀光处理，能产生均匀的背景光。

5) 接线要求

智能疏散诱导标志灯内部布线应周密安全，转线位置应有保护，不会造成短路、 断路、漏电现象。导线的耐压级别为不低于 500V，耐温不小于 105℃，导线端 头均做涮锡处理，导线最小截面应符合国标要求。

6) 电气要求

智能疏散诱导标志灯线路连接采用插接方式，便于更换。 智能疏散诱导标志灯主要电气指标：

额定绝缘电压： 500V

额定工作电压： DC24V～ DC50V

标志灯表面亮度： 15～300cd/m2

最大亮度与最小亮度之比：不大于 10：1，不小于 5： 1 整灯功耗：≤ 1.5W

7) 其它要求

智能疏散标志灯内置变压 / 稳压器件等发热元件在 25℃± 3℃条件下，部件的表 面最高温度不超过 85℃；

智能疏散标志灯外部接线应方便日常维护。 智能疏散标志灯内部电路应进行防潮、防霉、防盐雾等处理； 智能疏散标志灯内部 LED光源的设计应便于更换； 智能疏散标志灯应外观平整、光洁、无锈蚀和划痕，表面无腐蚀、涂履层剥落和 起泡现象，紧固部位无松动，结构稳固，不变形。

灯具内部所有电路板均通过安装螺钉紧固， 不会松动。 灯具内部各部件布局满足 电器安装要求。

灯具供电和通讯线路共管穿入。

4.3 智能消防应急灯具控制器

4.3.1 基本要求：

1) 主机采用高可靠性工业控制计算机；

2) 采用 17 寸大屏幕液晶显示器

3) 系统组成简单，带载能力强；

4) 具有标准串行总线数据接口( RS232/485)可接收消防报警控制器给出的火灾报 警信息；

5) 可对每个灯具的工作状态进行实时监控， 具有不间断、巡检故障主报功能，

6) 应具有直观的人际交互图形操作界面，可方便系统设备和预案的编辑；

7) 采用柜式机落地安装方式，主机安装于建筑内消防控制中心内。

4.3.2 功能要求

1) 主机设免维护备用蓄电池组， 通过主机上的消防应急灯具专用应急电源对备用电 池组进行充电，同时具备备用电源过压、失压等监视功能蓄电池组可连续充放电 (90%充放电) 1000次以上，应急转换时间不超过 5 秒。

2) 主机具有最佳疏散路线数据库，发生火灾时，主机能按照最佳疏散路线 ，控制不 同种类的灯具发出频闪、开灯、灭灯、改变指示方向，指引人员沿预案逃生路线 逃生。为人员在混乱的火灾现场提供一条快捷、有效的逃生路线。

3) 主机在内部软件和硬件的控制下，具有以下功能： 远程控制出口灯具灭灯、开灯、频闪。 远程控制双向可调标志灯改变指示方向，开灯、灭灯、频闪。 对系统内部设备的运行状态进行监控。

监视设备的故障状态和故障发生时间，实时查询、记录和打印信息，发出声 光报警提醒监控人员，确保系统的正常运行。

向灯具发送控制指令、控制疏散引导的方向、显示其所有工作状态。 主机在与其相连的消防应急标志灯之间的连接线开路、短路时能发出声光故 障信号并指示故障部位，声故障信号能手动消除，当有新的故障信号时，声 故障信号能再启动，光故障信号在故障排除前可保持。

主机在下述情况下将发出声光故障信号并指示故障类型，声故障信号能手动 消除，光故障信号在故障排除前将保持，故障期间消防应急标志灯应能转入 应急状态：

主机的主电源欠压 主机的备用电源的充电器与备用电源之间的连接线开路短路 主机与为其供电的备用电源之间的连接线开路短路 当主机控制灯具时，主机能控制并显示应急电源的工作状态(主电、充电、 故障状态)，且在与应急电源之间连接线开路或短路时，发出声光故障信号。 主机内对信号总线及电源总线均采用短路隔离器进行短路保护。 主机能以手动自动两种方式使与其相连的所有消防应急灯具转入应急状态， 且设有强制使所有消防应急标志灯转入应急状态的按钮，该按钮启动后应急电

源不受过放电保护的影响。

4.3.3 技术要求 具有信息的接收、发送和应急灯控制指令的发送，应急灯状态信息的接收功能。 主机由交互式操作软件支持，实时解析底层设备信号，接收来自消防报警设备 的火灾联动信息。在日常维护中声光报警显示设备各种故障信息；在火灾发生 时，根据火灾联动信号，选择相应应急预案，启动并控制各种标志灯。

主机能保存、打印系统运行时的日志记录，并有自动数据备份功能，数据存储 容量不小于 100000 条。

主机由工业控制计算机，液晶显示器、打印机、集中供电电源、标准的串行接 口等组成，构成简单。

主机对故障和火警信息具有精确定位功能，并能调出平面图形。 主机可显示灯具的箭头指示方向，在主机上即可看出疏散路线和方向。 主机联动编程条数无限制，可编制
