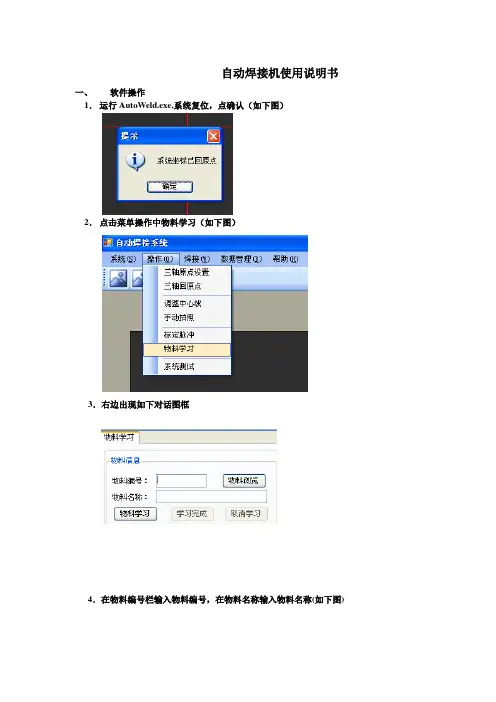

自动焊接机使用说明书
一、 软件操作
1． 运行AutoWeld.exe,系统复位，点确认（如下图）
2． 点击菜单操作中物料学习（如下图）
3．右边出现如下对话图框
4．在物料编号栏输入物料编号，在物料名称输入物料名称(如下图)
5．点上图中物料学习（如下图）
6．将鼠标放在下图位置
7．按键盘上下左右和Page Up和Page Down键，移动工件到MARK点位置（如下图十字线）
8．用鼠标左键点击上图十字线，显示其坐标，点击鼠标右键选择设置MARK坐标（如下图）
9．将鼠标放在下图位置（红色位置）
10．移动晶体到下图位置，点鼠标左键画晶体范围框，点增加晶体，再点鼠标右键分别选择设置XYW坐标脉冲和设置晶体区域（如下图）
11．建立晶体摸板，画焊盘框（如下图），点鼠标右键，选择增加晶体摸板
12．输入摸板编号和摸板说明，调节二值化阀值如下图，按保存，保存结果，按退出退出界面
13．按浏览选择上面摸板，选择自动焊接、双焊盘，最后点击晶体学习完成
14．重复10~13，将所有晶体按按上述方法学习一次（同样晶体摸板可选用一个）点学习完成，按确定
15．如果是多个电路板学习，则移动到下第N电路板MARKn，操作如7。
16．点击菜单焊接中自动焊接（如下图）再点自动焊接对话栏中自动焊接，开始焊接
17．焊接完成后，点是或否
18．人工焊接，点击菜单焊接中手动焊接（如下图），点物料信息中物料浏览，选择要手动焊接的物料，点击物料信息中手动焊接，开始人工焊接
19．按住Ctrl键，点击鼠标左键可快速移动焊盘位置到中心，按空格键发焊接信号，发完焊接信号后，自动移动到下一个晶体位置，重复18，直到焊接完毕，按16操作。
△警告
常不臭将手J»入鼠极之间
焊接时请注总不嬰将手、手措ffc入Ife按之间。
请不要在輝按中Ul后马上滋摸輝接IMt及电柢邮分 工件悍接部位及电根、支架等部掠会产吃商覗.
可能金弓I起建峦*请斗要融揽•
WttM
忆1金接地、徂生故障和as吐时会谨成■电。
SHE用单相 AC1D0^1W/2M^240V 的电译
刎定以外的电源.则容品引起火灾和触电.
请率周擦喲t定的电线、电炭
如架便用專址不足的屯线、电缆.城甘接绒力法不准确・可能空别起火 夫和融电.
情不昨伤电■电毎碎电橄
请不要踩*拧、拉电缆.
电ftmtt.会造成絶壮、短路.屯火口
品晏悔rr业换时’请与紳衲商或本公可联冠
异常时莆停止运行
有癒更气味、异常声并，斤常监迪.月烟零异常观獄发生时.如宋驶程 缝變运行.会J&fAtetfev火応
请J即万环餡商或取公司联韻.
使用««»的人员请不玮近
他瓦心赃起膊器怖人扯，险企御刮生生的许町，甘则诸平啞接班援件中 的谭按机、焊接作业场所*
娇接机通皑中会产牛磁场.黛响起轉務购1E常工杵•
请使用探护手住*氏袖腮裝、革制的信希劣保护哌装•飞雜如蹩宜整探 触到皮跌.会越破烧也.
晴断保护報備
直接用眼看焊接产生的E«S・会15成書畸疼痛.卅杲Uft逬入眼畤町能 会适1•注意事项
A®尊❶❶0❶0 OO 底失明・△注意
请
如果电气部品碰到水.可能会造成触电和短路.
在处理接续电at的接％■子时•请便用适当的工具（剥线机和压着工具） 请不要损伤内部的铜线，会造成火灾.触电.
请设置在水平无倾斜的场所
装E：倾倒.从设竝的场所趺落•会造成装蜀的损坏.
请不要在本体上面放置装水的容黔
有水洒出会破坏绝缘.造成潞电和火灾.
请不要血可*#
焊接时发生的E澱散落到可燃物上.会造成火灾。在可燃物不能清除的 场含•请在可燃物上!I盖不燃性的盖了。
请不要覆盖毛毯、布等
使用中请不要覆盖毛毯、伤等.可能会造成加热.起火。
实用文档
文案大全
延锋座椅OTC机器人焊接系统操作说明
实用文档
文案大全 一、操作步骤
1、 上工准备：
a、 上电；（顺序：变压器、焊接电源、机器人控制箱、系统主控箱）
b、 压缩气开启；
c、 检查焊丝、混合气是否充足，并确认气体流量；
d、 检查焊枪部位是否正常（导电嘴、喷嘴）；
e、 检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”打开，然后副操作盒处“运转准备”启动，打开外部轴伺服及读取外部轴位置数据
f、 检查夹具是否正常，并在水平位置，检查工件设定是否正确；
g、 按“机器人启动”第一次启动机器人伺服，成功后指示灯闪动，按第二次启动机器人自动模式，成功后指示灯亮，并确认其在起点在安全位置（区域干涉）；
h、 三色灯只“绿”灯亮，系统准备就绪；
i、 工件准备，进入工作状态。
2、 下班准备：
a、 机器人、夹具回到起点位置；
b、 断电；（顺序：系统主控箱、机器人控制箱、焊接电源、变压器）
c、 压缩气关闭，混合气关闭；
d、 现场飞溅清理。
3、 运转条件：
a、 系统运转准备好，自动状态，触摸屏显示自动焊接画面；
b、 机器人自动模式，伺服启动且在安全位置；
c、 无报警信号(机器人报警，外部轴电机报警)
d、 三色灯只绿灯亮，自动焊接准备好
e、 三色灯红灯（报警或紧急停止），绿灯亮（准备好），绿灯闪（系统运转中），黄灯亮（待机状态，机器人未准备好），黄灯闪（机器人停止中）；
f、 两主操作盒分别对应两个工位的启动、预约、再启动、预约指示及预约解除，运转中如有停止发生，预约启动会自动解除。所有停止按钮功能相同
4、 触摸屏操作说明
a、 系统非常停止中
检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”是否可靠打开后，扣押副操作盒上“运转准备”按钮
实用文档
文案大全
b、 扣押“运转准备”
启动主轴伺服电机，读取两工位外部轴位置数据，并且允许机器人操作，否则不能进行。
电子行业电路板焊接机操作说明书
操作说明书
一、操作前须知
1. 本机属于电子行业电路板焊接机，操作前请详细阅读本说明书，并熟悉本机的结构和相关功能。
2. 操作本机需要经过专业培训，并持有相关操作证书。未经培训和持证人员严禁操作本机。
3. 在操作本机前，请确保电源已接通，并确认周围环境安全无隐患。
二、机器参数及结构
本机器是一台电路板焊接机，具有以下主要参数和结构：
1. 工作电压：220V，50Hz；
2. 功率：1000W；
3. 焊接速度：5-10秒/个；
4. 焊接温度：200℃-260℃；
5. 焊接头径：0.3mm-1.0mm。
机器结构请参见附图1（附图请忽略，具体操作细节已文本说明中描述）。
三、操作步骤 1. 确保机器已接通电源，并处于待机状态，待机指示灯亮起。
2. 将需要焊接的电路板放置于工作台上，并调整焊接头至合适位置。
3. 打开机器电源开关，待电源指示灯亮起后，机器即进入工作状态。
4. 选择合适的焊接头径，根据实际需求调节焊接温度，可通过面板上的控制按钮进行调节。
5. 确保焊接头处于合适的加热状态后，将其靠近电路板上待焊接的元件。
6. 在焊接头与元件接触的同时，轻轻施加一定的压力，保持约5-10秒钟。
7. 松开压力后，焊接头离开电路板，并等待焊接头冷却。
8. 检查焊接点，确保焊接牢固且无明显异常。
9. 焊接完成后，关闭机器电源开关，等待机器自动冷却。
四、注意事项
1. 操作机器时，请注意个人安全，避免触摸机器加热部分以免烫伤。
2. 操作本机需要佩戴相应的防护手套和眼镜，保护自己免受灼伤和异物刺激。
3. 确保机器周围环境通风良好，避免机器过热或引发火灾等危险。
4. 若操作过程中出现异常情况，请立即停止操作，并通知维修人员进行检修。 五、维护保养
1. 操作结束后，要对机器进行清理，保持机器干净整洁。
2. 定期检查机器线路和连接部分是否松动，若发现问题请及时处理。
