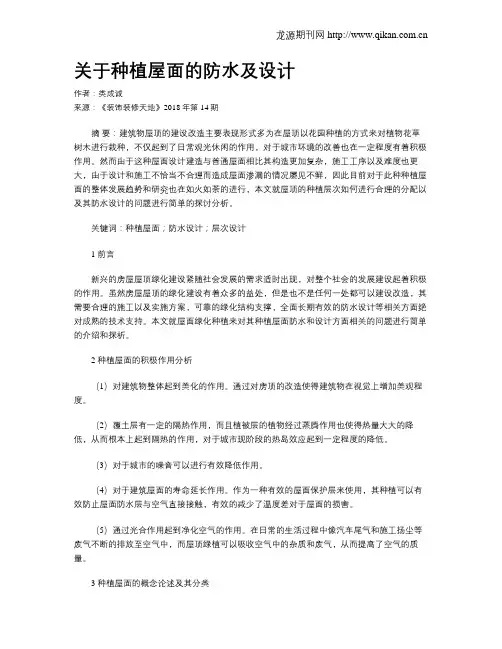

关于种植屋面的防水及设计作者:类成诚来源:《装饰装修天地》2018年第14期摘要:建筑物屋顶的建设改造主要表现形式多为在屋顶以花园种植的方式来对植物花草树木进行栽种,不仅起到了日常观光休闲的作用,对于城市环境的改善也在一定程度有着积极作用。
然而由于这种屋面设计建造与普通屋面相比其构造更加复杂,施工工序以及难度也更大,由于设计和施工不恰当不合理而造成屋面渗漏的情况屡见不鲜,因此目前对于此种种植屋面的整体发展趋势和研究也在如火如荼的进行,本文就屋顶的种植层次如何进行合理的分配以及其防水设计的问题进行简单的探讨分析。
关键词:种植屋面;防水设计;层次设计1 前言新兴的房屋屋顶绿化建设紧随社会发展的需求适时出现,对整个社会的发展建设起着积极的作用。
虽然房屋屋顶的绿化建设有着众多的益处,但是也不是任何一处都可以建设改造,其需要合理的施工以及实施方案,可靠的绿化结构支撑,全面长期有效的防水设计等相关方面绝对成熟的技术支持。
本文就屋面绿化种植来对其种植屋面防水和设计方面相关的问题进行简单的介绍和探析。
2 种植屋面的积极作用分析(1)对建筑物整体起到美化的作用。
通过对房顶的改造使得建筑物在视觉上增加美观程度。
(2)覆土层有一定的隔热作用,而且植被层的植物经过蒸腾作用也使得热量大大的降低,从而根本上起到隔热的作用,对于城市现阶段的热岛效应起到一定程度的降低。
(3)对于城市的噪音可以进行有效降低作用。
(4)对于建筑屋面的寿命延长作用。
作为一种有效的屋面保护层来使用,其种植可以有效防止屋面防水层与空气直接接触,有效的减少了温度差对于屋面的损害。
(5)通过光合作用起到净化空气的作用。
在日常的生活过程中像汽车尾气和施工扬尘等废气不断的排放至空气中,而屋顶绿植可以吸收空气中的杂质和废气,从而提高了空气的质量。
3 种植屋面的概念论述及其分类(1)种植屋面的基本概念论述:其大致可理解为以铺设种植土或者放置种植容器来达到进行植物种植目的的建筑屋面。
屋面种植都有哪些要求及注意事项?一、种植屋面设计应包括下列内容:1 计算建筑屋面结构荷载;2 屋面构造系统设计(轻型,重型);;3 给排水系统设计;4 选择耐根穿刺防水材料和普通防水材料;5 耐根穿刺防水保护层;6 确定保温隔热方式,选择保温隔热材料;7 选择种植方式(简单式、花园式、容器式种植)及种植土类型;8 电气照明系统设计;9 园林景观系统设计;10 选择植物种类,制订配置方案;11 细部构造图设计,并绘制细部详图二、防水要求:种植屋面防水层的合理使用年限不应少于 15 年,应采用二道或二道以上防水设防,上道必须为耐根穿刺防水层。
防水层的材料应相容。
三、荷载要求:新建种植屋面工程的结构承载力设计,必须包括种植荷载。
既有建筑屋面改造成种植屋面时,荷载必须在屋面结构承载力允许的范围内。
四、排蓄水复合防水卷材的设计应符合下列要求:1 排蓄水复合防水卷材应符合相对国标和本地区强制实施规范要求;2 排蓄水复合防水卷材的厚度根据排蓄水要求进行选择;3 排蓄水复合防水卷材应结合排水沟分区设置;4 排蓄水复合防水卷材中的卷材为耐根穿刺卷材可以做为一道耐根穿刺卷材。
五、保温隔热层设计应符合下列规定:1 保温隔热层厚度应按所在地区现行建筑节能设计标准计算确定;2 保温隔热材料的选用应符合相对国标和本地区强制实施规范要求;3 保温隔热材料厚度的换算系数:模塑型聚苯乙烯泡沫塑料板和硬泡聚氨酯为1.2;挤塑型聚苯乙烯泡沫塑料板为 1.1。
六、找坡层(找平层)设计应符合下列规定:1 找坡层采用轻质材料或保温隔热材料找坡;2 找坡层上用1∶3(体积比)水泥砂浆抹面;3 找平层厚度宜为 15~20 mm,应留分格缝,纵、横缝的间距不应大于 6 m,缝宽宜为 5 mm,兼作排汽道时,缝宽应为 20 mm。
七、普通防水层一道防水材料的厚度应符合下列规定:1 改性沥青防水卷材应为 4 mm;2 高分子防水卷材应为 1.5 mm;3 带自粘层的防水卷材应为 3mm;4 自粘聚合物改性沥青防水卷材:聚酯胎体应为 3 mm,无胎应≥1.5mm;5 高分子防水涂料应为 2 mm;6 聚合物水泥防水涂料厚度不得小于 2 mm。
房屋屋顶种植屋面防水施工工艺流程房屋屋顶种植屋面环保、绿色,成为现代建筑设计的趋势。
而如何保证屋顶种植的同时不影响房屋的屋面防水功能,成为工艺流程中需要重点考虑的问题。
下面将详细介绍房屋屋顶种植屋面防水施工工艺流程。
一、屋面防水基础处理屋面防水基础处理是整个屋面防水施工的前提,包括屋面结构的检查、屋面基层的处理和防水材料的选择。
首先要检查屋面结构是否完好,如有裂缝、脱落等情况需要及时修缮,确保屋面结构的稳固。
其次,需要对屋面基层进行处理,将要进行防水的屋面基层表面清理干净,确保无油污、灰尘等脏物,以利于防水材料的粘结。
最后,根据屋面使用要求和功能要求,选择合适的防水材料,如水泥砂浆、沥青防水材料等。
二、屋面防水材料涂布处理涂布屋面防水材料是屋面防水的核心部分,涂布过程包括基层处理、底涂、中涂、面涂和加强层的施工工序。
1.基层处理对于基层表面进行预处理,包括底漆处理和防渗滤层处理。
底漆处理包括涂刷锂基、梅丽奥底漆等产品,以便于减弱泥层对基层的水分渗透作用。
防渗滤层处理是在基层表面上涂胶液体,即在防水卷材上涂刷预毀液,以达到防渗、防水的作用。
2.底涂、中涂、面涂将防水材料均匀涂抹在屋面基层上,底涂个中涂涂刷中最重要的一步,整个施工过程中一定要保证涂料的均匀性和厚度,不得出现掉漆、漏涂等情况,确保屋面防水效果的稳定和持久。
3.加强层处理在面涂之后,需要对加强层进行处理,也就是涂布一层防水胶,然后将加强网铺到胶液中,将网格铺平压实,带与带相互叠接,确保加强层的均匀性和紧密度,以增强屋面的防水性能。
三、屋面种植处理在屋面防水结束后,可以按照需要在屋顶上进行种植,屋顶种植分为绿化种植和太阳能光伏板种植两种形式,其中绿化种植较为常见。
在种植过程中需要注意以下几点:1.选择适合屋面种植的植物:适合于移栽生长,抗逆性强的植物,如多肉植物、洋葱等。
2.为植物栽种提供充足的营养和水分。
3.为了保证屋面防水性能,需要在种植层上添加过滤层和保护层,过滤层可采用植物纤维织物,防止土壤跑入防水层;保护层可采用多肉植物作为覆盖,能够承受风吹、日晒、雨淋等自然因素,同时能够保持层土壤的潮湿和稳定,防止水份流失和植物晒死、枯萎。
种植屋面防水施工技术总结摘要:天地湾晴苑地下车库顶板为种植屋面,面积为1.3万平方米,属于二级防水区域,2层3厚上下表面均为聚乙烯聚酯胎Ⅰ型弹性体改性沥青防水卷材(SBSⅠPY PE PE 4 GB 18242-2008),防水层耐水年限为15年。
关键字:施工经验施工技术质量控制Abstract: the heaven and earth bay fine garden for planting roofing, underground garage roof covers an area of 13000 square meters, belong to the secondary waterproof area, 2 thick both up and down surface layer 3 PE type polyester tire Ⅰelastomer modified asphalt waterproofing materials (SBS ⅠPY PE PE 4 GB 18242-2008), the waterproof layer water resistant fixed number of year for 15 years.Key words: construction quality control experience in construction technology 引言根据先前施工经验总结地下室漏水原因。
一是地下室结构的刚性自防水局部失效。
二是由防水材料构成的整体柔性防水层也已破坏。
从而判断刚性结构自防水局部失效与柔性防水层局部破坏有的是同一部位,但多数情况不会在同一部位,这是由于柔性防水层局部破坏后地下水会穿过柔性防水层,进入结构层的外部,在水压力的作用下,水会在柔性防水层与结构混凝土外表面之间,劈开通道,当遇到结构混凝土的自防水失效部位而穿透混凝土进入地下室发生漏渗。
种植屋面防排水设计关键词:构造、防水、耐根穿刺、排水、虹吸、架空、支撑器、乔木在高楼大厦林立的城市中,公共绿地资源是有限的,通常被人所忽视的建筑屋顶通过合理规划、适当种植绿化,完全可以起到增加绿地面积、改善环境品质的作用。
而要实现这一目的,除了需要有成熟的植物和土壤的选择、种植及养护等技术,建筑种植屋面的防排水是其中一个重要的环节。
首先,种植屋面需要具备完善的防排水构造。
种植屋面构造可划分为:植被、种植土、过滤层、排水层、隔离层、防水及耐根穿刺层、保温层、隔汽层、屋面结构层(见附图)1、植被:一般分为地被植物、灌木和乔木。
屋顶花园植被应选用抗旱、抗风的品种。
2、种植土:当覆土厚度大于600mm 时可以采用田园土,即自然土或农耕土,为了减轻结构荷载,建筑楼层屋面往往采用改良土,即在田园土中掺入珍珠岩、蛭石、草炭等轻骨料、肥料混合而成。
种植土的厚度根据种植植物的品种而定:一般的地被植物为100-200mm,小灌木为300-400mm,大灌木为500-600mm,乔木则需要800mm以上。
3、过滤层:设置在排水层上起滤水作用,防止种植土的流失。
一般采用聚酯无纺布作为过滤层。
4、蓄排水层:蓄排水层需要有效的排出雨水,保证植物和种植土不腐烂或不被冲刷掉,同时也可以起到蓄水的作用,在天气干燥时给植物提供水分。
可用作蓄排水层的材料有:塑料或橡胶排水板、蓄排水营养毯、卵石陶粒等。
5、隔离层:为使防水层与排水层之间保持隔离滑动,防止雨天滞留水结冰产生的冻胀应力对防水层的破坏。
通常干铺PE塑料膜或者铺抹低强度等级的砂浆。
6、防水及耐根穿刺层:由于种植屋面植物的根系具有极强的穿透能力,因此,建造屋顶花园时需在传统屋面防水层的基础上增加一层耐根穿刺的防水层。
耐根穿刺防水材料有物理阻根材料、化学阻根材料和机械性能根阻三种。
物理阻根材料是利用材料本身的物理特性来阻挡植物根系,比如铜离子复合根阻防水卷材,胎基中的铜离子具有使植物根系转向生长的特性,从而使防水层不会受到破坏,(需要注意的是铜离子对于竹子这种根状茎类植物是无效的);化学阻根则通常是在弹性沥青涂层中加入可以抑制植物根系生长的生物添加剂,类似除草剂的化学成份,使植物根系不接近防水卷材。

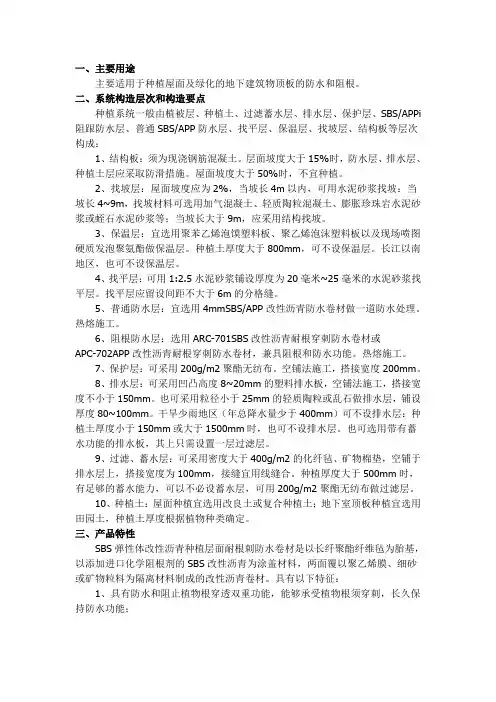

一、主要用途主要适用于种植屋面及绿化的地下建筑物顶板的防水和阻根。
二、系统构造层次和构造要点种植系统一般由植被层、种植土、过滤蓄水层、排水层、保护层、SBS/APPi 阻跟防水层、普通SBS/APP防水层、找平层、保温层、找坡层、结构板等层次构成:1、结构板:须为现浇钢筋混凝土。
层面坡度大于15%时,防水层、排水层、种植土层应采取防滑措施。
屋面坡度大于50%时,不宜种植。
2、找坡层:屋面坡度应为2%,当坡长4m以内,可用水泥砂浆找坡:当坡长4~9m,找坡材料可选用加气混凝土、轻质陶粒混凝土、膨胀珍珠岩水泥砂浆或蛭石水泥砂浆等;当坡长大于9m,应采用结构找坡。
3、保温层:宜选用聚苯乙烯泡馍塑料板、聚乙烯泡沫塑料板以及现场喷图硬质发泡聚氨酯做保温层。
种植土厚度大于800mm,可不设保温层。
长江以南地区,也可不设保温层。
4、找平层:可用1:2.5水泥砂浆铺设厚度为20毫米~25毫米的水泥砂浆找平层。
找平层应留设间距不大于6m的分格缝。
5、普通防水层:宜选用4mmSBS/APP改性沥青防水卷材做一道防水处理。
热熔施工。
6、阻根防水层:选用ARC-701SBS改性沥青耐根穿刺防水卷材或APC-702APP改性沥青耐根穿刺防水卷材,兼具阻根和防水功能。
热熔施工。
7、保护层:可采用200g/m2聚酯无纺布。
空铺法施工,搭接宽度200mm。
8、排水层:可采用凹凸高度8~20mm的塑料排水板,空铺法施工,搭接宽度不小于150mm。
也可采用粒径小于25mm的轻质陶粒或乱石做排水层,铺设厚度80~100mm。
干旱少雨地区(年总降水量少于400mm)可不设排水层:种植土厚度小于150mm或大于1500mm时,也可不设排水层。
也可选用带有蓄水功能的排水板,其上只需设置一层过滤层。
9、过滤、蓄水层:可采用密度大于400g/m2的化纤毡、矿物棉垫,空铺于排水层上,搭接宽度为100mm,接缝宜用线缝合。
种植厚度大于500mm时,有足够的蓄水能力,可以不必设蓄水层,可用200g/m2聚酯无纺布做过滤层。

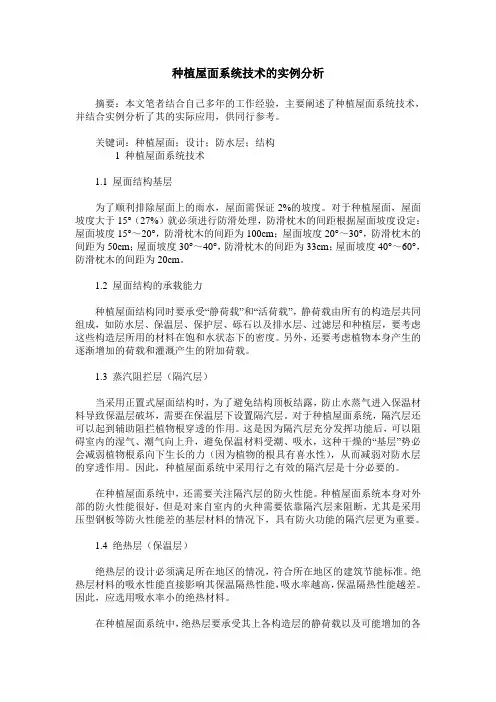

种植屋面系统技术的实例分析摘要:本文笔者结合自己多年的工作经验,主要阐述了种植屋面系统技术,并结合实例分析了其的实际应用,供同行参考。
关键词:种植屋面;设计;防水层;结构1 种植屋面系统技术1.1 屋面结构基层为了顺利排除屋面上的雨水,屋面需保证2%的坡度。
对于种植屋面,屋面坡度大于15°(27%)就必须进行防滑处理,防滑枕木的间距根据屋面坡度设定:屋面坡度15°~20°,防滑枕木的间距为100cm;屋面坡度20°~30°,防滑枕木的间距为50cm;屋面坡度30°~40°,防滑枕木的间距为33cm;屋面坡度40°~60°,防滑枕木的间距为20cm。
1.2 屋面结构的承载能力种植屋面结构同时要承受“静荷载”和“活荷载”,静荷载由所有的构造层共同组成,如防水层、保温层、保护层、砾石以及排水层、过滤层和种植层,要考虑这些构造层所用的材料在饱和水状态下的密度。
另外,还要考虑植物本身产生的逐渐增加的荷载和灌溉产生的附加荷载。
1.3 蒸汽阻拦层(隔汽层)当采用正置式屋面结构时,为了避免结构顶板结露,防止水蒸气进入保温材料导致保温层破坏,需要在保温层下设置隔汽层。
对于种植屋面系统,隔汽层还可以起到辅助阻拦植物根穿透的作用。
这是因为隔汽层充分发挥功能后,可以阻碍室内的湿气、潮气向上升,避免保温材料受潮、吸水,这种干燥的“基层”势必会减弱植物根系向下生长的力(因为植物的根具有喜水性),从而减弱对防水层的穿透作用。
因此,种植屋面系统中采用行之有效的隔汽层是十分必要的。
在种植屋面系统中,还需要关注隔汽层的防火性能。
种植屋面系统本身对外部的防火性能很好,但是对来自室内的火种需要依靠隔汽层来阻断,尤其是采用压型钢板等防火性能差的基层材料的情况下,具有防火功能的隔汽层更为重要。
1.4 绝热层(保温层)绝热层的设计必须满足所在地区的情况,符合所在地区的建筑节能标准。

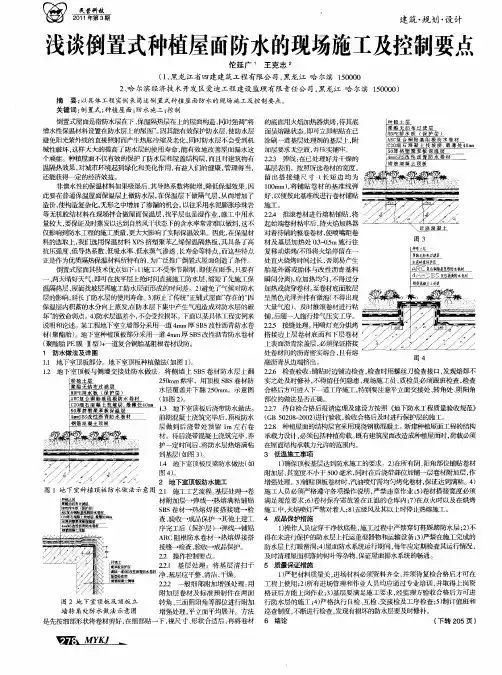

倒置式屋面防水在种植屋面中的应用探索摘要:屋面防水一直以来是建设各方及使用方关注的重点,防水层设计的合理性及屋面施工的规范性对屋面防水功能的优劣起着重要的作用。
种植屋面中因为土壤里的水分使得屋面长期处于浸水状态,对防水层的防水功能有着更高的要求。
正置式屋面防水与倒置式屋面防水各有特色,但在种植屋面上设计师更钟情于正置式屋面防水。
经过探索和尝试,倒置式屋面防水应用于种植屋面效果显著。
结合工程实例,本文从实用性方面来阐述倒置式屋面防水在种植屋面中的应用。
关键词:倒置式屋面;正置式屋面;种植屋面一、两种屋面的优缺点1、基本概念倒置式屋面,将保温层(绝热层)设置于防水层之上的屋面,其基本构造层做法(自上而下)为:结构层、找坡(找平)层、防水层、保温层(绝热层)、保护层。
正置式屋面,将防水层设置于保温层(绝热层)之上的屋面,其基本构造层做法(自上而下)为:结构层、保温层(绝热层)、找坡(找平)层、防水层、保护层。
2、优缺点倒置式屋面的优点:防水层与结构层直接接触,尤其是将突出屋面的构筑物、各种设备基础、管道、雨落口等防水薄弱部位直接与结构层相连而形成整体的防水层,增加了屋面防水层的可靠性,防水效果显著。
防水层之上的保温层一定程度上延缓了防水层的老化,增加防水层的寿命。
屋面出现渗漏时能快速发现渗漏点位,堵漏方便。
较正置式屋面施工方便、节省工期,无需考虑保温层淋雨、受潮等产生的等待时间;施工因素对防水层产生的破坏相对较少。
缺点:保温层之上再无防水层,气候条件对保温层的影响较大,长期浸水易变质,保温隔热效果降低。
《倒置式屋面工程技术规程》(JGJ230-2010)5.2.5倒置式屋面保温层的设计厚度应按计算厚度增加25%取值,保温层加厚。
对于受温度变化、结构力学变化影响大的屋面,适应变形能力低的防水层易被拉裂、破坏。
正置式屋面的优点:保温层之上设置防水层,屋面保温隔热性能相对稳定,应用于对保温隔热要求高的建筑屋面。
