结构件EMC设计目录基础知识—— 介绍电磁兼容的基本概念和一般常识设计程序—— 讨论产品电磁兼容设计的程序设计规范—— 详细结构件电磁屏蔽设计的方法和规范典型案例—— 介绍一些产品测试结果和典型案例一、基础知识EMC的定义慎用"EMC"概念EMC的三要素实现EMC的途径产品EMC的要求产品的具体EMC要求EMIEMS结构对产品EMC的影响典型的EMC问题EMC问题解决手段屏蔽的基础理论EMC的定义电磁兼容 EMC设备或系统在其电磁环境中能正常工作且不对该环境中的任何事物构成不能承受的电磁骚扰的能力。
含义电磁兼容是一个系统级的概念，其主要含义在于兼容，包含两个方面的意义：A 足够的抗干扰能力； B 不会过分干扰其他设备。
考虑电磁兼容应该具有系统的观念，全面地看待问题。
严格地讲，结构件并没有EMC问题，只是电磁屏蔽是实现系统电磁兼容的重要手段之一。
慎用“EMC”概念请慎重使用电磁兼容的说法，大多数情况下用电磁屏蔽或者接地会更加合适一些。
电磁兼容是一个系统的问题。
结构件不是电子产品，并不直接存在电磁兼容问题。
屏蔽与电磁兼容并没有必然的直接关系，没有屏蔽，产品仍然可能实现电磁兼容。
例如：方案协调时，尽量不要提“EMC指标是多少”，因为那是系统级的概念，对方很可能会答复“EMC指标为达到B级要求”，我们仍然没有结论。
合理的方式是“屏蔽等级为多少？接地方式是什么，是否有特殊要求？”协调时主要确定屏蔽要求，接地可以在详细设计时讨论。
EMC的三要素干扰源传输通道干扰接收器干扰源：产生电磁干扰的设备，例如发射机、电源，往往不可避免产生干扰信号。
传输通道：传输电磁干扰信号，途径有传导、辐射或者混合。
接收器：电磁干扰敏感设备，不能承受过分的干扰。
一般电信设备既是干扰源，也是接收器。
传输通道主要包括：导线传导，空间辐射导线传导：电源线、地线、信号线、控制线等空间辐射：近场耦合（容性、感性耦合）、空间发射典型的传输通道：耦合，传导，发射；或者直接空间发射实现EMC的途径针对EMC的三要素，系统实现EMC的途径有：1. 降低发射源的干扰强度；通过研究干扰产生的机理、干扰源发射的特性，达到抑制干扰发射的目的。

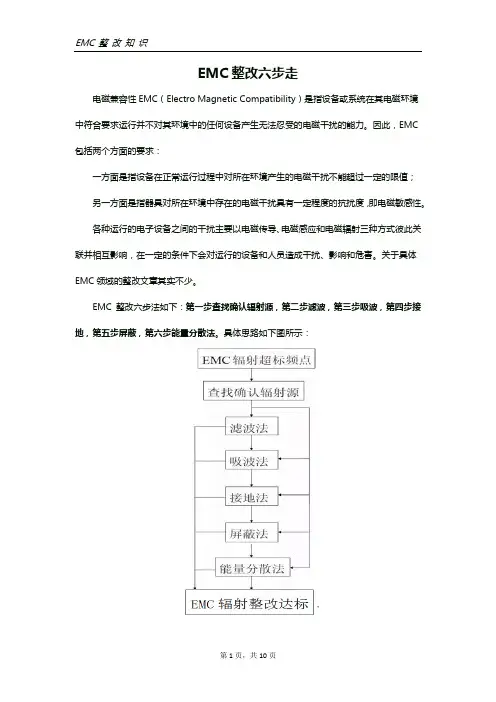

EMC整改六步走电磁兼容性EMC（Electro Magnetic Compatibility）是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。
因此，EMC 包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性。
各种运行的电子设备之间的干扰主要以电磁传导、电磁感应和电磁辐射三种方式彼此关联并相互影响，在一定的条件下会对运行的设备和人员造成干扰、影响和危害。
关于具体EMC领域的整改文章其实不少。
EMC 整改六步法如下：第一步查找确认辐射源，第二步滤波，第三步吸波，第四步接地，第五步屏蔽，第六步能量分散法。
具体思路如下图所示：第一步：查找确认辐射源的方法有排除法、频谱分析仪频点搜索法、元件固有频率分析法。
而排除法包含有拔线法、分区工作排除法、低电压小电流的人体触摸法，区域屏蔽排除法。
元件固有频率分析法是指对一些元件的固定频率及其倍频频率分析归类法，如晶振和DDR 等元件的工作频率都是固定的。
第二步：滤波一般分为电容滤波、RC 滤波和LC 滤波等；第三步：吸收电磁波方法有电路串联磁珠法、绕穿磁环法和贴吸波材料法。
使用吸收电磁波方法时要特别注意：辐射超标电磁波频率必须在所使用的吸波材料所吸收电磁波频率范围之内，否则造成吸波法会失效。
第四步：接地法一般分为单点接地法和多点接地法。
第五步：屏蔽法一般有加屏蔽罩屏蔽法、外壳屏蔽法和PCB 走线布局屏蔽法。
第六步：能量分散法是指一些被测物的控制软件可利用展频和跳频等技术对能量集中的频段进行展宽频率带宽和跳变频率实现分散频段能量，从而使附加在单点频率上的能量降低，也就是起到了单点频率辐射的电磁波强度降低的功效。
故此法对尖峰毛刺形波形的频率辐射超标会起到显著效果，对包络形波形频率辐射超标起不到明显作用。
这个EMC整改六步法比较适用于常见电子设备的整改。
