电气安装预埋技术交底(钢管)

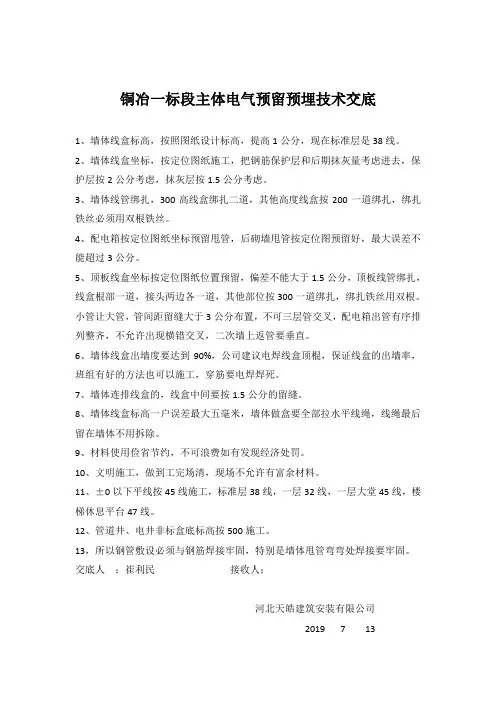

铜冶一标段主体电气预留预埋技术交底
1、墙体线盒标高，按照图纸设计标高，提高1公分，现在标准层是38线。

2、墙体线盒坐标，按定位图纸施工，把钢筋保护层和后期抹灰量考虑进去，保护层按2公分考虑，抹灰层按1.5公分考虑。

3、墙体线管绑扎，300高线盒绑扎二道，其他高度线盒按200一道绑扎，绑扎铁丝必须用双根铁丝。

4、配电箱按定位图纸坐标预留甩管，后砌墙甩管按定位图预留好，最大误差不能超过3公分。

5、顶板线盒坐标按定位图纸位置预留，偏差不能大于1.5公分，顶板线管绑扎，线盒根部一道，接头两边各一道，其他部位按300一道绑扎，绑扎铁丝用双根。

小管让大管，管间距留缝大于3公分布置，不可三层管交叉，配电箱出管有序排列整齐，不允许出现横错交叉，二次墙上返管要垂直。

6、墙体线盒出墙度要达到90%，公司建议电焊线盒顶棍，保证线盒的出墙率，班组有好的方法也可以施工，穿筋要电焊焊死。

7、墙体连排线盒的，线盒中间要按1.5公分的留缝。

8、墙体线盒标高一户误差最大五毫米，墙体做盒要全部拉水平线绳，线绳最后留在墙体不用拆除。

9、材料使用俭省节约，不可浪费如有发现经济处罚。

10、文明施工，做到工完场清，现场不允许有富余材料。

11、±0以下平线按45线施工，标准层38线，一层32线，一层大堂45线，楼梯休息平台47线。

12、管道井、电井非标盒底标高按500施工。

13，所以钢管敷设必须与钢筋焊接牢固，特别是墙体甩管弯弯处焊接要牢固。

交底人；崔利民接收人；
河北天皓建筑安装有限公司
2019 7 13
河北天皓建筑安装有限公司保利城一标项目
2019年6月30日。

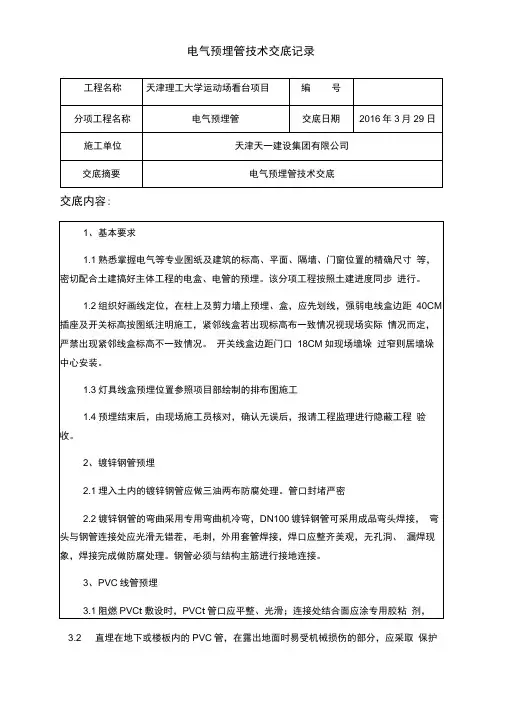

电气预埋管技术交底记录
交底内容:
3.2 直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护
措施。

3.3 暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的
弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径
的10%其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10
倍。

线管超过下列长度时加过线盒；
电管弯曲允许最大长度
3.4 PVC t弯曲方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。

3.5 线管施工完毕与钢筋底板进行绑扎，接头及不牢固处采用局部加固办法防止接头在砼浇筑时断裂，两根及以上线管不宜紧挨走管，中间应保持最少5CM间距, 以免影响结构质量。

4 、KBG JDG线管施工
4.1 JDG KBG t暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋
主筋焊接固定，严禁对口熔焊连接
4.2 JDG、KBG管连接时，管口平齐、光滑无毛刺，用螺丝刀将直接头、螺接头侧顶螺丝必须拧断，管路连接后，宜做防水处理，在连接处用防水胶布缠绕。

4.3 钢管进入配电箱、接线盒、开关盒、灯头盒时，管口平齐、光滑无毛刺，并用索姆连接，紧定螺丝拧紧，保证接地贯通
4.4 管路畅通，25以下线管弯曲采用冷煨，半径不小于6倍D （ D为钢管外径），弯曲处无明显折皱，弯扁度不大于0.1倍a。

体。电管敷设一般先配合现浇结构预埋墙柱、楼板内的管子，砌体施工时在连接
剩余的管盒。
6.2 配合土建预埋墙柱内的 PVC 电管时，应在土建墙柱钢筋绑扎后进行，土建
应给出建筑标高线、墙柱模板线,并经复核无误。
6.3 配合土建预埋楼板内的 PVC 电管时，应在土建楼板底筋绑扎后面筋尚未绑扎
时进行,土建应给出建筑轴线，并经复核无误。
三、工艺流程
1.剪力墙预埋：
接线盒、管段预制―┬→―箱盒固定―→―→管路敷设―→封口保护
量放线定位―→―┘
2.楼板预埋
接线盒、管段预制―→┐
测量放线定位→钻孔―┴→线盒固定―→管路敷设―→封口保护
四、施工工艺
1。放线定位
开关、插座、灯位盒，必须严格按实际图纸和规范来定位。开关插座的测量定
位分为三个方面：平面位臵、高度、与墙面凹凸距离。要按各种器具设计高度安
压低，因此，可采取二次预埋的方法。先在接线盒位臵通过埋一块略大的泡沫来
留洞,土建拆模后再来安装接线盒。这块泡沫可按 W12cm×H20cm 来预制,泡沫用塑
料胶带包扎防止破损。5。5 木箱的预制
预埋配电箱洞用的木箱应提前预制,并钻好进管的洞口.
业条件
6。1 现浇混凝土结构施工时一般先浇筑墙、柱，后浇筑梁、楼板，最后砌筑砌
盒口与墙面的凹凸距离,调整线盒与墙面平齐后，用扎丝捆住。
电气预埋技术交底
3.钻孔 对于从楼板往下引到砖墙开关插座的管线，需要预先在梁模板上钻孔.钻孔前 必须按建筑图、结构图确定砖墙的准确位臵，保证钻孔在砖墙范围内。
4.管线敷设 一般管路应严格按设计布管,沿最近的方向敷设，使走向顺直减少弯曲。但是 板内严禁三层管交叉重叠；平行的两根 PVC 管间距应大于 5cm;板内 PVC 管之间的 交叉角必须大于 45°;同一根 PVC 管与另两根交叉的间距必须大于 20d。如果按 直线布管不能满足上述要求,则布管宜适当绕行.下列情况之一应在中间加一个 过线盒： ①路无弯曲，管长每超过 30m； ②管路有一个弯曲，管长每超过 20m； ③管路有两个弯曲，管长每超过 15m; ④管路有三个弯曲，管长每超过 8m。 PVC 管路固定点的间距为不大于 1m，距端头、弯曲中点不大于 0。5m。 5。产品保护 ①凡向上的管口和埋到砼体内的接线盒必须封堵严密,防止杂物进入管内。 ②从地面弯起至砖墙的插座管，采用钢筋制作成门字支架,焊接固定在梁筋 上,伸出楼板面约 10cm，然后将 PVC 管绑扎在支架上，以防止 PVC 管被压弯压断. ③PVC 管在混凝土浇筑时必须派专人值班加强保护，防止振捣时位移或损坏; 值班人员必须看护至混凝土浇捣完毕，中途不得离岗，发现预埋管盒被损坏时应 及时修复。 五、质量标准 1. 保证项目 PVC 管的材质、品种、规格、质量及适用场所必须符合设计要求和施工规范的 规定。 2。基本项目 ①管子敷设连接紧密,管子切断断口光滑，保护层大于 15mm，箱盒设臵正确， 固定可靠,管进箱盒处顺直，管在箱盒内露出的长度应小于 5mm. ②暗配管的弯取半径不应小于管外径的 10 倍;弯曲处不应有折皱、凹陷和裂 缝，且弯扁程度不应大于 0。1D。 ③线盒不得凸出墙面，凹进墙面不得大于 5mm。开关插座盒同一室内,高差不 得大于 5mm；同一面墙上并列的开关插座盒，高差不得大于 1mm; 六、质量通病及其防治 1。PVC 管切断后，断口不整齐。PVC 管切断是必须使用锯片或管剪一切到底, 严禁用手折断。 2。PVC 管锯断后，断口毛刺未清理干净。PVC 管锯断后，应及时用锯片将毛刺 刮干净。 3。PVC 管连接处不严密牢固。套管的管径不能过大；被连接的管要对紧在套管 之间。 4。PVC 管弯曲处裂缝褶皱。应选用优质管材，按正确的方法进行弯曲. 5。管子进盒处锁母被踩脱落或断开。锁母下应塞垫块. 6。成排接线盒不在同一条直线上。对成排接线盒应拉通线定位。 七、安全要求 在结构施工阶段配合土建预埋时除应遵守一般的安全规章制度外,还应着重注 意下列事项： 1。防止和避免钉子扎脚; 2.塔吊吊物时不要站在吊物的下方，防止坠物伤人； 3。管材等不能放在外架，防止坠落; 4.在脚手架上行走要避免踩上探头板;

它能够保护电线和电缆，使其免受损坏，同时提供了一个方便的路径，使得电线和电缆可以轻松地穿过墙体或楼板。
电气套管预埋技术有助于提高电气安装的安全性和可靠性，减少后期维护和更换的难度。
根据不同的使用环境和用途，可以选择不同类型的电气套管，例如金属套管、塑料套管等。
电气套管预埋技术的原理
电气套管预埋技术是一种在建筑物中预先安装电气套管的过程，以便在后期的装修或改造中穿设电线或电缆。
确保施工现场的道路畅通，避 免因交通堵塞导致的安全事故。
施工设备的安全操作规程
确保设备接地良好，避免漏电事故发生 使用前检查设备是否完好无损，如有异常立即停止使用 操作人员需经过专业培训，熟悉设备操作规程 定期对设备进行维护保养，确保设备正常运行
安全事故的应急处理措施
立即停止施工， 切断电源，防止 事故扩大
及时报告相关部 门，启动应急预 案
组织人员疏散， 确保人员安全
配合相关部门进行 事故调查，查明原 因并采取相应的预 防措施
电气套管预埋技 术的发展趋势与 展望
新型材料的研发与应用
简介：电气套管预埋技术中新型材料的研发是未来的趋势，它们具有更好的性能和更 广泛的应用前景。
发展趋势：随着科技的不断进步，新型材料如碳纤维、玻璃纤维等高强度、轻质材 料在电气套管预埋技术中逐渐得到应用。
施工过程的控制要点
电气套管预埋技术交底：确保施工人员熟悉 操作规程和注意事项
套管材料选择：选用符合设计要求的优质材 料，确保耐久性和电气性能
套管加工制作：按照设计图纸准确加工，确 保尺寸和角度符合要求
套管安装固定：确口密封处理：采用专用密封材料进行密 封，确保电气性能和防潮性能
