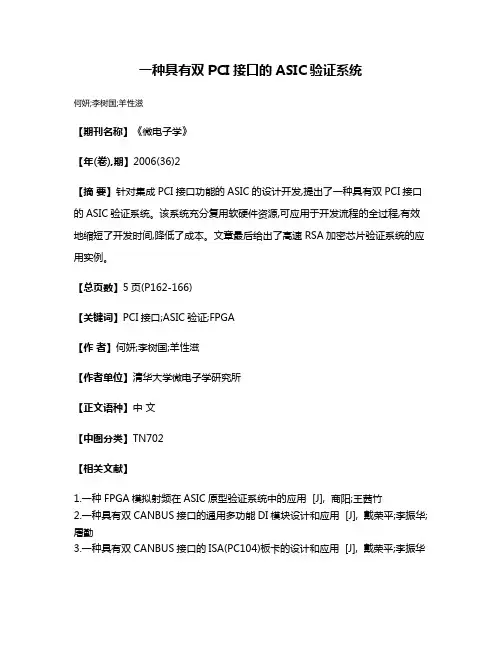

一种具有双PCI接口的ASIC验证系统
何妍;李树国;羊性滋
【期刊名称】《微电子学》
【年(卷),期】2006(36)2
【摘要】针对集成PCI接口功能的ASIC的设计开发,提出了一种具有双PCI接口的ASIC验证系统。
该系统充分复用软硬件资源,可应用于开发流程的全过程,有效地缩短了开发时间,降低了成本。
文章最后给出了高速RSA加密芯片验证系统的应用实例。
【总页数】5页(P162-166)
【关键词】PCI接口;ASIC验证;FPGA
【作者】何妍;李树国;羊性滋
【作者单位】清华大学微电子学研究所
【正文语种】中文
【中图分类】TN702
【相关文献】
1.一种FPGA模拟射频在ASIC原型验证系统中的应用 [J], 商阳;王茜竹
2.一种具有双CANBUS接口的通用多功能DI模块设计和应用 [J], 戴荣平;李振华;屠勤
3.一种具有双CANBUS接口的ISA(PC104)板卡的设计和应用 [J], 戴荣平;李振华
4.一种基于FPGA的双接口NFC芯片验证系统 [J], 彭广;李小进;初建朋;曹玉升
5.具有PCI链接功能的单片GPIB ASIC解决方案 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
ASIC用封装技术

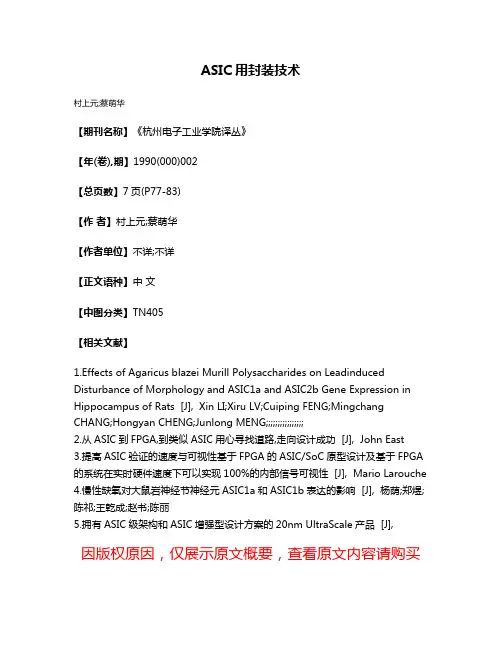

ASIC用封装技术
村上元;蔡萌华
【期刊名称】《杭州电子工业学院译丛》
【年(卷),期】1990(000)002
【总页数】7页(P77-83)
【作者】村上元;蔡萌华
【作者单位】不详;不详
【正文语种】中文
【中图分类】TN405
【相关文献】
1.Effects of Agaricus blazei Murill Polysaccharides on Leadinduced Disturbance of Morphology and ASIC1a and ASIC2b Gene Expression in Hippocampus of Rats [J], Xin LI;Xiru LV;Cuiping FENG;Mingchang CHANG;Hongyan CHENG;Junlong MENG;;;;;;;;;;;;;;;;
2.从ASIC到FPGA,到类似ASIC用心寻找道路,走向设计成功 [J], John East
3.提高ASIC验证的速度与可视性基于FPGA的ASIC/SoC原型设计及基于FPGA 的系统在实时硬件速度下可以实现100%的内部信号可视性 [J], Mario Larouche
4.慢性缺氧对大鼠岩神经节神经元ASIC1a和ASIC1b表达的影响 [J], 杨荫;郑煜;陈祁;王乾成;赵书;陈丽
5.拥有ASIC级架构和ASIC增强型设计方案的20nm UltraScale产品 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
专用集成电路和可编程集成电路
数据中心领域
用于服务器的数据处理和存储 优化。
03Байду номын сангаас

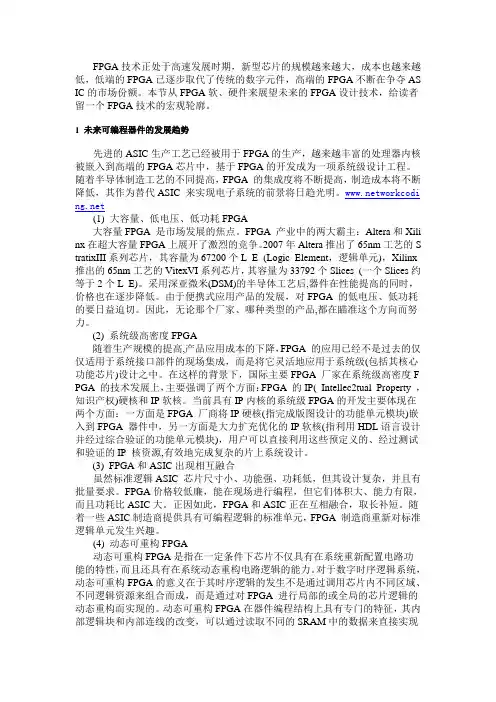

可编程集成电路 （Programmable IC）
可编程IC的种类和特点
现场可编程门阵列（FPGA）
FPGA是一种可由用户配置的集成电路，具有高度的灵活性和并行处 理能力。
复杂可编程逻辑器件（CPLD）
CPLD是一种可编程逻辑器件，具有较小的规模和简单的结构。
感谢您的观看
THANKS
晶体管的发明为集成电路的出 现奠定了基础。
1960年代
硅集成电路的出现，使得集成 电路的规模和性能得到大幅提 升。
1980年代至今
随着微电子技术的不断发展， 集成电路的集成度越来越高， 应用范围越来越广。
02
专用集成电路（ASIC）
ASIC的特点和优势
01
高度定制化
ASIC可以根据特定应用需求进行定 制，实现高度优化的性能。
低功耗
ASIC的定制化设计有助于实现更低 的功耗。
03
02
高性能
由于是定制设计，ASIC可以在特定 应用上实现高性能。
可靠性高
由于是专用设计，ASIC在特定应用 上的可靠性更高。
04
ASIC的设计流程
1. 需求分析
明确ASIC的功能和性能需 求。
3. 逻辑设计
将功能转换为逻辑电路。
5. 验证与测试
可编程逻辑阵列（PLA）
PLA是一种可编程逻辑器件，具有特定的逻辑功能和结构。
通用集成电路
通用集成电路是一种常见的可编程集成电路，具有较广泛的适用范围 和较低的成本。
可编程IC的设计与实现
设计工具
可编程IC的设计通常使用硬件描 述语言（如VHDL或Verilog）进 行，并使用相应的设计工具进行 仿真和综合。

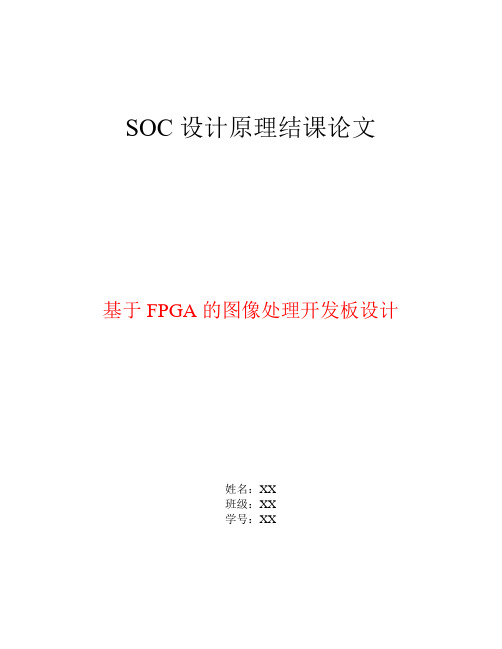

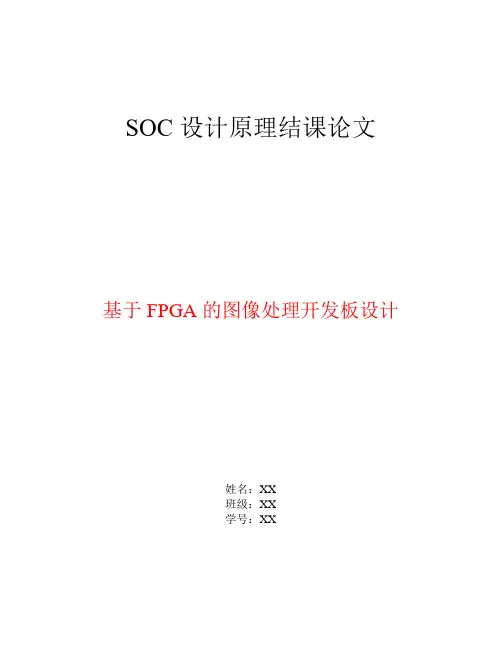

SOC结课论文封面和要求
SOC设计原理结课论文基于FPGA的图像处理开发板设计姓名：XX班级：XX学号：XX论文要求：结课论文1、题目自拟。
2、内容要求：FPGA方面，SOC方面，SOPC方面，硬件语言HDL（Verilog或者VHDL），处理器软核（NiosII或Microblaze）方面；论文以应用类为主。
3、要按照通用格式来写，摘要、关键词、正文、参考文献一定要有。
4、字数不少于3000字（至少3页，行距1.5）。
基于FPGA的SoC原型验证的设计与实现摘要随着SoC设计规模的与日俱增，其功能日趋复杂，芯片的验证阶段占据了整个芯片开发的大部分时间。
为了缩短验证时间，在传统的仿真验证的基础上涌现了许多新的验证手段，如SDV(Software Driven verification)、BFM(Bus Function Model)等，以及基于FPGA的原型验证技术。
因FPGA工艺及技术的发展，其速度、容量和密度都大大增加，功耗和成本在不断的降低，使得基于FPGA的原型验证得到广泛的应用。
基于FPGA的原型验证可以比软件仿真速度高出4～6个数量级，而且还可以提高流片成功率，并为软件开发提供了硬件平台，加速了软件的开发速度。
关键字：时序分析原型验证布局布线存储单元本文主要论述了FPGA基原型验证的实现方法，并且针对ARM1136为内核的SoC，如何快速而有效地搭建一个原型验证平台做了详细的论述，最后还以UART为例来说明一种简单、可重用性好、灵活性强的测试程序架构。
1 基于ARM1136的SoC设计本文验证的SoC芯片是定位于手持视频播放设备、卫星导航产品的高性能应用处理器，采用了ARM1136作为内核，ARM11在提供超高性能的同时，还能保证功耗、面积的有效性。
同时在这个架构中还采用了ARM公司的AMBA(Advanced Microcontroller Bus Architecture)总线，它是一组针对基于ARM核的片上系统之间通信而设计的标准协议。
SoC

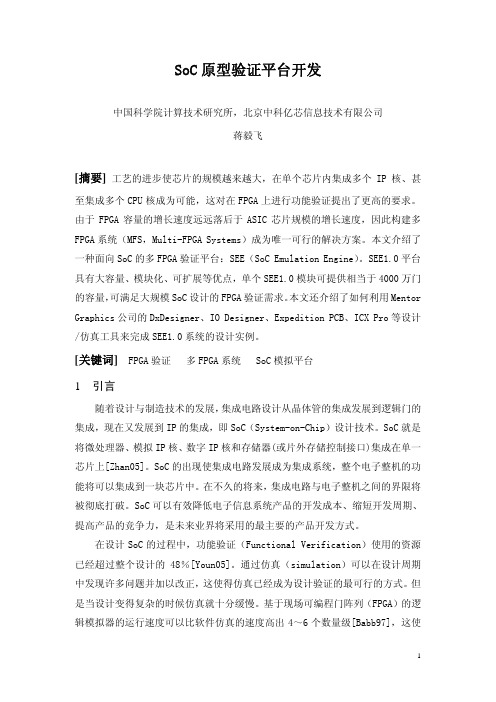

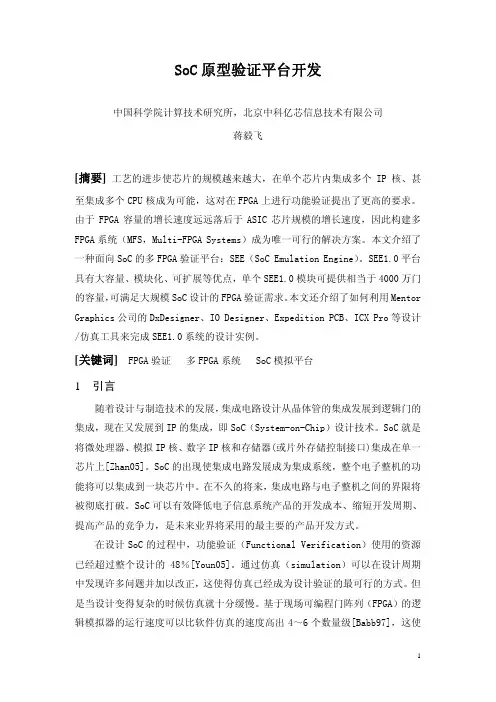

SoC原型验证平台开发中国科学院计算技术研究所，北京中科亿芯信息技术有限公司蒋毅飞[摘要] 工艺的进步使芯片的规模越来越大，在单个芯片内集成多个IP核、甚至集成多个CPU核成为可能，这对在FPGA上进行功能验证提出了更高的要求。
由于FPGA容量的增长速度远远落后于ASIC芯片规模的增长速度，因此构建多FPGA系统（MFS，Multi-FPGA Systems）成为唯一可行的解决方案。
本文介绍了一种面向SoC的多FPGA验证平台：SEE（SoC Emulation Engine）。
SEE1.0平台具有大容量、模块化、可扩展等优点，单个SEE1.0模块可提供相当于4000万门的容量，可满足大规模SoC设计的FPGA验证需求。
本文还介绍了如何利用Mentor Graphics公司的DxDesigner、IO Designer、Expedition PCB、ICX Pro等设计/仿真工具来完成SEE1.0系统的设计实例。
[关键词] FPGA验证 多FPGA系统 SoC模拟平台1 引言随着设计与制造技术的发展，集成电路设计从晶体管的集成发展到逻辑门的集成，现在又发展到IP的集成，即SoC（System-on-Chip）设计技术。
SoC就是将微处理器、模拟IP核、数字IP核和存储器(或片外存储控制接口)集成在单一芯片上[Zhan05]。
SoC的出现使集成电路发展成为集成系统，整个电子整机的功能将可以集成到一块芯片中。
在不久的将来，集成电路与电子整机之间的界限将被彻底打破。
SoC可以有效降低电子信息系统产品的开发成本、缩短开发周期、提高产品的竞争力，是未来业界将采用的最主要的产品开发方式。
在设计SoC的过程中，功能验证（Functional Verification）使用的资源已经超过整个设计的48％[Youn05]。
通过仿真（simulation）可以在设计周期中发现许多问题并加以改正，这使得仿真已经成为设计验证的最可行的方式。
VLSI设计的FPGA验证

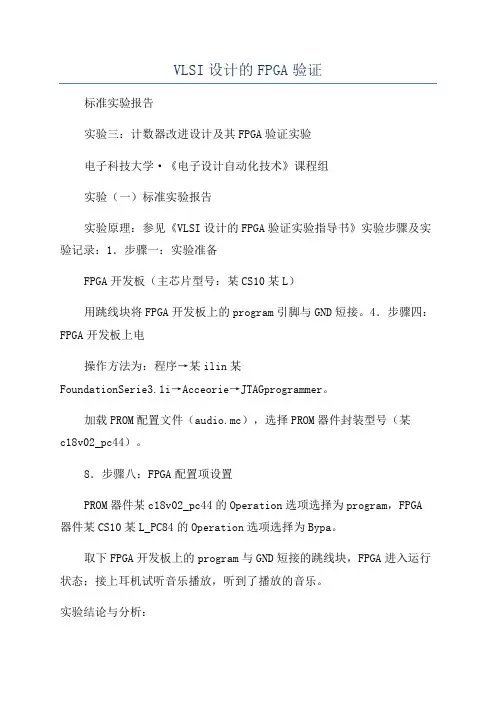

VLSI设计的FPGA验证标准实验报告实验三：计数器改进设计及其FPGA验证实验电子科技大学·《电子设计自动化技术》课程组实验（一）标准实验报告实验原理：参见《VLSI设计的FPGA验证实验指导书》实验步骤及实验记录：1．步骤一：实验准备FPGA开发板（主芯片型号：某CS10某L）用跳线块将FPGA开发板上的program引脚与GND短接。
4．步骤四：FPGA开发板上电操作方法为：程序→某ilin某FoundationSerie3.1i→Acceorie→JTAGprogrammer。
加载PROM配置文件（audio.mc），选择PROM器件封装型号（某c18v02_pc44）。
8．步骤八：FPGA配置项设置PROM器件某c18v02_pc44的Operation选项选择为program，FPGA 器件某CS10某L_PC84的Operation选项选择为Bypa。
取下FPGA开发板上的program与GND短接的跳线块，FPGA进入运行状态；接上耳机试听音乐播放，听到了播放的音乐。
实验结论与分析：实验（二）标准实验报告实验名称：LED数码显示型计数器的FPGA验证实验实验目的：通过VHDL源程序编写与仿真、FPGA综合、FPGA物理实现及FPGA实验原理：参见《VLSI设计的FPGA验证实验指导书》实验步骤及实验记录：1．第一步：计数器的VHDL编程与源代码录入①计数器的VHDL源代码：LIBRARYIEEE;USEIEEE.STD_LOGIC_1164.ALL;USEIEEE.STD_LOGIC_UNSIGNED.ALL;ENTITYcount10enISPORT(i,clr,en:INSTD_LOGIC;qa,qb,qc,qd:OUTSTD_LOGIC);ENDcount 10en;ARCHITECTURErtlOFcount10enISSIGNALcount_4:STD_LOGIC_VECTOR(3downto0);BEGINproce(i,clr)be ginif(clr='1')thencount_4<="0000";elif(i'eventandi='1')thenif(en='1')thenif(count_4="1001")thencount_4<="0000";elecount_4<=count_4+1;endif;endif;endif;endproce;qa<=count_4(0);qb<=count_4(1);qc<=count _4(2);qd<=count_4(3);ENDrtl;②LED数码显示驱动模块的源代码：libraryIEEE;ueIEEE.STD_LOGIC_1164.all;entitydiplayiport(I0,I1,I2,I3:inSTD_LOGIC;O_A,O_B,O_C,O_D,O_E,O_F,O_G:outSTD_LOGIC);enddiplay;architecturediplayofdiplayiignalM:STD_LOGIC_VECTOR(3downto0);ignalO:STD_LOGIC_VECTOR(6d ownto0);beginM<=I3&I2&I1&I0;PROCESS(M)BEGINcaeMiwhen"0000"=>O<="1000000";--0when"0001"=>O<="1111001";--1when"0010"=>O<="0100100";--2when"0011"=>O<="0110000";--3when"0100"=>O<="0011001";--4when"0101"=>O<="0010010";--5when"0110"=>O<="0000010";--6when"0111"=>O<="1011000";--7when"1000"=>O<="0000000";--8when"1001"=>O<="0010000";--9whenother=>O<="0000110";--Eendcae;endproce;O_A<=O(0);O_B<=O(1);O_C<=O(2);O_D<=O(3);O_E< =O(4);O_F<=O(5);O_G<=O(6);enddiplay;2．第二步：VHDL程序功能仿真仿真工具选择：Active-HDL。
INPA-IPS简介

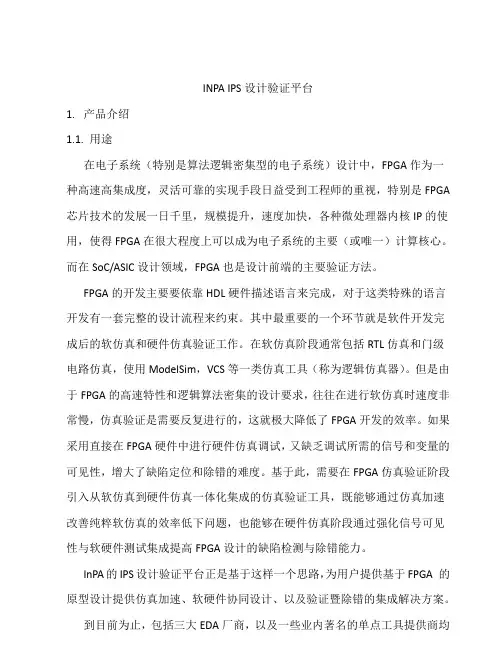

INPA IPS设计验证平台1.产品介绍1.1.用途在电子系统（特别是算法逻辑密集型的电子系统）设计中，FPGA作为一种高速高集成度，灵活可靠的实现手段日益受到工程师的重视，特别是FPGA 芯片技术的发展一日千里，规模提升，速度加快，各种微处理器内核IP的使用，使得FPGA在很大程度上可以成为电子系统的主要（或唯一）计算核心。
而在SoC/ASIC设计领域，FPGA也是设计前端的主要验证方法。
FPGA的开发主要要依靠HDL硬件描述语言来完成，对于这类特殊的语言开发有一套完整的设计流程来约束。
其中最重要的一个环节就是软件开发完成后的软仿真和硬件仿真验证工作。
在软仿真阶段通常包括RTL仿真和门级电路仿真，使用ModelSim，VCS等一类仿真工具（称为逻辑仿真器）。
但是由于FPGA的高速特性和逻辑算法密集的设计要求，往往在进行软仿真时速度非常慢，仿真验证是需要反复进行的，这就极大降低了FPGA开发的效率。
如果采用直接在FPGA硬件中进行硬件仿真调试，又缺乏调试所需的信号和变量的可见性，增大了缺陷定位和除错的难度。
基于此，需要在FPGA仿真验证阶段引入从软仿真到硬件仿真一体化集成的仿真验证工具，既能够通过仿真加速改善纯粹软仿真的效率低下问题，也能够在硬件仿真阶段通过强化信号可见性与软硬件测试集成提高FPGA设计的缺陷检测与除错能力。
InPA的IPS设计验证平台正是基于这样一个思路，为用户提供基于FPGA 的原型设计提供仿真加速、软硬件协同设计、以及验证暨除错的集成解决方案。
到目前为止，包括三大EDA厂商，以及一些业内著名的单点工具提供商均没有软硬件集成的FPGA仿真验证解决方案。
InPA所提供的IPS是唯一能够做到软件仿真加速，软硬件协同验证的工具平台。
2.IPS工具介绍2.1.IPS功能组成IPS 拥有一系列完整的工具套件，核心组件包括：●IPS Compiler：能自动执行编译流程，建立从RTL 到FPGA 的映射关系，帮助设计师合成、编译RTL 源代码，并能以用户控制的方式将大规模ASIC 设计和SoC 设计分割（Partition）到多颗FPGA 上，是实现联合仿真和仿真的自动编译器（Co‐Emulation and Emulation Compiler）。
数字集成电路物理设计

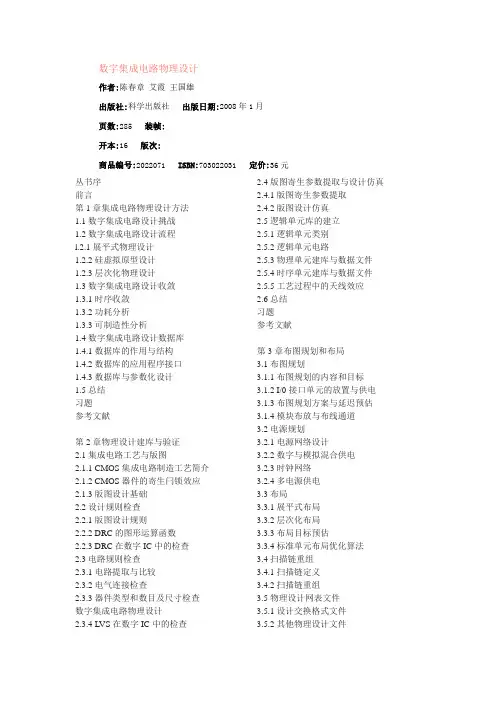

数字集成电路物理设计作者:陈春章艾霞王国雄出版社:科学出版社出版日期:2008年1月页数:285 装帧:开本:16 版次:商品编号:2022071 ISBN:703022031 定价:36元丛书序前言第1章集成电路物理设计方法1.1数字集成电路设计挑战1.2数字集成电路设计流程l.2.1展平式物理设计1.2.2硅虚拟原型设计1.2.3层次化物理设计1.3数字集成电路设计收敛1.3.1时序收敛1.3.2功耗分析1.3.3可制造性分析1.4数字集成电路设计数据库1.4.1数据库的作用与结构1.4.2数据库的应用程序接口1.4.3数据库与参数化设计1.5总结习题参考文献第2章物理设计建库与验证2.1集成电路工艺与版图2.1.1 CMOS集成电路制造工艺简介2.1.2 CMOS器件的寄生闩锁效应2.1.3版图设计基础2.2设计规则检查2.2.1版图设计规则2.2.2 DRC的图形运算函数2.2.3 DRC在数字IC中的检查2.3电路规则检查2.3.1电路提取与比较2.3.2电气连接检查2.3.3器件类型和数目及尺寸检查数字集成电路物理设计2.3.4 LVS在数字IC中的检查2.4版图寄生参数提取与设计仿真2.4.1版图寄生参数提取2.4.2版图设计仿真2.5逻辑单元库的建立2.5.1逻辑单元类别2.5.2逻辑单元电路2.5.3物理单元建库与数据文件2.5.4时序单元建库与数据文件2.5.5工艺过程中的天线效应2.6总结习题参考文献第3章布图规划和布局3.1布图规划3.1.1布图规划的内容和目标3.1.2 I/0接口单元的放置与供电3.1.3布图规划方案与延迟预估3.1.4模块布放与布线通道3.2电源规划3.2.1电源网络设计3.2.2数字与模拟混合供电3.2.3时钟网络3.2.4多电源供电3.3布局3.3.1展平式布局3.3.2层次化布局3.3.3布局目标预估3.3.4标准单元布局优化算法3.4扫描链重组3.4.1扫描链定义3.4.2扫描链重组3.5物理设计网表文件3.5.1设计交换格式文件3.5.2其他物理设计文件3.6总结习题参考文献第4章时钟树综合4.1时钟信号4.1.1系统时钟与时钟信号的生成4.1.2时钟信号的定义4.1.3时钟信号延滞4.1.4时钟信号抖动4.1.5时钟信号偏差4.2时钟树综合方法4.2.1时钟树综合与标准设计约束文件4.2.2时钟树结构4.2.3时钟树约束文件与综合4.3时钟树设计策略4.3.1时钟树综合策略4.3.2时钟树案例4.3.3异步时钟树设计4.3.4锁存器时钟树4.3.5门控时钟4.4时钟树分析4.4.1时钟树与时序分析4.4.2时钟树与功耗分析4.4.3时钟树与噪声分析4.5总结习题参考文献第5章布线5.1全局布线5.1.1全局布线目标5.1.2全局布线规划5.2详细布线5.2.1详细布线目标5.2.2详细布线与设计规则5.2.3布线修正5.3其他特殊布线5.3.1电源网络布线5.3.2时钟树布线5.3.3总线布线数字集成电路物理设计5.3.4实验布线5.4布线算法5.4.1通道布线和面积布线5.4.2连续布线和多层次布线5.4.3模块设计和模块布线5.5总结习题参考文献第6章静态时序分析6.1延迟计算与布线参数提取6.1.1延迟计算模型6.1.2电阻参数提取6.1.3电容参数提取6.1.4电感参数提取6.2寄生参数与延迟格式文件6.2.1寄生参数格式sPF文件6.2.2标准延迟格式SDF文件6.2.3 sDF文件的应用6.3静态时序分析6.3.1时序约束文件6.3.2时序路径与时序分析6.3.3时序分析特例6.3.4统计静态时序分析6.4时序优化6.4.1造成时序违例的因素6.4.2时序违例的解决方案6.4.3原地优化6.5总结习题参考文献第7章功耗分析7.1静态功耗分析7.1.1反偏二极管泄漏电流7.1.2门栅感应漏极泄漏电流7.1.3亚阈值泄漏电流7.1.4栅泄漏电流7.15静态功耗分析第8章信号完整性分析第9章低功耗设计技术与物理实施第10章芯片设计的终验证与签核附录索引数字专用集成电路的设计与验证本书作者：杨宗凯，黄建，杜旭编著第1章概述1.1 引言1.2 ASIC的概念1.3 ASIC开发流程1.4 中国集成电路发展现状第2章Verilog HDL硬件描述语言简介2.1 电子系统设计方法的演变过程2.2 硬件描述语言综述2.3 Verilog HDL的基础知识2.4 Verilog HDL的设计模拟与仿真第3章ASIC前端设计3.1 引言3.2 ASIC前端设计概念3.3 ASIC前端设计的工程规范3.4 设计思想3.5 结构设计3.6 同步电路3.7 ASIC前端设计基于时钟的划分3.8 同步时钟设计3.9 ASIC异步时钟设计4.10 小结第4章ASIC前端验证4.1 ASIC前端证综述4.2 前端验证的一般方法4.3 testbench4.4 参考模型4.5 验证组件的整合与仿真4.6 小结第5章逻辑综合5.1 综合的原理和思路5.2 可综合的代码的编写规范5.3 综合步骤5.4 综合的若干问题及解决……第6章可测性技术第7章后端验证附录A 常用术语表附录B Verilog语法和词汇惯用法附录C Verilog HDL关键字附录D Verilog 不支持的语言结构参考文献yoyobao编号：book194094作者：杨宗凯，黄建，杜旭编著（点击查看该作者所编图书）出版社：电子工业出版社（点击查看该出版社图书）出版日期：2004-10-1ISBN：7121003783装帧开本：胶版纸/0开/ 0页/480000字版次：1原价：￥28VLSI设计方法与项目实施点击看大图市场价：￥43.00 会员价：￥36.55【作者】邹雪城;雷鑑铭;邹志革;刘政林[同作者作品]【丛书名】普通高等教育“十一五”规划教材【出版社】科学出版社【书号】9787030194510【开本】16开【页码】487【出版日期】2007年8月【版次】1-1【内容简介】本书以系统级芯片LCD控制器为例，以数模混合VLSI电路设计流程为线索，系统地分析了VLSI系统设计方法，介绍了其设计平台及流行EDA软件。
EDA设计流程

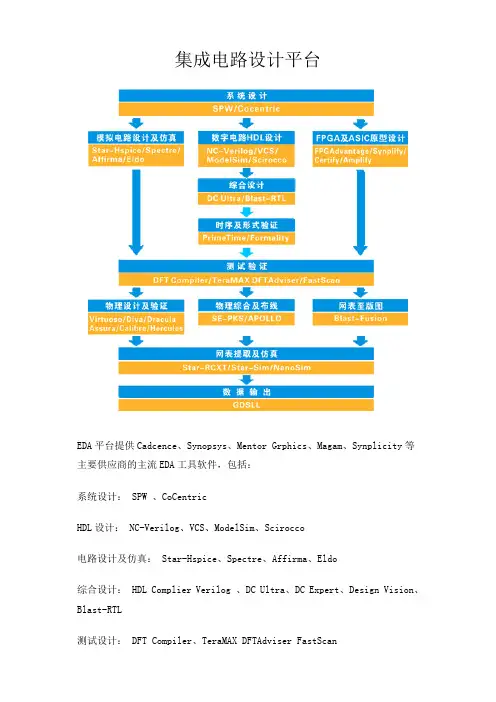

集成电路设计平台EDA平台提供Cadcence、Synopsys、Mentor Grphics、Magam、Synplicity等主要供应商的主流EDA工具软件，包括：系统设计： SPW 、CoCentricHDL设计： NC-Verilog、VCS、ModelSim、Scirocco电路设计及仿真： Star-Hspice、Spectre、Affirma、Eldo综合设计： HDL Complier Verilog 、DC Ultra、DC Expert、Design Vision、Blast-RTL设计验证：LEDA Checker 、LEDA Specifier、PrimeTime 、Formality 、PowerMill物理设计及验证：Hspice/AvanWaves、Virtuoso、Diva、Dracula、Assura、Calibre、Hercules物理综合及布线： SE-PKS、Apollo网表提取及后仿真： Star-RCXT、Star-Sim、NanoSim网表至版图： Blast-FusionFPGA及ASIC原型设计：FPGAdvantage、Synplify、Certify、Amplify数字电路设计工具模拟/数.模混合信号电路设计工具Hard/Soft协调设计工具LSI Layout设计工具测试工具印刷电路版设计工具其他的工具PLD开发系统采用Synopsys的Galaxy设计和发现验证平台(Design and Discovery Verification Platforms)，以及广泛的DesignWare知识产权组合，作为智芯科技的主要内部设计流程。
Galaxy设计平台所采用的工具包括Physical Compiler、PrimeTime SI、DFT Compiler、TetraMAX、Power Compiler、Jupiter XT、Astro、Star-RCXT和Hercules。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Goke MicroelectronicsASIC设计-FPGA原型验证ASIC Design TeamIASIC设计-FPGA原型验证目录1ASIC验证技术 (1)1.1 ASIC设计流程 (1)1.2 FPGA验证技术 (3)1.3 Altera与Xilinx工具对比 (3)1.4 VHDL与Verilog对比 (5)1.5 Verilog良好编程习惯 (6)2 基于ALTERA的ASIC验证 (9)2.1 Stratix IV FPGA资源与架构 (9)2.2 QuartusII设计工具 (10)2.3 ASIC设计转换 (11)2.3.1 PLL设计 (11)2.3.1 RAM设计 (16)2.4 时序约束 (19)2.4.1 QSF&Tcl (22)2.4.2 LogicLock (23)2.5 综合布局布线 (23)2.5.1综合设置 (24)2.5.2增量编译 (25)2.5.3 VQM & QXP (30)2.5.4 时序分析 (30)2.6 下载设计文件 (32)2.7 Debug (32)2.7.1 In-System Memory Content Editor (33)2.7.2 ChipPlanner (34)2.7.3 SignalTapII (38)2.7.4 Keep Signals (43)2.8 Example工程 (45)3 基于XILINX的ASIC验证 (49)3.1 Vertex-7 FPGA资源与架构 (49)3.2 设计工具ISE与Vivado (49)3.3 ASIC设计转换 (54)3.3.1 时钟资源 (54)3.3.2 PLL设计 (58)3.3.3 RAM设计 (61)IIGoke Microelectronics3.4 时序约束 (64)3.5 综合布局布线 (70)3.5.1 Blackbox (70)3.5.2 Keep Signals (71)3.5.3 Strategies (72)3.5.4 Incremental Compile (75)3.5.5 时序分析 (77)3.5.6 Generate Bitstream (81)3.6 下载设计文件 (84)3.6.1 下载bit文件 (84)3.6.2 下载mcs文件 (87)3.7 Debug (88)3.8 Example工程 (94)3.8.1 导入ISE & Synplify工程 (94)3.8.2 Working with Tcl (95)3.9 Gate Clock处理 (99)3.10多片FPGA验证 (101)4 DDR相关技术 (104)4.1 DDR Controller (108)4.2 DDR PHY (111)4.2.1 Altera PHY (111)4.2.2 Xilinx PHY (113)5 硬件技术 (117)5.1 PCB设计注意事项 (117)5.2 电磁兼容与信号完整性 (117)5.2.1 端接匹配 (118)5.2.2 防止地弹 (118)5.2.3 减小串扰 (118)5.2.4 降低电磁干扰 (119)5.3 FPGA开发板使用注意事项 (120)总结 (121)IIIGoke Microelectronics1 ASIC验证技术1.1 ASIC设计流程ASIC分为全定制和半定制。
全定制设计需要设计者完成所有电路的设计，因此需要大量人力物力，灵活性好但开发效率低下。
如果设计较为理想，全定制能够比半定制的ASIC芯片运行速度更快。
半定制使用库里的标准逻辑单元(Standard Cell)，设计时可以从标准逻辑单元库中选择SSI、MSI、数据通路、存储器甚至系统级模块(如乘法器、微控制器等)和IP核，这些逻辑单元已经布局完毕，而且设计得较为可靠，设计者可以较方便地完成系统设计。
现代ASIC常包含处理器,类似ROM、RAM、EEPROM、Flash的存储单元和其他模块. 这样的ASIC常被称为SoC(片上系统)。
由于SoC设计复杂度不断增加,使得缩短面市时间的压力越来越重。
虽然充分利用IP核大大减少了SoC的设计时间,但SoC验证仍然非常复杂耗时。
SoC 和ASIC的最大不同之处在于它的系统特性,除了大量硬件模块之外,SoC还需要大量的固件和软件,如操作系统、驱动程序、通讯协议以及应用程序等。
这使得传统的软件仿真工具已经无法完全解决验证的问题。
而且随着越来越多的需要处理大量实时数据的应用（如视频）出现，验证技术就要求能够在接近实时频率的条件下进行验证。
现在越来越多的ASIC 设计者自己设计FPGA 验证板来进行ASIC 设计验证。
用FPGA 验证ASIC 的好处是可以使软件的开发调试和ASIC 的开发调试并行的进行。
图1-1为典型的半定制设计流程，一般用来设计数字IC电路。
全定制的设计，一般用于设计模拟电路和数模混合电路。
本文主要讨论设计流程中的仿真验证，RTL仿真工具一般用到的有Cadence 的NC-verilog，Synopsys的VCS和Mentor的ModelSim。
RTL验证包括基于UVM等方法学的逻辑验证和基于FPGA的原型验证。
基于方法学的验证主要使用SystemVerilog产生可重用性好、功能覆盖率高和调试简易的测试激励。
常见的验证平台有UVM、OVM和VMM，都基于SystemVerilog 搭建的。
UVM是在OVM和VMM基础上推出的验证方法学的新的标准。
2006年，Synopsys公司推出了验证方法学手册（VMM），这个是RVM从vera语言过度到SystemVerilog的方法学。
2008年，Cadence公司和Mentor公司共同推出了OVM。
2010年，ACCELLERA采用了OVM作为基础，推出了UVM验证方法1ASIC 设计-FPGA 原型验证2学。
同时引入了VMM 的一些概念，作为业界方法学统一的一个雏形。
基于FPGA 的原型验证，主要有基于Altera 和Xilinx 的 FPGA 验证平台。
设计流程设计工具Matlab C C++SystemC C C++VHDL Verilog VCS NC-Verilog ModelSim SystemVerilog UVM FPGA DesignCompiler BuildGates Formality LEC PrimeTime Pearl Astro ICC Encounter Star-RCXT Assure-RCX Calibre-xRC Hercules Dracula Calibre图1-1数字IC 设计流程Goke Microelectronics1.2 FPGA验证技术随着SoC设计规模的与日俱增，其功能日趋复杂，芯片的验证阶段占据了整个芯片开发的大部分时间。
为了缩短验证时间，在传统的仿真验证的基础上涌现了许多新的验证手段，如SDV(Software Driven verification)、BFM(Bus Function Model)等，以及基于FPGA的原型验证技术。
因FPGA工艺及技术的发展，其速度、容量和密度都大大增加，功耗和成本在不断的降低，使得基于FPGA的原型验证得到广泛的应用。
基于FPGA的原型验证可以比软件仿真速度高出4～6个数量级，而且还可以提高流片成功率，并为软件开发提供了硬件平台，加速了软件的开发速度。
FPGA原型验证平台的硬件设计应该考虑FPGA的逻缉资源、应用资源、扩展能力、PCB信号质量、调试难度、组态和成本等方面的因素。
本原型验证系统采用的是基于Altera公司Stratix IV EP4SE820的开发板，和基于Xilinx公司Vertex-7 XC7V2000T的开发板，扩展板是根据SoC整体验证需求而设计的PCB 板。
虽然FPGA和ASIC所用资源和实现方式不同，但在进行原型设计中需要遵循的一个原则就是“尊重原设计”。
在FPGA现有资源情况下实现SoC时，尽可能地少改动原SoC设计，在此基础上需要对原设计做如下转换：1. 存储模块。
存储单元是必须进行代码转换的，ASIC中的存储单元通常用代工厂所提供的Memory Compiler来定制。
如果直接将ASIC代码中的存储单元作为FPGA的输入，通常综合器是综合不出来的，即使能综合出来，也要花费很长时间，并且资源消耗多、性能不好。
而FPGA厂商一般提供经过验证并优化的存储单元，因此存储单元要进行代码转换。
在设计里用FPGA的RAM宏单元来替换ESRAM，SoC芯片里面的DDR PHY是模拟的模块，此要替换成Altera或Xilinx公司的DDR PHY的IP核。
2. 时钟和门控。
数字电路中，时钟是整个电路最重要、最特殊的信号。
在ASIC中，用布局布线工具来放置时钟树，利用代工厂提供的PLL进行时钟设计。
而FPGA中通常已经配置一定数量的PLL宏单元，并有针对时钟优化的全局时钟网络，一般是经过FPGA的特定全局时钟管脚进入FPGA内部，后经过全局时钟BUF适配到全局时钟网络，这样的时钟网络可以保证相同的时钟沿到达芯片内部每一个触发器的延迟时间差异可以忽略不计，因此时钟单元需要采用FPGA 的PLL宏单元和专门的时钟布线资源来替换。
为了减少功耗，SoC设计中使用了门控时钟(clockgating)，对于FPGA来说这种门控时钟容易产生毛刺，导致数据不正确，所以在FPGA设计中要使用时钟使能寄存器代替门控时钟。
1.3 Altera与Xilinx工具对比3ASIC设计-FPGA原型验证Altera和Xilinx是最大的两家FPGA厂商，Altera目前的高端器件是Stratix IV 系列，Xilinx是Vertex-7。
在SoC的验证过程中，我们希望FPGA的频率能够达到和SoC一样，但是验证过程中对于超过400万门的SoC，FPGA的最高运行频率不超过200M。
Altera和Xilinx这两家，在高端器件，Xilinx处于领先地位。
现在FPGA的规模越来越大，资源两家的高端器件都能满足一般开发验证，所以使用的瓶颈已经在软件这个层面。
从EDA软件来说，Altera软件要做的好，特别是编译综合和时序收敛方面，Xilinx的v7资源占用率才40%左右，就时序很难收敛，然后要用SmartXplorer来跑多个case，看下有没有能编译通过的，编译同样规模的工程要比Quartus慢很多，而且内存开销很大，route一个800万门的design要占用20G左右的内存。
毕竟对于用户来说，实现FPGA工程到成功编译下载的中间过程越短越好。
Xilinx从v7系列开始，使用新的软件vivado编译工具，ISE后面不在出新的版本，从这个角度也可以看出Xilinx自己都认为原来的ISE软件太差，vivado是新的软件架构，编译综合功能还是很差劲，但是布局布线功能改善很大，同样规模的design,要比ISE快一倍，内存开销少一半，所以一般用synplify综合，用vivado布局布线。
