既有建筑预组装式加装电梯

  • 格式：doc
  • 大小：650.50 KB
  • 文档页数：27

ICS 91.140.90

Q78 ZZB

浙江制造团体标准 T/ZZB XXXXX—2018

既有建筑加装电梯 Pre assembled elevator on the existing residential building on using function 点击此处添加与国际标准一致性程度的标识 （征求意见稿）

2018 - XX - XX发布 2018 - XX - XX实施 浙江省品牌建设联合会 发布 目 次 前 言 ............................................................................... 2 1 范围 .............................................................................. 3 2 规范性引用文件 .................................................................... 3 3 术语 .............................................................................. 4 4 基本要求 .......................................................................... 4 5 技术要求 .......................................................................... 5 6 试验方法 ......................................................................... 11 7 检验规则 ......................................................................... 12 8 标志、包装、运输、贮存与技术档案 .................................................. 15 9 电梯安装 ......................................................................... 15 10质量承诺 .......................................................................... 16 附录A（规范性附录） 导轨设计原则、计算 ............................................. 17 附录B（规范性附录） 曳引力计算 ..................................................... 21 附录C（规范性附录） 电梯悬挂钢丝绳安全系数的计算 ................................... 28 前 言 本标准按照GB/T 1.1－2009给出的规则起草。 本标准由浙江省品牌建设联合会提出并归口。 本标准由浙江省特种设备检验研究院牵头组织制定。 本标准主要起草单位：浙江西子重工机械有限公司。 本标准参与起草单位：浙江省特种设备检验研究院 本标准主要起草人：陆晓辉、王学斌、林正、胡志斌、张为民、陈长有、王俊超、 叶立忠、应晨耕、屈国庆、王梅 本标准由浙江省特种设备检验研究院负责解释。 既有建筑加装电梯 1 范围 本标准规定了既有建筑加装电梯的基本要求、技术要求、试验方法、检验规则、设计原则、标志、包装、运输、贮存与技术档案、电梯安装、质量承诺要求。 本标准适用于在既有建筑中加装的钢结构电梯井道和额定速度不大于1.75 m/s的电梯（以下简称为加装电梯）。本标准不适用于家用电梯。

2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。 GB/T 228.1金属材料 拉伸试验 第1部分：室温试验方法 GB/T 232 金属材料 弯曲试验方法 GB/T 700 碳素结构钢 GB/T 3274碳素结构钢和低合金结构钢热轧钢板和钢带 GB/T 6628人造石英晶体制材 GB/T 7024 电梯、自动扶梯、自动人行道术语 GB 7588-2003 电梯制造与安装安全规范 GB 8903 电梯用钢丝绳 GB 8923 涂装前钢材表面锈蚀等级和除锈等级 GB/T 10058 电梯技术条件 GB/T 10059 电梯试验方法 GB/T 10060 电梯安装验收规范 GB/T 11345 焊缝无损检测 超声检测 技术、检测等级和评定 GB/T 12347钢丝绳弯曲疲劳试验方法 GB/T 13384机电产品包装通用技术条件 GB 14907 钢结构防火涂料 GB/T 22412 普通装饰用铝塑复合板 GB/T 22562 电梯T型导轨 GB/T 24474 电梯乘运质量测量 GB/T 24477 适用于残疾人员的电梯附加要求 GB/T 24478 电梯曳引机 GB/T 28621 安装于现有建筑物中的新电梯制造与安装安全规范 GB/T 31821 电梯主要部件报废技术条件 GB 50009 建筑结构荷载规范 GB 50016 住宅设计防火规范 GB 50017 钢结构设计规范 GB 50037 建筑地面设计规范 GB 50057 建筑物防雷设计规范 GB 50204混凝土结构工程施工质量验收规范 GB 50205 钢结构工程施工质量验收规范 GB 50300 建筑工程施工质量验收统一标准 GB 50310电梯工程施工质量验收规范 GB 50327 住宅装饰装修工程施工规范 GB 50429 铝合金结构设计规范(附条文说明) GB 50661 钢结构焊接规范 JG 3035 建筑幕墙 JGJ 102 玻璃幕墙工程技术规范 JGJ 106 玻璃幕墙工程技术规范 JG/T 5072.2 电梯T型导轨检验规则 GB/T 30977 电梯对重和平衡重用空心导轨 JGJ/T 251建筑钢结构防腐蚀技术规程 TSG T 7007 电梯型式试验规则 DB33/T 771电梯能源效率评价技术规范 DB33/T 1049回弹法检测泵送混凝土抗压强度技术规程 ISO 5817 缺陷分级指南（外观检验） ISO 12944-2 色漆和清漆防护漆体系对钢结构的腐蚀防护 第2部分 环境分类 EN 81-1:1998/A2:2004 电梯制造与安装安全规范 第1部分:电梯 第2号修改件：机器和滑轮空间(Safety rules for the construction and installation of lifts-Part 1: Electric lifts-A2:Machinery and pulley spaces)

3 术语 GB/T 7024界定的术语和定义适用于本标准。 加装电梯：在通过竣工验收的建筑或者国家实施验收制度之前建造的建筑增加电梯； 电梯外围护：电梯井道外围的砌筑墙体、铝合金、玻璃外包、幕墙等用来封闭电梯井道的结构。 电梯井道：用来承载支撑电梯的结构； 连廊：电梯开门到入户之间的走道；

4 基本要求 4.1 设计要求 加装电梯及其配套部件应设计正确、结构合理，并应遵守机械、电气及建筑结构的通用技术要求。其设计除应符合GB 7588、GB 50009的规定外，还应满足本标准的要求。设计应形成设计的策划、输入、输出、评审、验证、确认等技术文件。 加装电梯的主要承载构件中曳引机、轿厢架、承重钢梁及钢结构井道应进行力学分析。 增设电梯井道应与电梯之间充分考虑接口要求。 应采用工厂预制外围护，快速工厂安装或者现场安装方式进行设计。 建筑设计应符合以下要求： a) 加装电梯应在综合考虑区域位置、原建筑结构形式及相关技术标准等要求情况下进行整体设计； b) 新增结构与原建筑连接应采用柔性连接； c) 应充分勘察和分析既有建筑结构设计，如无法查找原建筑设计时，新增电梯井道应优先考虑独立结构，以确定原建筑承台位置等，需改变原建筑承重结构时，须经专业机构进行评估。 d) 电梯井道基础设计应参照地质勘查报告进行计算设计。

4.2 材料要求 钢结构的选材应满足GB 50017 第3.3条要求。 主承载结构的钢材采用Q235B以上碳素结构钢材质钢材，其技术要求应符合GB/T 700的规定。 制造加装电梯的材料应绿色、环保。 井道结构耐火等级为二级，防火所采用的涂料应符合建筑外观的设计要求，并满足GB 14907的技术要求。 钢结构油漆前表面处理应符合GB/T 8923的要求，表面油漆施工应符合JGJ/T 251的要求。

4.3 制造要求 应具有先进的焊接生产设备，优先采用自动及半自动化设备。 应采用优质的涂装材料和先进的涂装设备进行涂装。 4.3.3 对主要部件生产工序进行过程失效模式分析，列出相应控制计划，控制在线产品加工质量。 4.3.4 对关键过程参数进行监控，采用自动识别和读取装置，实现零部件加工状态跟踪，实现全过程信息管控和追溯

4.4 焊接要求 从事钢结构加装电梯井道生产企业，应具备钢结构工程专业承包一级及以上资质； 应建立有效的焊接质量保证体系，不限于ISO3834国际焊接体系认证、欧洲EN1090认证等。 钢结构的焊接工艺应符合GB50661的规定，并应进行焊接工艺评定。 焊接质量应符合GB 50205要求。钢结构模块优先在制造单位焊接，主柱对接焊缝应按照二级焊缝进行无损检测，检验标准参照GB/T 11345,检测比例不得低于20%，并应出具无损检测报告。

4.5 检验要求 应具备对焊接质量的检测能力。 应具有试验测试塔，在产品研发样梯测试阶段，全面认证产品的可靠性及各项产品指标的符合性。 应具有具备联动测试设备，最大程度地提供整梯测试的环境条件，精准地测出整梯出厂前的性能和质量

5 技术要求 5.1 井道基本要求 加装电梯井道制造应符合GB 50205标准。且应满足以下要求： a) 单节钢结构截面偏差不超过3mm； b) 高度尺寸偏差不超过5mm； c) 垂直度不超过单节高度的1/1000。 钢筋混凝土基坑制作过程应满足图纸要求及GB 50204标准。

电梯井道 5.1.1.1 加装电梯井道应符合GB 7588的规定。 5.1.1.2 加装电梯井道结构设计要求： a) 钢结构设计使用年限、安全等级、防火等级、防雷击保护等应符合GB 50017要求； b) 钢结构井道基本风压设计不小于GB 50017要求的当地风压参考值； c) 钢结构井道应符合GB 50017要求的当地区域的环境及抗震设防烈度。

合集下载

DBJ41T2072018河南省既有居住建筑加装电梯技术标准.docx

DBJ41T2072018河南省既有居住建筑加装电梯技术标准.docx

4
4.1一般规定
4.1.1加装电梯工程应合理组织交通流线，方便居民使用，并符合现行 国家标准《民用建筑设计通则》GB50352的有关规定。
4.1.2加装电梯除满足既有建筑功能的要求外,应减少因加装电梯对 既有建筑的日照、通风、采光和声、光环境的影响。
4.1.3加装电梯后不应降低既有建筑的节能效果。
4.1.4加装电梯的建筑形式和色彩处理应与既有建筑和周边环境协调 统一。
3.0.5加装电梯部分凸出既有居住建筑不宜过大，应与周边道路、建 筑保持安全距离。建筑外部加装电梯确有困难时，可考虑在建筑内部 增设电梯的方式。
3.0.6加装电梯工程应符合现行国家标准《建筑设计防火规范》GB50016和《住宅建筑规范》GB50368的有关规定。
3.0.7加装电梯工程应符合建筑节能、节水、节材、节地、室内环境 等要求，宜符合河南省绿色建筑的相关规定。
2.0.1既有居住建筑existing residential building
已建成投入使用的居住建筑。
2.0.2浅底坑电梯shallow foundation pit elevator
为满足既有居住建筑加装电梯工程的实际需求而采用的底坑较浅 的电梯。
2.0.3安全性检查appraisal of safety
4.2设计4
5结构设计7
6机电设备8
7施工及验收…旷10
7.1一般规定10
7.2土建施工10
7.3电梯安装11
7.4工程验收12
附录13
本标准用词说明20
引用标准名录21
附：条文说明22
1.0.1为规范和指导河南省既有居住建筑加装电梯工作，实现既有居 住建筑中居民的方便出行，结合本省实际情况，制定本标准。
既有老旧小区住宅电梯加装项目的施工序列与时间安排

既有老旧小区住宅电梯加装项目的施工序列与时间安排

既有老旧小区住宅电梯加装项目的施工序列与时间安排1.引言随着社会发展和人口老龄化趋势的加剧，既有老旧小区的电梯加装成为了现代城市更新的重要任务。

本文将就既有老旧小区住宅电梯加装项目的施工序列与时间安排进行详细介绍。

2.项目准备阶段2.1 可行性研究与规划施工队需要与相关部门协商，制定既有老旧小区住宅电梯加装项目的详细计划。

在这一阶段，施工队需要调查调研前期工作，包括小区电梯加装的可行性和需求分析，土地使用权的确认，以及规划设计方案的编制等工作。

2.2 安全评估与设计在确定项目可行性后，施工队需要进行安全评估，并与专业设计机构合作，制定电梯加装方案。

设计方案需要充分考虑建筑结构和设备的适应性，确保项目的安全可行性。

2.3 施工图纸的编制与审批根据设计方案，施工队需要编制详细施工图纸，并提交给相关部门进行审批。

施工图纸应包括电梯的安装位置、连接方式、相关设备的布局等信息。

3.施工阶段3.1 环境准备与设备进场在施工前，施工队需要对电梯加装现场进行环境准备，包括清理施工区域，确保施工的顺利进行。

同时，施工队还需要准备好所需的设备、工具和材料，并进行设备的进场安装。

3.2 预备工程施工在开始正式安装电梯之前，需进行一些预备工程施工，如电梯井道的拆除和修整等。

预备工程的施工需要根据施工图纸进行，确保井道的结构和尺寸符合安装要求。

3.3 电梯安装电梯安装是整个项目的核心环节。

施工队需要按照设计方案，对电梯进行准确的安装和调试。

这包括电梯轿厢、井道导轨、驱动机房等各个部分的安装，并进行必要的调试和测试。

3.4 电气布线与接线安装完成后，施工队需要进行电气布线和接线工作。

这包括电梯控制系统、照明系统以及安全保护系统的布线和接线，确保电梯的正常运行和安全使用。

3.5 安全检查与验收施工队在完成施工后，需要对整个项目进行全面的安全检查和验收。

这包括对电梯的功能、运行状态、安全设备等进行检测和测试，以确保符合相关的安全标准和规定。

黄石市既有住宅加装电梯条例

黄石市既有住宅加装电梯条例

黄石市既有住宅加装电梯条例文章属性•【制定机关】黄石市人大及其常委会•【公布日期】2023.12.01•【字号】•【施行日期】2024.03.01•【效力等级】其他设区的市地方性法规•【时效性】尚未生效•【主题分类】建筑市场监管正文黄石市既有住宅加装电梯条例（2023年10月23日黄石市第十五届人民代表大会常务委员会第十三次会议通过 2023年12月1日湖北省第十四届人民代表大会常务委员会第六次会议批准）目录第一章总则第二章申报和审查第三章建设和维护第四章保障和监督第五章附则第一章总则第一条为了规范既有住宅加装电梯工作，完善既有住宅使用功能，加强无障碍环境建设，提升居民生活品质，根据有关法律、法规，结合本市实际，制定本条例。

第二条本市行政区域内国有土地上的既有住宅加装电梯，适用本条例。

本条例所称既有住宅，是指已建成投入使用、具有合法权属证明、未列入房屋征收范围或者计划、非单一产权的无电梯住宅。

第三条既有住宅加装电梯工作应当坚持党建引领、共同缔造，遵循业主自愿、社区协助、政府支持、多方参与的原则。

第四条市、县（市、区）人民政府（含黄石经济技术开发区管委会、新港〔物流〕工业园区管委会，下同）应当建立既有住宅加装电梯工作统筹推进机制，并将所需财政补贴资金及工作经费纳入本级财政预算。

乡镇人民政府、街道办事处负责本辖区内既有住宅加装电梯的政策宣传、组织推动、矛盾化解等工作。

居民委员会协助做好既有住宅加装电梯工作。

第五条住房和城乡建设部门是既有住宅加装电梯工作的主管部门，负责协调联合审查、施工质量安全监督管理等工作。

自然资源和规划部门负责既有住宅加装电梯的规划审查工作。

市场监督管理部门负责电梯安装、维护保养、使用管理单位及检验检测机构的监督管理工作。

发展改革、经济和信息化、公安、司法行政、财政、城市管理、应急管理、住房公积金中心等单位按照各自职责做好既有住宅加装电梯相关工作。

第六条市、县（市、区）人民政府及其有关部门应当利用报刊、广播电视、网站、新媒体等新闻媒体，开展既有住宅加装电梯的宣传工作，提升社会知晓度和参与度。

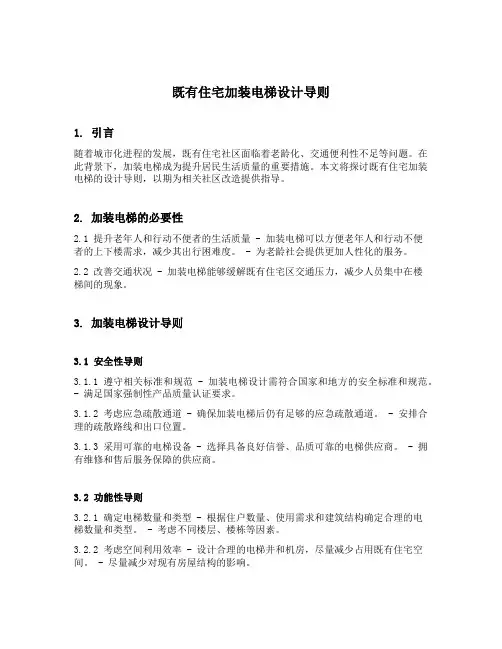

既有住宅加装电梯设计导则
