片式钽电容器的并联使用

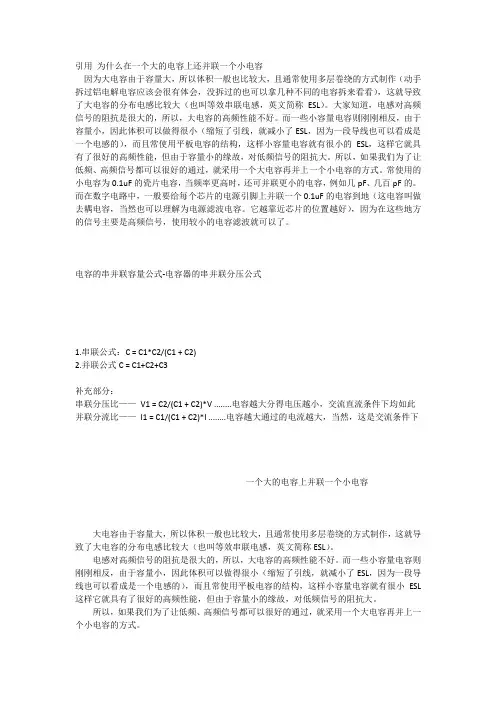

引用为什么在一个大的电容上还并联一个小电容因为大电容由于容量大，所以体积一般也比较大，且通常使用多层卷绕的方式制作（动手拆过铝电解电容应该会很有体会，没拆过的也可以拿几种不同的电容拆来看看），这就导致了大电容的分布电感比较大（也叫等效串联电感，英文简称ESL）。

大家知道，电感对高频信号的阻抗是很大的，所以，大电容的高频性能不好。

而一些小容量电容则刚刚相反，由于容量小，因此体积可以做得很小（缩短了引线，就减小了ESL，因为一段导线也可以看成是一个电感的），而且常使用平板电容的结构，这样小容量电容就有很小的ESL，这样它就具有了很好的高频性能，但由于容量小的缘故，对低频信号的阻抗大。

所以，如果我们为了让低频、高频信号都可以很好的通过，就采用一个大电容再并上一个小电容的方式。

常使用的小电容为0.1uF的瓷片电容，当频率更高时，还可并联更小的电容，例如几pF、几百pF的。

而在数字电路中，一般要给每个芯片的电源引脚上并联一个0.1uF的电容到地（这电容叫做去耦电容，当然也可以理解为电源滤波电容。

它越靠近芯片的位置越好），因为在这些地方的信号主要是高频信号，使用较小的电容滤波就可以了。

电容的串并联容量公式-电容器的串并联分压公式1.串联公式：C = C1*C2/(C1 + C2)2.并联公式C = C1+C2+C3补充部分：串联分压比——V1 = C2/(C1 + C2)*V ........电容越大分得电压越小，交流直流条件下均如此并联分流比——I1 = C1/(C1 + C2)*I ........电容越大通过的电流越大，当然，这是交流条件下一个大的电容上并联一个小电容大电容由于容量大，所以体积一般也比较大，且通常使用多层卷绕的方式制作，这就导致了大电容的分布电感比较大（也叫等效串联电感，英文简称ESL）。

电感对高频信号的阻抗是很大的，所以，大电容的高频性能不好。

而一些小容量电容则刚刚相反，由于容量小，因此体积可以做得很小（缩短了引线，就减小了ESL，因为一段导线也可以看成是一个电感的），而且常使用平板电容的结构，这样小容量电容就有很小ESL这样它就具有了很好的高频性能，但由于容量小的缘故，对低频信号的阻抗大。

电容器的串联与并联计算方法电容器是电路中常见的元件之一，用于储存电荷并调节电路的电容。

在电路中，有时需要将多个电容器进行串联或并联，以达到特定的电容值。

本文将介绍电容器的串联与并联的计算方法。

一、串联电容器的计算方法串联电容器是指将多个电容器依次连接在一起，共享相同的电荷。

串联电容器的电容值等于各个电容器的倒数之和的倒数。

假设有两个串联电容器C1和C2，它们的电容分别为C1和C2，串联后的总电容为C。

则串联电容器的计算公式为：1/C = 1/C1 + 1/C2如果有n个电容器进行串联，计算公式为：1/C = 1/C1 + 1/C2 + ... + 1/Cn通过以上公式，可以计算出串联电容器的总电容值。

二、并联电容器的计算方法并联电容器是指将多个电容器同时连接在一起，各个电容器之间具有相同的电压。

并联电容器的总电容等于各个电容器的电容之和。

假设有两个并联电容器C1和C2，它们的电容分别为C1和C2，并联后的总电容为C。

则并联电容器的计算公式为：C = C1 + C2如果有n个电容器进行并联，计算公式为：C = C1 + C2 + ... + Cn通过以上公式，可以计算出并联电容器的总电容值。

三、示例计算为了更好地理解串联和并联电容器的计算方法，我们举一个简单的示例。

假设有三个电容器，它们的电容分别为C1 = 10μF，C2 = 20μF，C3 = 30μF。

首先计算串联电容器的总电容：1/C = 1/C1 + 1/C2 + 1/C31/C = 1/10 + 1/20 + 1/301/C = 0.1 + 0.05 + 0.03331/C = 0.1833C = 1/0.1833 ≈ 5.45μF接下来计算并联电容器的总电容：C = C1 + C2 + C3C = 10 + 20 + 30C = 60μF根据计算结果，当将三个电容器串联时，总电容约为5.45μF；当将三个电容器并联时，总电容为60μF。

高分子片式钽电容器的应用问题分析传统的片式钽电容器阴极为电子电导型的二氧化锰，由于二氧化锰是一种半导体，因此，此类片式钽电容器的阻抗较高。

由于电容器阻抗ESR[也叫等效串联电阻]和电容器的容量CR及测试或使用频率有如下数学关系；ESR=Tgδ/2πfC R式中；ESR 为等效串联电阻，单位为欧姆。

Tgδ为产品损耗。

单位为%π为3.14159265f为测试频率.单位是H ZC R为该只电容器的额定容量因此,当该只电容器的本身ESR较大时,电容器可以工作的滤波频率范围就受到严格限制.因为该只电容器的谐振频率f0将较低.因此该电容器可以应用的频率范围就较低.见下式;电容器的谐振频率与电容器各参数间的数学关系如下;f0=1/2πRC式中; f0为该只阻抗和容量一定的电容器的谐振点.单位为H Zπ为3.14159265C为该只电容器的实际测试容量R为等效串联电阻，单位为欧姆任何一只电容器的各参数间都有上述的数学关系,因此,不同种类的电容器适合于不同滤波频率的电路.当电容器的参数与电路参数不匹配时,该电容器会失效或滤波效果不佳.电子技术的进步来源于工作频率的不断增加,这样,任何一种电子产品的功能才能更强大,在一定的时间内能够处理的信号的速度才能更快.因此,整机技术的进步决定了电容器的可适用工作频率范围也必须扩大,特别是滤波电路里使用的片式钽电容器和其它种类的电容器,其工作频率范围决定了其适应的电路类型甚至市场空间.为了使片式钽电容器能够使用在更高频率的滤波电路里信号失真度更小,现在的片式钽电容器的阴极改为一种能够导电的高分子材料-聚噻吩. 聚噻吩是一种新型导电聚合物,其高温稳定性优良,电阻率接近普通金属,由于片式钽电容器的阻抗有很大一部分来自于阴极材料的自有阻抗,因此,使用高导电率聚噻吩作阴极的片式钽电容器的自有高频阻抗ESR可以大幅度地降低数倍甚至一个数量级.这样,使用高分子作阴极的片式钽电容器就可以使用在工作频率更高的滤波电路.由于聚噻吩属于典型的导电有机物,因此,其具有的有机物物理特征又使片式钽电容器的基本性能发生了很多变化;1.可以使用到工作频率更高的滤波电路.2.由于高分子材料呈软态,因此,当电路中瞬间产生的电脉冲或电压及电流浪涌时,压电效应导致的介质层晶体位移不会与阴极产生突然的挤压效应而破裂,因此,使用在此类滤波电路中,高分子片式钽电容器不需要大幅度降额;低压产品只需要降额10%,高压产品只需要降额20%就可以在此类电路中获得更高的可靠性.3.在出现意外的击穿现象时,高分子产品不会象二氧化锰阴极的片式钽电容器那样会迅速爆炸甚至燃烧,其安全性较佳.但是,高分子产品短路时不爆炸燃烧的特性同时也会带来其它问题,当短路发生时,它不会像普通片式电容器一样迅速先短路马上又开路,而是一直处于短路状态,必须长时间存在更大的多的电流才能烧毁.因此,如果发生失效问题,必须迅速拆除该只产品才能使电路恢复正常,否则,只要电路处于有电状态,电路一直会处于短路状态而不能重新启动.高分子片式钽电容器的开发主要是为了使其能够使用在工作频率更高的滤波电路,当使用到大功率的储能充放电电路里时,必须充分考虑到其一旦短路不能够迅速断开的固有缺陷.同时,必须考虑到不同电路类型对电容器基本性能的不同要求.使用在大功率充放电电路里的电容器必须满足如下要求;1. . 该电容器必须具有尽可能低的直流漏电流;钽电容器的漏电流和实际耐压及其绝缘电阻之间存在如下数学关系;I=UR/R上式是欧姆定律的数学表达式,但是,对于钽电容器, I表示的是该产品的实际漏电流而不是导体中通过的电流,UR是该产品的实际耐压而不是电路中实际施加的电压,R是该产品的实际绝缘电阻而不是该产品的电阻. 这些实际内容上的区别非常重要.从上式中,我们可以推导出这样的规律;当漏电流偏大时,产品的实际绝缘电阻就会下降,同时,该产品的实际耐压也会下降.同样的道理,如果实际漏电流较小的产品,其绝缘电阻也将较高,其实际耐压也会更高. 此规律在高温时对钽电容器的可靠性意义重大; 当高温时该产品的实际漏电流较大时,其实际耐压就会大幅度下降,因此,高温时钽电容器的失效率就高得多. 因此,对钽电容器的可靠性影响最大的参数就是该产品的漏电流大小,特别是高温时该产品的漏电流变化率高低可以直接成为该产品可靠性高低的最主要的判定参数.在使用电压较高时,片式钽电容器的漏电流偏大的产品在进行频繁的大功率放电时会出现爆炸失效现象.作为T/R组件中的瞬时电源,为了保证电磁波发射的功率强度足够[可以探测的距离和强度成正比],施加到电容器上和电容器放电时的功率均较大,此时,如果漏电流偏大,非常容易导致击穿瞬间发生,从而造成该T/R组件功能失效.制约片式钽电容器的漏电流大小的条件主要是电容器生产厂家的工艺技术水平,在此方面,各家片式钽电容器生产商的实际生产水平相差巨大.但由于高分子片式钽电容器的标准对漏电流的要求较宽,因此,从简单的测试看,好象那家公司都能够生产出合乎标准的高分子片式钽电容器,而实际却不竟然,各家生产出的相同规格的高分子片式钽电容器的实际漏电流水平和可靠性水平相差非常大.如果使用厂家只是通过形式化的简单测试,根本发现不了其中的差别.因此,不断的失效问题就一直在困扰着电容器使用者.钽电容器在实际制造过程中，由于使用的原材料性能差异和工艺水平不同以及装备性能的不同，批量生产出的产品的性能尽管都符合标准规定，但实际上不同生产厂家生产的产品的性能存在明显的质量差异。

如何解决电路中的并联电容问题电容是电路中常见的元件之一，它储存电荷并能够在电路中提供稳定的电流。

在电路中，当多个电容并联连接时，可能会出现一些问题。

本文将介绍如何解决电路中的并联电容问题，旨在提供清晰的解决方案。

1. 了解并联电容的问题在并联电容的电路中，电容值相加，而并联电容的总电容值小于最大电容值。

这意味着，当多个电容器并联时，相当于一个更小的电容器与电路相连。

这可能导致电路中的电容效果不同于预期，并可能引发一系列问题，如电容器充电和放电速度的不均匀等。

2. 并联电容的解决方案针对并联电容的问题，以下是几种解决方案可供选择：a. 使用电容器平衡器: 电容器平衡器是一种可执行电容器自动平衡的器件。

它可以检测到并行连接的电容器之间的不均匀电荷分配，并通过内部电路将电荷均匀分配给每个电容器，以确保它们具有相等的电荷量。

这样可以提高并联连接的电容效果。

b. 使用匹配电容器: 选择相同或近似值的电容器并并联连接。

通过匹配电容器的值，可以避免不均匀的电荷分布问题。

这种方法适用于电流频率较低的电路，其中电容器的值较小，对电容器的精确性要求较高。

c. 串联电容器: 如果无法避免并联电容器，可以考虑串联电容器。

将电容器串联连接时，它们的电容值将相加。

这样可以得到所需的总电容值，同时避免了电容不均匀分配的问题。

但请注意，串联电容器会增加电压和充电时间。

3. 定期检查并联电容器无论采取哪种解决方案，定期检查并联电容器的状态是非常重要的。

确保它们没有损坏、漏电或其他问题。

如果发现问题，应及时更换电容器，并确保新的电容器与其他电容器的性能相匹配。

4. 仿真和测试电路在设计电路时，可以使用电路仿真工具进行测试和模拟。

这些工具可以帮助我们预测电路中并联电容的行为，并找到解决问题的最佳方法。

在实际制作电路和电路板之前，进行仿真和测试是非常重要的，以确保电路的性能满足预期，并避免潜在的问题。

5. 合适的电容选择最后，选择合适的电容器对于解决并联电容问题至关重要。
