运算器实验报告-北京交通大学

  • 格式：pdf
  • 大小：245.13 KB
  • 文档页数：6

脱机运算器实验报告 北京交通大学 实验目的： （1）了解脱机操作下AM2901运算器的功能与控制信号的使用，了解运算器AM2901的内部结构及工作时序，观察运算器运算的结果对状态标志的影响。 （2）深入了解AM2901运算器的功能与具体用法，掌握用AM2901完成各种运算操作时各控制信号的使用，观察指令执行的结果对状态标志的影响；了解4片AM2901的级联方式，深化运算器部件的组成、设计、控制与使用等诸项知识。

实验内容： （1）将教学机左下方的5个拨动开关置为1XXOO（单步、16位、脱机）；先按“RESET”键，再按“START”键，进行初始化。 （2）通过两个12位的红色微型开关向运算器提供控制信号，通过16位数据开关向运算器提供数据，通过指示灯观察运算结果及状态标志。 （3）按下表所列的操作在机器上进行运算器脱机实验，将结果填入表中：其中D1取为0101H，D2取为1010H。

运算器实验（1） 运算 I8-I0 SST SSH SCI B口 A口 压START前 压START后 ALU输出 CZVS ALU输出 CZVS *D1+0->R0 011000111 001 000 0000 不用 0101 随机 0101 0000 *D2+0->R1 011000111 001 000 0001 不用 1010 0000 1010 0000 R0+R1->R0 011000001 001 000 0000 0001 1111 0000 2121 0000 RO-R1->R0 011001001 001 001 0000 0001 0101 0000 F0F1 1000 R1-R0->R1 011001001 001 001 0001 0000 0F0F 1000 0E0E 1000 R0∨R1->R1 011011001 001 000 0001 0000 0F0F 1000 0F0F 1010 R0∧R1->R0 011100001 001 000 0000 0001 0101 1010 0101 1010 R0≮R1->R0 011110001 001 000 0000 0001 0E0E 1010 0101 1000 ┘(R0≮R1)->R0 011111001 001 000 0000 0001 FEFE 1000 0E0E 1001 R0逻辑左移 111000011 110 000 0000 不用 FEFE 0001 FDFC 0001 R0逻辑右移 101000011 101 000 0000 不用 FDFC 0001 7EFE 0001

实验结果分析（选择2个操作运算进行控制信号取值和运算结果值的进行分析）： （1）R0∧R1->R0 R0∧R1->R0 011100001 001 000 0000 0001 0101 1010 0101 1010 此指令是要执行R0∧R1运算，并将值赋给R0。 故数据来源为A和B，I2-I0为001； 执行∧运算，I5-I3为100； 运算结果存储到B口对应的地址并输出，I8-I6为011； 接收ALU的标志位输出的值，SST为001； 执行∧运算，SSH SCI为000； B口对应R0，地址为0000；A口对应R1，地址为0001。 因为R0=0101，R1=0F0F，所以按START前ALU的输出值为0101，故输出值为0101。

（2）R0逻辑右移 R0逻辑右移 101000011 101 000 0000 不用 FDFC 0001 7EFE 0001 此指令要对R0进行逻辑右移。 故数据来源为0和B，I2-I0为011； 执行+运算，I5-I3为000； 运算结果存储到B口对应的地址并输出，I8-I6为101； 右移操作，另三个标志不变，SST为101； 执行逻辑移位指令，SSH SCI为000； B口对应R0，地址为0000；A口不用。 因为R0=FDFC，实现逻辑右移后补0，所以按START之前R0为FDFC，按START后R0变为7EFE。 运算器实验（2） 实验步骤 （1）将教学机左下方的5个拨动开关置为1XX00（单步、16位、脱机）；先按一下“RESET”按键，再按一下“START”按键，进行初始化。 （2）按下表所列的操作在机器上进行运算器脱机实验，将结果填入表中：

执行操作 I8-I6 I5-I3 I2-I0 SST SSH SCI B口 A口 按START前 按START后

ALU CZVS ALU CZVS FFFF→R0 011 000 111 001 000 0000 不用 FFFF 随机 FFFF 0001 FFFF→R1 011 000 111 001 000 0001 不用 FFFF 随机 FFFF 0001 R1+R0→R1 011 000 001 001 000 0001 0000 FFFE 0001 FFFD 1001 0001→R0 011 000 111 001 000 0000 不用 0001 随机 0001 0000 FFFF→R2 011 000 111 001 000 0010 不用 FFFF 随机 FFFF 0001 R2-R0→R0 011 010 001 001 001 0000 0010 FFFE 0000 0001 1001 0001→R3 011 000 111 001 000 0011 不用 0001 随机 0001 0000 R3+1→R3 011 000 011 001 001 0011 不用 0002 0000 0003 0000 1234→R5 011 000 111 001 000 0101 不用 1234 随机 1234 0000 R5→Y R5+1→R5 010 000 100 001 001 0101 0101 1234 0000 1235 0000

AAAA→R6 011 000 111 001 000 0110 不用 AAAA 随机 AAAA 0001 9999→R7 011 000 111 001 000 0111 不用 9999 随机 9999 0001 R6-R7→R6 011 001 001 001 001 0110 0111 1111 0001 7778 1000 R6左移 111 000 011 110 100 0110 不用 1111 1000 2222 0000 R7→Q 000 000 100 001 000 0111 不用 9999 0000 9999 0001 R7与Q的 联合右移 100 000 011 001 000 0111 不用 9999 0001 4CCC 0001 实验结果分析（选择2个操作运算进行控制信号取值和运算结果值的进行分析）： （1）9999→R7 9999→R7 011 000 111 001 000 0111 不用 9999 随机 9999 0001 此指令将9999赋值给R7。 故数据来源为0和D（9999），I2-I0为111； 执行+运算，I5-I3为000； 运算结果存储到B口对应的地址并输出，I8-I6为011； 接受ALU的标志位输出的值，SST为001； 执行ADD运算，SSH SCI为000； B口对应R7，地址为0111；A口不用。 因为将9999赋值给R7，输出为FFFF。

（2）R3+1→R3 R3+1→R3 011 000 011 001 001 0011 不用 0002 0000 0003 0000 此指令使R3执行自增1运算。 故数据来源为0和B，I2-I0为011； 执行+运算，I5-I3为000； 运算结果存储到B口对应的地址并输出，I8-I6为011； 接受ALU的标志位输出的值，SST为001； 执行自增1运算，SSH SCI为001； B口对应R3，地址为0011；A口不用。 因为R3=0001，所以按START前ALU的输出值为0002，故输出值为0002。 思考题： 1. 分析R2-R0→R0 和 R6-R7→R6的结果，并说明操作控制的区别。 R2-R0→R0 011 010 001 001 001 0000 0010 FFFE 0000 0001 1001 此指令是要执行R2-R0运算，并将值赋给R0。 数据来源为A和B，I2-I0为001； 执行R-S运算，I5-I3为010； 运算结果存储到B口对应的地址并输出，I8-I6为011； 接受ALU的标志位输出的值，SST为001； 执行SUB运算，SSH SCI为001； B口对应R0，地址为0000；A口对应R2，地址为0010。 因为R2=FFFF，R0=0001，所以按START前ALU的输出值为FFFE，即输出值为FFFE。

R6-R7→R6 011 001 001 001 001 0110 0111 1111 0001 7778 1000 此指令是执行R6-R7运算，并将值赋给R6。 数据来源为A和B，I2-I0为001； 运算是S-R，I5-I3为001； 运算结果存储到B口对应的地址并输出，I8-I6为011； 接受ALU的标志位输出的值，SST为001； 执行SUB运算，SSH SCI为001； B口对应R6，地址为0110；A口对应R7，地址为0111。 因为R6=AAAA，R7=9999，所以按START前ALU的输出值为1111，即输出值为1111。

区别： R2-R0→R0中的减法运算是R-S，所以I5-I3为010；而R6-R7→R6中的减法运算是S-R，所以I5-I3为001。

合集下载

计算机组成原理实验-运算器组成实验报告

计算机组成原理实验-运算器组成实验报告

计算机组成原理课程实验报告9.3 运算器组成实验*名：***学号：系别：计算机工程学院班级：网络工程1班指导老师：完成时间：评语：得分：9.3运算器组成实验一、实验目的1．熟悉双端口通用寄存器堆的读写操作。

2．熟悉简单运算器的数据传送通路。

3．验证运算器74LS181的算术逻辑功能。

4．按给定数据，完成指定的算术、逻辑运算。

二、实验电路S3S2S1S0M图3.1 运算器实验电路图3.1示出了本实验所用的运算器数据通路图。

参与运算的数据首先通过实验台操作板上的八个二进制数据开关SW7-SW0来设置，然后输入到双端口通用寄存器堆RF中。

RF(U30)由一个ispLSI1016实现，功能上相当于四个8位通用寄存器，用于保存参与运算的数据，运算后的结果也要送到RF中保存。

双端口寄存器堆模块的控制信号中，RS1、RS0用于选择从B端口（右端口）读出的通用寄存器，RD1、RD0用于选择从A端口（左端口）读出的通用寄存器。

而WR1、WR0用于选择写入的通用寄存器。

LDRi是写入控制信号，当LDRi＝1时，数据总线DBUS上的数据在T3写入由WR1、WR0指定的通用寄存器。

RF的A、B端口分别与操作数暂存器DR1、DR2相连；另外，RF的B端口通过一个三态门连接到数据总线DBUS上，因而RF中的数据可以直接通过B端口送到DBUS 上。

DR1和DR2各由1片74LS273构成，用于暂存参与运算的数据。

DR1接ALU的A输入端口，DR2接ALU的B输入端口。

ALU由两片74LS181构成，ALU的输出通过一个三态门（74LS244）发送到数据总线DBUS上。

实验台上的八个发光二极管DBUS7-DBUS0显示灯接在DBUS上，可以显示输入数据或运算结果。

另有一个指示灯C显示运算器进位标志信号状态。

图中尾巴上带粗短线标记的信号都是控制信号，其中S3、S2、S1、S0、M、Cn#、LDDR1、LDDR2、ALU_BUS#、SW_BUS#、LDRi、RS1、RS0、RD1、RD0、WR1、WR0都是电位信号，在本次实验中用拨动开关K0—K15来模拟；T2、T3为时序脉冲信号，印制板上已连接到实验台的时序电路。

董老师刘老师班--运算器实验报告--张睿欣--15281111

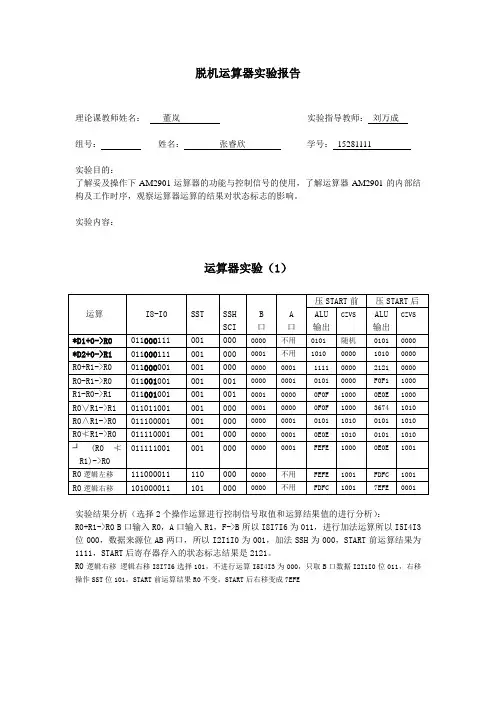

董老师刘老师班--运算器实验报告--张睿欣--15281111
