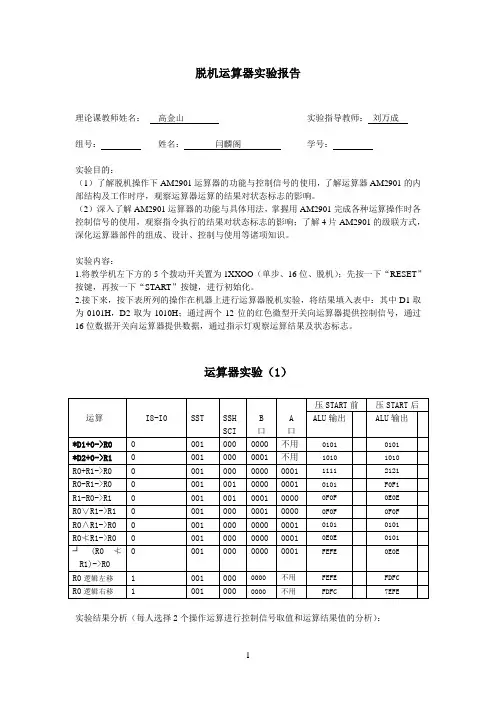

脱机运算器实验报告
理论课教师姓名：高金山实验指导教师：刘万成
组号：姓名：闫麟阁学号：12281212
实验目的：
（1）了解脱机操作下AM2901运算器的功能与控制信号的使用，了解运算器AM2901的内部结构及工作时序，观察运算器运算的结果对状态标志的影响。
（2）深入了解AM2901运算器的功能与具体用法，掌握用AM2901完成各种运算操作时各控制信号的使用，观察指令执行的结果对状态标志的影响；了解4片AM2901的级联方式，深化运算器部件的组成、设计、控制与使用等诸项知识。
实验内容：
1.将教学机左下方的5个拨动开关置为1XXOO（单步、16位、脱机）；先按一下“RESET”按键，再按一下“START”按键，进行初始化。
2.接下来，按下表所列的操作在机器上进行运算器脱机实验，将结果填入表中：其中D1取为0101H，D2取为1010H；通过两个12位的红色微型开关向运算器提供控制信号，通过16位数据开关向运算器提供数据，通过指示灯观察运算结果及状态标志。
运算器实验（1）
实验结果分析（每人选择2个操作运算进行控制信号取值和运算结果值的分析）：
此式的功能是R0∨R1然后将值赋给R1，由于有两个值，所以A、B口均有对应地址输入，B 对应的是R0，所以B的地址为0001，A对应的是R1,所以A的地址为0000。因为最后的值存储到B口多对应的地址并输出，所以I8-I6所选值为011；该式实现的是并运算，所以I5-I3所选值为011；数据来源是A和B，所以I2-I0所选值为001。
该式接受ALU的标志位输出的值，所以SST所选值为001；该式执行的并（SUB），所以SSH SCI 所选值为000。
因为R0=0101，R1=1010，所以按START前ALU的输出值为0F0F，故输出值为0F0F。
此时的功能是实现R0的逻辑左移功能，由于只有一个值，所以只有B口有对应地址输入，B对应的是R0，所以B的地址为0000。因为最后的值存储到B口对应的地址并输出，所以I8-I6所选值为111,；该式实现的是逻辑左移，所以I5-I3取000（加法）；数据来源是B，所以I2-I0所选值为011。
该式是左移操作，另三个标志不变，所以SST所选值为110；SSH SCI所选值为100。
因为R0=FEFE，实现逻辑左移后补0,所以按START之前R0为FEFE，按START后R0变为FDFC。
运算器实验（2）
实验步骤
将教学机左下方的5个拨动开关置为1XX00（单步、16位、脱机）；先按一下“RESET”按键，再按一下“START”按键，进行初始化。接下来，按下表所列的操作在机器上进行运算器脱机实验，将结果填入表中：
此式的功能是将0001赋给R2，由于只有一个值，所以只有B口有对应的地址输入，且B 对应的是R0 ，所以B的值为0010；由于值赋给B口并输出，所以I8-I7所选值为011;该式可看作0001+0后赋给R2，所以I5-I3所选值为000；由于数据只来源于D，所以I2-I0所选值为111 。
该式接收ALU的标志位输出的值，所以SST为001；由于相当于实现加法，所以SSH SCI 所选值为000 。
将0001赋给R2，所以输出R2=0001
此式的功能是实现R3+R0然后赋值给R1，由于有二个值，所以A口B口都有对应的地址输入，且B对应的是R1，A对应R0，所以B的值为0001，A为0000；I8-I7所选值为000;该式执行的是加法，所以I5-I3所选值为000；数据源于B、A，所以I2-I0所选值为011. 该式接收ALU的标志位输出的值，所以SST为001；由于实现加法，所以SSH SCI所选值为000 。
R1=FFFF、R0=FFFF，所以相加后为AAAA，故输出值为AAAA.
思考题：
●分析R0-R2→R0 和R8-R9→R9的结果，并说明操作控制的区别。
●分析R3+1→R3与R5→Y同时R5+1→R5 的结果，并说明操作控制的区别。
注：1、每个同学要独立完成一份电子版实验报告；
2、实验报告完成后请在下次实验课前交到刘万成老师的邮箱：*****************
