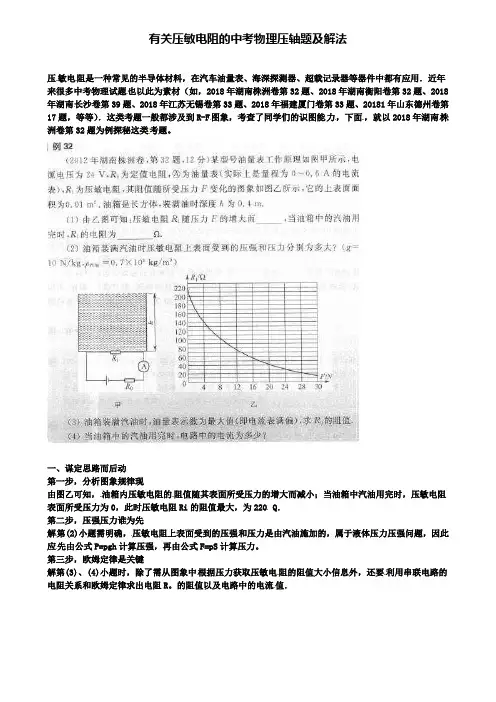

有关压敏电阻的中考物理压轴题及解法

压敏电阻是一种常见的半导体材料，在汽车油量表、海深探测器、超载记录器等器件中都有应用．近年来很多中考物理试题也以此为素材（如，2018年湖南株洲卷第32题、2018年湖南衡阳卷第32题、2018年湖南长沙卷第39题、2018年江苏无锡卷第33题、2018年福建厦门卷第33题、20181年山东德州卷第17题，等等）．这类考题一般都涉及到R-F图象，考查了同学们的识图能力，下面，就以2018年湖南株洲卷第32题为例探秘这类考题。

一、谋定思路而后动

第一步，分析图象规律现

由图乙可知，油箱内压敏电阻的阻值随其表面所受压力的增大而减小；当油箱中汽油用完时，压敏电阻表面所受压力为0，此时压敏电阻Ri的阻值最大，为220 Q．

第二步，压强压力谁为先

解第(2)小题需明确，压敏电阻上表面受到的压强和压力是由汽油施加的，属于液体压力压强问题，因此应先由公式P=pgh计算压强，再由公式F=pS计算压力。

第三步，欧姆定律是关键

解第(3)、(4)小题时，除了需从图象中根据压力获取压敏电阻的阻值大小信息外，还要利用串联电路的电阻关系和欧姆定律求出电阻R。的阻值以及电路中的电流值．

主要困难在哪儿

有同学在分析压敏电阻所受压力时，会考虑油箱的重力，从而陷入迷途．其实压敏电阻是放在油箱内部的，它只受汽油对它的压力，并不受油箱对它的压力，因此解题时不需要考虑油箱的重力．

有什么值得一学

本题主要考查的是从坐标图象中获取信息的能力，在分析坐标图时，首先要看清图象中横坐标与纵坐标所表示的物理量，看清坐标轴上的标示的数字与单位；然后分析图象中交点坐标的含义，明确图线倾斜程度所表示的含义，并且利用这些信息对具体问题进行分析、推理、判断和计算． 中考物理模拟试卷

一、单选题

1．以下说法中与事实最为符合的是

A．我国家庭电路的电压为220 V B．人的正常体温约为40 ℃

C．空调的电流约为220A D．绝缘体的电阻的为0

义务教育基础课程初中教学资料1．如图23所示电路,电源两端电压为12V且保持不变,灯丝电阻也不变。灯L1与灯L2电阻之比3:1:21RR,将开关S、S1闭合时,3R消耗的功率为1W,电压表的示数为1U，电路消耗的总功率为P总;将开关S、S2闭合时,4R消耗的功率为4W,电压表的示数为1U,电路消耗的总功率为总P。112UU。请你解决下面问题:

（1）画出图23的等效电路图;

（2）求灯L1的电阻值;

（3）求P总与总P之比。

解：（1）等效电路图如图所示 2分

（2）当开关S、S1闭合时,如图所示三用电器串联

323213)(RRRRUP =1W ①

13211RRRRUU ② R 4

R 3

S 1

图23

S 2

S L 2

L 1

当开关S、S2闭合时,如图所示两用电器串联

42414)(RRRUP=4W ③

1141RRRUU ④

112UU ⑤

2分

将数值带入以上公式，可解得R1=8Ω， 1分

R2=24Ω，R3=16Ω，R4=16Ω

（①②两式1分，③④两式1分，算出电阻R1的值1分

（3）当开关S、S1闭合时,电路消耗的总功率与开关S、S2闭合时电路消耗的总功率之比：

总总PP=

'22总总RURU= 214824 1分

2．小阳同学在科技月制作了一个多档位电热器模型。为了分析接入电路的电阻对电热器的电功率的影响，他将电表接入电路中，其电路如图23所示，电源两端电压不变，R1=30。当开关S闭合，S1、S2 断开时，电压表示数为U1，当S、S1、S2都闭合时，电压表示数为U2，已知U1∶U2=3∶8；两种状态时，R2消耗的功率最大值P大和最小值

中考物理欧姆定律试题类型及其解题技巧及解析

一、欧姆定律选择题

1．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（ ）

A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A

B. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A

C. 通过导体甲的电流与其两端的电压成正比

D. 导体甲的电阻大于导体乙的电阻

【答案】 D

【解析】【解答】A.根据图像，当乙的电压为1V，电流为0.1A，A不符合题意；

B.当甲乙并联电压为3V时，甲的电流为0.6A，乙的电流为0.3A，干路电流为0.6A+0.3A=0.9A，B不符合题意；

C.根据甲的图像是过原点的直线，说明电压和电流成正比，C不符合题意；

D.在图像中，导体甲乙电流相等时，甲的电压小，甲的电阻小，D符合题意。

故答案为：D.

【分析】结合电流和电压的关系图像，分析不同的电流对应的电压，结合电压和电流的大小分析电阻的大小关系。

2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（ ）

A. 缩短 B. 伸长 C. 静止不动 D. 先伸长后缩短

【答案】B

【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。

故答案为：B。

【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.

1

考点扫描☆名师点拨

一、考点解析

欧姆定律是电学主要内容，也是初中物理电学部分的核心内容。这部分内容讲述了：电流与电压的关系、电流与电阻的关系、欧姆定律、电阻的串联、电阻的并联、分压原理、分流原理、伏安法测电阻、电路分析等知识。从考纲要求看，主要是：一、通过实验探究（表格、图像）电流、电压和电阻个关系，理解欧姆定律，并能进行简单计算；使学生感悟用“控制变量”来研究物理问题的科学方法；二、学习一种测量电阻的方法；三、了解欧姆定律的应用；四、会用欧姆定律的知识理解安全用电的道理。这说明欧姆定律在初中物理电学教学和考试中的地位还是比较重要的。

2018年中考，欧姆定律一定还是主要的考察对象。考查题型主要有选择题、实验题、计算题和综合题。由此可见对这部分内容的考查，题型灵活，题目属于中等偏难程度，分值也较大。

在教学实践中，同学们普遍感到欧姆定律难学、甚至有一部分学生在此放弃了欧姆定律的学习。欧姆定律的内容理解并不难，关键是欧姆定律的应用和电路分析难度较大。所以学生应在学会分析电路，理解串、并联电路电流、电压和电阻规律，理解好电流表、电压表在电路中随变阻器阻值变化的变化规律上入手。

考生要重点复习：用控制变量法探究电流与电压、电阻的关系；欧姆定律的应用（包括电路分析、变阻器改变电流电压的规律、电路计算、分压分流规律）；电阻的计算；电阻的测量等。

电阻串并联问题

电阻的串联：（1）串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。（2）串联电阻的总电阻的阻值等于各分电阻之和：R串=R1+R2+……Rn。（3）n个相同电阻R串联时的总电阻为：R串=nR。

电阻的并联：（1）并联电阻的总电阻的阻值比任何一个分电阻的阻值都小。（2）并联电阻的总电阻倒数等于各分电阻的阻值倒数之和，即：nRRRR111121。（3）n个相同电阻R0串联时的总电阻为：nRR0。（4）两个电阻R1和R2并联时的表达式为：R总=R1R2 R1+R2
