西北工业大学【国家精品教程 国家精品教程】机械原 机械原理（课件完整版）目 录• • • • • • 第一章 第 章 第二章 第三章 第四章 第五章 第六章 绪论 机构的结构分析 平面机构的运动分析 平面机构的力分析 机械的效率及自锁 机械的平衡目 录• 第七章 机械的运转及其速度 波动的调节 • 第八章 平面连杆机构及其设计 • 第九章 凸轮机构及其设计 • 第十章 齿轮机构及其设计目 录• 第十 第十一章 章 齿轮系及其设计 • 第十 第十二章 章 其他常用机构 • 第十三章 工业机器人机构 及其设计第 章 第一章绪论§1-1 本课程研究的对象及内容 §1-2 学习本课程的目的 §1-3 如何进行本课程的学习返回§1-1本课程研究的对象及内容1．研究对象 机械 是机构和机器的总称。
机构是指一种用来传递与变换运动 和力的可动装置 和力的可动装置。
机器是指一种执行机械运动装置， 可用来变换和传递能量、物料和信息。
可用来变换和传递能量 物料和信息 实例： 内燃机 工件自动装卸装置 六自由度工业机器人 2．研究内容 有关机械的基本理论操 作 机 示 教 板控制系统§1-2学习本课程的目的课程性质、任务及作用 机械未来发展§1-3如何进行本课程的学习掌握本课程的特点 注重理论联系实际 逐步建立工程观点 认真对待每个教学 节 认真对待每个教学环节机器和机构的概念（1）机构 机构 是指 是指一种用来传递与变换运动和力的可动装置 种用来传递与变换运动和力的可动装置。
如常 见的机构有带传动机构、链传动机构、齿轮机构、凸轮机构、螺 旋机构等等。
旋 等等 这些机构一般被认为是由刚性件组成的。
而现代机构中除了 刚性件以外，还可能有弹性件和电、磁、液、气、声、光…等元 故这类机构称为广义机构 而由刚性件组成的机构就称为狭 件 故这类机构称为广义机构；而由刚性件组成的机构就称为狭 件。
《机械设计基础》习题网上选答第3章平面机构的结构分析1判断：（1）大多数的常用机构是空间机构(×)（2）一个作平面运动的构件有2个独立运动参数(×)（3）一个作平面运动的构件有5个自由度(×)（4）转动副的约束数为2(√)（5）高副的约束数为1(√)（6）由于两构件接触，便限制了构件的某些独立运动。
(√)（7）为了定性的表述个构件间的相互关系，不按比例尺绘制的机构图形称为机构运动简图。
(×) （8）采用复合铰链，可以使机构工作起来省力。
(×)（9）机构采用局部自由度会影响机构的输出运动的自由度。
(×)（10）机构的自由度大于零是机构具有确定相对运动的必要条件。
(×)（11）为了定性的表述各构件间的相互关系，不按比例尺绘制的机构图形称为机构简图。
(√) （12）机构自由度数目就是机构杆组的数目。
(×)2填空：（1）2 个以上的构件以运动副联接构成的系统称为运动链。
（2）机构中输入运动的构件称为主动件。
（3）机构是由(主动件)、(从动件)和(机架)三部分组成。
（4）构件上参与接触的点、线、面称为运动副元素。
（5）移动副保留1个自由度。
（6）两构件组成平面高副时其运动简图中应画出两构件接触处的曲线轮廓。
（7）一个构件具有多个转动副时，则应在两条线交接处涂黑。
（8）机构是具有确定的相对运动的实物组合。
（9）作为平面运动构件的位置，可由三个独立参数来决定。
3名词解释：（1）机构运动简图（2）.运动副：两构件接触而形成的可动联接称为运动副。
（3）.转动副：允许构件作相对转动的运动副。
（4）移动副：允许构件作相对移动的运动副。

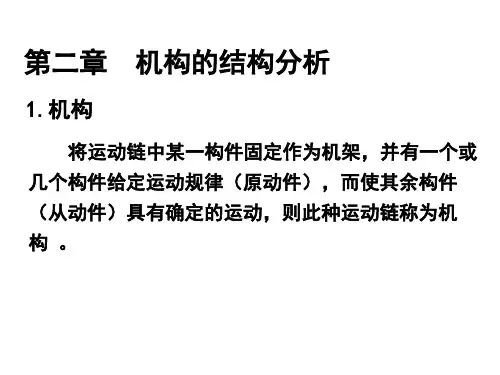

（5）..机构：一个构件固定并使另几个构件按给定的运动规律运动，这样的运动链构成机构。
（6）.原动件：也称主动件，机构中按外部给定的运动规律运动的构件。
（7）.高副：由两构件点接触或线接触构成的运动副。
（8）.自由度：允许外部给与机构独立位置参数的数目。
