即时定位与地图构建SLAM

视觉SLAM十四讲引言视觉SLAM（Simultaneous Localization and Mapping）是一种通过摄像头获取图像数据，并在其中实时地定位和构建地图的技术。

它在无人驾驶、增强现实、机器人导航等领域有着广泛的应用。

《视觉SLAM十四讲》是一本经典的教材，本文将对该教材进行探讨和总结。

什么是视觉SLAM视觉SLAM是一种通过计算机视觉技术来实现实时定位和地图构建的技术。

通过摄像头获取图像，利用SLAM算法来实时地对机器人的位置和运动进行估计，并同时构建地图。

与传统的SLAM技术相比，视觉SLAM能够减少对其他传感器的依赖，提高系统的自主性和灵活性。

视觉SLAM的基本流程视觉SLAM的基本流程包括图像预处理、特征提取与匹配、运动估计、地图更新等步骤。

具体步骤如下：1.图像预处理–图像去畸变：对图像进行去除镜头畸变的处理，提高后续特征提取和匹配的效果。

–图像降噪：通过滤波等方法降低图像中的噪声，提高图像质量。

2.特征提取与匹配–特征提取：通过提取图像中的角点、边缘等特征点，用于后续的特征匹配和运动估计。

–特征匹配：通过比较两幅图像中的特征点，找到它们之间的对应关系，用于后续的运动估计和地图更新。

3.运动估计–单目SLAM：通过分析图像序列中的特征点的运动，估计机器人的运动轨迹。

–双目SLAM：利用双目摄像头获取的图像，通过立体视觉的方法来估计机器人的运动轨迹。

–深度估计SLAM：通过利用深度传感器获取的深度信息，估计机器人的运动轨迹。

4.地图更新–同步优化：通过对图像序列中的特征点和机器人的位姿进行联合优化，得到更精确的运动轨迹和地图。

–闭环检测：通过对图像序列中的特征点和地图进行匹配，检测是否存在闭环，进而修正运动估计和地图。

视觉SLAM算法简介视觉SLAM算法有很多种，常用的包括特征点法、直接法、半直接法等。

•特征点法：通过提取图像中的特征点，利用这些特征点之间的关系来进行定位和地图构建。

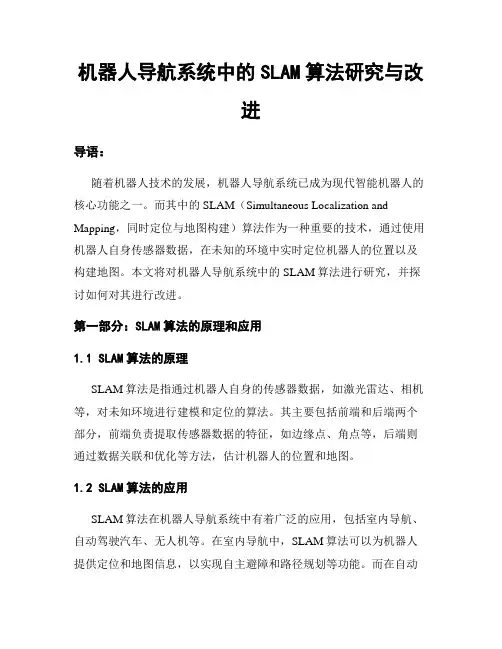

机器人导航系统中的SLAM算法研究与改进导语：随着机器人技术的发展，机器人导航系统已成为现代智能机器人的核心功能之一。

而其中的SLAM（Simultaneous Localization and Mapping，同时定位与地图构建）算法作为一种重要的技术，通过使用机器人自身传感器数据，在未知的环境中实时定位机器人的位置以及构建地图。

本文将对机器人导航系统中的SLAM算法进行研究，并探讨如何对其进行改进。

第一部分：SLAM算法的原理和应用1.1 SLAM算法的原理SLAM算法是指通过机器人自身的传感器数据，如激光雷达、相机等，对未知环境进行建模和定位的算法。

其主要包括前端和后端两个部分，前端负责提取传感器数据的特征，如边缘点、角点等，后端则通过数据关联和优化等方法，估计机器人的位置和地图。

1.2 SLAM算法的应用SLAM算法在机器人导航系统中有着广泛的应用，包括室内导航、自动驾驶汽车、无人机等。

在室内导航中，SLAM算法可以为机器人提供定位和地图信息，以实现自主避障和路径规划等功能。

而在自动驾驶汽车和无人机中，SLAM算法则能够帮助车辆或无人机在未知环境中进行定位和路径规划，实现自主导航。

第二部分：目前SLAM算法的研究状况2.1 基于特征的SLAM算法目前，基于特征的SLAM算法是较为常见的一种方法。

该方法通过提取场景中的特征点，如边缘点、角点等，对机器人的位置和地图进行估计。

这种算法的优点是可以减小计算量，提高实时性。

但缺点是对于复杂环境和光照变化较大的场景，特征提取和匹配容易受到影响。

2.2 基于图优化的SLAM算法基于图优化的SLAM算法是一种较为复杂但准确度较高的方法。

该方法将机器人的位置、地图和传感器数据建模成一个图模型，并使用以图论为基础的优化算法进行估计。

这种方法的优点是可以充分利用传感器数据的信息，对机器人的位置和地图进行全局一致性优化。

但缺点是计算复杂度较高，需要较大的计算资源。

slam定位原理SLAM（Simultaneous Localization and Mapping）是指同时进行定位和建图的技术。

SLAM在机器人、自动驾驶和增强现实等领域中具有重要应用。

其原理可以简要概括为以下几个步骤：1.传感器数据采集：通过搭载在移动设备或机器人上的传感器（如激光雷达、摄像头、惯性测量单元等），获取周围环境的感知信息。

2.特征提取：从传感器数据中提取出有用的特征信息，用于建立地图和定位。

例如，从激光雷达数据中提取出地面、墙壁、障碍物等特征。

3.运动估计：通过分析传感器数据的变化，推断出移动设备或机器人的运动信息。

这可以使用传感器的测量数据和运动模型进行估计。

4.数据关联：将当前时刻的特征与先前建立的地图特征进行关联，以确定当前位置的可能性。

这可以通过匹配特征描述子或最近邻算法来实现。

5.地图更新：将新的特征信息与已有的地图进行融合，更新地图的表示。

这可以通过滤波器（如卡尔曼滤波器、粒子滤波器）或优化方法（如图优化）来实现。

6.位置估计：基于数据关联和地图更新，得到对当前位置的估计。

这通常是通过概率方法（如粒子滤波器、扩展卡尔曼滤波器）来表示。

通过迭代执行上述步骤，SLAM系统可以在未知环境中实现实时定位和地图建立。

重要的是，在这个过程中要处理传感器的不确定性、数据关联问题和地图的一致性维护等挑战。

SLAM技术的应用领域广泛，包括无人驾驶汽车、自主机器人、增强现实和虚拟现实等。

它为移动设备和机器人在未知环境中的定位和导航提供了关键的能力。

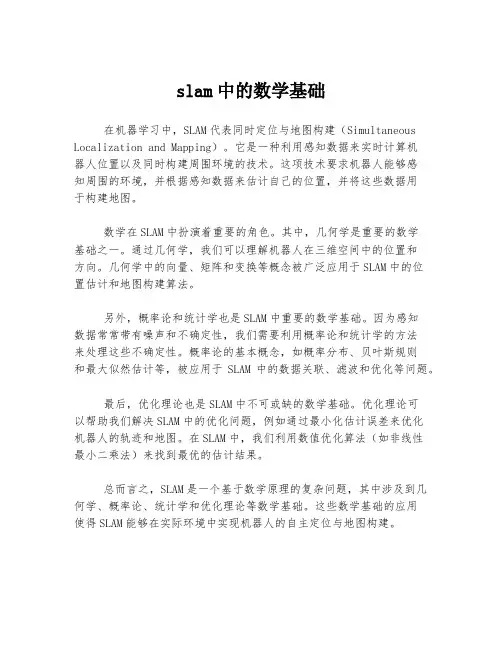

slam中的数学基础
在机器学习中，SLAM代表同时定位与地图构建（Simultaneous Localization and Mapping）。

它是一种利用感知数据来实时计算机
器人位置以及同时构建周围环境的技术。

这项技术要求机器人能够感
知周围的环境，并根据感知数据来估计自己的位置，并将这些数据用
于构建地图。

数学在SLAM中扮演着重要的角色。

其中，几何学是重要的数学
基础之一。

通过几何学，我们可以理解机器人在三维空间中的位置和
方向。

几何学中的向量、矩阵和变换等概念被广泛应用于SLAM中的位
置估计和地图构建算法。

另外，概率论和统计学也是SLAM中重要的数学基础。

因为感知
数据常常带有噪声和不确定性，我们需要利用概率论和统计学的方法
来处理这些不确定性。

概率论的基本概念，如概率分布、贝叶斯规则
和最大似然估计等，被应用于SLAM中的数据关联、滤波和优化等问题。

最后，优化理论也是SLAM中不可或缺的数学基础。

优化理论可
以帮助我们解决SLAM中的优化问题，例如通过最小化估计误差来优化
机器人的轨迹和地图。

在SLAM中，我们利用数值优化算法（如非线性
最小二乘法）来找到最优的估计结果。

总而言之，SLAM是一个基于数学原理的复杂问题，其中涉及到几何学、概率论、统计学和优化理论等数学基础。

这些数学基础的应用
使得SLAM能够在实际环境中实现机器人的自主定位与地图构建。

slam方案随着人工智能技术的迅猛发展，同步定位与地图构建（Simultaneous Localization and Mapping, SLAM）成为了当今研究的热点之一。

SLAM是指在未知环境中，通过一种自主构建地图的方法，同时实现机器人的定位，从而使机器人能够在未知环境中进行导航和路径规划。

本文将介绍SLAM方案的原理、应用以及其在实际场景中的挑战。

一、SLAM原理SLAM方案的核心原理是利用传感器获取环境信息，并结合机器人运动信息进行建图和定位。

具体来说，SLAM方案通常会使用激光雷达、相机、惯性测量单元（IMU）等传感器来获取环境信息和机器人的运动信息。

通过不断地采集传感器数据，SLAM方案可以根据机器人的移动轨迹和传感器数据估计机器人的位置，并构建出当前环境的地图。

SLAM方案的核心思想是建立一个由特征点或网格表示的地图。

在运动过程中，机器人根据传感器获取的新数据与已知的地图进行比对，通过最小化地图与实际观测之间的误差，更新地图的信息，并获得机器人的准确定位。

通过不断地迭代这个过程，SLAM方案可以实现高精度的定位和地图构建。

二、SLAM应用SLAM方案在许多领域都有重要应用，特别是在自动驾驶、无人机和机器人领域。

以下是SLAM方案应用的几个典型案例：1. 自动驾驶：自动驾驶汽车需要准确的定位和地图信息才能进行路径规划和导航。

SLAM方案可以通过激光雷达和相机等传感器获取车辆周围环境的信息，并实时更新地图和定位信息，为自动驾驶汽车提供精准的导航和避障能力。

2. 无人机导航：无人机需要在无人机导航系统中实时获取环境信息和定位信息，以进行精确的飞行控制。

SLAM方案可以将无人机配备的传感器数据与地面地图进行融合，实现无人机在未知环境中的自主飞行和避障。

3. 机器人路径规划：SLAM方案可以帮助机器人实现在未知环境中的路径规划。

机器人可以通过激光雷达和相机等传感器获取环境信息，实时更新地图和定位信息，并根据地图信息规划最优路径，实现自主导航和完成指定任务。

slam方法框架 随着机器人技术的发展，同时也伴随着对环境感知和定位的需求不断增加。

SLAM （Simultaneous Localization and Mapping，即同时定位与地图构建）作为一种解决机器人定位和地图构建问题的集成方法，已被广泛应用于机器人系统中。

本文将详细介绍SLAM的方法框架，包括传感器、定位、地图构建和优化等步骤，旨在帮助读者全面了解SLAM方法的实现过程。

一、传感器选择： SLAM方法的第一步是选择合适的传感器。

传感器的选择取决于具体应用场景和需求。

常见的传感器包括激光器、摄像头、惯性测量单元（IMU）等。

激光器具有较高的测量精度，可以提供距离和角度信息。

摄像头可以获取图像信息，通过图像处理算法提取特征点用于定位和地图构建。

IMU用于测量机器人的加速度和角速度等信息。

根据实际需求，选择合适的传感器组合。

定位是SLAM方法的核心步骤之一。

机器人通过对自身位置的估计，能够确定其在地图中的位置，从而实现对环境的感知和导航。

常见的定位算法有激光定位算法、视觉定位算法和惯性导航算法等。

激光定位算法通过激光雷达扫描环境，利用地图和传感器数据进行位置匹配；视觉定位算法通过摄像头获取图像信息，然后与已知的地标进行匹配；惯性导航算法通过IMU获取机器人的加速度和角速度信息，通过积分计算机器人的位姿。

根据应用场景和实际需求，选择合适的定位算法。

三、地图构建： 地图构建是SLAM方法的另一个核心步骤。

通过将机器人在运动过程中获取的环境信息进行融合，可以构建出精确的地图，为机器人的感知和导航提供基础。

常见的地图构建算法有基于激光数据的栅格地图构建算法、基于视觉信息的稠密地图构建算法和基于稀疏地图的建图算法等。

栅格地图构建算法将环境划分成网格，利用激光数据进行地图构建；稠密地图构建算法通过图像处理算法对图像进行特征提取和匹配，然后恢复出稠密地图；稀疏地图构建算法利用传感器数据，将环境信息以稀疏的方式储存。

自主移动机器人即时定位与地图构建环境表示方法作者：曾品善来源：《科教导刊·电子版》2018年第34期摘要自主移动机器人即时定位与地图构建（SLAM）问题是一个复杂的系统，其复杂性在于机器人需要利用各种量测数据来对自身状态进行估计的同时还需要构建环境地图。

根据机器人所获取的环境特征的不同，环境地图的表示方法也有多种，本文主要介绍了SLAM问题中常用的三种环境表示方法。

关键词 SLAM 环境地图中图分类号：TP242 文献标识码：A传统的定位和导航问题是依赖于已知的地图，或利用GPS导航卫星获得的卫星地图来进行自身位置的确定和路径规划。

而自主移动机器人即时定位与地图构建（Simultaneous Localization and Mapping，SLAM）是将环境地图作为估计和预测的一部分，在定位的同时进行环境地图的构建。

环境地图的构建其实质是对环境特征提取后的存储和表达，因此，从效率和可行性的角度考虑，一种好的环境地图表示方法应满足以下三个方面的要求：（1）便于计算机的处理;（2）容易加入新的信息以便地图的更新;（3）机器人可以依靠该地图信息完成特定的任务，如导航、搜索等。

基于平面模型的环境地图表示方法通常包括度量表示方法和拓扑结构表示方法。

度量表示方法又进一步分为栅格地图表示方法和几何地图表示方法。

在图1中分别运用了SLAM环境地图三种最常用的表示方法来对图1（a）房屋平面图进行描述。

下面依次对这三种方法进行介绍。

1栅格地图图1（b）为栅格地图示意图。

栅格地图是一种度量表示方法，最早是由Elfes和Moravec 等人提出的。

其主要思想是将平面环境地图均匀划分为若干大小固定的栅格，每个栅格除了记录自身的位置参数外，还通过一个数值在[0，1]区间内的参数p来表示栅格被环境物体占用的概率。

当自主移动机器人通过传感器得到环境特征信息后，即对栅格概率进行估计，最简单的方式是采用二进制0—1两种状态，用0表示该栅格未被占用，用1表示该栅格已被占用。

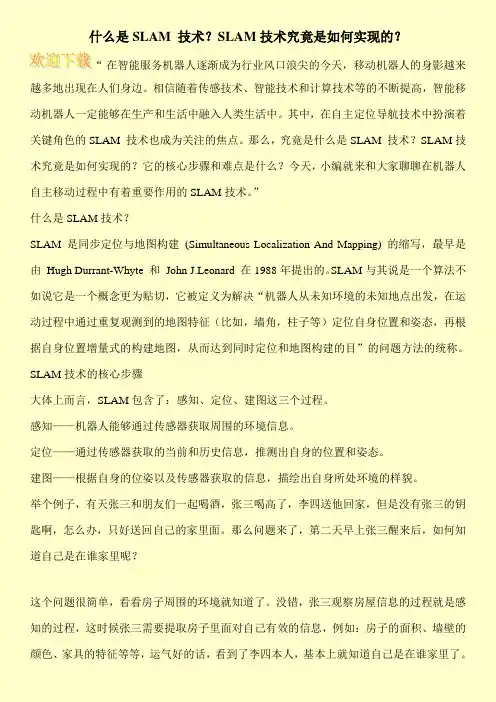

什么是SLAM 技术？SLAM技术究竟是如何实现的？“在智能服务机器人逐渐成为行业风口浪尖的今天，移动机器人的身影越来越多地出现在人们身边。

相信随着传感技术、智能技术和计算技术等的不断提高，智能移动机器人一定能够在生产和生活中融入人类生活中。

其中，在自主定位导航技术中扮演着关键角色的SLAM 技术也成为关注的焦点。

那么，究竟是什么是SLAM 技术？SLAM技术究竟是如何实现的？它的核心步骤和难点是什么？今天，小编就来和大家聊聊在机器人自主移动过程中有着重要作用的SLAM技术。

”什么是SLAM技术？SLAM 是同步定位与地图构建(Simultaneous Localization And Mapping) 的缩写，最早是由Hugh Durrant-Whyte 和John J.Leonard 在1988年提出的。

SLAM与其说是一个算法不如说它是一个概念更为贴切，它被定义为解决“机器人从未知环境的未知地点出发，在运动过程中通过重复观测到的地图特征（比如，墙角，柱子等）定位自身位置和姿态，再根据自身位置增量式的构建地图，从而达到同时定位和地图构建的目”的问题方法的统称。

SLAM技术的核心步骤大体上而言，SLAM包含了：感知、定位、建图这三个过程。

感知——机器人能够通过传感器获取周围的环境信息。

定位——通过传感器获取的当前和历史信息，推测出自身的位置和姿态。

建图——根据自身的位姿以及传感器获取的信息，描绘出自身所处环境的样貌。

举个例子，有天张三和朋友们一起喝酒，张三喝高了，李四送他回家，但是没有张三的钥匙啊，怎么办，只好送回自己的家里面。

那么问题来了，第二天早上张三醒来后，如何知道自己是在谁家里呢？这个问题很简单，看看房子周围的环境就知道了。

没错，张三观察房屋信息的过程就是感知的过程，这时候张三需要提取房子里面对自己有效的信息，例如：房子的面积、墙壁的颜色、家具的特征等等，运气好的话，看到了李四本人，基本上就知道自己是在谁家里了。

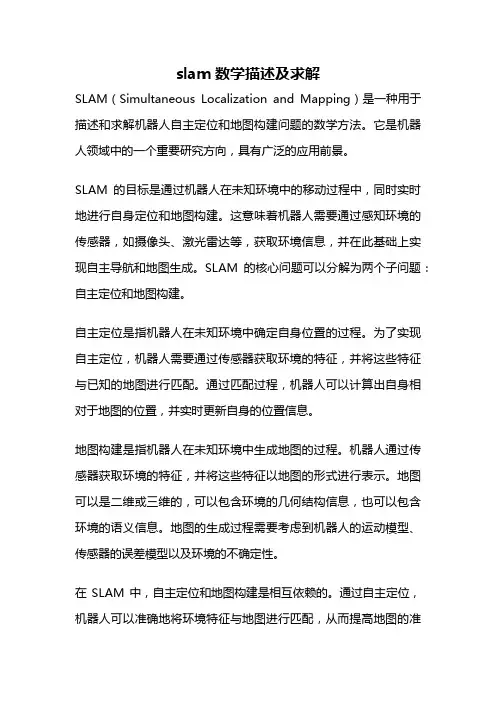

slam数学描述及求解SLAM（Simultaneous Localization and Mapping）是一种用于描述和求解机器人自主定位和地图构建问题的数学方法。

它是机器人领域中的一个重要研究方向，具有广泛的应用前景。

SLAM的目标是通过机器人在未知环境中的移动过程中，同时实时地进行自身定位和地图构建。

这意味着机器人需要通过感知环境的传感器，如摄像头、激光雷达等，获取环境信息，并在此基础上实现自主导航和地图生成。

SLAM的核心问题可以分解为两个子问题：自主定位和地图构建。

自主定位是指机器人在未知环境中确定自身位置的过程。

为了实现自主定位，机器人需要通过传感器获取环境的特征，并将这些特征与已知的地图进行匹配。

通过匹配过程，机器人可以计算出自身相对于地图的位置，并实时更新自身的位置信息。

地图构建是指机器人在未知环境中生成地图的过程。

机器人通过传感器获取环境的特征，并将这些特征以地图的形式进行表示。

地图可以是二维或三维的，可以包含环境的几何结构信息，也可以包含环境的语义信息。

地图的生成过程需要考虑到机器人的运动模型、传感器的误差模型以及环境的不确定性。

在SLAM中，自主定位和地图构建是相互依赖的。

通过自主定位，机器人可以准确地将环境特征与地图进行匹配，从而提高地图的准确性；而地图的生成过程可以帮助机器人更好地进行自主定位，从而提高定位的精度。

因此，自主定位和地图构建是一个相互迭代的过程，机器人在不断移动和感知环境的同时，不断更新自身的定位信息和地图信息。

SLAM的求解方法可以分为滤波方法和优化方法两类。

滤波方法基于贝叶斯滤波理论，通过递归地更新机器人的状态估计和地图估计。

常用的滤波方法包括卡尔曼滤波和粒子滤波。

优化方法则将SLAM 问题转化为一个最小化误差的优化问题，通过最小化误差函数来求解机器人的状态和地图。

优化方法可以使用非线性优化算法，如最小二乘法、高斯牛顿法和LM法等。

SLAM在机器人导航、无人驾驶、虚拟现实等领域具有广泛的应用。

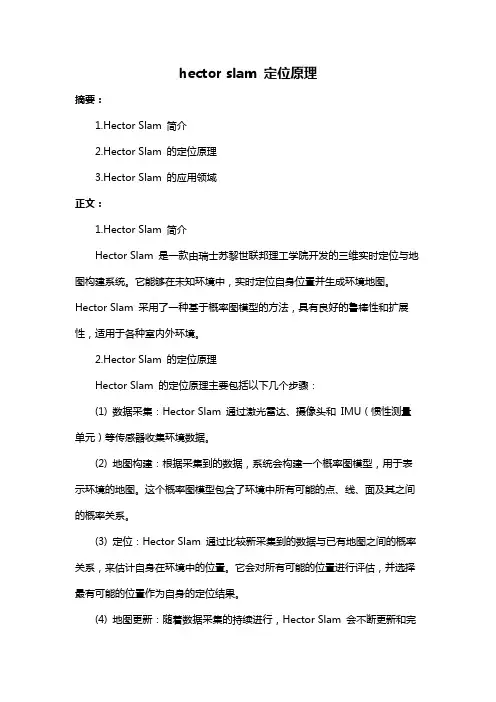

hector slam 定位原理摘要：1.Hector Slam 简介2.Hector Slam 的定位原理3.Hector Slam 的应用领域正文：1.Hector Slam 简介Hector Slam 是一款由瑞士苏黎世联邦理工学院开发的三维实时定位与地图构建系统。

它能够在未知环境中，实时定位自身位置并生成环境地图。

Hector Slam 采用了一种基于概率图模型的方法，具有良好的鲁棒性和扩展性，适用于各种室内外环境。

2.Hector Slam 的定位原理Hector Slam 的定位原理主要包括以下几个步骤：(1) 数据采集：Hector Slam 通过激光雷达、摄像头和IMU（惯性测量单元）等传感器收集环境数据。

(2) 地图构建：根据采集到的数据，系统会构建一个概率图模型，用于表示环境的地图。

这个概率图模型包含了环境中所有可能的点、线、面及其之间的概率关系。

(3) 定位：Hector Slam 通过比较新采集到的数据与已有地图之间的概率关系，来估计自身在环境中的位置。

它会对所有可能的位置进行评估，并选择最有可能的位置作为自身的定位结果。

(4) 地图更新：随着数据采集的持续进行，Hector Slam 会不断更新和完善地图，提高定位的精度和可靠性。

3.Hector Slam 的应用领域Hector Slam 在许多领域都有广泛的应用，包括：(1) 无人驾驶：Hector Slam 可以为无人驾驶车辆提供高精度的定位和地图服务，提高车辆的行驶安全性和稳定性。

(2) 机器人导航：Hector Slam 可以为室内外机器人提供实时定位和导航服务，帮助机器人在复杂环境中高效完成任务。

(3) 虚拟现实：Hector Slam 可以为虚拟现实系统提供实时的位置和方向信息，为用户提供更真实、更自然的沉浸式体验。

(4) 增强现实：Hector Slam 可以为增强现实系统提供实时的位置和方向信息，帮助用户在现实环境中更准确地叠加虚拟物体。

视觉SLAM的分类引言随着计算机视觉和机器人技术的发展，视觉SLAM（Simultaneous Localization and Mapping，即时定位与建图）作为一种重要的感知和导航技术，被广泛应用于自主导航、增强现实、机器人导航等领域。

视觉SLAM通过从视觉传感器获取图像信息，并将其与运动估计算法相结合，实现同时定位机器人的位置和构建环境地图。

在这篇文章中，我们将对视觉SLAM的分类进行全面、详细、完整且深入地探讨。

单目视觉SLAM概述单目视觉SLAM是指仅通过单个摄像头获取的图像信息来实现同时定位和建图的技术。

相对于使用多个传感器的多传感器SLAM来说，单目视觉SLAM更加具有挑战性，因为单个视角往往无法提供足够的几何信息来进行定位和建图。

方法•特征点法：基于特征点的方法是最常用的单目视觉SLAM方法之一。

通常通过提取图像中的关键点，并使用特征描述子来进行特征匹配和跟踪。

同时，该方法也会估计摄像头的运动和三维场景点的位置，以实现定位和建图。

•直接法：直接法是另一种常用的单目视觉SLAM方法。

该方法通过将图像像素值直接用于估计摄像头的运动和场景的深度信息。

与特征点法相比，直接法能够获得更多的几何信息，但该方法对光照变化和纹理稀疏场景比较敏感。

应用•自主导航：单目视觉SLAM可以用于机器人的自主导航。

通过结合图像信息和运动估计，机器人可以实时地感知自身位置和周围环境，从而进行路径规划和避障。

•增强现实：单目视觉SLAM也可以应用于增强现实。

通过追踪相机的运动以及对场景中物体的建模，可以将虚拟对象与真实世界进行融合，使用户能够在现实世界中与虚拟对象进行交互。

双目视觉SLAM概述双目视觉SLAM是指基于双目（左右）摄像头获取的图像信息来实现同时定位和建图的技术。

相对于单目视觉SLAM来说，双目视觉SLAM可以通过摄像头之间的视差来获得更多的三维信息，从而提高定位和建图的精度。

方法•立体匹配法：双目视觉SLAM中最常用的方法是立体匹配法。

SLAM原理及应用SLAM原理及应用正文：1. 引言同步定位与地图构建（Simultaneous Localization and Mapping，SLAM）是指通过自主感知环境并同时进行自身定位和构建地图的技术。

SLAM技术对于在未知环境中的自主导航和决策具有重要意义，被广泛应用于导航、自动驾驶、无人机等领域。

2. SLAM原理2.1 传感器技术SLAM技术主要依赖于多种传感器，包括激光雷达、摄像头、惯性测量单元（IMU）等。

激光雷达主要用于测量物体或环境的距离和形状信息，摄像头可提供图像信息，IMU则用于测量加速度和角速度。

2.2 数据关联SLAM算法中的一个核心问题是如何将传感器获取到的数据与地图进行关联。

通过数据关联，可以确定当前的位置和地图中的特征点，从而进行定位和地图构建。

2.3 运动估计运动估计是指通过分析的运动数据来估计其位置和姿态，一般使用里程计、惯性测量单元等数据进行运动估计。

2.4 环境建模环境建模是指通过传感器数据和运动估计的结果来构建环境地图，一般使用栅格地图、拓扑地图等形式进行表示。

2.5 数据优化SLAM算法通常采用最小二乘法或蒙特卡洛方法对数据进行优化，以提高定位和地图构建的精度。

3. SLAM应用3.1 导航SLAM技术可以使在未知环境中实现自主导航，从而完成各种任务，如巡检、物品搬运等。

3.2 自动驾驶SLAM技术是自动驾驶技术的核心之一，通过SLAM可以实现车辆在复杂道路环境下的感知、定位和地图构建，从而实现自主驾驶。

3.3 无人机SLAM技术在无人机领域有着广泛应用，可以实现无人机在未知环境中的航迹规划、避障和地图构建等功能。

附件：- 附件1：SLAM技术相关论文- 附件2：SLAM算法代码示例注释：1. SLAM：Simultaneous Localization and Mapping，同步定位与地图构建。

2. IMU：Inertial Measurement Unit，惯性测量单元。
