CCS3.3及仿真器驱动安装步骤

➢ TDS510USB PLUS V3 仿真器。 ➢ TDS510USB PLUS V3 仿真器驱动程序盘（随仿真器提供）。 ➢ USB 电缆（随仿真器提供）。 ➢ 带有 TI DSP 以及 JTAG 仿真端口的目标系统（用户自备）。 ➢ Code Composer Studio v3.3（需单独购买）。
5.1. USB 设备驱动程序安装...................................................................................... 2 5.2. 仿真支持软件安装 .............................................................................................. 2 5.3. CCS 仿真配置 ..................................................................................................... 2 附录 A................................................................................................................................... 9
3
TDS510USB PLUS 仿真器使用说明书
注意事项
请注意正确连接 14 针的 JTAG 电缆，该 电缆接错可能会导致仿真器或目标系 统永久损坏；仿真器 14 孔插头的第六 孔已经封闭，目标系统 JTAG 14 针插针
如果通过上述方法，不能找到您的目标板对应的仿真配置信息，

53
Address：输入需要观察的存储器的起始地址；
Q—Value）：填0，出现的存储器窗口中的显示值就 是实际值；若填其它数，出现的存储器窗口中的显 示值不是实际值；
Format：下拉菜单中有不同的格式；
存储器的显示格式：16进制、2进制等
IEEE浮点格式显示时，则选中使用 IEEE浮点格式 “Use IEEE Float”；
（13）Project/Recent Project Files：显示最近打开 过的项目。
h
50
（14）Project/Build Options：对编译器、汇编器、 和链接器的参数进行配置。
编 译 器 设 置 对 话 框
可以配置寄存器优先调试，特定函数优先调试，或
某个子程序优先调试等选项。h
51
h
17
单击桌面上“Setup CCStudio v3.3”图标， 进入 CCS设置窗口。
h
18
在设置界面的中间栏目中分别对Family和Platform项进 行设置。
h
19
h
20
然后会在在设置栏的左侧出现添加的软件仿真平
台，选择F2812 Device Simulator点击右键会出 现如图所示对话框，可以设置配置文件。
（3）Debug/Step Over(快捷键为F10)：单步执行。
单步执行程序，但与Step Into不同的是，不进入调用
的程序（子程序、中断服务程序），即该命令一步执
行完被调用的程序。
（4）Debug/Step Out：跳出子程序。
当使用Step Into或Step Over单步执行指令时，如果程
h
8
h
9
安装结束后出现如下图的告警界面，

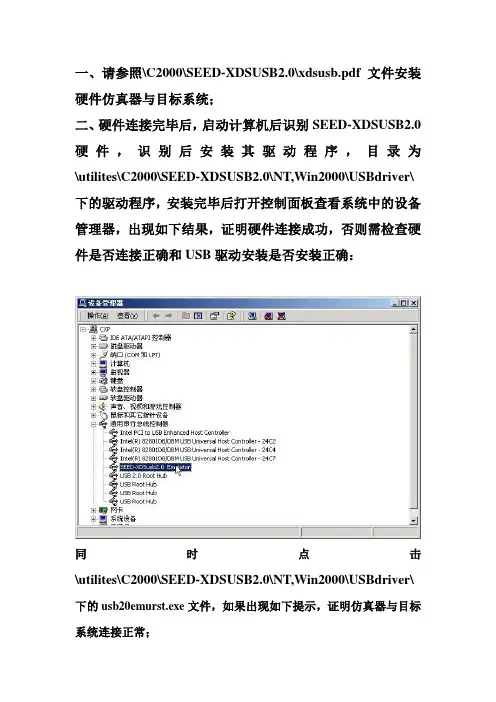

一、请参照\C2000\SEED-XDSUSB2.0\xdsusb.pdf文件安装硬件仿真器与目标系统；二、硬件连接完毕后，启动计算机后识别SEED-XDSUSB2.0硬件，识别后安装其驱动程序，目录为\utilites\C2000\SEED-XDSUSB2.0\NT,Win2000\USBdriver\下的驱动程序，安装完毕后打开控制面板查看系统中的设备管理器，出现如下结果，证明硬件连接成功，否则需检查硬件是否连接正确和USB驱动安装是否安装正确：同时点击\utilites\C2000\SEED-XDSUSB2.0\NT,Win2000\USBdriver\下的usb20emurst.exe文件，如果出现如下提示，证明仿真器与目标系统连接正常；三、安装TMDSCCS2000-1软件，步骤按光标依次执行（步骤请参照C5000\SEED-XDSUSB2.0\下的仿真器安装指南中的CCS软件安装）;四、驱动程序安装,步骤按光标执行：第一步：双击\Utilities\C2000\SEED-XDSUSB2.0\NT,win2000\USBdriver\Disk1下的通用的setup.exe文件（如果只开发TMS320LF240XAPGEA芯片，建议使用优化后的文件，双击\Utilities\C2000\SEED-XDSUSB2.0\NT,win2000\USBdriver\Disk1\TMS320LF24 0XAPGEA\setup.exe文件）；第二步：按照提示依次执行，同时路径选为CCS的路径；五、驱动程序的配置：第一步：双击桌面上的Setup CCS 2(2000)；第二步：根据DSP的型号选择相应的TI驱动程序，F206,F24X,LF24XX选择F24XX XDS510 Emulator, LF28XX选择F28XX XDS510 Emulator,在此以LF2407为例说明；第三步：选中F24XX XDS510 Emulator，点击Import;第四步：关掉此窗口，点击close；第五步：点中F24XX XDS驱动，同时鼠标右键，点击Properties；第六步：点击图标处文件；第七步：点击Browse；第八步：选中CCS目录中drivers目录下的seedusb2.cfg文件，同时打开；第九步：点击图标next;第十步：I/O Port为0x240（也可以设为340）,点击图标Next；第十一步：根据系统CPU的个数选择Add Single的相应次数；第十二步：点击图标Finish;第十三步：关掉CCS setup；第十四步：保存设置；第十五步：启动CCS；第十六步：出现CCS调试界面,仿真器连调成功。

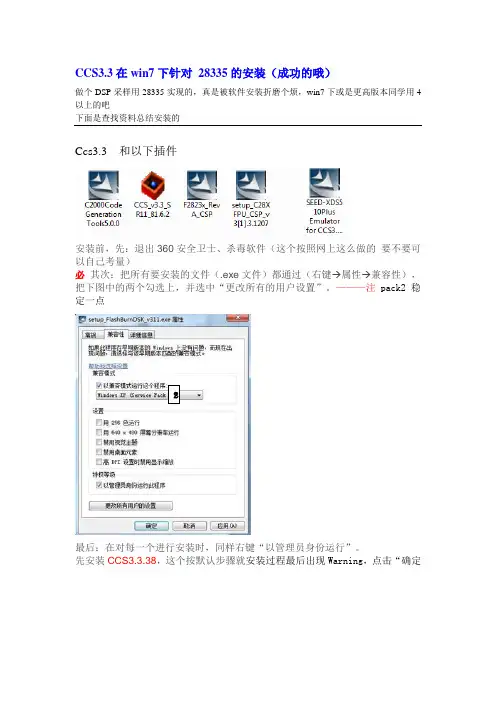

CCS3.3在win7下针对28335的安装（成功的哦）
做个DSP采样用28335实现的，真是被软件安装折磨个烦，win7下或是更高版本同学用4以上的吧
下面是查找资料总结安装的
Ccs3.3 和以下插件
安装前，先：退出360安全卫士、杀毒软件（这个按照网上这么做的要不要可以自己考量）
必其次：把所有要安装的文件（.exe文件）都通过（右键→属性→兼容性），把下图中的两个勾选上，并选中“更改所有的用户设置”。

———注 pack2稳定一点
2
最后：在对每一个进行安装时，同样右键“以管理员身份运行”。

先安装CCS3.3.38，这个按默认步骤就安装过程最后出现Warning，点击“确定
再安装补丁CCS_v3.3_SR11_81.exe。

如下图：
有一个界面要选择56和58 选默认的58就行
二．
安装F2823x_RevA_CSP.exe补丁。

安装setup_C28XFPU_CSP_v3.3.1207.exe 补丁，使用默认路径；再安装C2000CodeGenerationTools5.0.0Beta3.exe补丁，安装在“CCStudio_v3.3\C2000\cgtools”下；
遇到如下提示时，选择“Yes to All”，覆盖原文件；
最后安完之后
右键点击CCS3.3和setup的属性，选择“兼容性”选择“以兼容模式运行这个程序”，再选择“Windows XP （Service pack 2）”
然后关闭CCS3.3，再运行CCS就应该可以了！。
