学校屋顶水箱自动上水和节水设备设计安装

给水设备安装实施细则水箱安装1 .示意图和现场照片水箱安装示意图和水箱施工现场照片。

2 .注意事项①验收基础，并填写〃设备基础验收记录〃。

②作好设备检查，并写〃设备开箱记录〃。

水箱如在现场制作，应按设计图纸或标准图进行。

③设备吊装就位，进行校平找正工作。

3 .施工做法详解工艺流程：水箱箱体安装一水箱配管一水箱管道连接。

(1)水箱箱体安装①水箱的安装高度。

水箱的安装高度与建筑物高度、配水管道长度、管径及设计流量有关。

水箱的安装高度应满足建筑物内最不利配水点所需的流出水头，并经管道的水力计算确定。

根据构造上的要求，水箱底距顶层板面的最小高度不得小于0.4m o②水箱间的布置。

水箱间的净高不得低于2.2m,采光、通风应良好，保证不冻结，如有冻结危险时，要采取保温措施。

水箱的承重结构应为非燃烧材料。

水箱应加盖，不允许被污染。

③托盘安装。

有的水箱设置在托盘上。

托盘一般用木板制彳值50~65mm厚）。

外包镀锌铁皮，并刷防锈漆两道。

周边高60-IOOmm,边长（或直径）比水箱大100~200mm。

箱底距盘上表面，盘底距楼板面各不得小于20Ommo（2）水箱配管①进水管。

当水箱直接由管网进水时，进水管上应装设不少于两个浮球阀或液压水位控制阀，为了检修的需要，应在每个阀前设置阀门。

进水管距水箱上缘应有150~200mm的距离。

当水箱利用水泵压力进水,并采用水箱液位自动控制水泵启闭时，在进水管出口处可不设浮球阀或液压水位控制阀。

进水管管径按水泵流量或室内设计秒流量计算决定。

②出水管。

管口下缘应高出水箱底50~IOOmm,以防污物流入配水管网。

出水管与进水管可以分别和水箱连接，也可以合用一条管道，合用时出水管上应设止回阀。

③溢水管。

溢水管的管口应高于水箱设计最高水位20mm,以控制水箱的最高水位，其管径应比进水管的管径大1~2号。

为使水箱中的水不受污染，溢水管通常不宜与污水管道直接连接，当需要与排污管连接时，应以漏斗形式接入。

家用水管自动上水安装方法前言家用水管自动上水系统是一种方便实用的装置，可以为家庭提供持续的自动上水服务。

本文将介绍家用水管自动上水安装的详细步骤，帮助您完成安装并享受便捷的自动上水体验。

所需工具和材料在开始安装之前，请准备以下工具和材料：- 电钻和钻头- 螺丝刀- 排水管道- 水泵- 水管- 阀门- 螺丝- 螺母- 胶带- 封口胶安装步骤步骤一：选择安装位置首先，您需要选择一个合适的位置安装自动上水系统。

通常情况下，您可以选择离水源较近的位置，例如水槽或水泵房。

步骤二：准备安装工具和材料根据上述所需工具和材料列表，确保您已经准备好了所有必要的工具和材料。

步骤三：安装水泵1. 使用螺丝刀固定水泵底座于所选位置。

2. 将水泵放置在底座上，并使用螺丝刀固定。

步骤四：连接水管1. 使用电钻和钻头，在所选位置钻孔，以便将水管连接到自动上水系统。

2. 将一端连接到水泵的出水口，并通过螺丝和螺母固定。

3. 将另一端连接到所选位置的水源，例如水槽或自来水管道，并使用螺丝和螺母固定。

步骤五：安装阀门1. 在连接点之间的水管上，安装适当的阀门以控制水流。

2. 使用螺丝刀固定阀门。

确保阀门顺畅运转，并且密封良好。

步骤六：检查和测试1. 安装完毕后，仔细检查每个连接点和阀门，确保没有松动或漏水。

2. 打开水源，并测试自动上水系统的工作情况。

3. 如有异常，请检查是否有任何连接错误或漏水问题，并及时修复。

步骤七：封口和清理1. 使用封口胶和胶带密封所有连接点，以确保不会有任何漏水。

2. 清理工作区，确保没有杂物或碎屑，并保持工作区整洁。

维护和保养- 定期检查自动上水系统的连接点和阀门，确保其正常工作。

- 清洁水泵和滤网，以防止堵塞和污垢积累。

- 如有需要，更换水泵或滤网等配件，以保证系统的稳定运行。

结论家用水管自动上水系统的安装相对简单，但需要认真细致地完成每个步骤，以保证系统的正常运作。

遵循本文所述的步骤，您可以成功地安装家用水管自动上水系统，并享受便捷的上水服务。

广西电力职业技术学院毕业设计题目名称水箱水位自动控制系统设计与实施系（部）动力工程系专业检测技术及应用班级 1 1 1 5学号 109111540姓名谢城镔指导教师梁云岳广西电力职业技术学院教务科研处编制摘要随着科学技术的发展，电器控制技术在各领域，特别是在自动控制领域取得了长足的发展，有了越来越多的应用。

PLC以可靠性高、灵活性强、易于扩展、通用性强、使用方便等优点不断发展，在处理速度、控制功能、通讯能力及控制领域等方面都有新的突破，成为工业自动化领域最重要、应用最广的控制设备之一，对国民经济建设有突出的贡献。

近年来由于PLC与其他科学技术结合，使其在各个控制领域显示了较强的应用潜力和良好的应用前景。

本毕业设计采用PLC与继电器来实现水位的自动控制以及采用热电偶与压力变送器对温度、压力的监控，系统通过手自动控制，现场内控制与远程控制使其直观地表现出水箱水位自动控制系统的功能化与优良性。

关键字： PLC 水位自动控制热电偶压力变送器目录一前言 (3)二设计方案 (4)（一）系统说明 (4)（二）工作原理及原理图 (6)（三）设备清单及I/O分配表 (7)1 设备清单 (7)2 I/O分配表............................................ (8)（四）主要设备及编程软件介绍 (9)1 西门子PLC简介 (9)2 V4.0 STEP 7 Micro SP7编程软件简介 (10)3 组态王软件简介 (12)三实施过程 (14)（一）水箱制作 (14)（二）管路连接 (14)（三）控制设备接线 (14)（四）控制组态界面设计 (15)（五） PLC程序设计 (16)（六）系统调试 (22)（七）存在问题及解决方法 (22)四结论 (25)五心得体会 (26)致谢参考文献与附录前言可编程控制器(Programmable Logic Controller)，简称PLC。

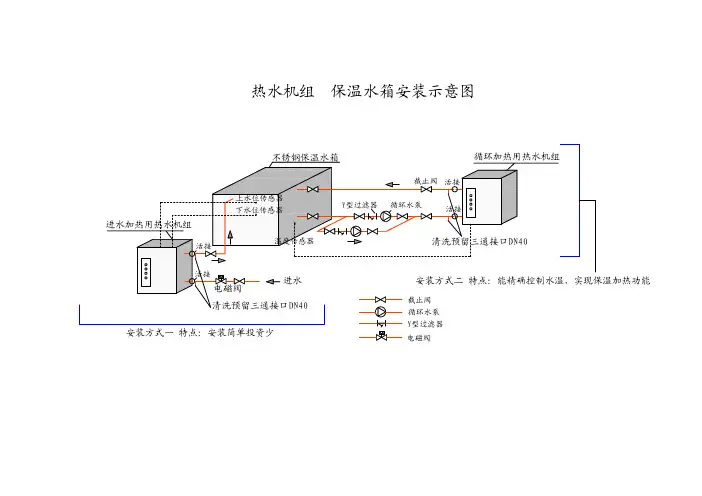

热水机组 + 保温水箱安装示意图
