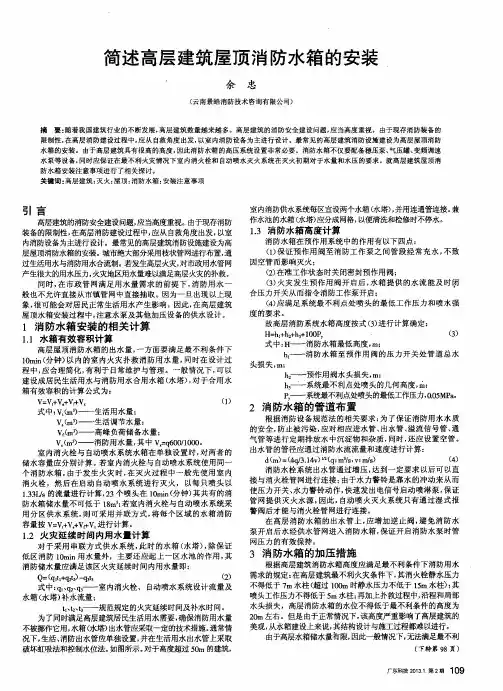

简述高层建筑屋顶消防水箱的安装

规范解析】GB50974 中关于高位消防水箱的设置要求什么是高位消防水箱？设置在高处直接向水灭火设施重力供应初期火灾消防用水量的储水设施。

GB50974 中关于高位消防水箱的设置要求？临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：1.一类高层公共建筑，不应小于36m3 ，但当建筑高度大于100m 时，不应小于50m3 ，当建筑高度大于150m 时，不应小于100m3 ；2.多层公共建筑、二类高层公共建筑和一类高层住宅，不应小于18m3 ，当一类高层住宅建筑高度超过100m 时，不应小于36m3 ；3.二类高层住宅，不应小于12m3 ；4.建筑高度大于21m 的多层住宅，不应小于6m3 ；5.工业建筑室内消防给水设计流量当小于等于25L/s时，不应小于12m3 ，大于25L/s 时不应小于18m3 ；6 总建筑面积大于10000m2 且小于30000m2 的商店建筑，不应小于36m3 ，总建筑面积大于30000m2 的商店，不应小于50m3 ，当与本条第1款规定不一致时应取其较大值。

、高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应按下列规定确定：1.一类高层民用公共建筑，不应低于0.10MPa ，但当建筑高度超过100m 时，不应低于0.15MPa ；2.高层住宅、二类高层公共建筑、多层公共建筑，不应低于0.07MPa ，多层住宅不宜低于0.07MPa ；3.工业建筑不应低于0.10MPa ，当建筑体积小于20000m3 时，不宜低于0.07MPa ；4.自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定，但最小不应小于0.10MPa ；5.当高位消防水箱不能满足本条第1款〜第4款的静压要求时，应设稳压泵。

对高位消防水箱的有效高度或至最不利水灭火设施的静水压力作了技术规定。

国家标准《建筑设计防火规范》TJ16-74 规定屋顶消防水箱压力不能满足最不利消火栓的压力，应设置固定消防水泵；国家标准《高层民用建筑设计防火规范》GBJ45-82 提出临时高压消防给水系统，屋顶消防水箱应满足最不利消火栓和自动喷水等灭火设备的压力0.1MPa 要求；国家标准《高层民用建筑设计防火规范》GB50045-95 规定当建筑高度不超过100m 时，高层建筑最不利点消火栓静水压力不应低于0.07MPa ；当建筑高度超过100m 时，高层建5.当高位消防水箱不能满足本条第1款〜第4款的静压筑最不利点消火栓静水压力不应低于0.15MPa 。

内容要求
设置要求必须设
置
高层民用建筑、总建筑面积＞10000m2且层数大于2层的公共建
筑、其他重要建筑，必须设置高位消防水箱
材质热浸镀锌钢板、钢筋混凝土、不锈钢板
安全措
施
当高位消防水箱在屋顶露天设置时，水箱的人孔以及进出水管的阀门
等应采取锁具或阀门箱等保护措施
防冻措
施
严寒、寒冷等冬季冰冻地区的高位消防水箱应设置在消防水箱间内，
其他地区宜设置在室内，当必须在屋顶露天设置时，应采取防冻隔热
等安全措施
当必须设置在严寒、寒冷等冬季结冰地区的非采暖房间时，应采取防
冻措施，环境温度或水温不应低于5℃
安装尺
寸
无管道的侧面，净距不宜小于0.7m；安装有管道的侧面，净距不宜
小于1.0m，且管道外壁与建筑本体墙面之间的通道宽度不宜小于
0.6m，设有人孔的水箱顶，其顶面与其上面的建筑物本体板底的净
空不应小于0.8m
管路进水管
1.管径应满足消防水箱8h充满水的要求，且≥DN32
2.进水管口的最低点高出溢流边缘的高度应等于进水管管径，但应
≥100mm且≤150mm
溢流管溢流管的直径不应小于进水管直径的2倍，且不应小于DN100，溢流管的喇叭口直径不应小于溢流管直径的1.5～2.5倍
出水管
1.出水管管径应满足消防给水设计流量的出水要求，且不应小于
DN100
2.出水管应位于最低水位以下，并设置防止消防用水进入高位消防水
箱的止回阀。

消防水箱安装与验收规范消防水箱是一种重要的被动消防设施，它在火灾发生时能够为消防系统提供足够的水源供应。

正确的安装与验收对于消防水箱的正常运行和灭火效果至关重要。

本文将介绍消防水箱的安装与验收规范。

一、消防水箱的安装规范1. 安装位置选择消防水箱应安装于离消防设施较近的区域。

安装位置应避免阳光直射、植物遮挡等因素对水箱的影响。

同时，离建筑物有一定的距离以防火灾蔓延。

2. 基础施工水箱安装前需进行基础施工。

基础需具备足够的强度和稳定性，以保证水箱的稳固安装。

3. 安装要求- 水箱进、出水管道应连接牢固，并符合相关安全标准。

- 消防水箱与消防泵室之间的管道应畅通无阻，保证水流的连续性。

- 水箱边缘应设置护栏或防护设施，以保护水箱免受外力损害。

4. 排水系统的安装水箱应有合适的排水系统，以确保在非火灾状态下，水箱内的水保持清洁并保持一定水位。

二、消防水箱的验收规范1. 外观检查验收人员首先需要对水箱的外观进行检查，确保没有明显的破损、渗漏等现象。

同时，还需检查护栏、防护设施等是否齐全且符合相关要求。

2. 内部清洁检查- 水箱内部应保持干净、无污染，并具备一定的抗污性。

- 底部应有清洁出水孔，以便清除杂物和污物。

- 水箱内壁应光滑，无明显异物和凹凸不平的情况。

3. 进出水管道检查- 检查进出水管道是否连接牢固，无渗漏。

- 检查阀门、闸门等阀控设施是否灵活可靠。

4. 排水系统检查- 检查排水系统的设置是否合理，与水箱的排水孔连接是否畅通。

- 检查排水设施的工作状态是否正常。

通过以上验收步骤，确保消防水箱的安装质量和运行状况达到标准要求，提高其灭火效果，保障人们的生命财产安全。

综上所述，消防水箱的安装与验收规范是保障其正常运行和有效灭火的重要环节。

相关部门和施工单位应严格按照规范进行操作，确保消防水箱的安全可靠性。

同时，定期对水箱进行检查和维护，保证其长期有效运行，提高火灾应急处理能力，最大限度地保护人们的生命和财产安全。

一、工程概况1. 工程名称：屋顶水箱安装工程2. 工程地点：[具体地址]3. 施工单位：[施工单位名称]4. 施工时间：[开始时间]至[结束时间]二、工程内容1. 水箱类型：不锈钢水箱2. 水箱容量：[具体容量]3. 水箱材质：SUS304不锈钢板4. 水箱规格：[具体规格]三、施工方案1. 施工准备（1）施工人员：组织一支具有丰富经验的施工队伍，确保施工质量。

（2）施工材料：准备不锈钢水箱、连接管道、阀门、配件等材料。

（3）施工工具：准备好电焊机、切割机、扳手、螺丝刀等施工工具。

2. 施工步骤（1）施工场地准备在屋顶水箱安装前，需对施工场地进行清理，确保场地平整、干净，为水箱安装创造良好条件。

（2）水箱安装1）根据设计图纸，确定水箱安装位置，确保水箱水平放置。

2）在屋顶相应位置，按照水箱尺寸，用膨胀螺丝固定水箱支架。

3）将水箱放置在支架上，调整水箱水平度，确保水箱与支架固定牢固。

4）按照设计要求，将连接管道、阀门等配件安装到位。

5）进行水箱与管道的焊接，确保焊接质量。

（3）施工验收1）检查水箱安装位置、水平度、连接管道等是否符合设计要求。

2）检查焊接质量，确保无漏水、漏气现象。

3）进行水质检测，确保水质符合国家标准。

4）对施工过程进行记录，整理施工资料。

3. 施工注意事项（1）在施工过程中，注意安全，遵守操作规程。

（2）在焊接过程中，确保焊工具备相应资质。

（3）在安装过程中，注意保护水箱、管道等材料，避免损坏。

（4）在施工完成后，及时清理施工现场，确保环境卫生。

四、施工进度安排1. 施工前期准备：[具体时间]2. 施工过程：[具体时间]3. 施工验收：[具体时间]五、施工质量保证措施1. 施工人员需具备相关资质，确保施工质量。

2. 严格按照设计图纸和施工规范进行施工。

3. 施工过程中，对关键工序进行严格控制，确保施工质量。

4. 施工完成后，进行严格的质量验收，确保工程质量。

5. 建立施工质量责任制，对施工过程中的质量问题进行跟踪、整改。

消防水箱的设置要求今天分享消防水箱设置的相关内容。

一、设置条件及目的1 .室内采用临时高压消防给水系统时，高层民用建筑、总建筑面积大于10000 m?且层数超过2层的公共建筑和其他重要建筑，必须设置高位消防水箱。

2 .设置消防水箱的目的，一是提供系统启动初期的消防用水量和水压，在消防泵出现故障的紧急情况下应急供水，确保喷头开放后立即喷水，及时控制初起火灾，并为外援灭火争取时间；二是利用高位差为系统提供准工作状态下所需的水压，以达到管道内充水并保持一定压力的目的。

二、水箱容积要求1.临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：1）一类高层公共建筑，不应小于36m3,但当建筑高度大于100m时，不应小于50m3,当建筑高度大于150m 时，不应小于100m3。

2）多层公共建筑、二类高层公共建筑和一类高层住宅，不应小于18m3,当一类高层住宅建筑高度超过100m时，不应小于36m3。

3）二类高层住宅，不应小于12m3。

4 ）建筑高度大于21m的多层住宅，不应小于6m3。

5）工业建筑室内消防给水设计流量当小于或等于25L/s时，不应小于12m3,大于25L/s时不应小于18m3。

6）总建筑面积大于10000 m?且小于30000 mz的商店建筑，不应小于36m3,总建筑面积大于30000 mz的商店，不应小于50m3。

说明：当商店建筑与一类高层公共建筑不一致时应取较大值。

2.转输水箱兼做高位水箱时，其容积按转输水箱确定。

三、静压要求1.高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应按下列规定确定：1）一类高层公共建筑，不应低于0.10MPa，但当建筑高度超过100m时，不应低于0.15MPa。

2）高层住宅、二类高层公共建筑、多层公共建筑，不应低于0.07MPa，多层住宅不宜低于0.07MPa。

3）工业建筑不应低于0.10MPa，当建筑体积小于20000m3时，不宜低于0.07MPa。

消防工程r屋顶高位消防水箱安装要求及维护管理一、设置目的1.利用位差为系统提供准工作状态下所需要的水压，达到使管道内的充水保持一定压力的目的。

2.提供系统启动初期的用水量和水压，在消防水泵出现故障的紧急情况下应急供水，确保喷头开放后立即喷水，控制初期火灾和为外援灭火争取时间。

■11111ι∣ιιaιι二、设置场所室内采用临时高压消防给水系统时，高层民用建筑、总建筑面积大于10000 ιtf且层数超过2层的公共建筑和其他重要建筑，必须设置高位消防水箱。

三、有效容积和静水压力L临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求。

2.高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力。

注：当商店建筑与一类高层公共建筑规定不一致时，应取其较大值。

四、设置要求1.高位消防水箱的有效容积、出水、排水和水位等，应符合规范规定。

2.高位消防水箱的最低有效水位应根据出水管喇叭口和防止旋流器的淹没深度确定，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm；当采用防止旋流器时应根据产品确定，且不应小于150mm的保护高度。

3.高位消防水箱应设置通气管；消防水箱通气管、呼吸管和溢流水管等应采取防止虫鼠等进入消防水池的技术措施。

4.进水管的管径应满足消防水箱8h充满水的要求，但管径不应小于DN32,进水管宜设置液位阀或浮球阀。

浮球阀工作原理浮球阀是通过控制液位来调节供液量的。

当水面上涨时，浮球也跟着上升。

球上升就带动连杆也上升。

连杆与另一端的阀门相连，当上升到一定位置时（水面淹没浮球），连杆支起橡胶活塞垫，封闭水源。

当水位下降时，浮漂也下降，连杆又带动活塞垫开启。

6.进水管应在溢流水位以上接入，进水管口的最低点高出溢流边缘的高度应等于进水管管径，但最小不应小于100mm,最大不应大于150mm o7.当进水管为淹没出流时，应在进水管上设置防止倒流的措施或在管道上设置虹吸破坏孔和真空破坏器，虹吸破坏孔的孔径不宜小于管径的1/5,且不应小于25mm。

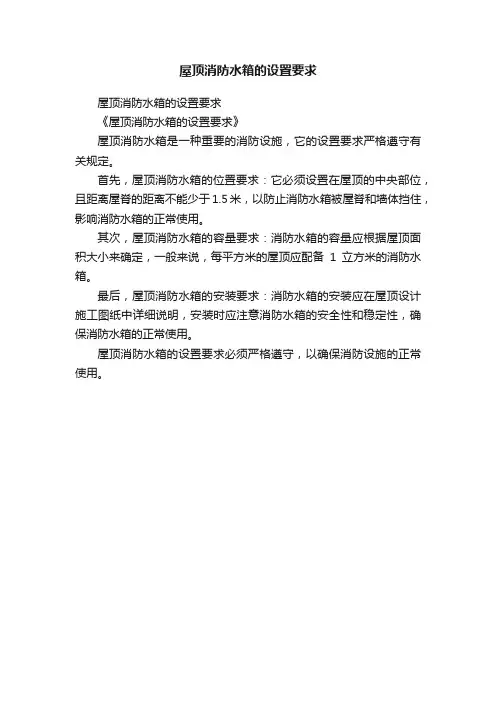

屋顶消防水箱的设置要求
屋顶消防水箱的设置要求
《屋顶消防水箱的设置要求》
屋顶消防水箱是一种重要的消防设施，它的设置要求严格遵守有关规定。

首先，屋顶消防水箱的位置要求：它必须设置在屋顶的中央部位，且距离屋脊的距离不能少于1.5米，以防止消防水箱被屋脊和墙体挡住，影响消防水箱的正常使用。

其次，屋顶消防水箱的容量要求：消防水箱的容量应根据屋顶面积大小来确定，一般来说，每平方米的屋顶应配备1立方米的消防水箱。

最后，屋顶消防水箱的安装要求：消防水箱的安装应在屋顶设计施工图纸中详细说明，安装时应注意消防水箱的安全性和稳定性，确保消防水箱的正常使用。

屋顶消防水箱的设置要求必须严格遵守，以确保消防设施的正常使用。

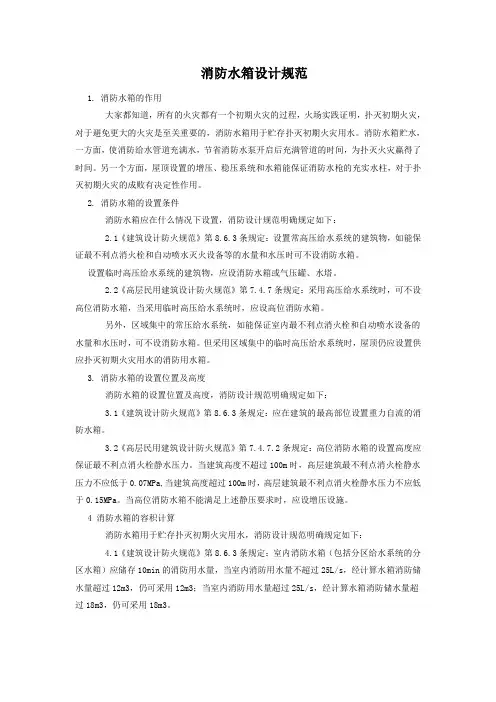

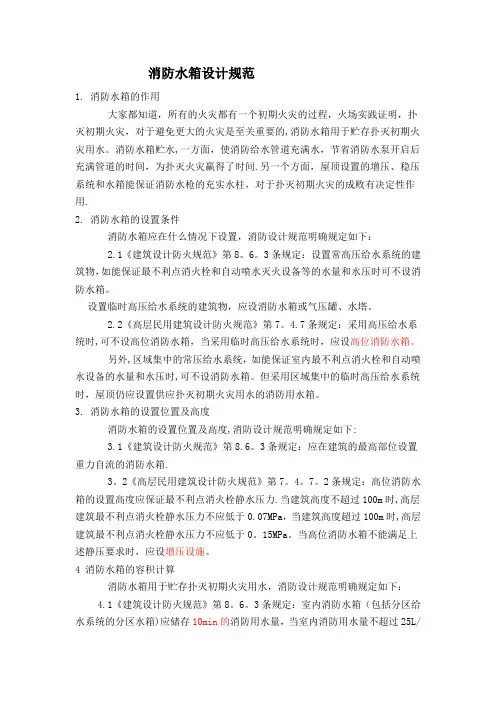

消防水箱设计规范1. 消防水箱的作用大家都知道，所有的火灾都有一个初期火灾的过程，火场实践证明，扑灭初期火灾，对于避免更大的火灾是至关重要的，消防水箱用于贮存扑灭初期火灾用水。

消防水箱贮水，一方面，使消防给水管道充满水，节省消防水泵开启后充满管道的时间，为扑灭火灾赢得了时间。

另一个方面，屋顶设置的增压、稳压系统和水箱能保证消防水枪的充实水柱，对于扑灭初期火灾的成败有决定性作用。

2. 消防水箱的设置条件消防水箱应在什么情况下设置，消防设计规范明确规定如下：2.1《建筑设计防火规范》第8.6.3条规定：设置常高压给水系统的建筑物，如能保证最不利点消火栓和自动喷水灭火设备等的水量和水压时可不设消防水箱。

设置临时高压给水系统的建筑物，应设消防水箱或气压罐、水塔。

2.2《高层民用建筑设计防火规范》第7.4.7条规定：采用高压给水系统时，可不设高位消防水箱，当采用临时高压给水系统时，应设高位消防水箱。

另外，区域集中的常压给水系统，如能保证室内最不利点消火栓和自动喷水设备的水量和水压时，可不设消防水箱。

但采用区域集中的临时高压给水系统时，屋顶仍应设置供应扑灭初期火灾用水的消防用水箱。

3. 消防水箱的设置位置及高度消防水箱的设置位置及高度，消防设计规范明确规定如下：3.1《建筑设计防火规范》第8.6.3条规定：应在建筑的最高部位设置重力自流的消防水箱。

3.2《高层民用建筑设计防火规范》第7.4.7.2条规定：高位消防水箱的设置高度应保证最不利点消火栓静水压力。

当建筑高度不超过100m时，高层建筑最不利点消火栓静水压力不应低于0.07MPa,当建筑高度超过100m时，高层建筑最不利点消火栓静水压力不应低于0.15MPa。

当高位消防水箱不能满足上述静压要求时，应设增压设施。

4 消防水箱的容积计算消防水箱用于贮存扑灭初期火灾用水，消防设计规范明确规定如下：4.1《建筑设计防火规范》第8.6.3条规定：室内消防水箱（包括分区给水系统的分区水箱）应储存10min的消防用水量，当室内消防用水量不超过25L/s，经计算水箱消防储水量超过12m3，仍可采用12m3；当室内消防用水量超过25L/s，经计算水箱消防储水量超过18m3，仍可采用18m3。
