一个人不可能完美,但团队可以案例一、桑塔纳3000轿车中控门锁和电动玻璃升降器不工作故障现象桑塔纳3000轿车中控门锁和电动玻璃升降器不工作;故障诊断接车后,对中控门锁和电动玻璃升降器故障进行了初步检查;打开点火开关,检查所有车门玻璃升降器开关上的指示灯均不亮,操作所有车门的玻璃升降器开关,均不能动作；操作前门上的门锁按钮,也没有任何反应;该车中控门锁和电动玻璃升降器的相关电路如图1图2所示,从电路图可知,电动玻璃升降器和中控门锁的工作是以舒适系统控制单元为核心的;中控门锁在开锁和闭锁操作后,左前和右前门锁的闭锁开关信号传递给舒适系统控制单元J330,J330控制四门的中控门锁电动机动作;同时,J330也接收左前门电动玻璃升降器开关信号;当J330收到左前门玻璃升降器开关信号时,直接控制左前门电动玻璃升降器电动机工作;另外,当右前门玻璃升降器和后门玻璃升降器工作时,玻璃升降器电动机的负极回路也受J330控制才完成;图1 中控门锁相关电路图J330—舒适系统控制单元E61—左前门中控开关E62—右前门中控开关 V29—左前门中控电动机 V30—右前门中控电动机V31—左后门中控电动机 V32—右后门中控电动机图2电动玻璃升降器相关电路图J330—舒适系统控制单元 E40—左前门玻璃升降器开关 E41—右前门玻璃升降器开关 V14—左前门玻璃升降器电动机 V15—右前门玻璃升降器电动机根据电路图可知,该车故障的可能原因是：①J330损坏;②J330的电源电路有短路或断路现象;首先拆下仪表板左下护板,检查J330的供电熔丝S3,发现已经熔断;更换新的30A 熔丝,分别操作中控门锁和玻璃升降器开关使其工作;当操作左前门玻璃升降器开关时,左前门和其他玻璃升降器开关指示灯突然熄灭,中控门锁和玻璃升降器再次停止工作,拆下熔丝S3,熔丝又断了,从而说明故障是由于左前门玻璃升降器电路某处有故障,致使J330供电熔丝熔断而停止工作,从而使中控门锁和玻璃升降器无法正常工作; S3 30AS15320A接着拆下左前门内衬板检查左前门玻璃升降器电路;拆下内饰板后,拔下玻璃升降器电动机插接器时,发现左前门限位器的塑料外罩脱掉,玻璃升降器电动机V14的一条电路被夹入左前门限位器内,致使电路接地短路,导致J330供电熔丝熔断;故障排除将损伤的电路包扎处理后,换上新的熔丝,故障排除;案例二上海大众POLO轿车电动车窗不能控制故障现象：一辆2006年产POLO劲取 L自动挡轿车,行驶里程万 km,用户反映除驾驶员侧车门外,其余车门电动车窗不能控制;图5检查分析：维修人员做基本检查后发现,前排乘客侧车门、左后车门和右后车门电动车窗均不能由驾驶员侧车门电动车窗控制开关控制升降;按动各车门自身控制开关也无效;连接VAS5052故障诊断仪,查询舒适系统控制单元J393,未存故障码;POLO劲情和劲取轿车的电动车窗控制方式与老款POLO有所不同,电动车窗开关状态信息用传输速率为20 kb/s的LIN总线传输,驾驶员侧车门控制单元 J38 6为LIN总线的主控单元图5,其余3个车门控制单元为从控单元;其控制原理如下以前排乘客侧车门电动窗为例：点火开关ON时LIN总线激活,驾驶员侧车门上的电动窗开关E81信号输入控制单元J386,J 386识别后将信号经LIN总线传输到前排乘客侧车门控制单元J387, J387根据接收到的车窗升降指令控制前排乘客侧电动窗电机V148动作;操作前排乘客侧电动窗控制开关E107时,J387作为从控单元识别到E107开关信号的输入,直接控制V148动作;图6因为每个车门控制单元都有各自的熔丝保护,3个车门控制单元同时断电的可能性很小,所以故障原因中可以排除供电故障;根据故障现象分析,与4个车门控制单元都有关的LIN总线存在问题的可能性最大;遵循这一思路,决定先检查前排乘客侧车门控制单元J387与驾驶员侧车门控制单元J386之间的LIN总线线路;用万用表测量J38 7线束侧插接器T8ak/3端子与J386线束侧插接器T8aj/3端子电阻,显示无穷大,表明J386与J387之间的LIN总线处于断开状态;由图6可知,J386的LIN总线经左A柱插接器的T21/20端子分别与J387、J 388和J389连接,脱开该插接器观察,LIN总线所在的T21/20端子被腐蚀,折断的插针残留在对应的插孔内图7;由于车门部分的LIN总线失效,而作为从控单元的其余3个车门的控制单元又不能单独地工作,所以出现了上述故障现象;图7故障排除：使用大众VAS1978线束修理箱更换左A柱T21/20端子的导线,装复插接器,试验所有车门的电动车窗,全部恢复正常;本次课题:桑塔纳3000电动车窗无法升降故障检修故障现象：2009款上海大众桑塔纳3000轿车,搭载BKT发动机和5挡手动变速器;行驶里程:36000km;客户反映打开点火开关,按下左前、右前、左后、右后电动车窗升降器开关电动车窗升降器开关位于换挡杆前方的中央通道上,发现左后电动车窗都不能升降;收集资料一、电动车窗系统组成：由车窗、车窗升降器、电动机、车窗开关等组成;控制开关一般有两套,一套为总开关,装在仪表板或驾驶员侧的车门上,另一套为分开关,分别安装在每个车窗上;二、车身位置整车驾驶内开关位置S3保险丝S153电动车窗分解三、工作原理一、左前电动车窗上升、下降红色：总电源蓝色：下降粉色：上升摇窗机开关指示灯红黑红红30 602 S153/30A Q7 左前摇窗机开关棕/白指示灯E40 T5k/3 T5k/5 Q9 T25a/3 J330内部搭铁左前摇窗机往下降红黑红红30 602 S153/30A Q7 左前摇窗机开关白红黑棕T5K/1 T25a/11 J330 T25a/13 J330 T2r/1 V14 棕T2r/2 T25a/24 J330内部搭铁左前摇窗机往上升红黑红红30 602 S153/30A Q7 左前摇窗机开关白绿棕黑T5k2 T25a/23 J330 T25k4 J330 T2r/2 V14 红T2r/1 T25a/13内部搭铁二、左后摇窗机中央控制路线三、左后控制路线四、电动车窗的拆装五、原因分析六、常见故障诊断方法电动车窗常见的故障有：所有车窗升降功能均失效；某一车窗升电动车窗无法升降摇窗机开关摇窗机安全开关保险丝玻璃升降器 导线、插接头 J330S153S3 S18腐蚀松动损坏 损坏 松动腐蚀电机损坏无电源搭铁不良本身损坏松动插接头损坏断、短路滑行块变形钢索降功能失效；某一车窗只能向一个方向运动；车窗升降器工作时阻力大、发卡；升降器不工作,但电动机运转正常和某车窗升降异常等;其具体检修方法如下：1．所有车窗升降功能均失效故障原因：导致所有车窗升降功能均失效的故障原因可能是：组合开关接地线脱开,总电源线断裂、脱开,车窗继电器触点接触不良、损坏或线圈损坏,安全开关接触不良或未接通等指被安全开关控制的车窗控制功能失效;检修方法：检修此类故障时,应先检查电源线与接地线是否断脱2．某一车窗升降功能失效故障原因：导致某一车窗升降功能失效的故障原因可能是：控制该车窗的开关、电动机、升降器等断路或损坏;检修方法：先操作相应的组合开关或分开关,若车窗工作正常,则说明分开关或组合开关损坏;若车窗仍不动作,则可能是相应的电动机、升降器或相应的连线有问题;3．某一车窗只能向一个方向运动故障原因：导致某一车窗只能向一个方向运动的故障原因可能是：开关触点接触不良、控制导线或车窗升降器不良等;检修方法：先操作相应的组合开关或分开关,若车窗升降器均正常,则说明分开关或组合开关触点有接触不良现象;若车窗仍只能向一个方向运动,则应检查分开关到组合开关之间的控制导线是否断路,车窗升降器是否有故障;4．车窗升降器工作时阻力大、发卡故障原因：导致车窗升降器工作时阻力大、发卡的故障原因可能是：导轨凹槽部位有污物,导轨变形或损坏,钢丝绳磨损打滑或损坏,电动机局部损坏,驱动功率不足等;检修方法：对导轨凹槽内的污物进行清理,修理或更换损坏的零部件;5．升降器不工作,但电动机运转正常故障原因：导致升降器不工作,但电动机运转正常的故障原因可能是：钢丝绳断,滑动支架断裂或支架内的传动钢丝夹铆接点松动等;检修方法：对于折断的钢丝绳,只有更换新的；对于松动的传动钢丝夹,则要将其拆下来重新对其接点铆接;6．车窗升降器升降时出现异常响声故障原因：导致车窗升降器升降时出现异响的原因是：卷丝筒内钢丝绳出现了跳槽,滑动支架内的传动钢丝夹转动,电动机盖板或固定架与玻璃相碰擦,机械系统污物过多等;检修方法：先对车窗升降器进行清洗、调整,看故障是否清除主要是调整升降器的安装螺钉以及卷丝筒内钢丝绳的位置,然后再检查安装支架的弧度是否正确;七、检修方法1)保险丝：目视,电阻值,测量电源2车窗升降器: 测电源,外加电源3电动门窗开关的检修测电源、测电阻4 导线：测阻值八、价格、工时维修工时：待定维修时费：180元/小时；制定计划(一)准备工具二7S规范1、整理2、整顿3、清洁4、安全5、素养6、节约7、清扫三进行维修A.安装车内、外三件套,车轮挡块B.测保险丝S153a)目测保险丝有无烧蚀、测电阻＜1Ωb)测量30号到保险丝S153电源12vC．玻璃升降开光/安全开关a)检测S153过来电源,然后在测量开关之后线束,看有无信号输出,从而确认玻璃升降开关好坏D玻璃升降器a)首先目测玻璃升降器,看外观有无裂纹、滑行块是不是变形等;b)其次测量电阻,标准电阻小于5Ωc)然后,对玻璃升降进行动作测试,看玻璃升降器是不是否能正常工作E 检查搭铁线路F 检查ECU四、故障检修流程以左后电动车窗检修流程为例五检验：观察玻璃是否正常升降,如果不能正常升降,则继续维修;六回收工具、清洁场地。

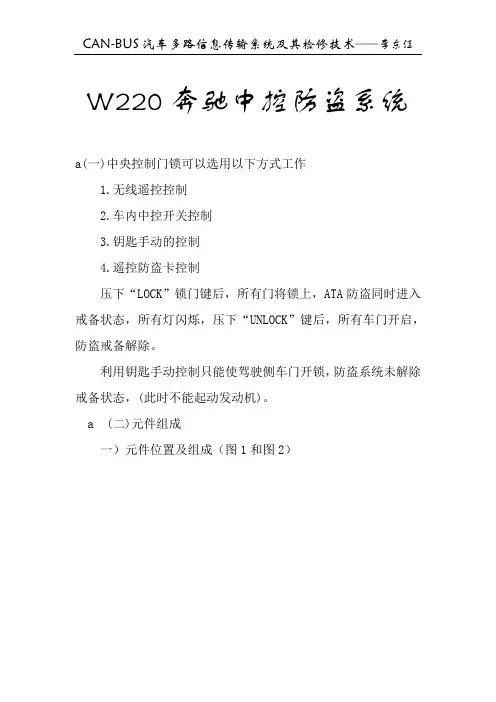

W220奔驰中控防盗系统a(一)中央控制门锁可以选用以下方式工作1.无线遥控控制2.车内中控开关控制3.钥匙手动的控制4.遥控防盗卡控制压下“LOCK”锁门键后，所有门将锁上，ATA防盗同时进入戒备状态，所有灯闪烁，压下“UNLOCK”键后，所有车门开启，防盗戒备解除。
利用钥匙手动控制只能使驾驶侧车门开锁，防盗系统未解除戒备状态，(此时不能起动发动机)。
a (二)元件组成一）元件位置及组成（图1和图2）图1 W220奔驰中控防盗系统aA2/12—后天线放大器； N73—点火开关电脑； A8/1—遥控钥匙； A26/1—左前门红外线接收器； S87/1—右前门开关(美规)；N72/1—仪表中央面板电脑；A37—PSE气动电脑； N10/8—后SAM 电脑； S86/1—左前门开关；N69/1—左前门电脑； N69/2—右前门电脑；A26/2—右前门红外线接收器；N72/1S6—中控开关；图2 W220奔驰中控防盗系统控制结构图aA2/12—天线放大器；A8/1—遥控钥匙；A26/1—左前门接收器；A26/2—右前门接收器；A37—PES气动电脑；CAN—数据总成；E1e5—E4e1；E3e1—E6/6 转向灯；N69/2—右前门电脑；N70—天窗电脑；N69/1—左前门电脑；N73—点火开关电脑；N80—组合开关电脑；P1—气动马达左前门；P2—气动马达右前门；S—转向与电脑间通讯；P6—气动成达油箱盖；N69/1—左前门电脑； N10/8—后SAM电脑；P4—气动马达右后门；P3—气动马达左后；E2e5—E6/5a二）工作控制流程（图3）图3 W220奔驰中控防盗系统工作流程设定中控遥控钥匙步骤如下：a1.将中控遥控钥匙放入点火开关控制电脑。
2.等待约30 min之后，将点火开关Key－ON(15号线路导通)。
3.90 min之后中控遥控钥匙设定完成。
(四)中控开关工作位于仪表台中央中控开关，将门锁开门、锁门(手动)信号连接至位于面板后仪表中央面板电脑，转换为数位信号后经CAN连线送至PSE气动电脑，执行中控门锁动作。
电门锁工作原理
电门锁是一种用电信号控制的机械装置，主要用于电子门禁系统、车辆中控系统等领域。
其工作原理主要包括以下几个方面：
1. 供电电路：电门锁通过与供电电路连接，获得电源供电以保持正常工作状态。
2. 开关电路：电门锁内部包含一个开关电路，其作用是当接收到外部的开关信号时，切换电门锁的状态，实现开启或关闭功能。
3. 锁体控制：电门锁里设置了控制锁体的装置，当接收到开启信号时，控制装置会通过驱动机构操控锁体的运动，使之打开或关闭。
在电门锁关闭时，控制装置会通过螺栓、齿轮等机械部件使得锁体牢固地锁在门框上，从而实现门的安全闭合。
4. 信号传输：开关信号可以以各种形式传输到电门锁，如红外信号、射频信号、蓝牙信号等。
这些信号经过传感器的接收和信号解码，然后转化为电信号输入到开关电路，最终控制电门锁的状态。
总的来说，电门锁的工作原理主要是通过接收开关信号，经过控制电路和驱动机构的处理，从而操控锁体的运动，实现门的打开或关闭。
