650nm5mW激光二极管

激光二极管的驱动电路[日期：2021-01-05] 来源：[字体：大中小]当激光二极管流过阈值以上的电流时会产生激光，但温度的变化会影响光输出量，下列图是光输出量和管芯温度的关系。

为了保证激光二极管的光输出量恒定，在光输出量下降时就要增大正向电流。

而光输出量增大时就要减小正向龟流，即需要自动控制电流的大小来恒定光输出量。

下列图是恒流驱动与APCAutomat IC Power Contr0l〕驱动对于温度变化的特性，由图中可见恒流驱动时温度变化会影响光输出量，而用APC驱动时。

光输出量与温度无关。

电路因为PD的电流与光输出量成正比，故只要保证PD的电流恒定光输出量也就是恒定值。

下列图是APC电路的框图。

激光射入光电二极管PD，PD产生输出电流，甩电阻将此电流转换为反应电压，该电压与基准电压相等以控制激光二极管正向电流，就得到了稳定的光输出。

〔1〕连续驱动电路下列图是最简单的APC电路，它是一种负反应电路。

Tr2为正向电流控制管，Rld为正向电流限流电阻，基极的33μF电容器为软启动电容，稳压二极管确定基准电压值，激光二极管两端并接的1μF电容用来作过电压保护，吸收过电压，电源端的22μF电容用来旁路过电压及纹波。

10kΩ电阻是它的放电电阻。

电源电压为3V，用干电池供电。

激光二极管的工作电流和光电二极管的输出电流随激光元件的型号而各不一样，据此再确定外部元件的参数。

Rf、Rv是决定光输出调整范围或光电二极管输出电流调整范围的电阻。

Rf 决定光电二极管输出电流的最大值，Rv是可变电阻，Rf+Rv决定输出电流的最小值。

首先，确定光输出的调整范围，根据光输出-PD输出特性。

求出光电二极管输出电流的范围：Rf+Rv=〔Vz-Vbe〕／Im，式中：Vz是稳压二极管的稳压值，Vbe是Trl的基极、发射极间电压，Im是光电二极管的输出电流。

当Rv的值为零时，光电二极管输出电流Im到达最大值。

必须限制这个最大值，以保证激光二极管的光输出不超过自身的额定值，否那么会损坏激光二极管。

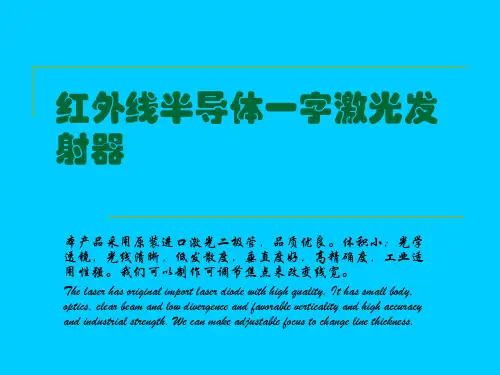

红外线半导体一字激光发射器



优点： 1智能反馈控制电路； 2高效透过率光学系统； 3低功耗，高效能光功率输出； 4性能稳定，一致性好，使用寿命长。 光Байду номын сангаас形状：线状（多种可定制） 光斑颜色：红光 输出波长：红光（635nm 650nm 660nm）、绿光 （532nm）、蓝紫光（405nm） 红外（808nm ） 等（多种可定制） 输出功率：5mw 10mw 50mw等（多种可定制） 工作温度：－10～75℃ 储存温度：－40～85℃ 使用寿命：连续请打零贰玖捌捌柒贰陆柒柒叁使用大于8000小时 可选附件：专用电源（配套专用电源，具有很强的抗干扰性、高稳定性、抑制 浪涌电流及缓启动等特点，特别适于恶劣的工作环境，能有效保证产品的稳定 性 和使用寿命） 工业支架（配套专用支架：具有良好的导热性和灵活性，使镭射激光产品可安装 在任何垂直或水平面，并使之在三维空间任意360度调整，以达到最佳使用效果
温馨提示：
1，使用应注意相关的激光使用安全规定，不能直射人眼； 2，激光器中半导体激光管属静电敏感器件，应遵守相关的电防护规定； 3，电源线请勿用力拽拉； 4，电源电压不要超过5v； 售后服务

对本公司售出的产品一律保证一年保修，三年维修的原则，在保修期内出现的任何质量问
题将给予认真负责的处理。欢迎用户提供宝贵的改进意见。
红外线半导体一字激光发射器
产品参数：
光斑形状：圆点、一字线、十字线（大十字线、小十字线）、丰字形
光线颜色：红色
绿色（可选） 输出波长： 532nm 635nm 650nm 管芯功率：10～300mW 规 格：Φ10×35mm Φ12×36mm Φ12×60mm Φ16×80mm Φ22×85mm Φ26×110mm（可定制） 光学透镜：光学镀膜玻璃透镜G3 出光张角：10°～120° 直 线 度：≥1/5000 线 宽：3米处线宽≤1.0mm 工作电压： 直流 5V 使用寿命：连续使用大于8000小时 工作温度：-10℃~75℃ 储藏温度：-40℃~85℃

激光二极管的驱动电路[日期：2011-01-05] 来源：作者：[字体：大中小]当激光二极管流过阈值以上的电流时会产生激光，但温度的变化会影响光输出量，下图是光输出量和管芯温度的关系。

为了保证激光二极管的光输出量恒定，在光输出量下降时就要增大正向电流。

而光输出量增大时就要减小正向龟流，即需要自动控制电流的大小来恒定光输出量。

下图是恒流驱动与APCAutomat IC Power Contr0l）驱动对于温度变化的特性，由图中可见恒流驱动时温度变化会影响光输出量，而用APC驱动时。

光输出量与温度无关。

1.APC电路因为PD的电流与光输出量成正比，故只要保证PD的电流恒定光输出量也就是恒定值。

下图是APC电路的框图。

激光射入光电二极管PD，PD产生输出电流，甩电阻将此电流转换为反馈电压，该电压与基准电压相等以控制激光二极管正向电流，就得到了稳定的光输出。

2.APC电路举例（1）连续驱动电路下图是最简单的APC电路，它是一种负反馈电路。

Tr2为正向电流控制管，Rld为正向电流限流电阻，基极的33μF电容器为软启动电容，稳压二极管确定基准电压值，激光二极管两端并接的1μF电容用来作过电压保护，吸收过电压，电源端的22μF电容用来旁路过电压及纹波。

10kΩ电阻是它的放电电阻。

电源电压为3V，用干电池供电。

激光二极管的工作电流和光电二极管的输出电流随激光元件的型号而各不相同，据此再确定外部元件的参数。

Rf、Rv是决定光输出调整范围或光电二极管输出电流调整范围的电阻。

Rf 决定光电二极管输出电流的最大值，Rv是可变电阻，Rf+Rv决定输出电流的最小值。

首先，确定光输出的调整范围，根据光输出-PD输出特性。

求出光电二极管输出电流的范围：Rf+Rv=（Vz-Vbe）／Im，式中：Vz是稳压二极管的稳压值，Vbe是Trl的基极、发射极间电压，Im是光电二极管的输出电流。

当Rv的值为零时，光电二极管输出电流Im达到最大值。

905nm脉冲激光二极管驱动电路的设计905nm脉冲激光二极管在许多领域都有广泛的应用，如通信、激光雷达、光学传感等。

为了充分发挥其性能，一个优秀的驱动电路是必不可少的。

本文将详细介绍一种针对905nm脉冲激光二极管的驱动电路设计。

一、电路设计1. 电源供电驱动电路需要稳定的电源供电以提供所需的电压和电流。

我们选择一个开关电源，通过DC-DC转换器将输入电压转换为稳定的输出电压。

这种转换器具有高效率、低噪声和良好的负载响应特性。

2. 脉冲发生器为了产生脉冲激光，我们需要一个脉冲发生器。

我们选择一个基于TTL （Transistor-Transistor Logic）的脉冲发生器，它可以产生高速脉冲信号。

TTL脉冲发生器具有陡峭的前沿和后沿，能够确保激光二极管在脉冲期间正常工作。

3. 激光二极管驱动器激光二极管驱动器是核心部分，它需要能够提供足够的电流驱动激光二极管。

我们选择一个具有高带宽、低噪声和高驱动能力的驱动器。

该驱动器能够根据脉冲发生器的信号驱动激光二极管，使其在脉冲期间正常工作。

4. 反馈控制电路为了确保稳定的输出功率，我们设计了一个反馈控制电路。

该电路通过监测激光二极管的输出功率，调整驱动器的输出电流，从而保持输出功率稳定。

二、电路优化为了提高驱动电路的性能，我们采取了以下优化措施：1. 降低噪声：我们选择低噪声元件，并在电路中加入去耦电容，以降低电源噪声和电磁干扰。

2. 提高效率：我们优化电源电路的设计，降低功耗和热损耗，提高整个驱动电路的能效。

3. 保护二极管：我们设计了一个快速关断电路，能够在异常情况下快速关闭激光二极管，防止其损坏。

4. 温度补偿：我们加入了温度传感器和补偿电路，以补偿温度对激光二极管性能的影响。

三、总结本文介绍了一种针对905nm脉冲激光二极管的驱动电路设计。

该设计考虑了电源供电、脉冲发生器、二极管驱动器和反馈控制电路等多个方面，并进行了优化措施以提高性能。

这种驱动电路能够为905nm脉冲激光二极管提供稳定的、高效的驱动能力，使其在各种应用中发挥出色的性能。
