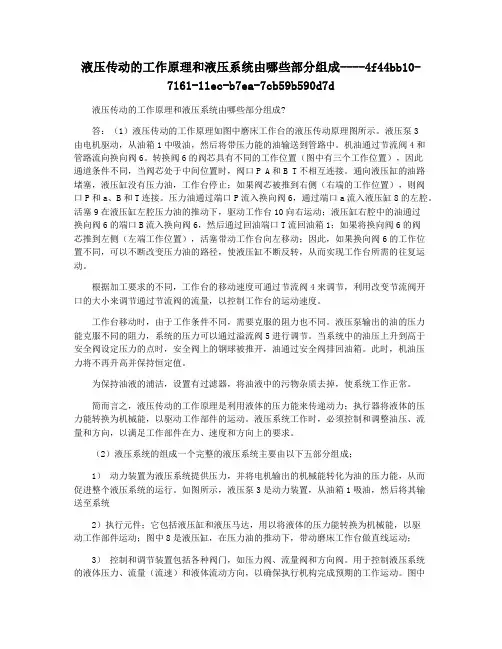

液压传动的工作原理和液压系统由哪些部分组成----4f44bb10-7161-11ec-b7ea-7cb59b590d7d液压传动的工作原理和液压系统由哪些部分组成?答:(1)液压传动的工作原理如图中磨床工作台的液压传动原理图所示。
液压泵3由电机驱动,从油箱1中吸油,然后将带压力能的油输送到管路中。
机油通过节流阀4和管路流向换向阀6。
转换阀6的阀芯具有不同的工作位置(图中有三个工作位置),因此通道条件不同,当阀芯处于中间位置时,阀口P A和B T不相互连接。
通向液压缸的油路堵塞,液压缸没有压力油,工作台停止;如果阀芯被推到右侧(右端的工作位置),则阀口P和a、B和T连接。
压力油通过端口P流入换向阀6,通过端口a流入液压缸8的左腔。
活塞9在液压缸左腔压力油的推动下,驱动工作台10向右运动;液压缸右腔中的油通过换向阀6的端口B流入换向阀6,然后通过回油端口T流回油箱1;如果将换向阀6的阀芯推到左侧(左端工作位置),活塞带动工作台向左移动;因此,如果换向阀6的工作位置不同,可以不断改变压力油的路径,使液压缸不断反转,从而实现工作台所需的往复运动。
根据加工要求的不同,工作台的移动速度可通过节流阀4来调节,利用改变节流阀开口的大小来调节通过节流阀的流量,以控制工作台的运动速度。
工作台移动时,由于工作条件不同,需要克服的阻力也不同。
液压泵输出的油的压力能克服不同的阻力,系统的压力可以通过溢流阀5进行调节。
当系统中的油压上升到高于安全阀设定压力的点时,安全阀上的钢球被推开,油通过安全阀排回油箱。
此时,机油压力将不再升高并保持恒定值。
为保持油液的浦洁,设置有过滤器,将油液中的污物杂质去掉,使系统工作正常。
简而言之,液压传动的工作原理是利用液体的压力能来传递动力;执行器将液体的压力能转换为机械能,以驱动工作部件的运动。
液压系统工作时,必须控制和调整油压、流量和方向,以满足工作部件在力、速度和方向上的要求。
(2)液压系统的组成一个完整的液压系统主要由以下五部分组成;1)动力装置为液压系统提供压力,并将电机输出的机械能转化为油的压力能,从而促进整个液压系统的运行。

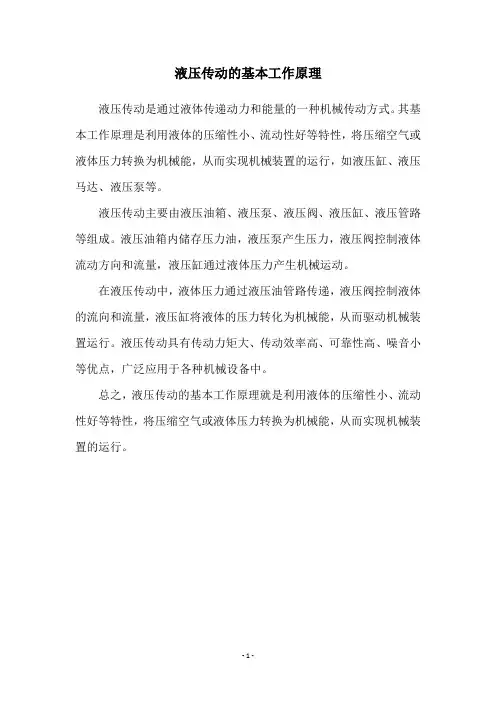

液压传动的基本工作原理
液压传动是通过液体传递动力和能量的一种机械传动方式。
其基本工作原理是利用液体的压缩性小、流动性好等特性,将压缩空气或液体压力转换为机械能,从而实现机械装置的运行,如液压缸、液压马达、液压泵等。
液压传动主要由液压油箱、液压泵、液压阀、液压缸、液压管路等组成。
液压油箱内储存压力油,液压泵产生压力,液压阀控制液体流动方向和流量,液压缸通过液体压力产生机械运动。
在液压传动中,液体压力通过液压油管路传递,液压阀控制液体的流向和流量,液压缸将液体的压力转化为机械能,从而驱动机械装置运行。
液压传动具有传动力矩大、传动效率高、可靠性高、噪音小等优点,广泛应用于各种机械设备中。
总之,液压传动的基本工作原理就是利用液体的压缩性小、流动性好等特性,将压缩空气或液体压力转换为机械能,从而实现机械装置的运行。
- 1 -。
装载机液压系统的工作原理一、引言装载机液压系统是现代机械设备中常见的液压传动系统之一,其作用是将液体作为传动介质,通过液压马达、油缸等执行元件实现装载机的各项工作。
本文将详细介绍装载机液压系统的工作原理。
二、液压系统的组成装载机液压系统主要由以下几部分组成:1. 液压泵:将机器内部的油液抽出并提供给执行元件使用。
2. 液控阀:控制油路流量和方向,使得执行元件能够按照需要正常工作。
3. 液缸:将液体能量转化为机械能量,推动或拉动物体。
4. 液压马达:将液体能量转化为旋转力矩,用于驱动旋转或者直线运动。
5. 润滑油箱:提供清洁的油润滑和冷却所有运动部件。
6. 管道和接头:连接各个组件,形成完整的流体传输通道。
三、工作原理1. 液压泵工作原理当发动机启动后,驱动主泵旋转,并通过吸油管将油液从油箱中吸入泵内,然后通过压力管路将油液压入系统中。
液压泵主要有齿轮泵、叶片泵和柱塞泵等几种类型,不同类型的泵会采用不同的原理来实现液体的吸入和压缩。
2. 液控阀工作原理液控阀主要由阀芯、阀座和弹簧等组成。
当液控阀接收到来自操作杆或电磁铁的信号时,阀芯会移动并与阀座配合,从而改变流体通道的方向或流量大小。
在装载机中,常见的液控阀有单向阀、溢流阀、节流阀等。
3. 液缸工作原理当液体从液压泵进入到液缸内部时,由于活塞面积不同而产生差异性压力。
这种差异性压力使得活塞产生了一个推动力,从而推动装载机进行升降或者前进后退等操作。
4. 液压马达工作原理在装载机中,常见的液压马达是柱塞式马达。
当高压油液进入马达内部时,通过柱塞和摆杆的运动,将液体能量转化为旋转力矩。
这种旋转力矩可以用于驱动装载机进行旋转或者前进后退等操作。
5. 润滑油箱工作原理润滑油箱主要是为了提供清洁的油润滑和冷却所有运动部件。
在装载机中,由于各个执行元件的高速运动会产生大量的热量,因此需要通过润滑油箱中的散热器来降低温度,并保证系统正常工作。
四、总结装载机液压系统是一种基于流体传动原理的传动系统,其主要由液压泵、液控阀、液缸、液压马达、润滑油箱以及管道和接头等组成。

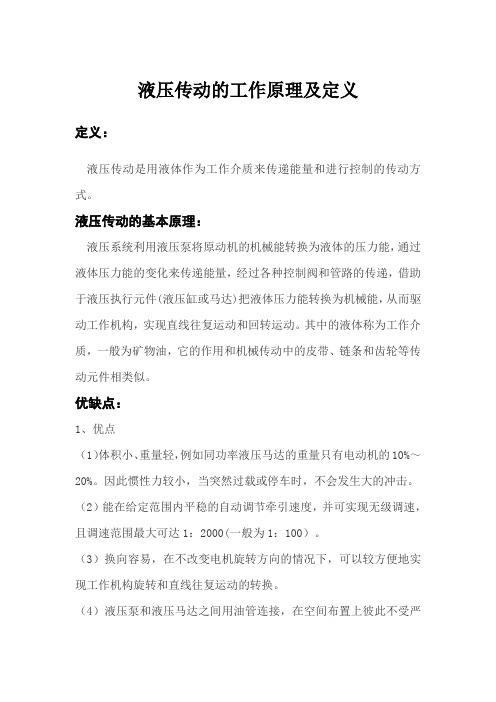

液压传动的工作原理及定义定义:液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。
液压传动的基本原理:液压系统利用液压泵将原动机的机械能转换为液体的压力能,通过液体压力能的变化来传递能量,经过各种控制阀和管路的传递,借助于液压执行元件(液压缸或马达)把液体压力能转换为机械能,从而驱动工作机构,实现直线往复运动和回转运动。
其中的液体称为工作介质,一般为矿物油,它的作用和机械传动中的皮带、链条和齿轮等传动元件相类似。
优缺点:1、优点(1)体积小、重量轻,例如同功率液压马达的重量只有电动机的10%~20%。
因此惯性力较小,当突然过载或停车时,不会发生大的冲击。
(2)能在给定范围内平稳的自动调节牵引速度,并可实现无级调速,且调速范围最大可达1:2000(一般为1:100)。
(3)换向容易,在不改变电机旋转方向的情况下,可以较方便地实现工作机构旋转和直线往复运动的转换。
(4)液压泵和液压马达之间用油管连接,在空间布置上彼此不受严格限制。
(5)由于采用油液为工作介质,元件相对运动表面间能自行润滑,磨损小,使用寿命长。
(6)操纵控制简便,自动化程度高。
(7)容易实现过载保护。
(8)液压元件实现了标准化、系列化、通用化、便于设计、制造和使用。
2、缺点(1)使用液压传动对维护的要求高,工作油要始终保持清洁。
(2)对液压元件制造精度要求高,工艺复杂,成本较高。
(3)液压元件维修较复杂,且需有较高的技术水平。
(4)液压传动对油温变化较敏感,这会影响它的工作稳定性。
因此液压传动不宜在很高或很低的温度下工作,一般工作温度在-15℃~60℃范围内较合适。
(5)液压传动在能量转化的过程中,特别是在节流调速系统中,其压力大,流量损失大,故系统效率较低。
(6)由于液压传动中的泄漏和液体的可压缩性使这种传动无法保证严格的传动比。
应用领域:1、一般工业用的塑料加工机械、压力机械、机床等;2、行走机械中的工程机械、建筑机械、农业机械、汽车等;3、钢铁工业用的冶金机械、提升装置、轧辊调整装置等;4、土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等;5、发电厂涡轮机调速装置、核发电厂等等;6、船舶用的甲板起重机械(绞车)、船头门、舱壁阀、船尾推进器等;7、特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等;8、军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等。
液压传动液压传动有许多突出的优点,因此它的应用非常广泛,如一般工业用的塑料加工机械、压力机械、机床等;行走机械中的工程机械、建筑机械、农业机械、汽车等;钢铁工业用的冶金机械、提升装置、轧辊调整液压传动装置等;土木水利工程用的防洪闸门及堤坝装置、河床升降装置、桥梁操纵机构等;发电厂涡轮机调速装置、核发电厂等等;船舶用的甲板起重机械(绞车)、船头门、舱壁阀、船尾推进器等;特殊技术用的巨型天线控制装置、测量浮标、升降旋转舞台等;军事工业用的火炮操纵装置、船舶减摇装置、飞行器仿真、飞机起落架的收放装置和方向舵控制装置等。
液压传动的基本原理:液压系统利用液压泵将原动机的机械能转换为液体的压力能,通过液体压力能的变化来传递能量,经过各种控制阀和管路的传递,借助于液压执行元件(液压缸或马达)把液体压力能转换为机械能,从而驱动工作机构,实现直线往复运动和回转运动。
其中的液体称为工作介质,一般为矿物油,它的作用和机械传动中的皮带、链条和齿轮等传动元件相类似。
在液压传动中,液压油缸就是一个最简单而又比较完整的液压传动系统,分析它的工作过程,可以清楚的了解液压传动的基本原理。
一、系统的组成液压系统主要由:动力元件(油泵)、执行元件(油缸或液压马达)、控制元件(各种阀)、辅助元件和工作介质等五部分组成。
1.动力元件(油泵)它的作用是利用液体把原动机的机械能转换成液压力能;是液压传动中的动力部分。
2.执行元件(油缸、液压马达)它是将液体的液压能转换成机械能。
其中,油缸做直线运动,马达做旋转运动。
3.控制元件包括压力阀、流量阀和方向阀等。
它们的作用是根据需要无级调节液动机的速度,并对液压系统中工作液体的压力、流量和流向进行调节控制。
4.辅助元件除上述三部分以外的其它元件,包括压力表、滤油器、蓄能装置、冷却器、管件各种管接头(扩口式、焊接式、卡套式)、高压球阀、快换接头、软管总成、测压接头、管夹等及油箱等,它们同样十分重要。
液压与气动系统工作原理液压与气动系统是常见的传动技术,广泛应用于工业、交通运输、农业等领域。
液压系统工作原理是将液体作为传动介质,通过液压装置实现力的传递与控制;而气动系统则将气体作为传动介质,通过气动装置实现力的传递与控制。
下面详细介绍液压和气动系统的工作原理。
液压系统是以压力传递液体作为工作原理的传动系统。
主要由液压能源装置、执行元件和控制元件组成。
1.液压能源装置:液压系统的能源装置通常是一个液压泵,它能够将机械能转化为液压能。
液压泵的工作原理是利用柱塞、齿轮、螺杆等结构,通过驱动装置将液体吸入进低压区域,然后输出至高压区域。
2.执行元件:执行元件是液压系统中接受能量传递,实现工作任务的装置。
常见的执行元件有液压缸和液压马达。
液压缸是通过液压能源装置提供的液压力将活塞推动,从而产生线性运动。
液压马达则是通过液压力使马达转动,从而产生旋转运动。
3.控制元件:控制元件是液压系统中用于实现力和动作的控制以及保护的装置。
常见的控制元件有液控阀、溢流阀、比例阀等。
液控阀通过控制液压油的流向和流量来控制执行元件的动作。
溢流阀可用于限制液压系统的最大压力,保护系统不受过载。
比例阀则可以根据输入的控制信号,通过调整液压油的流量来精确控制执行元件。
液压系统的工作原理主要包括以下几个过程:液压泵将机械能转化为液压能,将液体通过管道输送到执行元件处;液压阀控制液体的流向和流量,实现对执行元件的控制;执行元件接受液压能传递,产生线性或转动运动。
气动系统以压缩空气作为工作介质,通过气动装置进行能量转换和传递。
气动系统主要由气源装置、执行元件和控制元件组成。
1.气源装置:气源装置通常是一个空气压缩机,它将大气中的空气压缩成高压气体。
压缩机工作的基本原理是利用柱塞、螺杆、旋转叶片等结构,通过机械方式将大气抽入低压区域,然后输出至高压区域。
2.执行元件:执行元件是气动系统中接受能量传递,实现工作任务的装置。
常见的执行元件有气缸和气动马达。
液压传动一、液压传动基本概念:液压传动是在流体力学、工程力学和机械制造技术基础上发展起来的一门较新的应用技术,它是现代基础技术之一,被广泛地应用于各工业部门。
液压传动和液力传动都是利用液体为工作介质传递能量的,总称液体传动。
但二者的根本区别在于:液压传动是以液体的压力能进行工作的;而液力传动是以液体的动能传递能量的,如液力联轴器。
二者的传动原理完全不同。
二、液压传动工作原理:液压传动是利用液体的压力能传递能量的传动方式。
其工作原理是:液压泵将输入的机械能变为液压能,经密封的管道传给液压缸(或液压马达),再转变为机械能输出.带动工作机构做功,通过对液体的方向、压力和流量的控制,可使工作机构获得所需的运动形式。
由于能量的转换是通过密封工作容积的变化实现的,故又称容积式液压传动。
图示的液压千斤顶为例说明液压传动的工作原理液压千斤顶是一个简单而又较完整的液压传动装置。
手柄1带动柱塞2做往复运动。
当柱塞上行时,液压泵3内的工作容积扩大,形成负压,油箱5中的液体在大气压作用下推开吸液阀4进入泵内,排液阀关闭;当柱塞下行时,吸液阀关闭,液体被挤压产生压力,当压力升高到足以克服重物10时,泵内工作容积缩小,排液阀6被推开,压力液体经管路进入液压缸.推动活塞8举起重物做功。
反复上下摇动手柄,则液体不断从油箱经液压泵输入液压缸,使重物逐渐上升。
当手柄不动时,排液阀关闭,重物稳定在上升位置。
工作时截止阀7应关闭,工作完毕打开截止阀,液压缸的液体便流回油箱。
三、液压传动系统的组成:液压传动系统简称液压系统。
它是由若干液压元件组合起来并能完成一定动作的整体。
液压元件是由若干零件构成的专门单元,一般是可以通用的、标准化的.如泵、马达、阀等。
不论是简单的液压千斤顶装置,还是复杂的液压系统,都可归纳为五个组成部分。
(一) 液压泵它将原动机供给的机械能转变为液压能输出,是系统的动力部分。
图示为液压泵原理图(二) 液动机(液压缸或液压马达)液动机又称液压执行机构。

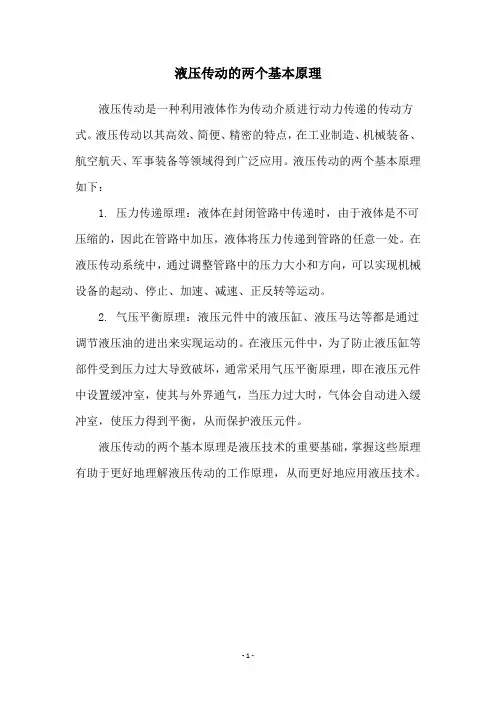

液压传动的两个基本原理
液压传动是一种利用液体作为传动介质进行动力传递的传动方式。
液压传动以其高效、简便、精密的特点,在工业制造、机械装备、航空航天、军事装备等领域得到广泛应用。
液压传动的两个基本原理如下:
1. 压力传递原理:液体在封闭管路中传递时,由于液体是不可压缩的,因此在管路中加压,液体将压力传递到管路的任意一处。
在液压传动系统中,通过调整管路中的压力大小和方向,可以实现机械设备的起动、停止、加速、减速、正反转等运动。
2. 气压平衡原理:液压元件中的液压缸、液压马达等都是通过调节液压油的进出来实现运动的。
在液压元件中,为了防止液压缸等部件受到压力过大导致破坏,通常采用气压平衡原理,即在液压元件中设置缓冲室,使其与外界通气,当压力过大时,气体会自动进入缓冲室,使压力得到平衡,从而保护液压元件。
液压传动的两个基本原理是液压技术的重要基础,掌握这些原理有助于更好地理解液压传动的工作原理,从而更好地应用液压技术。
- 1 -。
液压系统的基本原理及应用1. 液压系统的基本原理液压系统是一种利用液体传递能量的系统,主要由液压泵、液压马达、液压阀、油箱和传动管路等组成。
其基本工作原理如下:1.液压泵:负责将液体从油箱中吸入,并在高压下压入液压系统中。
液压泵根据其工作方式的不同,分为齿轮泵、叶片泵和柱塞泵等。
2.液压马达:负责将液体的动能转化为机械能,实现工作装置的输出动力。
液压马达和液压泵的工作原理类似,但方向相反。
3.液压阀:控制和调节液压系统中液压液的流动和压力变化,实现各种工作装置的运动控制。
液体在液压系统中的传递是通过密闭的管路来实现的,由液压泵通过油管将液体压入液压缸,从而实现运动装置的工作。
液压传动具有以下优点:•传动效率高:由于液压传动中液体的不可压缩性,能够更有效地传递功率。
•动力密度大:液压系统具有较小的体积和重量,可以实现较大的输出力。
•传动平稳:液体传动具有较好的缓冲性能,能够减小振动和冲击,使系统运行平稳。
•控制方便:液压系统可通过调节液压阀来方便地实现速度和力的调节,实现精确的运动控制。
2. 液压系统的应用液压系统广泛应用于各个领域,包括机械制造、汽车工业、冶金、航空航天等。
2.1 机械制造在机械制造领域,液压系统常用于各种大型机械设备和工作装置的控制和传动,如:•注塑机:利用液压系统的高压力和控制精度,实现对注射成型过程的精确控制和调节。
•冲床:利用液压系统的高压力和快速响应特性,实现对金属板材的冲压、弯曲等加工。
•起重机:利用液压系统的动力密度大和传动平稳的优点,实现对重物的起吊和悬挂。
2.2 汽车工业在汽车工业中,液压系统被广泛应用于车辆的制动系统和悬挂系统等关键部件,如:•制动系统:利用液压传动原理,通过对制动油的压力调节,实现对车辆制动力的控制,保证行车安全。
•悬挂系统:利用液压系统的缓冲性能,对车辆行驶过程中的颠簸和震动进行减缓,提高行驶舒适性。
2.3 冶金领域在冶金领域,液压系统常用于大型压力机和炼钢设备等工作装置的控制和调节,如:•压力机:利用液压系统的高压力和精确控制能力,实现金属板材的冲压、压缩等加工。
