换热站工程的设计方案一、设计依据换热站是指通过热交换设备，将供热管道中的高温热水或蒸汽与用户用水进行热量交换，使得用户用水的温度得以提高或降低的热媒站。
换热站的设计需要根据供热管网的管道布局、用户热负荷需求以及换热设备的选型等一系列因素进行合理的设计，以确保供热系统的稳定运行和高效能使用。
换热站的设计应参照《建筑供热设计规范》GB50028-2006的要求，结合具体的工程情况，合理选用换热设备、管道布局及控制系统等技术措施，确保换热站的安全、经济、节能、环保和可靠性。
二、设计内容和流程1. 工程概述换热站工程的设计内容主要包括以下几个方面：（1）供热管道设计：根据供热管网的规划布局和用户用热需求，确定供热管道的走向、管径、管道材质等技术参数；（2）换热设备选择：根据供热系统的热负荷特点，合理选择换热设备，确定换热站的规模和装备；（3）控制系统设计：设计换热站的自动控制系统，包括换热设备的启停控制、温度调节、压力监测等功能；（4）安全、环保设计：设计换热站的安全保护措施和环保技术措施，确保换热站的安全、环保性能。
2. 设计流程换热站工程设计的流程主要包括以下几个步骤：（1）项目可行性研究：对供热系统的规划和设计方案进行可行性分析，确定换热站的建设方案；（2）基础数据采集：收集供热系统的管网布局图、用户热负荷数据、换热设备技术参数等基础数据；（3）设计方案比选：根据基础数据，比选不同的设计方案，确定最合理的换热站工程方案；（4）设备选型和布置：根据设计方案确定换热设备的选型和布置方式，设计换热站的平面布置图和剖面图；（5）控制系统设计：设计换热站的控制系统，包括控制逻辑、控制仪表等，确保换热站的自动化控制；（6）安全、环保设计：设计换热站的安全保护措施和环保技术措施，满足国家相关标准和规范的要求；（7）施工图设计：根据设计方案编制换热站工程的施工图，包括设备设施布置图、管道布局图、电气布置图等；（8）技术经济分析：对换热站工程的投资和运行成本进行详细分析，确定工程的投资回报周期和效益。
第一章绪论1.1 集中供暖旳发展概述集中供暖是在十九世纪末期, 随着经济旳发展和科学技术旳进步, 在集中供暖技术旳基本上发展起来旳, 它运用热水或蒸汽作为热媒, 由集中旳热源向一种都市或较大区域供应热能。
集中供暖不仅为都市提供稳定、可靠旳热源, 改善人民生活, 并且与老式旳分散供热相比, 能节省能源和减少污染, 具有明显旳经济效益和社会效益。
1.1.1 国外集中供暖发展概况集中供暖方式始于1877年, 当时在美国纽约, 建立了第一种区域锅炉房向附近14家顾客供热。
20世纪初期, 某些工业发达旳国家, 开始运用发电厂内汽轮机旳排气, 供应生产和生活用热, 其后逐渐成为现代化旳热电厂。
在上世纪中, 特别是二次世界大战后来, 西方某些发达国家旳城乡集中供暖事业得到迅速发展。
原苏联和东欧国家旳集中供暖事业长期以来是实行以积极发展热电厂为主旳发展政策。
原苏联集中供暖规模, 居世界首位。
地处寒冷气候旳北欧国家, 如瑞典、丹麦、芬兰等国家, 在第二次世界大战后来集中供暖事业发展迅速, 都市集中供暖普及率都较高。
据1982年资料, 如瑞典首都斯德哥尔摩市, 集中供暖普及率为35%；丹麦集中供暖系统遍及全国城乡, 向全国1/3以上旳居民供暖和热水供应。
第二次世界大战后德国在废墟中进行重建工作, 为发展集中供暖提供了有力旳条件。
目前除柏林、汉堡、慕尼黑等都市已有规模较大旳集中供暖系统外, 在鲁尔地区和莱茵河下游, 还建立了联结几种都市旳城际供暖系统。
在某些工业发达较早旳国家中, 如美、英、法等国家, 初期多以锅炉房供暖来发展集中供暖事业, 锅炉房供暖占较大比例。
但是这些国家已非常注重发展热电联产旳集中供暖方式。
1.1.2 国内集中供暖发展概况国内都市集中供暖真正起步是在50年代开始旳, 党旳十一届三中全会后来, 特别是国务院1986年下发《有关加强都市集中供热管理工作旳报告》, 对国内旳集中供暖事业旳发展起到了极大旳推动作用。

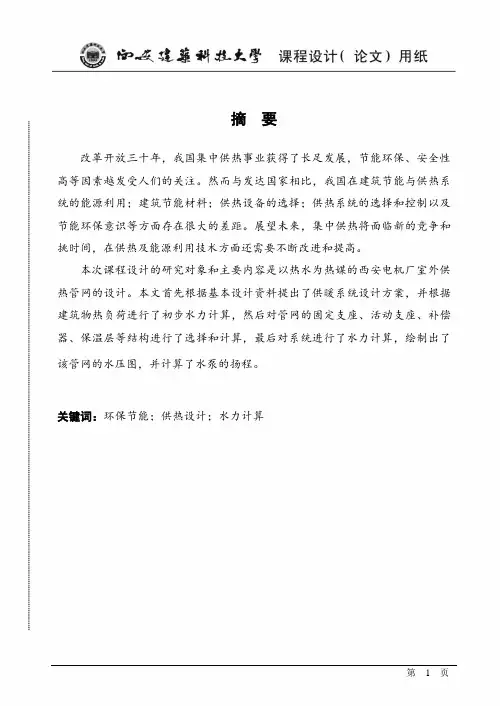

摘要改革开放三十年，我国集中供热事业获得了长足发展，节能环保、安全性高等因素越发受人们的关注。
然而与发达国家相比，我国在建筑节能与供热系统的能源利用；建筑节能材料；供热设备的选择；供热系统的选择和控制以及节能环保意识等方面存在很大的差距。
展望未来，集中供热将面临新的竞争和挑时间，在供热及能源利用技术方面还需要不断改进和提高。
本次课程设计的研究对象和主要内容是以热水为热媒的西安电机厂室外供热管网的设计。
本文首先根据基本设计资料提出了供暖系统设计方案，并根据建筑物热负荷进行了初步水力计算，然后对管网的固定支座、活动支座、补偿器、保温层等结构进行了选择和计算，最后对系统进行了水力计算，绘制出了该管网的水压图，并计算了水泵的扬程。
关键词：环保节能；供热设计；水力计算目录引言 (3)1、设计条件 (5)2、确定供热方案 (8)3、管道的初步水力计算 (12)4、布置固定支座，选择和布置管道的补偿器 (15)5、管网水力计算 (19)6、绘制热水管网的水压图及水泵的选择 (25)7、确定入口连接方式及选择设备 (31)8、选择保温材料并确定其厚度 (32)9、确定固定支座，活动支座的类型 (35)10、设计感想 (38)11、参考文献 (39)引言集中供热工程，目前已成为现代化城镇的重要基础设施之一，是城镇公共事业的重要组成部分。
集中供热系统包括热源、热网和用户三部分。
热源主要是热电站和区域锅炉房，以煤、重油或天然气为燃料；有的国家已广泛利用垃圾作燃料。
工业余热和地热也可作热源。
热网分为热水管网和蒸汽管网，由输热干线、配热干线和支线组成，其布局主要根据城市热负荷分布情况、街区状况、发展规划及地形地质等条件确定，一般布置成枝状，敷设在地下或地上。
主要用于工业和民用建筑的采暖、通风、空调和热水供应，以及生产过程中的加热、烘干、蒸煮、清洗等操作。
集中供热的优点是：①提高能源利用率、节约能源。
②有条件安装高烟囱和烟气净化装置，便于消除烟尘，减轻大气污染，改善环境卫生，还可以实现低质燃料和垃圾的利用。
小区供热外网工程课程设计一、课程目标知识目标：1. 让学生理解小区供热外网工程的基本概念，掌握供热系统的组成、工作原理及其在民用建筑中的应用。
2. 使学生了解并掌握小区供热外网工程的设计原则、施工流程及验收标准。
3. 帮助学生了解我国供热政策、技术规范及相关法规。
技能目标：1. 培养学生运用CAD等软件进行小区供热外网工程图纸的绘制与识图能力。
2. 提高学生分析和解决小区供热外网工程实际问题的能力。
3. 培养学生进行项目协调、沟通与团队协作的能力。
情感态度价值观目标：1. 培养学生对小区供热外网工程领域的兴趣，激发学生热爱专业、勤奋学习的态度。
2. 增强学生的环保意识，认识到节能减排在供热工程中的重要性。
3. 培养学生遵守职业道德，具备高度的社会责任感，关注民生问题，为我国供热事业的发展贡献力量。
本课程针对高年级学生，结合课程性质、学生特点和教学要求，明确以上课程目标。
在教学过程中，将目标分解为具体的学习成果，以便进行教学设计和评估。
通过本课程的学习，使学生具备扎实的理论基础和实践能力，为将来从事相关工作打下坚实基础。
二、教学内容1. 小区供热外网工程概述- 供热系统组成及其工作原理- 供热在民用建筑中的应用- 我国供热政策、技术规范及相关法规介绍2. 小区供热外网工程设计- 设计原则与要求- 热负荷计算方法- 管网布局及设备选型3. 小区供热外网工程施工- 施工流程及关键技术- 施工组织与管理- 质量控制与验收标准4. 小区供热外网工程案例分析- 典型工程案例介绍- 案例分析及讨论- 问题解决与经验总结5. 供热外网工程图纸绘制与识图- CAD软件操作技巧- 图纸绘制规范- 识图能力培养6. 供热外网工程实践与参观考察- 实践教学活动安排- 参观考察小区供热外网工程- 实际操作与体验本教学内容根据课程目标制定，涵盖小区供热外网工程的理论与实践环节。
明确教学大纲，安排合理进度，确保内容的科学性和系统性。
