物理人教版高中选修3-2高二物理周考(6)

第六章水平测试测试时间： 90 分钟满分：100分一、选择题 (本大题共 10 小题，每题 4 分，共 40 分。

在第 1～ 6 题给出的 4 个选项中，只有一个选项正确；在第 7～10 题给出的四个选项中，有多个选项正确，所有选对的得 4 分，选对但不全的得2分，有选错的得0 分。

)1．以下说法正确的选项是 ()A．凡将非电学量转变成电学量的传感器都是物理传感器B．湿敏传感器只好是物理传感器C．物理传感器只好将收集到的信息转变成电压输出D．物理传感器利用的是物质的物理性质和物理效应答案D分析各样传感器固然工作原理不一样，但基本功能相像，多半是将非电学量转变成电学量，故 A 错；湿敏传感器为化学传感器，故 B 错；传感器既可将信息转变成电压输出，也可转变成电流、电阻等输出，故 C 错；由物理传感器定义知 D 正确。

2． [2015 ·德州高二检测]以下相关传感器的说法中错误的选项是()A．汶川大地震时用的生命探测仪利用了生物传感器B．“嫦娥二号”卫星星载的立体相机获得月球数据利用了光传感器C．电子秤称量物体质量是利用了力传感器D．火灾报警器能够在发生火灾时报警是利用了温度传感器答案D分析生命探测仪是利用生物传感器，立体相机是利用光学传感器，电子秤是利用压力传感器，火灾报警是在烟雾浓度达到必定程度时能够输出电信号，使警铃发声或使红灯闪耀，自动报警，利用了光学传感器而不是利用了温度传感器，A、B、C 对， D 错。

3．如图是用电流传感器(相当于电流表，其电阻能够忽视不计)研究自感现象的实验电路，图中两个电阻的阻值均为R，L 是一个自感系数足够大的自感线圈，其直流电阻值也为R。

图中是某同学画出的在 t0时辰开关 S 由闭合变成断开，经过传感器的电流随时间变化的图象。

对于这些图象，以下说法中正确的选项是()A．甲图是经过传感器 1 的电流随时间变化的状况B．乙图是经过传感器 1 的电流随时间变化的状况C．丙图是经过传感器 2 的电流随时间变化的状况D．丁图是经过传感器 2 的电流随时间变化的状况答案C分析开关 S 由闭合变成断开，传感器 1 中的电流马上变成零，如丁图；传感器 2 中的电流因为线圈的自感作用，电流反向并渐渐减小，C 正确， A、B、D 错误。

单元评估检测(45分钟100分)一、选择题(本题共8小题,每小题5分,共40分,1～5题为单选,6～8题为多选)1.2018年2月25日,2018年平昌冬奥会闭幕式“北京8分钟”表演惊艳亮相。

充满科技含量的机器人和冰屏旋转给我们留下深刻的印象。

机器人是自动执行工作的机器装置。

它既可以接受人类指挥,又可以运行预先编排的程序。

当人机对话时,使用的传感器是(C)A.光控传感器B.气体传感器C.声音传感器D.压力传感器2.某玩具汽车处置于车身方向接有如图所示的电路,其中M是一个质量较大的金属块,左、右两端分别与金属丝制作的弹簧相连,并套在光滑水平细杆上,a、b、c三块金属片的间隙很小(b固定在金属块上)。

当金属块处于平衡时两根弹簧均处于原长状态。

下列说法正确的是(D)A.玩具小车前进时,甲灯亮B.玩具小车后退时,乙灯亮C.玩具小车向左转弯时,乙灯亮D.玩具小车向右转弯时,乙灯亮3.随着酒驾查处力度的加大,“开车不喝酒,喝酒不开车”越来越成为人们的共识。

氧化锡传感器主要用于酒精浓度的检测。

它的电阻随酒精浓度的变化而变化,在图甲所示的电路中,不同的酒精浓度对应着传感器的不同电阻,这样,显示仪表的指针就与酒精浓度有了对应关系,观察仪表指针就能判断酒精浓度是否超标。

有一种氧化锡传感器,其技术资料中给出的是电导(即电阻的倒数)—酒精浓度曲线如图乙所示,请判断,下列选项中电压表示数U0与酒精浓度c之间的对应关系正确的是(B)4.为了锻炼身体,李明同学利用所学物理知识设计了一个电子拉力计,如图所示是原理图。

轻质弹簧右端和金属滑片P固定在一起,弹簧的电阻不计,P与R1间的摩擦不计,弹簧劲度系数为100 N/cm。

定值电阻R0=5 Ω,ab是一根长为5 cm的均匀电阻丝,阻值R1=25 Ω,电源输出电压恒为U=3 V,理想电流表的量程为0～0.6 A,小明把电流表刻度改为拉力刻度。

当拉力为0时,金属滑片P 刚好与电阻丝不接触。

人教版高中物理选修 3-2 课后习题参考答案 1
人教版高中物理选修 3-2 课后习题参考答案 2
人教版高中物理选修 3-2 课后习题参考答案 3
人教版高中物理选修 3-2 课后习题参考答案 4
人教版高中物理选修 3-2 课后习题参考答案 5
人教版高中物理选修 3-2 课后习题参考答案 6
人教版高中物理选修 3-2 课后习题参考答案 7
人教版高中物理选修 3-2 课后习题参考答案 8
人教版高中物理选修 3-2 课后习题参考答案 10
人教版高中物理选修 3-2 课后习题参考答案 11
人教版高中物理选修 3-2 课后习题参考答案 12
人教版高中物理选修 3-2 课后习题参考答案 13
人教版高中物理选修 3-2 课后习题参考答案 14

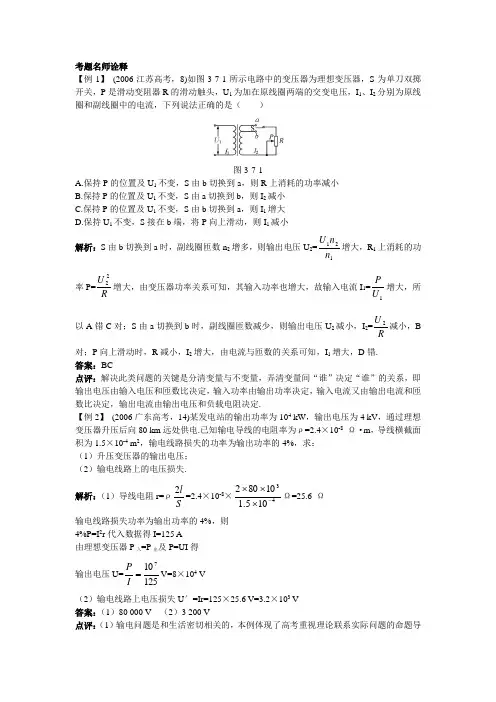

考题名师诠释【例1】 (2006江苏高考，8)如图3-7-1所示电路中的变压器为理想变压器，S 为单刀双掷开关，P 是滑动变阻器R 的滑动触头，U 1为加在原线圈两端的交变电压，I 1、I 2分别为原线圈和副线圈中的电流，下列说法正确的是（ ）图3-7-1A.保持P 的位置及U 1不变，S 由b 切换到a ，则R 上消耗的功率减小B.保持P 的位置及U 1不变，S 由a 切换到b ，则I 2减小C.保持P 的位置及U 1不变，S 由b 切换到a ，则I 1增大D.保持U 1不变，S 接在b 端，将P 向上滑动，则I 1减小解析：S 由b 切换到a 时，副线圈匝数n 2增多，则输出电压U 2=121n n U 增大，R 1上消耗的功率P=R U 22增大，由变压器功率关系可知，其输入功率也增大，故输入电流I 1=1U P 增大，所以A 错C 对；S 由a 切换到b 时，副线圈匝数减少，则输出电压U 2减小，I 2=R U 2减小，B 对；P 向上滑动时，R 减小，I 2增大，由电流与匝数的关系可知，I 1增大，D 错.答案：BC点评：解决此类问题的关键是分清变量与不变量，弄清变量间“谁”决定“谁”的关系，即输出电压由输入电压和匝数比决定，输入功率由输出功率决定，输入电流又由输出电流和匝数比决定，输出电流由输出电压和负载电阻决定.【例2】 (2006广东高考，14)某发电站的输出功率为104 kW ，输出电压为4 kV ，通过理想变压器升压后向80 km 远处供电.已知输电导线的电阻率为ρ=2.4×10-8 Ω·m ，导线横截面积为1.5×10-4 m 2，输电线路损失的功率为输出功率的4%，求：（1）升压变压器的输出电压；（2）输电线路上的电压损失.解析：（1）导线电阻r=ρS l 2=2.4×10-8×43105.110802-⨯⨯⨯Ω=25.6 Ω 输电线路损失功率为输出功率的4%，则4%P=I 2r 代入数据得I=125 A由理想变压器P 入=P 出及P=UI 得输出电压U=125107=I P V=8×104 V （2）输电线路上电压损失U ′=Ir=125×25.6 V=3.2×103 V答案：（1）80 000 V （2）3 200 V点评：（1）输电问题是和生活密切相关的，本例体现了高考重视理论联系实际问题的命题导（2）构建清晰的输电原理图即“发电站→升压器→输电线→降压器→用电器”，弄清各单元相关量的关系，选择合适的规律成为解决此类问题的关键.【例3】 (经典回放)曾经流行过一种向自行车车头灯供电的小型交流发电机，图3-7-2甲为其结构示意图.图中N 、S 是一对固定的磁极，abcd 是固定在转轴上的矩形线框.转轴过bc 的中点,与ab 边平行， 它的一端有一半径r 0=1.0 cm 的摩擦小轮，小轮与自行车车轮的边缘相接触，如图3-7-2乙所示.当车轮转动时，因摩擦而带动小轮转动，从而使线框在磁极间转动.设线框由N=800匝导线圈组成，每匝线圈的面积S=20 cm 2，磁极间的磁场可视为匀强磁场，磁感应强度B=0.010 T ，自行车车轮的半径R 1=35 cm ，小齿轮的半径R 2=4.0 cm ，大齿轮的半径R 3=10.0 cm （见图3-7-2乙）.现从静止开始使大齿轮加速转动，问大齿轮的角速度为多大时才能使发电机输出电压的有效值U=3.2 V?（假定摩擦小轮与自行车车轮之间无相对滑动）图3-7-2解析：线圈在匀强磁场中匀速转动时产生正弦交变电流，线圈中感应电动势的有效值E 和输出电压的有效值U 相等，而线圈中感应电动势的最大值E m =2E=NBS ω0.由题设数据可求ω0，再利用各种传动中线速度、角速度及半径的比例关系，即可求出大齿轮的角速度ω3.设线圈（或摩擦小轮）、小齿轮（或自行车车轮）、大齿轮的角速度分别为ω0、ω2和ω3，则有E m =NBS ω0 ①E m =2U② 0120r R =ωω③ 3223R R =ωω解①②③④式得：ω3=3.23 rad/s.答案：3.23 rad/s点评：善于把实际问题转化为物理模型，是近几年高考重点考查的一种能力，也是用物理规律处理实际问题所必须具备的，平时应注意加强此种能力的训练和培养.另外，熟记并能灵活运用各种传动中角速度、线速度、半径间的关系是解决此题的又一关键.。
