中考物理复习之电计算题(含答案)

  • 格式：docx
  • 大小：194.62 KB
  • 文档页数：13

物理计算第一讲 电计算题 - 1 - 物理大题第一讲 电计算题 一、中考母题（共1题；共10分） 1.（2017•广东）某校实验小组设计了一个智能供暖器，电路如图所示，电源两端的电压U为220V，R1和

R2是两个供热电阻丝，S1、S2是温控开关，工作过程如下：当气温低于25℃时，S1、S2都闭合；当气温等

于或高于25℃时，S2断开，此时电流表的示数为lA，电阻丝R1的电功率为20W（忽略温度对电阻丝的影响）

， 求： （1）电阻丝R2的阻值是多少？ （2）当气温低于25℃时，电路工作0.5h消耗电能是多少千瓦时？

二、计算题（共10题；共85分） 2.（2013•右江区）如图是某具有保温功能的电热水壶电路原理图，额定电压为220V，当S1和S2同时闭合

时，电热水壶处于加热状态；当S1闭合，S2断开时，电热水壶处于保温状态；电热丝R1=40Ω，R2=1170Ω，工作过程中不计温度对电热丝电阻的影响，电热水壶加热效率为90%．某次该电热水壶将

0.8kg的水从25℃加热到100℃所用时间为280s，求： （1）该电热水壶的额定保温功率是多少？ （2）这过程中0.8kg的水吸收了多少热量？[水的比热容c水=4.2×103J/（kg•℃）] （3）这过程中电热水壶的实际工作电压是多少？

3.（2012•宜宾）如图所示，是某鱼缸水温凋节器的原理图，其中R1为阻值可调的电热丝，开关S2为单刀

双掷开关．开关S1闭合．S2接b时，电路处于加热状态；当开关S1断开、S2接a时，电路处于保温状物理计算第一讲 电计算题 - 2 - 态．已知U=220V，R2=600Ω，R2不会短路．取水的比热容c=4.2×103 J/（kg•℃）．试问：

（1）当电路处于加热状态时，通过电阻R2的电流为多少？ （2）当电路处于保温状态时，若电路消耗的功率P=48.4W，则电热丝R1连入电路的阻值应为多少？ （3）当电路处于加热状态时，要将缸中m=48.4 kg的水温度升高△t=2.0℃，现调节电热丝R1使其阻值为 =200Ω，则加热需多少时间？（假设电热全部被水吸收，且无热量散失）

4.（2011•成都）如图所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水

箱内水温达到92℃时开关S1自动断开，处于保温状态；当水温降至一定温度时，S1又闭合重新加热． 已知电源电压保持220V不变，电阻R1的阻值为1210Ω，电阻R2的阻值为121Ω．求：

（1）饮水机处于保温状态时的电功率是多少？ （2）饮水机处于加热状态时电路的总电流是多少？ 物理计算第一讲 电计算题

- 3 - 5. （2016•齐齐哈尔）如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为

220V，加热电功率为1100W，保温电功率44W，R1、R2均为电热丝 （R1、R2的电阻不随温度变化）。请

问：

①当S闭合时，饮水机处于什么（选填“加热”或“保温”）状态，此时电路中的电流是多大？ ②电热丝R1的电阻是多大？ ③饮水机加热工作时，将0.5千克初温为20℃的水加热到97℃，需要多长时间？（假设电能全部转化为

水的内能）

6. 如图所示是小明家热水器的电路图，己知电热丝 R1位于水中，起加热作用，其阻值 R1=22Ω，R2起控

制作用，R2=198Ω． （1）只闭合S1时，处于保温状态，求保温时的电流？ （2）当闭合S2时，处于加热状态，求此时的加热功率？ 物理计算第一讲 电计算题

- 4 - 7. 如图是某饮水机的电路原理图，电源电压为220V，R2的电阻是4840Ω．当S1、S2 都闭合时饮水机处于

加热状态，总功率为550W；当只闭合S2时饮水机处于保温状态．试问： （1）当只闭合S2时，R2的功率为多少？ （2）当S1、S2 都闭合时，饮水机电路中的总电流为多少？ （3）饮水机内装有1kg初温为20℃的水，若饮水机正常加热6min，此时消耗电能的84%被水吸收，饮水机内水的温度升高到多少？

8. 如图是某实验小组设计的加热器的简化电路图。R1、R2是发热电阻，R2阻值是15Ω，电源电压是12V。

该加热器有高温和低温两个档位，低温档的电功率是6W。

试求：（1）低温档时，电路中的电流是多少？ （2）R1 的电阻是多少？ （3）高温档时的电功率是多少？ 物理计算第一讲 电计算题

- 5 - 9. （2015•深圳）如图，是某电热水器的内部电路图，电源电压为220V，R1 ， R2为定值电阻，R1=22欧，R2=198欧．其中R1为电热丝，给水加热；R2控制电路，使电路处于加热或者保温状态．求： （1）当S1闭合时为保温状态，求此时电路中的电流． （2）当S1、S2都闭合时为加热状态，求此时电路的电功率．

10.小明家电热水器的简化电路图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于

热水器水箱内部．当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝．使用时，手动闭合开关S1 ， 电热水器开始工作．电热水器部分参数如表所示： 额定电压 220V 频率 50Hz 保温功率 220W 加热功率 1980W 水箱容量 50L 设定温度 40℃ （1）电热丝R1的阻值是多少？ （2）加热时流过电热丝R2的电流是多少？ （3）假设将初温20℃的一满箱水加热至设定温度用了50min，则电热水器的效率是多少？[水的比热容为4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]． 物理计算第一讲 电计算题

- 6 - 11.（2015•东营）小明家电热水器的简化电路图如图所示，S1是手动开关，置于热水器水箱外部；S2是温

控开关，置于热水器水箱内部．当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝．使用时，手动闭合开关S1 ， 电热水器开始工作．电热水器部分参数如表所示： 额定电压 220V 频率 50Hz 保温功率 220W 加热功率 1980W 水箱容量 50L 设定温度 40℃ （1） 电热丝R1的阻值是多少？ （2）加热时流过电热丝R2的电流是多少？ （3）假设将初温20℃的一满箱水加热至设定温度用了50min， 则电热水器的效率是多少？[水的比热容为4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]． 物理计算第一讲 电计算题

- 7 - 答案解析部分 一、中考母题 1.【答案】（1）解：当气温等于或高于25℃时，S2断开，R1与R2串联，电流表测电路中的电流， 此时

R1的电功率为20W，由P=I2R可得，电阻丝R1的阻值：

R1= = =20Ω，

由I= 可得，电路的总电阻： R= = =220Ω， 因串联电路中总电阻等于各分电阻之和， 所以，电阻丝R2的阻值： R2=R﹣R1=220Ω﹣20Ω=200Ω （2）解：当气温低于25℃时，S1、S2都闭合，电路为R1的简单电路， 此时电路的总功率：

P= = =2420W=2.42kW，

由P= 可得，电路工作0.5h消耗电能： W=Pt=2.42kW×0.5h=1.21kW•h 【解析】【分析】（1）当气温等于或高于25℃时，S2断开，R1与R2串联，电流表测电路中的电流，根据P=I2R求出电阻丝R1的阻值，根据欧姆定律求出电路的总电阻，利用电阻的串联求出电阻丝R2的阻值；

（2）当气温低于25℃时，S1、S2都闭合，电路为R1的简单电路，根据P=UI= 求出电路的总功率，利用W=Pt求出电路工作0.5h消耗电能． 二、计算题

2.【答案】（1）当S1闭合，S2断开时，R1、R2连入电路， ∵串联电路的总阻值等于串联的各电阻阻值之

和， ∴R=R1+R2=40Ω+1170Ω=1210Ω，

则保温功率为P保= = =40W 答：该电热水壶的额定保温功率是40W （2）水吸收的热量Q吸=c水m（t﹣t0）=4.2×103J/（kg•℃）×0.8kg×（100℃﹣25℃）=2.52×10﹣5J 答：这过程中0.8kg的水吸收了2.52×10﹣5J的热量 物理计算第一讲 电计算题 - 8 - （3）实际电流所做的功W= = =2.8×105J； ∴实际功率P实= = =1000W， 由图可知电热水壶处于加热状态时，只有电阻R1连入电路； 由P= 得：实际电压U实= = =200V 答：这过程中电热水壶的实际工作电压是200V 【解析】【分析】（1）当S1闭合，S2断开时，R1、R2连入电路，求出总阻值，根据P= 求出保温时电

热水壶的功率．（2）根据Q=cm（t﹣t0）求出水吸收的热量；（3）由加热效率电流所做的功，根据P= 求出电热水壶的实际功率，根据P= 的变形式求实际工作电压．

3.【答案】（1）解：当电路处于加热状态时，等效电路图如下图所示： 通过电阻R2的电流I2= = ≈0.37A （2）解：当电路处于保温状态时，等效电路图如下图所示： 电路的总电阻R= = =1000Ω， R1=R﹣R2=1000Ω﹣600Ω=400Ω

（3）解：当电路处于加热状态时，等效电路图如下图所示： 水需要吸收热量： Q=c水m水△t=4.2×103J/（kg•℃）×48.4kg×2℃=406560J， 电路中的总电阻：

R总= = =150Ω，

合集下载

2024年中考物理一轮复习专题：电功率(含答案)

2024年中考物理一轮复习专题：电功率(含答案)

2024年中考物理一轮复习专题：电功率一、选择题1．如图所示的几种用电器正常工作时，电功率接近40W的是（）A．电热水器B．电风扇C．电饭锅D．电烤箱2．小明家有“220V 100W”的电视机和“220V 1000W”的电暖器，下列说法正确的是（）A．如果将电压提高到2200V，电视机的电功率可达1000WB．正常工作时，电暖器比电视机做功快C．正常工作时，电暖器消耗的电能比电视机多D．正常工作时电暖器的电阻为484Ω3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数与电流表A2的示数的比值变大，R1功率不变B．电压表的示数不变，电流表A1 的示数不变，R2功率变大C．电压表的示数不变，电流表A1 的示数变大，R1功率变大D．电压表的示数与电流表A2的示数的比值不变，A1的示数不变4．如图所示，当开关S断开，甲、乙两表为电流表时，示数之比I甲：I乙＝2：7；当开关S闭合，甲、乙两表为电压表时，则R1与R2消耗的功率之比P1：P2为（）A．2：5 B．5：2 C．5：7 D．7：55．额定电压均为6V的甲、乙两灯，其I−U图线如图所示。

下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4：1C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为3：1D．甲、乙两灯并联接在电压为2V的电源两端时，1min消耗的电能之比为3：26．在如图所示的电路中，电源电压恒为6V，灯泡上标有“4V 2W”的字样（不考虑温度对灯丝电阻的影响），电流表量程为0~0.6A，电压表V1量程为0~15V，V2量程为0~3V。

闭合开关在保证电路安全的情况下，，下列说法正确的是（）滑动变阻器接入电路的最大阻值只能调到其总电阻的45A．灯泡电阻为4ΩB．滑动变阻器总电阻为20ΩC．电路消耗总功率的变化范围为2.25W-3W D．电压表V1示数的变化范围为2V~3V7．创新小组的同学设计了一个粉尘浓度监测装置，图甲为该监测装置的简化电路图，它是通过传感器R 来进行检测的，R的阻值随粉尘浓度β变化的关系如图乙所示。

2021年中考物理微专题复习 专题49 中考热电综合计算题(教师版含解析)

2021年中考物理微专题复习 专题49 中考热电综合计算题(教师版含解析)


(1)S 闭合时，饮水机处于 工作状态。R2 的阻值是 Ω。 (2)水杯中装满 20℃水时，饮水机正常工作，加热多长时间可将水烧开？[水的比热容为 4.2×103J/(kg•℃)， 当时气压设定为 1 标准大气压，不考虑热损失] (3)最近一次使用时，加热管 R1 损坏了，物理兴趣小组的同学们利用电位器(相当于滑动变阻器，以下称为变 阻器)设计了如图乙所示的电路来控制加热管 R2 的发热功率，在老师的指导下进行模拟实验，将滑片从变阻 器的一端滑到另一端的过程中，同学们通过实验测量，得出变阻器消耗的电功率 P 随电流 I 关系的图象如图 丙所示，则： ①求 R2 的发热功率范围。 ②变阻器的最大功率多大？ ③简述：这种设计方案有什么不妥之处(指出一种合理的不妥情况即可)。 【答案】(1)加热；55； (2)加热 224s 可将水烧开； (3)①R2 的发热功率范围为 13.75W～880W； ②变阻器的最大功率为 220W； ③因变阻器与 R2 串联，若其中任一电阻损坏，将导致整个电路不能工作(或变阻器产生的热量没有被利用)。 【解析】(1)S 闭合时，两电阻并联，S 断开时，为 R1 的简单电路，由并联电路小于其中任一电阻，根据 P＝
专题 49 热电综合计算题
解决热电综合计算题一般涉及到的物理公式包括物体吸热公式、放热公式、热值公式、热效率公式、 电功公式、电功率公式等；涉及到的物理规律有热平衡思想、串联电路特点、欧姆定律、焦耳定律等。
【例题】(2020 四川南充)市面上的电热水壶大多具有加热和保温功能。下图是某电热水壶的电路简图，开 关 K 接通后，开关 S 自动与触点 a、b 接通，热水壶开始烧水；当壶内水温达到 100oC 时，温控开关 S 自动 与 a、b 断开，并立即与触点 c 接通，水壶进入保温状态。已知电源电压为 220V，电阻 R1=50Ω，这种水壶 的加热功率 P 加热是保温功率 P 保温的 5 倍，水的比热容 c=4.2x103J/(kg.oC)，R1、R2 电阻不受温度影响。求： (1)将 1kg 初温为 35oC 的水加热到 100oC 需要吸收多少热量? (2)电阻 R2 的阻值。 (3)在晚上用电高峰期将 1kg 初温为 35oC 的水加热到 100oC 需用时 300s，若加热效率为 91%，则晚上用电高 峰期的实际电压为多少?

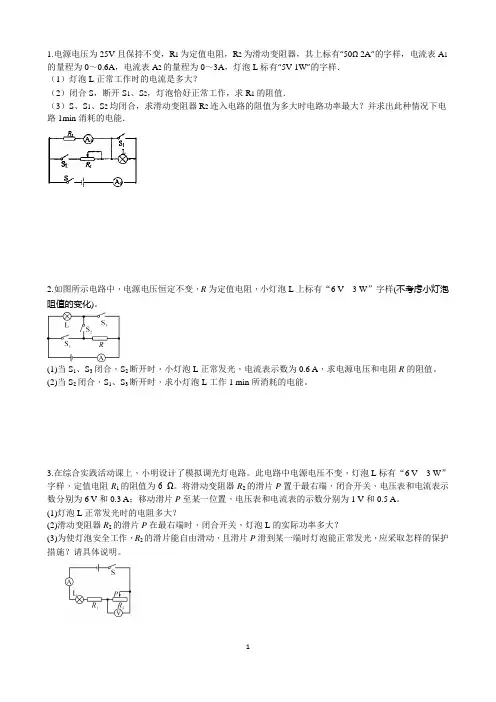

初中物理中考：最新电学计算题复习(答案)
