制作优质无线话筒是许多读者的愿望，但业余条件下要制作高性能的接收机并不容易。笔者另辟途径，利用废旧汽车收放机中的调频收音部分，增加一块ＸＲ１０７５音频处理器，重新设计印刷板，制作了一套稳定可靠、电性能优良的双频无线话筒收发系统。发射部分采用ＢＡ１４０４专用调频发射集成电路。本机电原理见下图，现将制作过程介绍如下。

由图可知，该电路由四部分，即调频头、中频放大、音频处理及电源组成。

基本原理 由天线感应的信号从调频头的脚输入，经内部高放、本振混频后从脚输出１０．７ＭＨｚ的中频信号，由Ｃ１输入至Ｔ１进行中频预放后经ＪＴ１滤出１０．７ＭＨｚ中频信号送至ＩＣ１的脚，由内部限幅、放大、鉴频后解调为音频信号从脚输出，由Ｃ８耦合给Ｔ２进行放大，以满足ＩＣ３的电平要求。音频信号从ＩＣ３的脚输入，经内部分频延时数字处理后从脚输出。ＩＣ１的脚为２．２５Ｖ基准电压源，脚为调谐指示输出，在本电路中用作静噪。其原理是：当脚有１０．７ＭＨｚ的中频信号输入时，该脚为低电平，Ｔ３截止，ＩＣ３脚的音频信号无衰耗地输出；反之脚为高电平，电源经Ｒ１１、Ｄ２、Ｒ１３给Ｔ３提供偏置，Ｔ３饱和，使音频信号通过Ｔ３的ｃ、ｅ极入地，以此达到静噪的目的。Ｌ１、Ｃ组成１０．７ＭＨｚ选频网络，它也是ＩＣ１第二中放的负载，Ｃ２、Ｃ３为中频旁路电容，Ｗ１、Ｗ２分别为音频处理器的高音和低音增益调节电位器，其原理可参见《电子报》的有关文章。

安装与调试 找两台坏汽车收放机（要求调谐器内含调频头），从中取出线路板及调谐器，焊下１０．７ＭＨｚ滤波器ＪＴ１、中频滤波器（外形似中周，磁帽一般为淡蓝色），ＴＡ７６４０、调频高频头（外形见附图右上角）等关键部件为备用。根据机壳尺寸制作一块印刷板，印刷板应采用环氧板且大面积接地，准备就绪即可焊装元件，Ｔ３和Ｔ６待整机调试好后再装上。接通电源（以一路为例），测量ＩＣ１的脚电压应为６．５Ｖ左右，调频头脚应为６Ｖ，脚０．１５Ｖ左右（Ｍ４７型表测量，数字表测量则为１．９Ｖ），调整Ｒ１和Ｒ１０使Ｔ１、Ｔ２集电极电压均为３Ｖ左右。接上功放和音箱，此时如果电路正常，喇叭应有较大的“沙沙”声，如果没有沙沙声，可用改锥分别碰ＩＣ３的脚、Ｔ２基极应有交流声，再碰ＩＣ１的、、、、脚、Ｔ１基极应有较响“咯咯”声，否则应检查ＪＴ１、Ｌ１、ＩＣ１及周围元件。一切正常后旋转调频头收一本地调频电台，调节Ｌ１磁芯使音质清晰。再配合话筒调整收发频率（注意避开当地电台频率），最后用话筒对着较熟悉音质较好的音乐调节Ｗ１、Ｗ２使接收机的音质清晰自然为止，如果话筒以拾取人声为主，可适当增加高音（调节Ｗ２）。另一路用同样方法调整。此时焊上Ｔ３和Ｔ６，调试自动静噪功能，关闭发射机，相应ＴＡ７６４０的脚应为高电平；开启时应为低电平，否则要重调Ｌ１。

WXHT02型无线话筒制作步骤

一、电路工作原理

二、电路原理图及印制板电路图

三、制作过程

㈠、认识元器件

1、元器件表

元器件 作用 备注 元器件 作用 备注

三极管9018 VT 瓷片电容 C5

振荡线圈 L 瓷片电容 C6

驻极体 BM 开关

电阻R1 电路板

电阻R2 电池弹簧

电阻R3 电池极片

电阻R4 话筒手柄

电解电容 C1 网罩海绵

瓷片电容 C1 网罩架

瓷片电容 C2 线尾

瓷片电容 C3 导线

瓷片电容 C4

2、全套散件图

3、全套元气件图

㈡、焊接步骤

1、电阻焊接（4个）

2、电容焊接（6个）

电解电容1个，瓷片电容5个

3、三极管焊接（1个）

4、振荡线圈（1个）

5、驻极体（1个）

6、电池弹簧、电池极片

7、外盒安装

四、调试过程

㈠、安装完成后有变压、整流电路检测有：

（用万用表进行电路检测时注意选档：交流还是直流）

1、

2、

㈡、VT1基极的基极、集电极、发射极电压测量（单位：V）

说明：注意黑表笔的放置位置在VD1、VD3的正极公共点。

三极管 电压

C B E

VT1

自制无线卡拉OK话筒

（一）制作目的

卡拉OK是大家喜爱的一种娱乐方式。常见的卡拉OK方式是将话筒插在卡拉OK机上，通过音箱发生声音。本制作介绍的是一种简易无线话筒，利用调频收音机接收并放大信号，因此十分方便、经济，另外也可用于教学等其他场合。

（二）基本工作原理

调频收音机的调频接收范围是88～108MHz。因此，无线话筒应将声音调制在这个范围。人的声音又称音频信号，其频率在20～20000Hz范围内。当用无线电发射出去时，必须将音频信号放在载波上。这一过程称为无线电调制，相对于载波而言，音频信号称调制信号。调制有两种方式，即调幅和调频，所谓调幅即用调制信号去影响（或改变）载波的幅度，从而完成调制信号与载波的叠加形成无线电波。所谓调频，是用调制信号去影响（或改变）载波的频率，从而完成调制信号与载波的叠加，形成无线电波。

本制作是将人的声音经过话筒的调制发射电路发射出去，而利用调频收音机接收下来。无线话筒的发射频率范围要避开当地电台的使用范围。

（三）技术参数

该无线话筒的发射频率在88～108MHZ，发射距离不小于80米。采用调频方式发射。

（四）电路选择及元器件参数的确定

电路如图所示。由T1及其外围元件构成调频振荡器，凋节L1线圈的匝数，可使振荡器的振荡频率落在88～108MHZ的范围内，由T2及其外围元件组成放大电路，它对前级调频信号放大使发射距离更远已发射状态对振荡器频率的影响得以减少。声音经拾音器进来，由天线发射出去。

无线卡拉OK话筒原理图

图中所有的电容用CCX系列瓷片电容，单位为pF，电阻用1/8W碳膜电阻，电感用φ=0.51mm漆包线在D=4mm圆衬上密绕11匝脱胎而成，晶体管用普通的9018即可。天线用一根长约60cm的导线即可。

（五）制作方法

印刷板应设计为长条形，目的是便于放入话筒壳内。准确地焊上各元件后，加上电源，总电流约13mA左右，打开凋频音响，调谐搜索到该话筒的频率，然后拉开或压紧电感L1，使话筒的频率在适当的频率上，将话筒与音响拉开适当的距离，使音响开始出现噪声为佳，调节L2使音响接收清晰；再拉开距离，重复以上步骤直至最佳。另外整机做好后需用外壳屏蔽，以免外界影响引起话筒跑频。

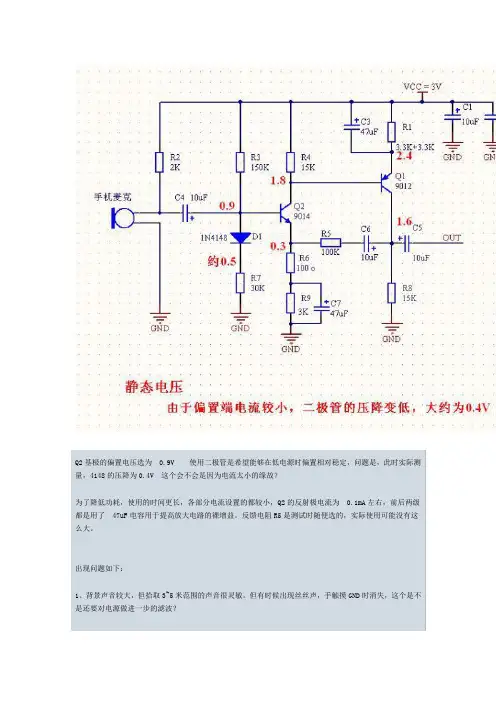

Q2基极的偏置电压选为 0.9V 使用二极管是希望能够在低电源时偏置相对稳定，问题是，此时实际测量，4148的压降为0.4V 这个会不会是因为电流太小的缘故？

为了降低功耗，使用的时间更长，各部分电流设置的都较小，Q2的反射极电流为 0.1mA左右，前后两级都是用了 47uF电容用于提高放大电路的裸增益。反馈电阻R5是测试时随便选的，实际使用可能没有这么大。

出现问题如下：

1、背景声音较大，但拾取3~5米范围的声音很灵敏。但有时候出现丝丝声，手触摸GND时消失，这个是不是还要对电源做进一步的滤波？

2、音频范围的频响可能不够均衡，拾取到的声音高频分量较少，导致发闷，不知道是不是负反馈电路R5和C6的影响。

3、最严重的问题，近距离对mic吹气，通过C5耦合输出的信号的Vp-p 只有160mA，在大即发生饱和失真。

这个电路的初衷是希望能够输出一个大约1V左右的电压，能力不够了，希望大家能给一点建议。

望坛子里的仿真前辈在，希望能够帮忙做一个仿真，看下频响，先谢谢大家了。

该电路为1.5km单管调频发射机电路。发射三极管采用D40,D50,2N3866等，工作电流为60-80mA。但以上三极管难以购到，且价格较高，假货较多。笔者选用其他三极管实验，相对易购的三极管Ｃ２０５３和Ｃ１９７０是相当不错的，实际视距通信距离大于１．５ｋｍ。笔者也曾将Ｄ４０管换成普通三极管８０５０，工作电流有６０～８０ｍＡ，但发射距离达不到１．５ｋｍ，若改换成９０１８等，工作电流更小，发射距离也更短。电路中除了发射三极管以外，线圈Ｌ１和电容Ｃ３的参数选择较重要，若选择不当会不起振或工作频率超出８８～１０８ＭＨｚ范围。其中Ｌ１、Ｌ２可用∮０．３１ｍｍ的漆包线在∮３．５ｍｍ左右的圆棒上单层平绕５匝及１０匝，Ｃ３选用５～２０ｐＦ的瓷介或涤纶可调电容。实际制作时，电容Ｃ５可省略，Ｌ２也可换成１０～１００ｍＨ的普通电感线圈。若发射距离只要几十米，那么可将电池电压选择为１．５～３Ｖ，并将Ｄ４０管换成廉价的９０１８等，耗电会更少， 图１介绍的单管发射机具有电路简单，输出功率大，制作容易的特点，但是不便接高频电缆将射频信号送至室外的发射天线，一般是将０．７～０．９ｍ的拉杆天线直接连在Ｃ５上作发射的，由于多普勒效应，人在天线附近移动时，频漂现象很严重，使本来收音正常的接收机声音失真或无声。若将本发射机作无线话筒使用，手捏天线时，频漂有多严重就可想而知了。 该电路采用电容三点式振荡器，天线参数稍微变动时，都将发生跑频现象，再则，由于是单管自激振荡发射，工作电流较大，当工作数秒钟至数分钟后，三极管的温度升高引起极间电容发生变化，也会带来振荡频率的改变（一般情况下是振荡频率降低），有时频漂竟达０．２～１ＭＨｚ。用作调频广播或远距离遥控报警时工作可靠性较差，但元件少，成本低，调试容易，适合初级爱好者作发射实验。
