形位公差符号解析

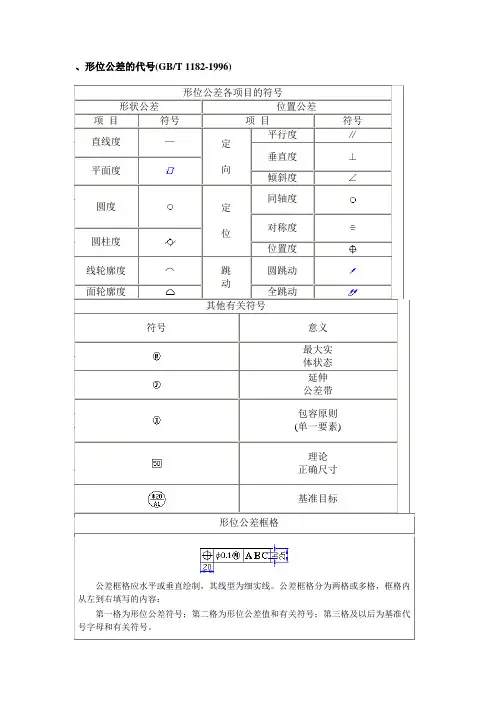

、形位公差的代号(GB/T 1182-1996)

形位公差各项目的符号

形状公差 位置公差

项 目 符号 项 目 符号

直线度 — 定

向 平行度 ∥

垂直度 ⊥

平面度

倾斜度 ∠

圆度 定

位 同轴度

对称度

圆柱度

位置度

线轮廓度 ⌒ 跳

动 圆跳动

面轮廓度 全跳动

其他有关符号

符号 意义

最大实

体状态

延伸

公差带

包容原则

(单一要素)

理论

正确尺寸

基准目标

形位公差框格

公差框格应水平或垂直绘制，其线型为细实线。公差框格分为两格或多格，框格内从左到右填写的内容：

第一格为形位公差符号；第二格为形位公差值和有关符号；第三格及以后为基准代号字母和有关符号。 （h为图样中采用字体的高度）

基准代号

注：形位公差符号的线型宽度为b/2～b（b为粗实线宽），但跳动符号的箭头外的线是细实线。

二、形状、位置公差带的定义和图例说明 GB/T 1182-1996

1 直 线 度

a. 在给定平面内的公差带定义——公差带是距离为公差值t的两平行直线之间的区域。

b. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t的两平行平面之间的区域；当给定互相垂直的两个方向时，公差带是正截面尺寸为公差值t1×t2的四棱柱内的区域。

c. 在任意方向上的公差带定义——公差带是直径为公差值t的圆柱面内的区域。

图例：

１) 圆柱表面上任一素线必须位于轴向平面内，距离为公差值0.02的两平等直线之间。

２) 圆柱表面上任一素线在任意100长度内必须位于轴向平面内，距离为公差值0.04的两平等直线之间。 图例：

１) 棱线必须位于箭头所示方向，距离为公差值0.02的平行平面内。

２) 棱线必须位于水平方向距离为公差值0.2，垂直方向距离为公差值0.1的四棱柱内。 图例：

页脚 形位公差符号及标注含义

一、 形位公差

零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。形状和位置公差简称形位公差。

二、 形位公差符号

三 形状公差

3.1 直线度（－）——直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

页脚

 标注含义：被测表面投影后为一接近直线的“波浪线”（如下图），该“波浪线”的变化围应该在距离为公差值t（t=0.1）的两平行直线之间。

3.2 平面度——平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。

 标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面，如下图区域。

页脚

3.3 圆度（○）——是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差围之。

 标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=0.025）的两同心圆之，如右图区域。

页脚

3.4 圆柱度（）——是限制实际圆柱面对理想圆柱面变动量的一项指标。它控制了圆柱体横截面和轴截面的各项形状误差，如圆度、素线直线度、轴线直线度等。圆柱度是圆柱体各项形状误差的综合指标。

形位公差符号及标注含义

一、 形位公差

零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。形状和位置公差简称形位公差。

二、 形位公差符号

三 形状公差

3.1 直线度（－）——直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

标注含义：被测表面投影后为一接近直线的“波浪线”（如下图），该“波浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。

3.2 平面度——平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。

标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如下图区域。

3.3 圆度（○）——是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。

标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=0.025）的两同心圆之内，如右图区域。

3.4 圆柱度（）——是限制实际圆柱面对理想圆柱面变动量的一项指标。它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。圆柱度是圆柱体各项形状误差的综合指标。

标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如图。

圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。

动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。

四 位置公差

4.1 平行度（）——，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。
