卡环注射模设计
1 概述
模具行业是制造业中的一项基础产业，是技术成果转化的基础，同时本身又是高新技术产业的重要领域。模具技术水平的高低，决定若产品的质量、效益和新产品开发能力，它已成为衡量一个国家制造业水平高低的重要标志。我国模具工业的技术水平已取得了很大的进步，但总体上与工业发达的国家相比仍有较大的差距．许多先进的技术如CAD/CAE/CAM技术的普及率还不高。
企业之间的竞争日益加剧，而作为模具企业生存和发展的根本--模具开发速度的快慢及质量的好坏则是决定该企业是否能在激烈的市场竞争中获胜的关键。塑料产品从设计到生产是一个十分复杂的过程，它包括塑料制品设计、模具结构设计，模具制造和塑件生产等几个主要方面，计算机技术的运用，正在取代传统的手工设计制造方式，井取得了显著的经济效益。
2 采用计算机技术进行注射模设计制造流程
以图1卡环零件为例，卡环是某车型燃油系统配套的一个塑料制品，该零件结构小巧，装配精度要求较高。
塑料注射模计算机辅助设计制造流程：塑件三维建模--模流分析--塑料产品装配--模具结构设计--生成模具工程图--模具关键零件数控加工--关键零件数控电加工--模具装配调试。
2.1 塑件三维建模
Pro／E的PRT模块应用。当接到1副塑料注射模定单时，首先根据客户提供的塑件二维图纸、样品或产品电子数据，利用Pro/E的PRT模块中实体造型模块(solid)和曲而造型模块(surface)将要开模的产品转化成三维造型，如图2所示。Pro/E有极强的参数化、基于特征的建模功能，可构肆任意型面。
造型完成后对塑件进行拔模检查draft check。拔模检查是定义零件与拔模垂直面的拔模角度，根据卡环零件脱模方向做出拔模分析，如图3所示。
2.2 模流分析 Pro/E塑料顾问模块应用。模具设计人员需要了解塑料专业知识，Pro/E塑料顾问模块为模具设计人员提供了可靠、易理解的加工反馈和建议。塑料顾问用于评估注塑工艺性，是节省成本和时间的理想工具。设计人员可以方便地选择材料类型和设置浇口位置，塑料注射模设计顾问则在屏幕上提供了充模动画、描述设计“可模塑性”的图形以及熔合线和气泡等可能出现问题的位置,运用CAE软件模拟塑料熔体在模具型腔中的流动、保压、冷却过程，对制品可能发生的翘曲进行预测等，其结果对优化模具结构和注塑工艺参数有着重要的指导意义，可提高一次试模的成功率。根据选择的浇口位置和聚内烯卡环材料，实际模拟出卡环充模情况，能够顺利充型，如图4所示。
Pro/E分模的基本流程&分模技巧详解分模技巧详解；；Pro/E拆电极技巧等
-----------------铭盛设计
为满足市场多样化的需求，3C产品(通信、消费类电子产品、计算机)的变化日新月异而且上市周期越来越
短。各公司为了争取产品开发的市场竞争优势地位，纷纷缩短产品的开发周期，其中，产品和模具的设计开发在
新产品的设计和制造过程中扮演着相当关键的角色。
Pro/E是当今世界上最普及的三维CAD/CAM系统软件之一，同时也是三维CAD/CAM的标准软件之一。它集成了零件造型、装配设计、模具开发、钣金件设计、产品数据管理、协同设计开发等功能，提供完整的工业解
决方案。Pro/E广泛运用于电子、通信、机械、模具、家电、玩具、汽车、航空航天等行业。
Pro/E的模具模块Pro/MoldDesign是软件的一个选择性模块，涉及模具的设计、分析的整个流程。它可以使用已有的实体零件来进行模具设计工作。
在模具的制造过程中，设计变更是时常发生的，Pro/E的单一数据库和参数化设计的特点可以很方便的处理
设计变更，当零件设计变更后，这些变更会自动传送，遍及整个装配件、模具设计、工程图等的设计中。
相关名词解释相关名词解释：：
设计模型设计模型：：
模具成型后的最终产品，模具设计的基础。必须是个零件，模具中具体以参考模型表示
参考模型参考模型：：
以设计模型为基础，“合并”进来，参考模型与设计模型保持单一的参数
工件工件：：
工件表示模具组件的全部体积，即包括型腔、型芯、斜顶、镶块、滑块等
分型面分型面：：
Pro/E分模最迅速的方法就是创建合理的分型面，然后利用这些分型面分割工件，达到拆模目的。分型面是一个可以将模块分割成几个部分的曲面，实际中，分型面就是上下模仁紧密配合的部分。
Pro/E中，分型面是模具组件的特征，即分型面是一个组件层级的曲面特征。分型面必须合要分割的模块或者体积块完全相交。
对于复杂的产品，有时候没有明显的分型面，而只有分型线，分型线就是将制品分为前模和后模二部分的分界线.

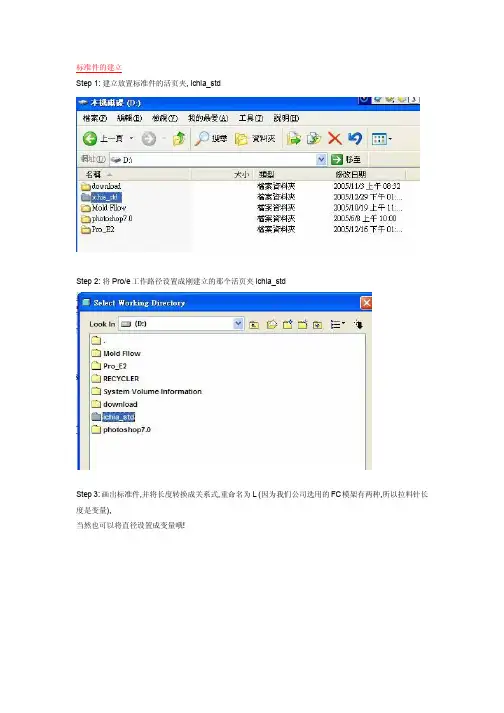

标准件的建立
Step 1: 建立放置标准件的活页夹, ichia_std
Step 2: 将Pro/e工作路径设置成刚建立的那个活页夹ichia_std
Step 3: 画出标准件,并将长度转换成关系式,重命名为 L (因为我们公司选用的FC模架有两种,所以拉料针长
度是变量),
当然也可以将直径设置成变量哦!
Step 4: 设计切口曲面(这个曲面的目的: 将标准件装配到模架的同时, 用来切除模架)
这个曲面一定要封闭哦.
标准件参数的设置
Step 5: 如下图进入组件参数设置界面: EMX4.0 component LibraryDefine Library-part 务必选择这个选项
Step 6: 选择part-assemblyname , 设置零件名称(默认的就是part标准件名称,点下第一项就可以了)
Step 7: 选择imagefile选项, 设置标准件影像文件(这步是您产生疑惑的地方),会自动弹出选择影像文件,请
选择Current_window. gif这个文件
这样这个影像文件就产生了.
Step 8: 选择Assembly Constrains设置装配约束(就是选用适当的基准将此标准装配到模架上)
如这个拉料针用两个约束:中心轴axis+上表面datum
这些基准要于模架基准一一对应.
就是这个
文件 Step 9:选择variable Dimensions ,来设置变量(这个变量就是Step3设置的变量)
选择L
Step 10: 选择Edit Instances, 来设置L的不同的值
Step 11:选择curout surface (就是您Step 4设计的曲面切口那个面),可以直接在模型树中选择那个切口曲
面的特征
设置您要的长度值
到此一个标准件就定义好了,这时您的ichia_std活页夹中应该包含如下图所示的3个文件
.dat
.gif .prt
Step 12: 将这个ichia_std文件复制到EMX组件库目录下, 默认的路径如下(原文件就当是备份吧)
EMX 設計指導書
一．EMX的安裝﹕
本部門的EMX已經經過二次開發﹐所以直接復制后挂在PROE上就可使用。以下介紹的是沒有經過二次開發的EMX的安裝方法
1.為使安裝的版本為中文版﹐安裝之前要設定操作系統的環境變數，如右圖：
LANG=CHT
注：
中文繁體：CHT
中文簡體：CHS
2. 運行安裝目錄中的SETUP.EXE，出現如下畫面;
3. 設置EMX的安裝目錄，需要的硬盤空間大約為500MB;
4. 開始進行安裝，期間需要3-5分鐘左右;
二．將EMX挂到PROE下﹔ 本例EMX是安裝在D:\PTC\EMX4.1目錄下﹐安裝在其他目錄的請參照本范例。
1.打開EMX安裝目錄下的TEXT文件夾，可以看到以下文件。
2.先用記事本打開 protk.dat文件;
3. 用記事本打開 config.pro文件，確認EMX的目錄路徑是否正確。
然後把cinfig.pro的內容與PROE中config.pro文件合並。
把config.win復制到PROE的啟動目錄下。
該確保該路徑是EMX安裝路徑
4. 用記事本打開 emx4.1\configuration\下的options.cfg
更改 LIBRARY_PATH (元件資料庫的路徑)，請按下圖修改。
如果沒有進行該項修改,則EMX元件庫將無法使用.
5.為方便軟件安裝和維護﹐我們要求所有電腦的EMX安裝在指定的目錄下。
目前,本部門的EMX要求安裝在E盤的PTC目錄下.
6．EMX界面間介
配置完畢啟動PROE,如果EMX菜單出現在PROE界面上﹐則EMX已經成功加載﹗
需要注意的是,有時會出現EMX菜單有,但EMX工具條沒有的情況,在這種情況下,其實EMX已經成功加載,要使EMX菜單出現,只要在界面設置中將”工具列3”勾選即可.
但如果菜單沒有出現但工具條出現,則說明EMX並沒有成功加載. EMX菜單 EMX工具條 EMX工作區
