螺栓螺帽螺钉的画法_图文

螺栓螺帽螺钉的画法_图文
第八章 标准件及常用件的画法
8·1 螺纹和螺纹紧固件
一、螺纹的形成、结构和要素
⒈ 螺纹的形成
一个与轴线共面的平面
图形（三角形、梯形等），
绕圆柱面作螺旋运动，则得
到一圆柱螺旋体
A1 ●
螺旋线
——螺纹。 制在圆柱体外表面上的
导程
A●
螺纹叫外螺纹。
制在圆柱体内表面上的
螺纹叫内螺纹。
工件
工件旋转
卡盘 车刀
开槽圆柱 头螺钉
简化画法：
0.1d×45°
1.5d 0.2d
d
0.3d
2d
0.6d
L
δ2 0.3d
六、螺纹紧固件装配图的画法 ⒈ 螺栓联接装配图的简化画法
被连接件的孔径=1.1d 两块板的剖面线方向相反 螺栓、垫圈、螺母按不剖画 螺栓的有效长度按下式计算
L计=δ1+ δ2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
a)
b)
c)
8.5 滚 动 轴 承
一、滚动轴承的结构、分类及代号
● 结构 由内圈、外圈、滚动 体和保持架组成。
● 分类 按其承受的载荷方向分为：
☆向心轴承—主要承受径向力 ☆推力轴承—主要承受轴向力 ☆组合轴承
外圈 滚珠 内圈 保持架
● 代号： ① 代号的构成：
按顺序由前置代号、基本代号、 后置代号构成。
螺纹代号 公称直径 × 螺距(导程/线数) 旋向
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径 公差带代号
长：L 中等：N 短：S
☆粗牙螺纹允许不标注螺距； ☆单线螺纹允许不标注导程与线数； ☆右旋螺纹省略“右”字，左旋时则标注LH; ☆旋合长度为中等时，“N”可省略。

螺丝、螺栓、螺钉的CAD画法

螺丝、螺栓、螺钉的CAD画法

2. 螺钉连接的比例画法
3. 紧定螺钉连接画法
8-2 键
键的作用:键用于连接轴和 轴上的传动件（如齿轮、皮 带轮等）,使轴和传动件不 发生相对转动，以传递扭矩 或旋转运动。
轴
键
皮带轮
一、 键的种类 二、 键的标准编号、图例和标记示例 三、 平键联结的画法 四、 半圆键联结的画法 五、 钩头楔键联结的画法
齿轮啮合区放大图
齿轮啮合区放大图
径向剖视图啮 合区放大图
端面视图啮合 区放大图
8-5 滚动轴承
一、滚动轴承的结构 二、滚动轴承的基本代号 三、滚动轴承的画法
一、滚动轴承的结构
滚动轴承的种类很多，但其结构大体相同。 一般由外（上）圈、内（下）圈和排列在内 （ 上）、外（下）圈之间的滚动体（有钢球、圆柱 滚子、圆锥滚子等）及保持架四部分组成。一般 情况下，外圈装在机器的孔内，固定不动；内圈 套在轴上，随轴转动。
dA
A/2 A/2
D
画法
滚动轴承是标准件，在装配图中通常采 用简化画法(比例画法）。
主要参数
d (内径)
D (外径) B (宽度)
d、D、B 根据轴承代 号在画图前查标准确定。
B
B/2
60º
深沟球轴承简化画法
1. 深沟球轴承的画法
B B/2
60°
A A/2 D
A/2
A
d
2. 推力球轴承的画法
T T/2 60°
基本要求
１．掌握螺纹及螺纹连接的规定画法和标注 方法。 ２．掌握螺纹连接件的规定画法和标记方法。 ３．掌握螺栓连接、双头螺柱连接和螺钉连 接的规定画法。 ４．掌握键、销及其联结的规定画法． ５．掌握直齿圆柱齿轮及其配合的规定画法。 ６．掌握滚动轴承的规定画法。 ７．掌握弹簧的规定画法。

螺钉、螺栓的画法-76页精品文档

螺钉、螺栓的画法-76页精品文档

四、 半圆键联结的画法
b
b
b
L
h
五、 钩头楔键联结的画法
8-3 销
销的种类较多，常用的销有圆锥销、圆柱销、 开口销。圆锥销和圆柱销通常用于零件间的连接 与定位.，开口销与槽型螺母配合使用，起防松的 作用。销还可以作为安全装置中的过载剪断元件。
一、 销的种类
二、 销的用途
三、 销孔的加工方法
四、 销的标准编号、图例和标记示例
（1）画法
视图
剖视图
（2）在装配图中，被弹簧挡住的结构一般不画出
（3） 在装配图中，簧丝直径在图形上等于或 小于2mm时弹簧的画法
三、螺旋压缩弹簧作图步骤
2
本章结束 谢 谢！
2. 螺钉连接的比例画法
3. 紧定螺钉连接画法
8-2 键
键的作用:键用于连接轴和 轴上的传动件（如齿轮、皮 带轮等）,使轴和传动件不 发生相对转动，以传递扭矩 或旋转运动。
轴
键
皮带轮
一、 键的种类 二、 键的标准编号、图例和标记示例 三、 平键联结的画法 四、 半圆键联结的画法 五、 钩头楔键联结的画法
螺母GB/T 6170 M12 表示A级1型六角螺母，螺纹规格 D=M12
螺母GB/T 6178 M16 表示A级1型六角开槽螺母，螺纹规 格D=M16
垫圈GB/T 97.1 12 表示A级平垫圈，公称尺寸（螺纹规 格）d＝12mm，性能等级为140HV级
垫圈GB/T 93 20 表示标准型弹簧垫圈，规格（螺纹 大径）为20mm
锥齿轮—用于两相 交轴间的传动。
2. 齿轮的齿形
齿轮按轮齿方向和形状的不 同分为直齿、斜齿、人字齿 等。齿型轮廓曲线有渐开线 、摆线、圆弧等，一般采用 渐开线齿廓。

螺丝、螺栓、螺钉的CAD画法课件

螺丝、螺栓、螺钉的CAD画法课件
螺丝、螺栓、螺钉的CAD 画法课件
• 引言 • CAD基础知识 • 螺丝的CAD画法 • 螺栓的CAD画法 • 螺钉的CAD画法 • 总结与练习
01
引言
目的和背景
目的
本课件旨在介绍螺丝、螺栓和螺钉的 CAD画法，帮助学员掌握使用CAD软 件绘制这些紧固件的方法和技巧。
背景
随着工业设计和制造业的发展，CAD 软件在紧固件设计中的应用越来越广 泛。掌握紧固件的CAD画法对于工程 师和设计师来说是一项必备技能。
绘制一个组合螺丝的CAD图
根据给定的组合螺丝尺寸和要求，使用CAD软件绘制组合螺丝的图形， 并添加相应的尺寸标注。
绘制一个特殊形状的螺丝
根据给定的特殊形状螺丝尺寸和要求，使用CAD软件绘制该螺丝的图 形，并添加相应的尺寸标注。
THANKS
感谢观看
常见错误和注意事项
总结了常见的错误和注意事项，如线段连接 不正确、缺少尺寸标注等，并给出了相应的 解决方法。
练习题
绘制一个螺栓的CAD图
根据给定的螺栓尺寸和要求，使用CAD软件绘制螺栓的图形，并添加 相应的尺寸标注。
绘制一个螺钉的CAD图
根据给定的螺钉尺寸和要求，使用CAD软件绘制螺钉的图形，并添加 相应的尺寸标注。
螺钉的结构
螺钉由头部和杆部组成，头部有各种形状，如一 字、十字、米字等，杆部则有多种规格和长度。
螺钉的材料
螺钉常用的材料有碳钢、不锈钢、铜等，根据使 用环境和要求选择合适的材料。
螺钉的CAD绘制步骤
确定螺钉规格
根据设计要求，确定所需的螺钉规格，包括 直径、长度、材料等。
添加螺纹
在螺钉杆部绘制螺纹，可以使用CAD软件的 旋转或扫描命令。
圆头螺栓的绘制

螺钉、螺栓的画法

螺钉、螺栓的画法

锥齿轮—用于两相 交轴间的传动。
2. 齿轮的齿形
齿轮按轮齿方向和形状的不 同分为直齿、斜齿、人字齿 等。齿型轮廓曲线有渐开线 、摆线、圆弧等，一般采用 渐开线齿廓。
3. 齿轮的结构
轮缘
键槽
轴孔
轮齿 轮毂
幅板
二、直齿圆柱齿轮的基本参数和基本尺寸 之间的关系
1. 齿轮各部分名称及其代号 2. 齿轮的尺寸参数关系
1. 螺栓连接的装配过程
2. 螺栓连接的比例画法
3. 螺栓连接的简化画法
五、螺柱连接画法
双头螺柱连接常用的紧固件有双头螺柱、 螺母、垫圈。一般用与被连接件之一较厚，不 适合加工成通孔,切要求连接力较大的情况； 其上部较薄零件加工成通孔。
1. 螺柱连接的装配过程
2. 螺柱连接的比例画法
3. 螺柱连接的简化画法
二、滚动轴承的基本代号
表示内径： d＝ 06 × 5＝ 30mm 表示直径系列（指相同内径尺寸的轴承有不同的外径尺寸）和 宽度系列（相同内径、外径尺寸的轴承有不同的宽度尺寸） 表示类型：“ 6”—深沟球轴承；“ 3”—圆锥滚子轴承；
“5”—推力球轴承
三、滚动轴承的画法
1. 深沟球轴承的画法 2. 推力球轴承的画法 3. 圆锥滚子轴承的画法
一、 键的种类
键的种类很多，常用键的形式有普通平键、 半圆键、钩头楔键等，其中普通平键为最常见 。键也是标准件。
平键
半圆键
钩头楔键
二、键的标准编号、图例和标记示例
普通平键
GB/T 1096－ 1979
半圆键
GB/T 1099— 1979
钩头楔键
GB/T 1565一 1979
b＝18mm，h＝11mm，L＝100mm 的 A 型普通平键： 键18×100 GB/T 1096－1979 （A型平键可不标出A，B型或C型则必 须在规格尺寸前标出B或C）

机械制图——螺钉螺栓的画法ppt

机械制图——螺钉螺栓的画法ppt

螺钉螺栓的标准通常由国际标准组织制定，如 ISO、DIN等。
2
标准中规定了各种类型的螺钉螺栓的尺寸、材 料、制造工艺等方面的要求。
3
根据标准，螺钉螺栓的规格通常包括长度、直 径、螺纹等参数，这些参数可以根据使用场合 进行选择。
02
螺钉螺栓的画法技巧
螺钉螺栓的视图选择
主视图选择
01
选择螺钉螺栓在垂直方向上的投影作为主视图，该视图展示了
机械制图——螺钉螺栓的画法
2023-10-26
目录
• 螺钉螺栓的基本知识 • 螺钉螺栓的画法技巧 • 螺钉螺栓画法的实例分析 • 螺钉螺栓画法的总结与展望 • 相关参考资料与文献推荐
01
螺钉螺栓的基本知识
螺钉螺栓的定义
螺钉螺栓是一种紧固件，用于将两个或多个零件连接在一起 。
它通常由螺钉头、杆身和螺纹组成，根据需要还可以包括其 他附件，如垫圈、螺母等。
实例二：复杂螺钉螺栓的画法
总结词
细节丰富，标注全面。
详细描述
该实例展示了一个复杂螺钉螺栓的画法。 与简单实例相比，该实例在细节上更加丰 富。除了绘制螺栓的轮廓和标注螺纹规格 外，还对螺纹的牙顶和牙底进行了填充， 使螺栓看起来更加立体。此外，还对螺栓 的不同部分进行了详细标注，如倒角、退 刀槽等，确保了图纸的精确性和可加工性 。
实例三：标准件螺钉螺栓的画法
总结词
标准化、规范化。
详细描述
该实例展示了一个标准件螺钉螺栓的画法。标准件是 指按照国家或行业标准生产的零件，具有通用的尺寸 和规格。在图纸中，标准件螺栓的画法需要遵循相应 的标准或规范。例如，在图样中需要标注出螺栓的标 准号、规格和材料等信息。此外，在制图过程中还需 要遵循一系列规范，如比例、尺寸标注、剖面线等。 这样能够确保图纸的一致性和可互换性，方便零件的 采购和使用。

螺丝、螺栓、螺钉的CAD画法 (2)课件

螺丝、螺栓、螺钉的CAD画法 (2)课件
b＝6mm，h＝10mm，dl＝25mm，L＝ 24.5mm的半圆键： 键6×25 GB/T 1099一1979
b＝18，h=11mm，L＝100mm 的 钩 头 楔 键： 键18×100 GB/T 1565—1979
三、 平键联结的画法
b
b b L
b
h
h d-t
t1 d-t t
d+t1
d+t1
四、 半圆键联结的画法

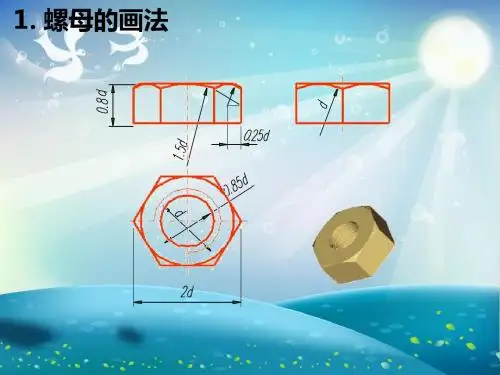

1. 螺母的画法
2. 螺栓的画法
d
公称长度L
3. 垫圈的画法
0.25d
60° 1.5d
公称长度 L
4. 螺柱的连接画法
双头螺柱旋入长度
双头螺柱旋入长度
1.5d 0.2d
d 0.2d
d
5. 螺钉头的画法
0.8d 0.4d
90°
1.5
0.25d 0.5d
6
6. 钻孔、螺孔和光孔尺寸
四、螺栓连接画法
T T/2 60°
A/ 2
A T/2
D
d
3. 圆锥滚子轴承的画法
T
A/2
C
A
A/ 2
A/ 4
d
D
A/2 15°
B
8-6 弹簧
弹簧属于常用件。它主要用于减震、夹紧、 承受冲击、储存能量和测力等。其特点是受力 后产生较大的弹性形变，去除外力后能恢复原 状。
一、常用的螺旋弹簧
二、圆柱螺旋压缩弹簧的规定画法
1. 螺柱连接的装配过程
2. 螺柱连接的比例画法
3. 螺柱连接的简化画法
1. 螺柱连接的装配过程
2. 螺柱连接的比例画法
3. 螺柱连接的简化画法
六、螺钉连接画法

螺丝、螺栓、螺钉的CAD画法

螺丝、螺栓、螺钉的CAD画法
第八章 紧固件和常用件
第八章 紧固件和常用件
8-1 螺纹紧固紧件 8-2 键 8-3 销 8-4 齿轮 8-5 滚动轴承 8-6 弹簧
基本要求
１．掌握螺纹及螺纹连接的规定画法和标注 方法。 ２．掌握螺纹连接件的规定画法和标记方法。 ３．掌握螺栓连接、双头螺柱连接和螺钉连 接的规定画法。 ４．掌握键、销及其联结的规定画法． ５．掌握直齿圆柱齿轮及其配合的规定画法。 ６．掌握滚动轴承的规定画法。 ７．掌握弹簧的规定画法。
双头螺柱旋入长度
5. 螺钉头的画法
0.8d
1.5
0.4d
90°
1.5d 0.2d
d 0.2d
d
0.25d 0.5d
13
6. 钻孔、螺孔和光孔尺寸
四、螺栓连接画法
螺栓连接常用的连接件有螺栓、螺母、 垫圈，它用与被连接件都不太厚,能加工成 通孔,且要求连接力较大的情况.
1. 螺栓连接的装配过程 2. 螺栓连接的比例画法 3. 螺栓连接的简化画法
五、 销连接的画法
一、 销的种类
圆柱销
圆锥销
开口销
二、 销的用途
起联接作用
起定位作用
三、 销孔的加工方法
销孔的加工方法
四、销的标准编号、图例和标记示例
圆柱销
GB/T 119.1—2000
圆锥销
GB/T 117—2000
开口销
GB/T 91——2000
公 称 直 径 d＝10mm, 长 度 l=30mm，材料为35钢，热处理 硬度28~38 HRC，表面氧化处 理的A型圆柱销： 销 GB/T 119.1 6m10×30
1. 圆柱销的连接的画法
2. 圆锥销的连接的画法
3. 开口销的联结画法
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

紧定螺钉连接画法
8-2 键
键的作用:键用于连接轴和轴 上的传动件（如齿轮、皮带 轮等）,使轴和传动件不发生 相对转动，以传递扭矩或旋 转运动。
轴
键
皮带轮
一、 键的种类 二、 键的标准编号、图例和标记示例 三、 平键联结的画法 四、 半圆键联结的画法 五、 钩头楔键联结的画法
、 键的种类
键的种类很多，常用键的形式有普通平键、 半圆键、钩头楔键等，其中普通平键为最常见 。键也是标准件。
五、 销连接的画法
、 销的种类
圆柱销
圆锥销
开口销
、 销的用途
起联接作用
起定位作用
、 销孔的加工方法
销孔的加工方法
四、销的标准编号、图例和标记示例
圆柱销
GB/T 119.1—2000
圆锥销
GB/T 117—2000
开口销
GB/T 91——2000
公 称 直 径 d＝10mm, 长 度 l=30mm，材料为35钢，热处理 硬度28~38 HRC，表面氧化处 理的A型圆柱销： 销 GB/T 119.1 6m10×30
b
b
b
L
、 钩头楔键联结的画法源自8-3 销销的种类较多，常用的销有圆锥销、圆柱销、 开口销。圆锥销和圆柱销通常用于零件间的连接与 定位.，开口销与槽型螺母配合使用，起防松的作 用。销还可以作为安全装置中的过载剪断元件。
一、 销的种类
二、 销的用途
三、 销孔的加工方法
四、 销的标准编号、图例和标记示例
1. 螺栓连接的装配过程
螺栓连接的比例画法
3. 螺栓连接的简化画法
、螺柱连接画法
双头螺柱连接常用的紧固件有双头螺柱、 螺母、垫圈。一般用与被连接件之一较厚，不 适合加工成通孔,切要求连接力较大的情况； 其上部较薄零件加工成通孔。
1. 螺柱连接的装配过程
2. 螺柱连接的比例画法
3. 螺柱连接的简化画法
三、常用螺纹紧固件的比例画法
1. 螺母的画法 2. 螺栓的画法 3. 垫圈的画法 4. 螺柱的连接比例画法 5. 螺钉头的比例画法 6. 钻孔、螺孔和光孔尺寸
螺母的画法
螺栓的画法
d
公称长度L
3. 垫圈的画法
0.25d
60° 1.5d
公称长度L
. 螺柱的连接画法
双头螺柱旋入长度
双头螺柱旋入长度
螺柱GB/T 897 M12×50 表示B型双头螺柱，两端均为粗牙 普 通 螺 纹 ， 螺 纹 规 格 d=M12， 公 称 长度l＝50mm
螺钉GB/T 68 Ml0×60 表示开槽沉头螺钉，螺纹规格 d=M10，公称长度l=60mm
螺钉GB/T 75 M5×25 表示长圆柱端紧定螺钉，螺纹规格d ＝M5，公称长度l=25mm
1.5d 0.2d
d 0.2d
d
螺钉头的画法
0.8d 0.4d
1.5
90°
0.25d 0.5d
13
6. 钻孔、螺孔和光孔尺寸
、螺栓连接画法
螺栓连接常用的连接件有螺栓、螺母、垫 圈，它用与被连接件都不太厚,能加工成通孔, 且要求连接力较大的情况.
1. 螺栓连接的装配过程 2. 螺栓连接的比例画法 3. 螺栓连接的简化画法
平键
半圆键
钩头楔键
二、键的标准编号、图例和标记示例
普通平键
GB/T 1096－ 1979
半圆键
GB/T 1099— 1979
钩头楔键
GB/T 1565一 1979
b＝18mm，h＝11mm，L＝100mm 的 A 型普通平键： 键18×100 GB/T 1096－1979 （A型平键可不标出A，B型或C型则必 须在规格尺寸前标出B或C）
b＝6mm，h＝10mm，dl＝25mm，L＝ 24.5mm的半圆键： 键6×25 GB/T 1099一1979
b＝18，h=11mm，L＝100mm 的 钩 头 楔 键： 键18×100 GB/T 1565—1979
、 平键联结的画法
b
b b L
b
h
d-t d+t1
h
t1 d-t t d+t1
四、 半圆键联结的画法
第八章 紧固件和常用件
第八章 紧固件和常用件
8-1 螺纹紧固紧件 8-2 键 8-3 销 8-4 齿轮 8-5 滚动轴承 8-6 弹簧
基本要求
１．掌握螺纹及螺纹连接的规定画法和标注 方法。 ２．掌握螺纹连接件的规定画法和标记方法。 ３．掌握螺栓连接、双头螺柱连接和螺钉连 接的规定画法。 ４．掌握键、销及其联结的规定画法． ５．掌握直齿圆柱齿轮及其配合的规定画法。 ６．掌握滚动轴承的规定画法。 ７．掌握弹簧的规定画法。
8-1 螺纹紧固件
一、常用螺纹紧固件 二、螺纹紧固件的标记与图例 三、常用螺纹紧固件的比例画法 四、螺栓连接画法 五、 螺柱连接画法 六、螺钉连接画法
、常用螺纹紧固件
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
螺母GB/T 6170 M12 表示A级1型六角螺母，螺纹规格 D=M12
螺母GB/T 6178 M16 表示A级1型六角开槽螺母，螺纹规 格D=M16
垫圈GB/T 97.1 12 表示A级平垫圈，公称尺寸（螺纹规 格）d＝12mm，性能等级为140HV级
垫圈GB/T 93 20 表示标准型弹簧垫圈，规格（螺纹 大径）为20mm
螺柱连接的装配过程
螺柱连接的比例画法
3. 螺柱连接的简化画法
六、螺钉连接画法
螺钉连接多用于受力不大的零件的连接, 且不经常拆装的场合。被连接件之一为通孔 而另一零件一般为不通的螺纹孔。
1. 螺钉连接的装配过程 2. 螺钉连接的比例画法 3. 紧定螺钉连接画法
1. 螺钉连接的装配过程
螺钉连接的比例画法
开槽沉头螺钉 GB/T 68—2000
开槽长圆柱端紧定 螺钉 GB/T 75—1985
l型六角螺母—A和B级 GB/T 6170—2000
l型六角开槽螺母 —A和B级 GB/T 6178—2000 平垫圈—A级 GB/T 97.1—1985
标准型弹簧垫圈 GB/T 93—1987
螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm
公称直径d＝10mm，公称长度l ＝60mm，材料为35钢，热处 理硬度28－38 HRC，表面氧化 处理的A型圆锥销： 销 GB/T 117 10×60
公 称 直 径 d＝mm， 长 度 l＝ 50mm，材料为低 碳钢 ，不经 表面处理的开口销； 销 GB/T 91 5×50
