工厂供电随堂练习及作业答案

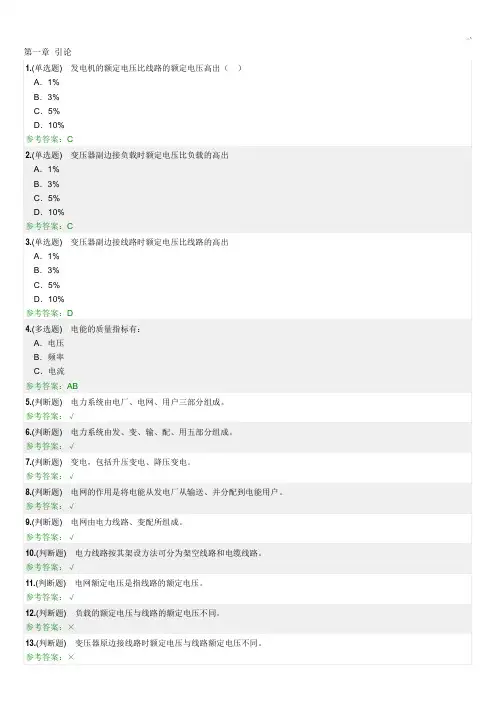

本文档如对你有帮助，请帮忙下载支持！ 第一章 引论·1-1电力系统的组成要素 1. 电力系统由电厂、电网、用户三部分组成。 √. 2. 电力系统由发、变、输、配、用五部分组成。 √. 3. 变电，包括升压变电、降压变电。 √. 4. 电网的作用是将电能从发电厂从输送、并分配到电能用户。 √. 5. 电网由电力线路、变配所组成。 √. 6. 电力线路按其架设方法可分为架空线路和电缆线路。 √. 7. 变配所是配电所的别称。 x. 8. 配电所是改变电压的地方。 x. 9. 变电所是分配电能的地方。 x. 10. 电能最大的用户是同步电动机。 x. 第一章 引论·1-2电力系统的额定电压 1. 发电机的额定电压比线路的额定电压高出（ C ） A．1% B．3% C．5% D．10% 2. 变压器副边接负载时额定电压比负载的高出 C A．1% B．3% C．5% D．10% 3. 变压器副边接线路时额定电压比线路的高出 D A．1% B．3% C．5% D．10% 4. 电能的质量指标有：AB A．电压 B．频率 C．电流 5. 电网额定电压是指线路的额定电压。 √. 6. 负载的额定电压与线路的额定电压不同。 x. 7. 变压器原边接线路时额定电压与线路额定电压不同。 x. 8. 变压器原边接发电机时额定电压与发电机的不同。 x. 9. 线路的额定电压是指线路首端、末端的平均电压。 √. 10. 同一电压线路一般允许的电压偏差是±10%。 x. 第一章 引论·1-3电力系统的中运方式 1. 电力系统的中运方式分为中点接地、中点不接地两大类。 √. 2. 中点接地系统的可靠性较好。 x. 3. 中点不接地系统的经济性较差。 √. 4. 中性点不接地系统包括中点不接地、中点经阻抗接地两种。 √. 5. 小电流接地方式包括中点不接地一种。 x. 6. 大电流接地方式包括中点接地一种。 √. 7. 中点不接地系统发生单相接地时，两个完好相的首端电位都升高到线电压水平。 √. 8. 中性点经消弧线圈接地的电力系统在单相接地时，其他两相√地电压不会升高到线电压。 x. 9. 中性点经小电阻接地的电力系统在单相接地时，其他两相√地电压不会升高到线电压。 x. 10. 我国3～66千伏的电力系统特别是3～10千伏系统，大多数采用中性点接地的运行方式。 x. 第一章 引论·1-4厂电系统概述 1. √厂电系统的要求有（ABCD）： A．安全 B．可靠 C．优质 D．经济 2. 厂电系统由变配所、线路、负载三者组成。 √. 3. 配电所的功能是接受和分配电能，不改变电压。 √. 4. 变电所的功能的是先接受电能，再改变电压，最后分配电能。 √. 5. 工厂供电课程的任务是讲解中小型工厂的电能供应。 √. 6. 工厂供电课程的主要功能是使学生掌握中小型工厂供电系统的组成原理、设计计算。 √. 第一章 引论·1-5厂电系统的电压选择 1. 当电源电压为35千伏以上时，工厂的高压配电电压一般应采用10千伏。 √. 2. 工厂低压配电一般采用220/380V，其中线电压380V接三相动力设备及380V单相设备，而相电压220V接220V的照明灯具及其他220V的单相设备。 √. 第一章 引论·1-6厂低系统的接地方式 本文档如对你有帮助，请帮忙下载支持！ 1. 低配系统的接地电阻一般不应大于（B） A 2欧 B 4欧 C 6欧。 2. 中线的功能有（ABC） A 连单相设备 B 传导三相系统中的不平衡电流和单相电流 C 减少负荷中性点的电位偏移 3. TN系统包括（ABC） A TN-S系统 B TN-C系统 C TN-C-S系统。 4. 厂低系统包括（ABC） A TN系统 B TT系统 C IT系统。 5. 外可是指负载的外露可导电部分。 √. 6. 中线也叫零线。 √. 7. 零线与地线是不同的。 √. 8. 零线是工作用的，地线是保护用的。 √. 9. 零线在正常时是带电的。地线在正常时是不带电的。 √. 第二章 设备·2-1设备概述 1. 设备的六种分类方式分别是：1）按大功能、2）按小功能、3）按电压高低、4）按是否变电、5）按是否开关、6）按外形维数、7）按个体集体。 √. 第二章 设备·2-2变压器 1. 变压器是厂电系统中最重要的一次设备。 √. 2. 变压器由铁心和绕组两部分组成。 √. 3. 电力变压器的额定容量与铭牌容量不同。 x. 第二章 设备·2-3互感器 1. 互感器的功能包括（ABC） A扩大测量范围、扩大保护范围。 B联络主辅电路，隔离高低电压。C统一仪继规格，便于批量生产。 2. 电流互感器原边匝少径粗，副边匝多径细。 √ 3. 电压互感器原边匝少副边匝多。 x. 4. 电流互感器副边可以开路。 x. 第二章 设备·2-4电容器 1. 电容器的功能是降低功率因数。 x. 2. 并联补偿的电力电容器大多采用星形接线。 x. 3. 并联电容器在工厂供电系统中的装设位置，有高压集中、低压集中、低压分散三种方式。 √. 第二章 设备·2-5高非一次设备 1. 高压断路器的功能有（ABC） A通断正常的负荷电流。B接通和承受一定时间的短路电流。C在保护装置控制下自动跳闸，切除短路故障。 2. 高压开关柜的功能有（AB） A控制和保护发电厂和变配所中的发电机、变压器和高压线路。B起动和保护大型高压交流电动机。 3. 熔断器的主要功能是√设备进行短路保护。 √. 4. 隔离开关允许带负荷操作。 x. 5. 高压负荷开关能断开短路电流。 x. 6. GIS是指气体绝缘开关设备（Gas-Insulated Switchgear)。它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，组合成一个整体。 √. 第二章 设备·2-6低非一次设备 1. 低压开关柜的功能有（AB） A低配系统中的动力配电。B低配系统中的照明配电。 2. 自复式熔断器通常与低压断路器配合使用，甚至组合为一种电器。 √. 3. 刀熔开关具有刀开关和熔断器的双重功能。 √. 4. 低压负荷开关具有带灭弧罩刀开关和熔断器的双重功能。 √. 5. 低压断路器俗称自动开关。它既能带负荷通断电路，又能在短路、过负荷和低电压（或失压）时自动跳闸，其功能与高压断路器类似。 √ 第二章 设备·2-7二次设备 1. 继电器按功能可分为（ABCD） 本文档如对你有帮助，请帮忙下载支持！ A起动继电器 B时间继电器 C信号继电器 D中间继电器（也叫出口继电器） 2. 继电器返回电流与动作电流的比值称为继电器的返回系数。 √. 第三章 结构·3-1结构概述 1. 变配所、网构、厂网三者之间的关系： 变配所、线路按照网构构成厂网。 √. 第三章 结构·3-2所构 1. 主接线按有无母线可分为（AB） A无母接线 B有母接线 2. 单母分段的方式包括（ABC） A采用一台隔离开关 B采用两台隔离开关 C采用一个断隔组合 3. 双母接线的优点有（ABC） A可靠 B灵活 C可扩 4. 一回线路和一台变压器组成一个单元，称为线变组接线，也称单元接线。 √. 5. 桥形接线实际上就是将两回线变组单元的高压侧，用一个断隔组合连起来。 √. 6. 单母接线的所有进出线均连在一条母线上。 √. 7. 一般的中小型工厂多采用双母线接线。 x. 第三章 结构·3-3线构 1. 架空线路的架设要用到的技术数据包括（ABCD） A档距（跨距） B同杆导线的线距 C弧垂（驰度） D限距 2. 工厂户外的电力线路多采用架空线路。 √. 3. 架空线路中的导线，一般不采用裸导线。 x. 第三章 结构·3-4网构 1. 厂网结构按按拓扑结构可分为（AB） A放射式 B树干式 C环式 2. 放射式的优点有（ABCD） A接线清晰 B操作维护方便 C保护简单 D便于实现自动化。 3. 放射式意味着从高压母线引出的一条高配线，只连接一个负荷点。 √. 4. 树干式意味着从高压母线引出的一条高配线，不只连接一个负荷点。 √. 5. 从高压母线引出两条高配线，每条高配线的负荷都呈树干式结构。把两个树杪相连，就构成环式结构。 √. 6. 树干式结构的特点是可靠性好。 x. 7. 环式结构的特点是可靠性差。 x. 第四章 负荷·4-1负荷概述 1. 工厂负荷分类方式有（ABCD） A按设备用途 B按设备工作制 C按相数 D按负荷的重要性 2. 工厂用电设备按工作制可分为（ABC） A连续工作制 B短时工作制 C周期工作制 3. 工厂电力负荷分为（ABC） A一级负荷 B二级负荷 C三级负荷 D四级负荷 4. 把用电特点（用途、工作制、相数）都相同的用电设备归为一组，称为用电设备组。 √. 第四章 负荷·4-2负荷曲线 1. 负荷曲线按时间范围分为（ABCD） A年负荷曲线 B月负荷曲线 C日负荷曲线 D工作班负荷曲线 2. 从年荷曲线上可引出的参数有（ABCD） A峰值负荷 B皆峰时间 C平均负荷 D平均系数 3. 负荷曲线是负荷随时间变化的曲线。 √. 4. 年荷曲线一定是单调上升的。 x. 第四章 负荷·4-3负荷换算 1. 负荷换算的原则是换算前后最大线电流相同。 √. 2. 短时工作制设备的负荷也需要换算。 x. 3. 如果单相设备的总容量不超过三相设备总容量的15％，则不论单相设备如何连接，均可作为三相平衡负荷√待，即不用换算。 √.
