某湿气海底管道内腐蚀防护措施探讨

海底管道防腐施工方案1. 引言海底管道是将石油、天然气等能源从海底输送到陆地的重要工程，而海底环境对管道的腐蚀具有明显的危害性。

为了保证海底管道的安全运行和延长使用寿命，必须对海底管道进行有效的防腐施工。

本文将介绍海底管道防腐施工方案，包括防腐材料的选择、施工方案的制定以及施工过程中的注意事项等内容。

2. 防腐材料选择2.1 防腐涂料海底管道的防腐涂料在选择时需要考虑以下因素：耐蚀性、耐磨性、耐海水腐蚀性、抗海洋生物附着性等。

常见的海底管道防腐涂料包括环氧涂料、聚氨酯涂料和聚乙烯涂料等。

在选择防腐涂料时，应综合考虑管道材质、运输介质以及海底环境等因素，选择具有良好耐腐蚀性能和长期稳定性的涂料。

同时，需要确保涂料的施工性能良好，能够满足施工现场的要求。

2.2 防腐包裹材料海底管道防腐包裹材料主要用于保护管道的外表面，防止海水中的腐蚀物质侵蚀管道。

常见的海底管道防腐包裹材料包括聚乙烯包裹材料、玻璃纤维包裹材料和聚丙烯包裹材料等。

在选择防腐包裹材料时，应考虑材料的耐腐蚀性、耐压性以及尺寸稳定性等因素。

此外，还需要对包裹材料进行合适的加工和安装，确保其与管道表面完全贴合，形成均匀的保护层。

3. 施工方案制定3.1 施工前准备工作在进行海底管道防腐施工前，需要进行充分的准备工作。

首先，应对管道进行清洁和除锈处理，确保管道表面光洁。

其次，需要对防腐材料进行检查和测试，确保材料质量合格。

最后，进行施工现场的环境评估和安全评估，制定安全施工措施。

3.2 施工过程海底管道防腐施工的主要过程包括涂刷防腐涂料和包裹防腐材料。

3.2.1 防腐涂料施工首先，使用刷子或喷枪等工具将防腐涂料均匀地涂刷在管道表面。

涂刷时应确保涂料的厚度符合设计要求，且涂层均匀光滑。

对于较大直径的管道，可以采用机械涂刷设备进行施工。

3.2.2 防腐包裹材料施工首先，将防腐包裹材料剪成合适尺寸，包裹在管道表面上。

然后，使用热风枪等设备对包裹材料进行加热，使其与管道表面粘结牢固。

海底天然气管道腐蚀与防护马平【摘要】The corrosion of the submarine pipeline was a key factor to affect the reliability and service life of piping systems. The mechanism of corrosion in the marine environment and influencing factors on the submarine gas pipeline was analyzed, he problem of submarine gas pipeline corrosion protection measures and corrosion detection was introduced, anti-corrosion coating, catholic protection design and corrosion protection measures exist were discussed.% 海底管道的腐蚀是影响管道系统可靠性及其使用寿命的关键因素。

对海底输气管道在海洋环境的腐蚀产生机理以及影响因素进行分析，介绍海底输气管道的腐蚀防护措施，对防腐涂层和阴极保护设计、使用以及目前腐蚀防护措施存在的问题进行探讨。

【期刊名称】《全面腐蚀控制》【年(卷),期】2012(000)008【总页数】5页(P1-4,25)【关键词】海底天然气管道;腐蚀;防护【作者】马平【作者单位】申能集团有限公司，上海201103【正文语种】中文【中图分类】TG172.5海底油气管道已广泛应用于海上油田的开发，管道油气运输方式从原油、天然气的生产、精炼、储存及到用户的全过程起到了重要作用。

我国从20世纪80年代起步至今，在渤海、东海及南海海域已建成了47个油气田，各种规格的海底管道达138条之多，海底管道铺设的总量超过4000km[1]。

99南海某油田海管采用的是内外管夹套设计，中间设有保温层，设计寿命为25年。

但是投产仅两年，就出现了在海管入口温度及出入口压力等其他参数基本保持稳定的情况下，海管出口温度异常下降的情况。

开始相继出现了几次出口温度异常降低现象，初步判断为海管保温层出现了透水。

经外观检测，排除了海管外管腐蚀穿孔透水的情况，从内检测准备阶段的通球情况判断，该管道内表面存在严重腐蚀的可能性。

随即采用涡流内检测技术对管道进行了检测，共检出壁厚损失10%以上缺陷19489个，壁厚损失超过50%缺陷100个，最大缺陷深度为10.2mm，相当于80%的壁厚损失。

因此确定该海管内部腐蚀严重，为内管腐蚀穿孔透水。

1 海管腐蚀穿孔原因分析该管道的结构设计为常规技术，符合相关规范，采用的HFW管也属于常规技术，技术较为成熟。

通过对实际生产工艺参数的分析，发现投产后CO 2含量是设计值的11倍，输送物流从原设计参数的不含H 2S到实际生产中H 2S含量最大达600 ppm，投产后海管发生CO 2/H 2S腐蚀的可能性很大，但CO 2/H 2S腐蚀单一因素不足以导致海管快速腐蚀穿孔。

通过对海管清出物的重量和组分分析检测，此海管清出物检测存在微生物：2.34×108~5.05×108个/g硫酸盐还原菌，1.60×105~1.81×105个/g热脱硫杆菌属（嗜热SRB），9.04×105~1.60×106个/g古菌。

同时，海管出入口H 2S含量及杀菌剂加注对海管出口H 2S含量的影响分析结果表明，海管存在次生微生物。

立管/工艺线管腐蚀情况、海管工艺砂沉积计算、海管结垢计算等数据表明，此海管同时存在严重的腐蚀结垢沉积，为微生物腐蚀提供了适宜的物理环境，导致在垢（CO 2/H 2S腐蚀和少量的砂）下形成快速且严重的局部腐蚀，而稳定的局部腐蚀坑底部缓蚀剂和杀菌剂有效性降低，降低了药剂对腐蚀进程的抑制作用。

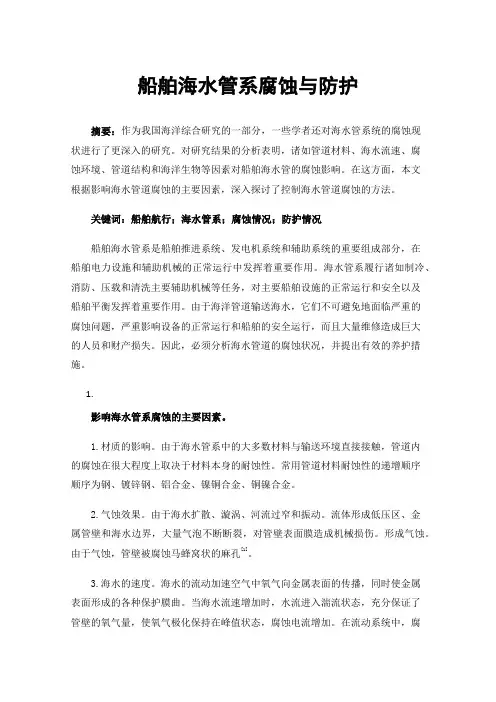

船舶海水管系腐蚀与防护摘要：作为我国海洋综合研究的一部分，一些学者还对海水管系统的腐蚀现状进行了更深入的研究。

对研究结果的分析表明，诸如管道材料、海水流速、腐蚀环境、管道结构和海洋生物等因素对船舶海水管的腐蚀影响。

在这方面，本文根据影响海水管道腐蚀的主要因素，深入探讨了控制海水管道腐蚀的方法。

关键词：船舶航行；海水管系；腐蚀情况；防护情况船舶海水管系是船舶推进系统、发电机系统和辅助系统的重要组成部分，在船舶电力设施和辅助机械的正常运行中发挥着重要作用。

海水管系履行诸如制冷、消防、压载和清洗主要辅助机械等任务，对主要船舶设施的正常运行和安全以及船舶平衡发挥着重要作用。

由于海洋管道输送海水，它们不可避免地面临严重的腐蚀问题，严重影响设备的正常运行和船舶的安全运行，而且大量维修造成巨大的人员和财产损失。

因此，必须分析海水管道的腐蚀状况，并提出有效的养护措施。

1.影响海水管系腐蚀的主要因素。

1.材质的影响。

由于海水管系中的大多数材料与输送环境直接接触，管道内的腐蚀在很大程度上取决于材料本身的耐蚀性。

常用管道材料耐蚀性的递增顺序顺序为钢、镀锌钢、铝合金、镍铜合金、铜镍合金。

2.气蚀效果。

由于海水扩散、漩涡、河流过窄和振动。

流体形成低压区、金属管壁和海水边界，大量气泡不断断裂，对管壁表面膜造成机械损伤。

形成气蚀。

由于气蚀，管壁被腐蚀马蜂窝状的麻孔[1]。

3.海水的速度。

海水的流动加速空气中氧气向金属表面的传播，同时使金属表面形成的各种保护膜曲。

当海水流速增加时，水流进入湍流状态，充分保证了管壁的氧气量，使氧气极化保持在峰值状态，腐蚀电流增加。

在流动系统中，腐蚀介质和金属表面的相对运动导致金属腐蚀。

金属表面与腐蚀性液体之间的高速运动对金属造成的损害称为流动腐蚀，是机械脱附与电化学腐蚀相互作用的结果。

此外，与海水接触的管道表面会产生气泡和蒸汽，从而增加冲击压力并加速管道损失。

4.腐蚀环境性质的影响。

船舶的海水管道得到动态海水和冲刷。

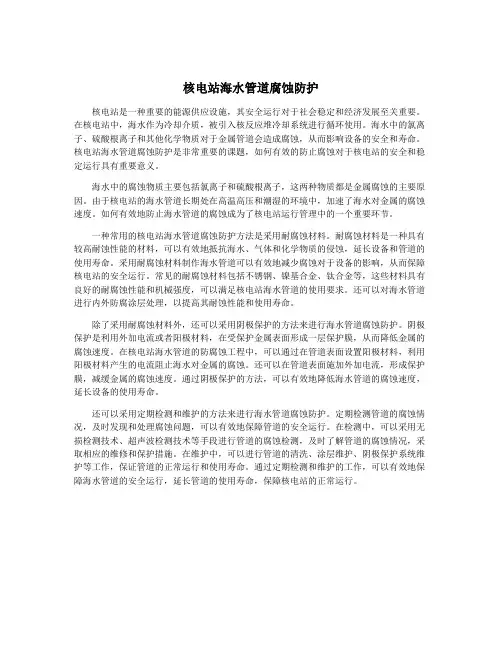

核电站海水管道腐蚀防护核电站是一种重要的能源供应设施，其安全运行对于社会稳定和经济发展至关重要。

在核电站中，海水作为冷却介质，被引入核反应堆冷却系统进行循环使用。

海水中的氯离子、硫酸根离子和其他化学物质对于金属管道会造成腐蚀，从而影响设备的安全和寿命。

核电站海水管道腐蚀防护是非常重要的课题，如何有效的防止腐蚀对于核电站的安全和稳定运行具有重要意义。

海水中的腐蚀物质主要包括氯离子和硫酸根离子，这两种物质都是金属腐蚀的主要原因。

由于核电站的海水管道长期处在高温高压和潮湿的环境中，加速了海水对金属的腐蚀速度。

如何有效地防止海水管道的腐蚀成为了核电站运行管理中的一个重要环节。

一种常用的核电站海水管道腐蚀防护方法是采用耐腐蚀材料。

耐腐蚀材料是一种具有较高耐蚀性能的材料，可以有效地抵抗海水、气体和化学物质的侵蚀，延长设备和管道的使用寿命。

采用耐腐蚀材料制作海水管道可以有效地减少腐蚀对于设备的影响，从而保障核电站的安全运行。

常见的耐腐蚀材料包括不锈钢、镍基合金、钛合金等，这些材料具有良好的耐腐蚀性能和机械强度，可以满足核电站海水管道的使用要求。

还可以对海水管道进行内外防腐涂层处理，以提高其耐蚀性能和使用寿命。

除了采用耐腐蚀材料外，还可以采用阴极保护的方法来进行海水管道腐蚀防护。

阴极保护是利用外加电流或者阳极材料，在受保护金属表面形成一层保护膜，从而降低金属的腐蚀速度。

在核电站海水管道的防腐蚀工程中，可以通过在管道表面设置阳极材料，利用阳极材料产生的电流阻止海水对金属的腐蚀。

还可以在管道表面施加外加电流，形成保护膜，减缓金属的腐蚀速度。

通过阴极保护的方法，可以有效地降低海水管道的腐蚀速度，延长设备的使用寿命。

还可以采用定期检测和维护的方法来进行海水管道腐蚀防护。

定期检测管道的腐蚀情况，及时发现和处理腐蚀问题，可以有效地保障管道的安全运行。

在检测中，可以采用无损检测技术、超声波检测技术等手段进行管道的腐蚀检测，及时了解管道的腐蚀情况，采取相应的维修和保护措施。

船舶海水管系的腐蚀与防护海水管系的腐蚀与防护湛江市吉达科技发展有限公司尹建平摘要:本文总结了船舶海水管系腐蚀的影响因素，分析了海水管系的防腐蚀方法，提出了目前船舶海水管系的防腐蚀对策。

关键词：船舶海水管系防腐蚀船舶海水管系的腐蚀问题一直存在。

尤其在南海海域海水盐分浓度大、温湿度高，海生物多，海水管系的腐蚀更为严重。

大型船舶上海水管系多，工况复杂，因更加重视腐蚀问题。

1．船舶海水管系腐蚀的影响因素分析1)管系选材管系材质的耐蚀性是影响船舶海水管系腐蚀破坏的主要因素，是管系的固有特性。

其耐蚀性取决于该材质的热力学、动力学的性能，如化学活性、电位势、达到钝化状态的可能性和腐蚀成膜的稳定性，并与材质的均匀性、内外表面的质量、热处理工艺、加工等有直接关系。

管系选材不当同时会造成严重的电偶腐蚀。

目前可供船舶海水管系选择的材质有：紫铜管、无缝钢管(含经热浸锌或涂塑的无缝钢管)、镍铜管(B10、B30)、不锈钢管及钛管等。

2)管系海水流速海水在管系中的流动，加速了管系的腐蚀，其主要原因为:(1) 加快空气中的氧扩散到管系的表面速度；(2) 海水中夹带泥砂等杂质，造成对管系表面的磨蚀；(3)“空蚀”，流速超过一定极限后，与海水接触的管系表面出现空泡，其冲击压力很大，造成对管系金属表面膜的撕裂。

紫铜(TUP)随海水流速的提高，其腐蚀速度呈现有规律的增大，主要是由于其保护膜和基体的硬度都较低，当流速超过某一临界值及含固体夹杂物时，保护膜破坏，且高流速海水带来充足的溶解氧，使其腐蚀速度急剧升高。

B10镍铜比TUP耐流动海水冲刷腐蚀，但其耐含砂海水腐蚀性能较差，腐蚀速度是同流速洁净海水的7倍，这可能由于其钝化膜的破坏加速了镍铜合金的腐蚀。

海水管系流速还与管径大小有直接的关系．一般说来，管径越小，允许设计的最大流速值越低。

3)管系结构设计管系构型是影响海水管系腐蚀情况的重要因素。

流体容易紊乱的地方最易发生冲刷腐蚀，如分流处、汇流处、弯管处、管径变化处等。

海底油气管线现场节点内部防腐施工及质量控制要点海底油气管线是海洋能源开发的重要设施，其长期处于高度腐蚀环境中，必须进行有效的防腐施工以保障管线的安全可靠运营。

下面将从内部防腐施工和质量控制两个方面介绍海底油气管线现场节点的防腐要点。

一、内部防腐施工要点1. 材料选择：选择适合海底环境的防腐材料，如环氧树脂、聚酰胺、氟碳漆等。

材料应具有良好的耐腐蚀性能和附着力，能够有效防止海水、盐雾和沉积物的侵蚀。

2. 表面处理：在施工前，要对管线的内壁进行彻底的清洁和处理，确保表面无污垢、油脂和锈蚀物，以保证防腐层能够牢固地附着在管线上。

3. 涂层施工：根据管线的材质和操作条件，选择适当的涂覆方法，如刷涂、喷涂、喷涂等。

施工时要注意涂层的均匀性和厚度，确保涂层的质量和防腐效果。

4. 预热和固化：涂层施工后，要及时进行预热和固化处理，以提高涂层的附着力和耐腐蚀性能。

预热温度和时间应根据涂层材料的要求进行控制。

5. 层间连接：不同涂层层间的连接处是防腐施工的重要部分，要确保涂层之间的质量和连续性，防止涂层的局部剥离和腐蚀。

二、质量控制要点1. 施工记录：在施工过程中要做好详细的记录，包括施工材料、施工方法、施工工艺参数等。

并对施工过程中的质量问题进行记录和整改，以便后期的追溯和评估。

2. 检验检测：要对管线内部的防腐层进行必要的检验和检测。

可采用现场测厚仪、附着力测试仪等检测工具，对防腐层的厚度和附着力进行定量测量。

3. 质量评估：对防腐施工的质量进行评估，包括涂层的均匀性、厚度、硬度和耐腐蚀性能等。

评估结果应与相关标准和要求进行比对，以确保防腐施工的质量符合规范要求。

4. 整改措施：如果发现防腐施工存在质量问题，要及时采取相应的整改措施，修复涂层的缺陷和损伤，以保证管线的防腐效果。

5. 质量保证：防腐施工完成后，要进行质量保证工作。

对防腐层进行长期的监测和维护，定期检验涂层的状况，并采取相应的维修和更换措施，确保管线防腐性能的持久有效。

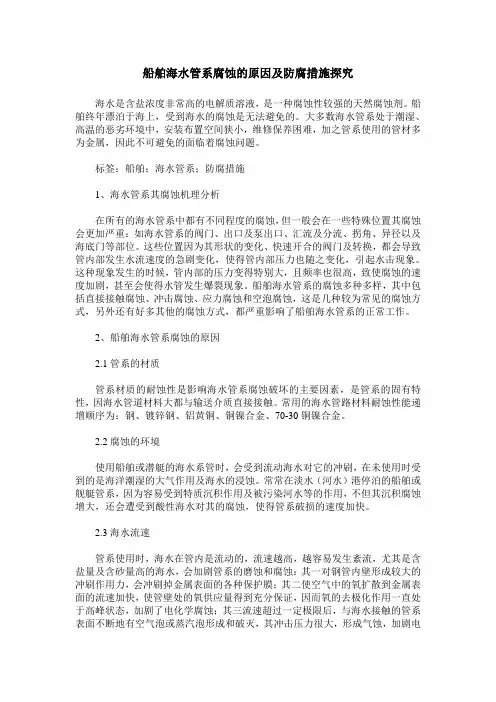

船舶海水管系腐蚀的原因及防腐措施探究海水是含盐浓度非常高的电解质溶液，是一种腐蚀性较强的天然腐蚀剂。

船舶终年漂泊于海上，受到海水的腐蚀是无法避免的。

大多数海水管系处于潮湿、高温的恶劣环境中，安装布置空间狭小，维修保养困难，加之管系使用的管材多为金属，因此不可避免的面临着腐蚀问题。

标签：船舶；海水管系；防腐措施1、海水管系其腐蚀机理分析在所有的海水管系中都有不同程度的腐蚀，但一般会在一些特殊位置其腐蚀会更加严重：如海水管系的阀门、出口及泵出口、汇流及分流、拐角、异径以及海底门等部位。

这些位置因为其形状的变化、快速开合的阀门及转换，都会导致管内部发生水流速度的急剧变化，使得管内部压力也随之变化，引起水击现象。

这种现象发生的时候，管内部的压力变得特别大，且频率也很高，致使腐蚀的速度加剧，甚至会使得水管发生爆裂现象。

船舶海水管系的腐蚀多种多样，其中包括直接接触腐蚀、冲击腐蚀、应力腐蚀和空泡腐蚀，这是几种较为常见的腐蚀方式，另外还有好多其他的腐蚀方式，都严重影响了船舶海水管系的正常工作。

2、船舶海水管系腐蚀的原因2.1管系的材质管系材质的耐蚀性是影响海水管系腐蚀破坏的主要因素，是管系的固有特性，因海水管道材料大都与输送介质直接接触。

常用的海水管路材料耐蚀性能递增顺序为：钢、镀锌钢、铝黄铜、铜镍合金、70-30铜镍合金。

2.2腐蚀的环境使用船舶或潜艇的海水系管时，会受到流动海水对它的冲刷，在未使用时受到的是海洋潮湿的大气作用及海水的浸蚀。

常常在淡水（河水）港停泊的船舶或舰艇管系，因为容易受到特质沉积作用及被污染河水等的作用，不但其沉积腐蚀增大，还会遭受到酸性海水对其的腐蚀，使得管系破损的速度加快。

2.3海水流速管系使用时，海水在管内是流动的，流速越高，越容易发生紊流，尤其是含盐量及含砂量高的海水，会加剧管系的磨蚀和腐蚀：其一对钢管内壁形成较大的冲刷作用力，会冲刷掉金属表面的各种保护膜；其二使空气中的氧扩散到金属表面的流速加快，使管壁处的氧供应量得到充分保证，因而氧的去极化作用一直处于高峰状态，加剧了电化学腐蚀；其三流速超过一定极限后，与海水接触的管系表面不断地有空气泡或蒸汽泡形成和破灭，其冲击压力很大，形成气蚀，加剧电化学腐蚀。

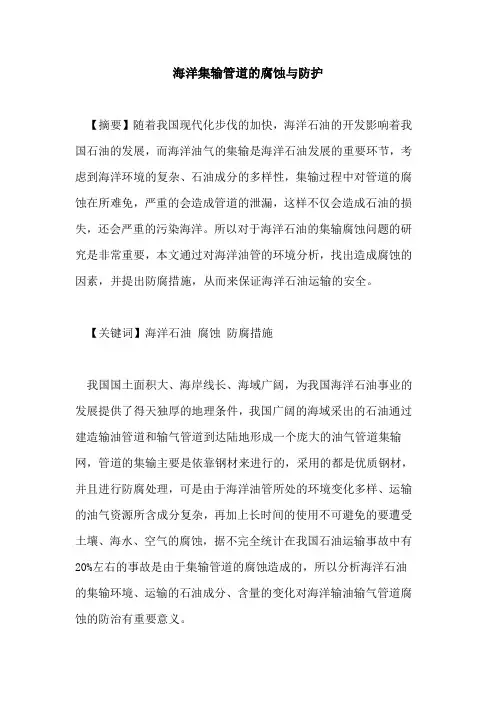

海洋集输管道的腐蚀与防护【摘要】随着我国现代化步伐的加快，海洋石油的开发影响着我国石油的发展，而海洋油气的集输是海洋石油发展的重要环节，考虑到海洋环境的复杂、石油成分的多样性，集输过程中对管道的腐蚀在所难免，严重的会造成管道的泄漏，这样不仅会造成石油的损失，还会严重的污染海洋。

所以对于海洋石油的集输腐蚀问题的研究是非常重要，本文通过对海洋油管的环境分析，找出造成腐蚀的因素，并提出防腐措施，从而来保证海洋石油运输的安全。

【关键词】海洋石油腐蚀防腐措施我国国土面积大、海岸线长、海域广阔，为我国海洋石油事业的发展提供了得天独厚的地理条件，我国广阔的海域采出的石油通过建造输油管道和输气管道到达陆地形成一个庞大的油气管道集输网，管道的集输主要是依靠钢材来进行的，采用的都是优质钢材，并且进行防腐处理，可是由于海洋油管所处的环境变化多样、运输的油气资源所含成分复杂，再加上长时间的使用不可避免的要遭受土壤、海水、空气的腐蚀，据不完全统计在我国石油运输事故中有20%左右的事故是由于集输管道的腐蚀造成的，所以分析海洋石油的集输环境、运输的石油成分、含量的变化对海洋输油输气管道腐蚀的防治有重要意义。

1 对海洋油管腐蚀的影响因素对油气管线的腐蚀因素分内因和外因两方面：外因主要是外部环境的影响，内因主要是油气成分。

1.1 外部环境–海水的影响海水是一个成分很复杂的混合物，也是一种极好地电解质，海洋石油集输所用管线是良好的导电体，因此在油气集输管线上不可避免的会发生电化学腐蚀作用，在多种金属介质接触的作用下海底油气管线会产生很大的腐蚀，然而管线的腐蚀速度并不是一成不变的，海洋流体流速是时刻在变化的，在海洋流体流速的影响下，流体中含有的颗粒物质和氧分子会不断的冲刷管道金属表面，破坏表层的保护膜，甚至使其完全脱落，在流速的作用下流体中的氧分子紧贴在管道外壁上，形成腐蚀带并不断扩展，不断破坏管道表层；另外海水中气体含量也会对集输管道的腐蚀产生影响，在海水流动过程中伴随着低压区的产生，如果低压区发生在管道附近气体就会不断的冲击管线表面破坏表面的防腐层，进而造成腐蚀，称之为气蚀。

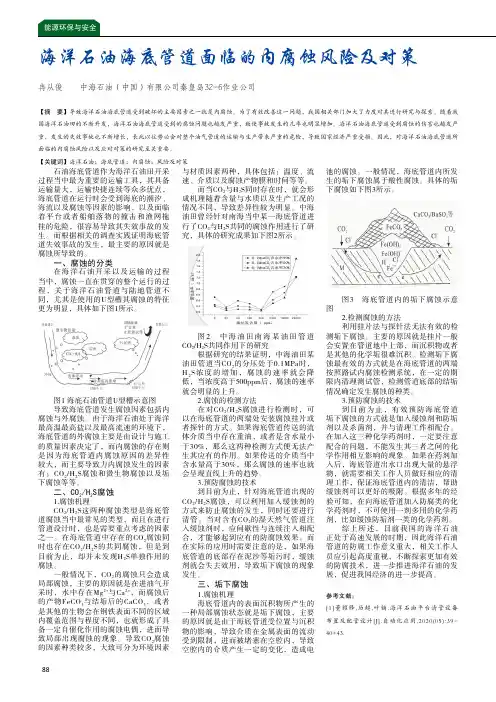

88海洋石油海底管道面临的内腐蚀风险及对策冉从俊 中海石油（中国）有限公司秦皇岛32-6作业公司【摘　要】导致海洋石油海底管道受到破坏的主要因素之一就是内腐蚀。

为了有效改善这一问题，我国相关部门加大了力度对其进行研究与探索。

随着我国海洋石油田的不断开发，海洋石油海底管道受到的腐蚀问题也越发严重，致使事故发生的几率也明显增加。

海洋石油海底管道受到腐蚀的伤害也越发严重，发生的失效事故也不断增长，长此以往势必会对整个油气管道的运输与生产带来严重的危险，导致国家经济严重受损。

因此，对海洋石油海底管道所面临的内腐蚀风险以及应对对策的研究至关重要。

【关键词】海洋石油；海底管道；内腐蚀；风险及对策石油海底管道作为海洋石油田开采过程当中最为重要的运输工具，其具备运输量大，运输快捷连续等众多优点，海底管道在运行时会受到海底的潮汐、海流以及腐蚀等因素的影响，以及面临着平台或者船舶落物的撞击和渔网拖挂的危险，很容易导致其失效事故的发生。

而根据相关的调查实践证明海底管道失效事故的发生，最主要的原因就是腐蚀所导致的。

一、腐蚀的分类在海洋石油开采以及运输的过程当中，腐蚀一直在贯穿的整个运行的过程，关于海洋石油管道与陆地管道不同，尤其是使用的U型槽其腐蚀的特征更为明显，具体如下图1所示。

图1 海底石油管道U型槽示意图导致海底管道发生腐蚀因素包括内腐蚀与外腐蚀。

由于海洋石油处于海洋最高温最高盐以及最高流速的环境下，海底管道的外腐蚀主要是由设计与施工的质量因素决定了，而内腐蚀的存在则是因为海底管道内腐蚀原因的差异性较大，而主要导致力内腐蚀发生的因素有：CO 2/H 2S腐蚀和微生物腐蚀以及垢下腐蚀等等。

二、CO 2/H 2S腐蚀1.腐蚀机理CO 2/H 2S这两种腐蚀类型是海底管道腐蚀当中最常见的类型，而且在进行管道设计时，也是需要重点考虑的因素之一。

在海底管道中存在的CO 2腐蚀同时也存在CO 2/H 2S的共同腐蚀，但是到目前为止，却并未发现H 2S单独作用的腐蚀。

海水管道腐蚀泄漏分析摘要：本文从理论上分析了海水管道出现腐蚀现象的原因，认为异种钢接头两侧存在电偶腐蚀及点腐蚀的加速是产生泄漏的主要原因。

同时阴极保护不充分、海水冲刷、异种钢的脱碳层、氢的影响也是产生泄漏的重要原因。

并介绍了管道系统中所采取的相应的腐蚀防护方法。

关键词：电偶腐蚀、异种钢、管道、海水腐蚀、前言：海水是较强的腐蚀介质，对钢铁材料有很强的腐蚀性，使得以海水作循环冷却水的管道循环水系统腐蚀问题日益突出。

目前，许多沿海循环水泵采用了涂料及外加电流阴极保护的措施，使腐蚀得到了一定程度的控制。

由于海水腐蚀的方式和速度受到很多相关因素的影响，加上设计或制造时忽视了腐蚀的影响，造成部分系统的设备早期失效进而影响设备的安全运行。

设备以海水作循环冷却水，以开式水管道为例，管道材质为Q235（碳钢），规格530*6mm，管道设计压力为0.6Mpa，管道采用阴极保护-牺牲阳极铝块加防腐涂料（防腐厚度500um）进行防腐，外壁采用两油三布。

清洗滤水器2*2台，内壁材质316L 设计压力位0.8Mpa,设计使用温度为80度，接头法兰为316L；开冷泵2*2台，接头材质为碳钢；管道内的蝶阀材质为碳钢，蝶阀壳体材质为CrMo。

#1机组1月进入投运， 6月2日至6月20日运行人员陆续发现#1机组开式水管道清洗滤水器进口管道发生泄漏（见图一）。

图一（开式水管道泄漏点示意图）现场共计发现泄漏点6处（见照片一、二、三），泄漏孔洞直径8~20mm左右，封堵后继续运行。

1#机组海水管道泄漏点照片一照片二照片三6月21日对#1机组开式水管道进行解体检查。

一、#1设备开式水管道系统主要存在的问题:1）清洗滤水器进口管道内壁部位的碳钢母材上（离异种钢接头焊缝7~10mm 处）全周发生严重的锈蚀管道部分点位置已经穿孔泄漏（见照片四、五），导致发生多处明显电蚀坑洞，腐蚀坑的深度平均在3.0~1.0mm之间。

腐蚀坑照片四照片五以上照片为保留异种钢焊缝机械切割后的废弃管段2) 系统管道经超声波测厚检查，壁厚平均分布在4.5～5.5mm，大部分管道内壁防腐材料正常(防腐层厚度测量平均分布在200um~400um之间)，未见明显的起壳和锈蚀。

2 海底管道风险因素根据前面的我国海底管道事故类型统计，对海底管道具体事故进行分析总结，可知我国海底管道面临的风险依次为腐蚀因素、第三方损坏因素、地质因素和其他因素，具体海底管道风险因素如表1所示。

表1 我国海底管道风险因素表腐蚀因素内腐蚀硫化氢二氧化碳水外腐蚀海水温度海水酸碱度海水含盐度海底土壤周边生物第三方损坏因素渔业活动航道活动挖沙作业、挖泥作业打捞作业勘探作业地质因素海流土壤海冰地震其他因素管理制度因素管道本体质量因素信号装置故障因素2.1 腐蚀因素海底管道的腐蚀根据腐蚀发生在管壁的相对位置，分为内腐蚀和外腐蚀，海管内腐蚀和外腐蚀具有各自的特点和成因[7]。

海管内腐蚀是发生在管道内壁的腐蚀现象，海管内腐蚀发生的原因主要是由于管内输送介质中含有硫化氢、二氧化碳、水等杂质，这些杂质与管道内壁的铁元素发生化学或电化学反应，将固态的铁变成铁离子，导致管道内壁发生壁厚减薄的现0 引言与铁路、公路、水运等其他运输方式相比，管道运输是最绿色的运输方式，具有其他运输方式不具有的优势，如管道运输运输量大、运输效率高、损耗较少、节省运输成本、便于管理等一系列优点，在全球能源运输中占有举足轻重的地位。

海底管道系统一般包括大型钢质海底管道、泵站或压缩机站、供电和通讯系统等组成部分[1]。

海底管道是海洋石油、天然气的重要运输方式，连接着海洋油气开采平台和陆地相关冶炼、净化和存储相关设施，通过海底管道，海上油田的整个生产、冶炼和运输等环节被连接成为一个统一的整体[2-4]。

同时海底环境和陆地环境相比，具有特殊性，海底管道运行中面临的环境比陆地管道更为复杂，除了陆地管道经常面临的风险因素外，海底管道还面临海底环境复杂等因素，如海底管道周边有海流、海冰、海底生物等作用。

此外，海底管道由于处于水面以下，海底管道的日常监测检测、修护保养和应急抢修等工作都比陆地管道类似工作的开展难度大。

我国目前开发的油气资源大多位于近岸海域，如果油气管道发生泄漏，首先是油气资源的流失，造成金钱损失，管道泄漏会影响下游用户，造成二次影响。

核电站海水管道腐蚀防护【摘要】核电站海水管道腐蚀是一个严重的安全问题，会影响核电站的运行和安全性。

本文首先介绍了海水管道腐蚀的重要性和对核电站安全的影响，然后详细分析了海水管道腐蚀的原因和检测方法。

接着讨论了海水管道腐蚀防护技术和材料选择，以及工程实践中的应用情况。

结论部分再次强调了核电站海水管道腐蚀防护的重要性，并指出防护需持续改进。

通过本文的介绍，读者可以了解到核电站海水管道腐蚀的问题及其防护措施，进一步提高核电站的安全性和运行稳定性。

【关键词】核电站、海水管道、腐蚀、防护、安全、原因、检测方法、技术、材料选择、工程实践、重要性、持续改进。

1. 引言1.1 核电站海水管道腐蚀防护的重要性核电站海水管道腐蚀防护的重要性可以说是至关重要的。

海水管道是核电站的重要部分，负责将海水用于冷却反应堆，维持核反应堆的正常运行。

海水的化学成分使得海水管道容易受到腐蚀的影响，腐蚀严重会导致管道破裂、泄漏，进而影响核电站的安全运行。

为了确保核电站海水管道的安全运行，必须重视腐蚀防护工作。

有效的腐蚀防护措施可以延长海水管道的使用寿命，减少维护成本，提高核电站的安全性和可靠性。

在海水管道腐蚀防护工作中，需要科学合理地选择防护材料和技术，定期进行检测和维护，以确保管道的正常运行。

核电站海水管道腐蚀防护的重要性不容忽视。

只有做好腐蚀防护工作，才能有效防止海水管道的腐蚀损坏，确保核电站的安全稳定运行。

希望相关部门和工程师们能高度重视核电站海水管道腐蚀防护工作，保障核电站的安全运行。

1.2 海水管道腐蚀对核电站安全的影响海水管道腐蚀对核电站安全的影响非常严重。

海水管道是核电站冷却系统中不可或缺的部分，一旦发生腐蚀，将直接影响核电站的运行安全和稳定性。

海水管道腐蚀会导致管道壁厚度减少，从而减弱管道的承载能力，增加管道爆裂的风险。

腐蚀会使管道内部表面粗糙不平，增加水流阻力，影响冷却效果，甚至导致冷却不足，影响核反应堆的稳定运行。

核电站海水管道腐蚀防护核电站是利用核能发电的设施，其安全稳定运行对于社会的发展和人民生活具有重要意义。

而核电站海水管道腐蚀防护是核电站运行中一个重要的问题，需要重视和加强相关的工作。

本文将就核电站海水管道腐蚀防护进行探讨，并提出相应的解决方案，以确保核电站的安全和稳定运行。

一、核电站海水管道腐蚀问题的严重性核电站海水管道是核电站的重要部件之一，其主要作用是用于海水循环冷却系统。

海水中的盐分、氧气和微生物等会导致海水管道发生腐蚀，严重影响海水管道的使用寿命和安全性。

腐蚀问题的严重性主要表现在以下几个方面：1. 影响安全稳定运行。

腐蚀会导致海水管道的管壁变薄、开裂、腐蚀产物堵塞管道等问题，严重影响海水循环冷却系统的正常运行，进而影响核电站的发电能力和安全性。

2. 增加运维成本。

腐蚀会导致海水管道的损坏和老化，需要进行定期维护和更换，增加了运维成本和维修工作量。

3. 环境污染。

海水管道腐蚀会释放大量的腐蚀产物，对海洋环境造成污染，损害生态环境，对人类健康、生态系统和水生生物造成负面影响。

针对核电站海水管道腐蚀问题，需要采取相应的技术方案进行腐蚀防护。

主要的技术方案包括：1. 选择合适材料。

应根据海水管道的使用环境和工作条件选择抗腐蚀性能良好、耐高温、抗压力强的材料，例如合金钢、不锈钢等，以提高海水管道的抗腐蚀能力。

2. 表面涂层防护。

在海水管道的表面涂覆防腐层或防腐涂料，以增加管道的表面硬度和抗腐蚀性能，延长海水管道的使用寿命。

3. 定期检测和维护。

对海水管道进行定期的检测和维护，及时发现问题，采取措施进行修复和替换，保持海水管道的良好状态。

4. 系统监测和控制。

建立海水管道的腐蚀监测系统，监测管道的腐蚀程度和状况，及时发现问题并采取控制措施。

5. 增加防护设施。

在海水管道上增加防护设施，如防护罩、保护层等，以减少外部腐蚀物质的侵蚀，提高管道的抗腐蚀性能。

三、核电站海水管道腐蚀防护的建设和管理要求为了确保核电站海水管道腐蚀防护的有效性和可持续性，需要建立相关的建设和管理要求，包括以下几个方面：1. 加强技术研发。

核电站海水管道腐蚀防护随着能源需求的增长，核电站作为清洁能源的重要来源，其建设和运营已成为社会发展的重要组成部分。

核电站的建设和运营也面临着许多挑战，其中之一就是海水管道的腐蚀问题。

海水中的盐分、水藻、藻类等物质对管道的材料会造成腐蚀，严重影响核电站的安全和稳定运行。

海水管道腐蚀防护工作显得尤为重要。

海水管道腐蚀防护的重要性海水管道是核电站的重要部件，其主要作用是用于散热和冷却。

由于核电站是位于海边或河边，海水管道长期暴露在海水中，易受海水腐蚀的影响。

海水中含有大量的氯离子和硫化物，这些物质会对管道材料造成腐蚀，从而影响管道的正常运行和寿命。

海水管道的腐蚀问题不仅会导致设备损坏，还会影响核电站的安全和经济效益。

海水管道腐蚀防护工作的重要性不言而喻。

海水管道腐蚀的原因海水管道的腐蚀主要受到海水中的盐分、微生物和藻类等因素的影响。

海水中含有大量的氯离子和硫化物，这些物质会与金属材料发生化学反应，导致管道腐蚀。

海水中的微生物和藻类会在管道表面形成生物膜，这些生物膜会产生酸性物质，加速管道的腐蚀速度。

海水管道还面临海水侵蚀、海水结垢和海水淤积等问题，这些因素都会加速管道的腐蚀速度。

海水管道腐蚀防护的技术手段海水管道腐蚀防护需要采取一系列的技术手段，包括防腐涂层、阳极保护、材料选型和定期检测等。

1. 防腐涂层防腐涂层是常用的海水管道腐蚀防护技术手段之一。

通过在管道表面涂覆一层耐海水腐蚀的防腐材料，可以有效阻隔海水中的盐分和微生物侵蚀，延长管道的使用寿命。

目前，常用的防腐涂层材料有环氧树脂、聚氨酯、氟树脂等。

这些材料具有良好的耐腐蚀性能和粘附性能，可以有效保护海水管道的材质。

2. 阳极保护阳极保护是另一种常用的海水管道腐蚀防护技术手段。

通过在管道表面安装阳极，利用阳极的电化学原理将管道表面转化为阳极，从而阻止管道的腐蚀。

阳极保护可以有效控制海水管道的腐蚀速度，延长管道的使用寿命。

3. 材料选型在海水管道的设计和建设过程中，需要根据海水的腐蚀性和环境条件选择合适的材料。

船舶海水管系腐蚀的原因及防腐蚀措施摘要：船舶长期处于含盐浓度较高的深海之中，必然面临严峻的海水管系腐蚀隐患，如若不能予以快速处理，便会直接威胁行船人员的生命安全并带来一定规模的经济损失。

由此，充分了解船舶海水管系腐蚀的具体原委，以及日后科学化防治措施，可以为日后我国船舶的安全运营提供保障。

关键词：船舶；海水管系；腐蚀原因；防腐蚀措施；引言在船舶上，管道的腐蚀和由腐蚀而带来的设备损坏，轻者造成生活不便，重者影响船舶的在航率，甚至影响到船上人员和整船的安全。

英国海洋工程营运公司所作的一项失效分析表明，在所有设施失效的事例中，33%由腐蚀所造成。

要想减轻或避免腐蚀，我么就必须对船舶的设计和建造研究，并采用先进的方式与方法取得成效。

一、海水管系的腐蚀原因腐蚀是金属内外表面与周围介质发生化学反应。

有时还包括机械、物理和生物的作用而使金属遭受破坏。

从热力学观点而言，除少数贵金属外的其它各种金属均存在与周围介质发生反应而生成离子的倾向，即金属腐蚀是普遍存在的自然趋势。

影响腐蚀的主要因素有设计、工艺、环境和使用情况等。

1.1腐蚀环境船舶海水管系在使用期间受到的是流动海水的冲刷;在关闭期间遭受的则是海水浸蚀或潮湿海洋大气的作用;经常停泊于淡水港或河口港的船舶管系,由于易遭有机物质的沉积和受污染的海水或河水的作用不仅遭受沉积腐蚀的可能性增加，还可能导致硫酸盐还原菌的腐蚀,加速管系破损。

南海或赴南海使用较长时间的舰船，其管系腐蚀发生的时间早问题也严重，这是因南海的海水和大气温度高且气候交变。

随着海水温度上升，海水中氧的溶解度降低导电率增加,金属的稳定电位向负方向移动,导致金属的腐蚀电流增加,腐蚀速度加快。

1.2海生物的影响海生物影响腐蚀的原因:一是含氧量在水层中增加，二是残余的海生物分解出H2S，或海生物活动中放出CO2，从而酸化周围海水，二者都增加了海水管系腐蚀的速度。

使海水中微生物增多在海水温度上升时，管道的腐蚀进一步加速。
