山西长治东山名邸会所南边坡工程
岩土工程勘察方案及预算

、
山西创亿建筑工程勘察设计有限公司
-

山西长治东山名邸会所南边坡工程
岩土工程勘察方案及预算

拟 编：赵宇新
审 核：明照畔
总 工：刘文京
总经理：曹剑萍

山西创亿建筑工程勘察设计有限公司
-

目录
一、前言 ...................................................................................... 1
二、场地地质构造概况 ............................................................. 2
三、工作量设计与工作方法 ..................................................... 4
四、提交勘察成果...................................................................... 5
五、质量保证措施...................................................................... 5
六、预计工作量 .......................................................................... 6
-
1

一、前言
（一）工程概况
该边坡为人工开挖形成的边坡。全长约150 米，平均高约18
米，总体走向60°。按《建筑边坡工程技术规范》（GB50330-2002），
边坡工程安全等级二级。边坡具体平面位置详见总平面图。
该工程需进行施工图阶段的详勘工作。为了查明拟建场地的工程
地质、水文地质条件，为工程设计提供可靠的岩土工程资料，需
要先期进行岩土工程勘察工作。在充分了解拟建场地区域地质条
件和满足设计和规范要求前提下，以经济、合理为原则，按照有
关勘察规范和平面规划图，编写此岩土工程勘察设计方案，以期
指导后期勘察工作。
（二）勘察设计主要依据
1、《建筑边坡工程技术规范》（GB50330-2002）
2、《岩土工程勘察规范》（GB50021－2001）；
3、《湿陷性黄土地区建筑规范》（GB50025－2004）；
4、《建筑地基基础设计规范》（GB50007-2002）；
5、《东山名邸规划平面总图》（1：1000）；
（三）勘察目的与任务
根据收集的场地地质资料和边坡的特征，按《岩土工程勘察
规范》（GB50021-2001）和《建筑边坡工程技术规范》
（GB50330-2002）的有关要求，详勘阶段的要求，主要进行下列
-
2

工作：
⑴查明边坡范围内地层结构及空间分布情况，岩土层物理力学性
质；
⑵查明场地范围内气象、水文地质条件，判定地下水与土对建筑
材料的腐蚀性及对工程建设的影响；
⑶查明场地内边坡类型和可能的破坏形式，并提出治理措施建
议；
⑷对边坡稳定性进行评价；
⑸为边坡治理提供相关设计计算参数。

二、场地地质构造概况
（一）区域地质概况
长治断陷盆地区为近场区主体构造单元。是在燕山期向斜基
底构造的基础上发展形成的半地堑式断陷盆地，上新世时期，在
盆地东部沿晋获断裂带长治段开始断陷，在早更新世时期断陷活
动强烈，中、晚更新世时活动逐渐减弱，全新世时趋于稳定。长
治盆地呈NNE 走向，盆地内海拔高度900-930m，盆地内沉降中心
位于长治市区一带，基地埋深280m,上部地层为第四系砂土、砾
石层，层理发育，属冲积、湖积和洪积成因。综上所述，在上新
世时期，长治断陷盆地开始断陷，第四纪接受沉积并于全新世纪
趋于停止。东部山区则间歇式抬升，老顶山主峰海拔高程为
1378m，总断陷度达800m。在长治断陷盆地内发育一些NNE-NE 向
-
3

隐伏断裂，它们是长治断裂的伴生构造，断裂活动性较弱。近厂
区内长治断裂盆地地震活动相对较强， 1947 年在屯留南发生过
一次5 级历史地震。1970 年有地震台网记录以来，盆地内发生
过3 次ML≥3.0 级地震。
（二）区域气象条件
长治属典型暖温带半湿润大陆性季风气候，全年冬无严寒，
夏无酷暑，雨热同季。年平均气温在4.9--10.4 摄氐度之间，气
候条件与避暑山庄承德相近。1 月份最冷，平均最低气温为-6.9
摄氐度；7 月份最热，平均最高气温为22.5 摄氐度。年降水量
号称“无扇之城”。年日照时数2418-2616 小时，一般在
537.4-656.7 毫米，7 月最多，为132.2 毫米，1 月最少，为
5.5 毫米，年平均无霜期在156.8-181.9 天，年平均风速为
1.5-3.0 米/秒之间。
（三）场地地质条件
根据场区地质调查，场区内为长治盆地山前斜坡地貌单元，
从坡面露头及收集资料分析，边坡大部分为岩质，局部为上土下
岩。根据工程地质调查，拟建场区未发现古滑坡、地面沉降及有
泥石流的迹象，山体植被发育。虽然目前边坡是处于稳定状态，
但未作任何防护随着时间的推移，坡面风化加剧，在雨水冲刷、
暴雨及地震等不良地质作用诱发下可能产生严重的地质灾害。根
据山西省近年来滑坡的形式，残积土在饱水状态下极易形成流
泥，强风化岩在饱水状态下极易形成软弱面，造成山体滑坡，该
-
4

边坡岩体多为散体状，节理裂隙极为发育，饱水易软化，其力学
性能通常会在短时间内大幅度降低，故一旦有不良因素诱发，极
易产生滑坡，应采取必要的防护措施。

三、工作量设计与工作方法
（一）勘察工作量布置
（1）勘探点平面布置按《建筑边坡工程技术规范》
（GB50330-2002）的有关要求，勘探线垂直于边坡走向布置。边
坡共布设4 条勘探线，,其中钻孔12 个，刻槽3条。勘探点的测
量根据建设单位提供的1:1000 地形图。孔距控制在30 米左右，
平均孔深25 米。
（2）取土间距为2米。
（二）勘察方法及技术要求
根据勘察目的与要求，结合本地区地层特点。本次勘察采
用钻探、刻槽取样及室内土工试验结合地区经验进行综合评价。
1、钻探：由于勘探边坡上部涉及到当地居民的坟墓和森林
植被阻碍道路问题，为了不影响坟墓、不破坏森林植被及安全顺
利的进行施工，采用MST－125S 型工程钻机，采用浅孔锤钻进工
艺，干孔作业，边坡上部控制孔深度30m，中部到下部一般钻孔
20～25m，平均深度为25m，钻至灰岩3m后终孔。
2、刻槽采样：在边坡上均匀布设3条探槽，探槽长度约20m,
宽度约30cm，槽深20cm，每两米取一组土样。取样后进行编号、
-
5

封样。
3、室内试验：原状土样边坡上直接采取；土样从刻槽采取。
取样的具体操作方法严格按现行标准《原状土取样技术标准》
（JGJ89-92）执行。土样室内试验重点查清土的密度、含水量和
抗剪强度。

四、提交勘察成果
《东山名邸会所南边坡工程勘察报告》
附件：
1、勘探点平面布置图。
2、钻孔柱状图。
3、工程地剖面图。
4、土工试验及土质分析成果表。

五、质量保证措施
1、施工前，将根据设计要求编制详细的勘察纲要，同时由
工种技术负责人向所有施工人员进行技术交底。
2、在整个勘察过程中，要强化职工的质量意识，坚持质量
第一、用户至上的服务宗旨。严格控制外业施工到内业试验和资
料整理的各道工序。
3、为确保外业钻探质量，技术人员、质量检查人员将跟班
作业，随时对勘察纲要的实施进行监督和检查。
-
6

4、外业施工中，要严格遵守交接班及单孔验收制度。原始
记录必须由描述员、班组长、质量检查人员及工种技术人员验收
签名后，才可移交下道工序。
5、在外业施工和内业资料整理期间，主任工程师随时进行
检查指导，并解决工程中遇到的疑难问题。

六、预计工作量
拟建工程钻探工作量根据边坡规模预算如下：
线距30 米，孔距10 米。设计钻孔12 个，平均孔深25 米。
预计勘察总工作量：25m/个×12 个＝300m
刻槽3条：20m／条×3＝60m
考虑到场地地形条件差、坟墓及森林植被阻碍道路，需搭建
脚手架及动用大型吊装设备等不利因素。土层按每综合米220 元
报价。（综合米中已包含设备搬迁费、技术工作费等）。

山西创亿建筑工程勘察设计有限公司
2013.07

合集下载

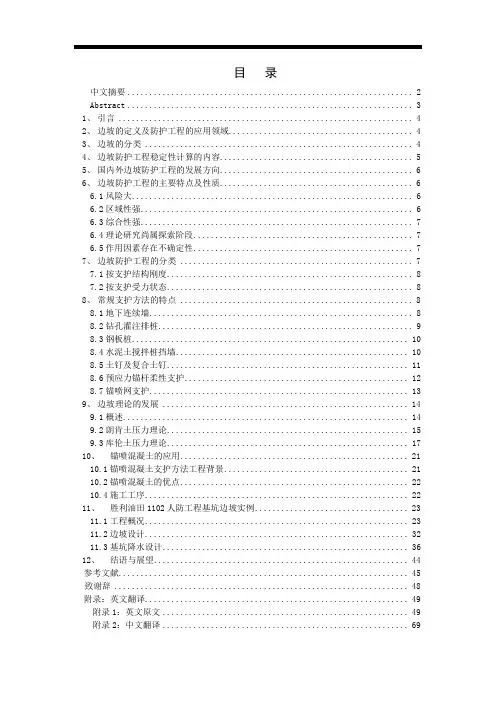

边坡防护工程(附工程实例)

边坡防护工程(附工程实例)

目录中文摘要 (2)Abstract (3)1、引言 (4)2、边坡的定义及防护工程的应用领域 (4)3、边坡的分类 (4)4、边坡防护工程稳定性计算的内容 (5)5、国内外边坡防护工程的发展方向 (6)6、边坡防护工程的主要特点及性质 (6)6.1风险大 (6)6.2区域性强 (6)6.3综合性强 (7)6.4理论研究尚属探索阶段 (7)6.5作用因素存在不确定性 (7)7、边坡防护工程的分类 (7)7.1按支护结构刚度 (8)7.2按支护受力状态 (8)8、常规支护方法的特点 (8)8.1地下连续墙 (8)8.2钻孔灌注排桩 (9)8.3钢板桩 (10)8.4水泥土搅拌桩挡墙 (10)8.5土钉及复合土钉 (11)8.6预应力锚杆柔性支护 (12)8.7锚喷网支护 (13)9、边坡理论的发展 (14)9.1概述 (14)9.2朗肯土压力理论 (15)9.3库伦土压力理论 (17)10、锚喷混凝土的应用 (21)10.1锚喷混凝土支护方法工程背景 (21)10.2锚喷混凝土的优点 (22)10.4施工工序 (22)11、胜利油田1102人防工程基坑边坡实例 (23)11.1工程概况 (23)11.2边坡设计 (32)11.3基坑降水设计 (36)12、结语与展望 (44)参考文献 (45)致谢辞 (48)附录：英文翻译 (49)附录1：英文原文 (49)附录2：中文翻译 (69)中文摘要随着我国经济建设的不断发展，边坡防护工程的应用日益广泛，且日益重要。

边坡理路经过了几百年的发展，人们已经不再满足过去简单、不精确的理论模型与计算方法，边坡理论与施工方法随着数学、计算机技术、工程技术、新型材料的不断腾飞而得到了空前的发展，各种新方法层出不穷，但是，这些理论、方法缺乏系统性，各种方法的适用性难以严格区分，而且由于土层、岩层的不均匀、不连续、地域差别大等特点，使得边坡理论与施工方法种类繁多，虽然其中不乏经典之作，但是各种理论与施工方法没有进行总结与划分。

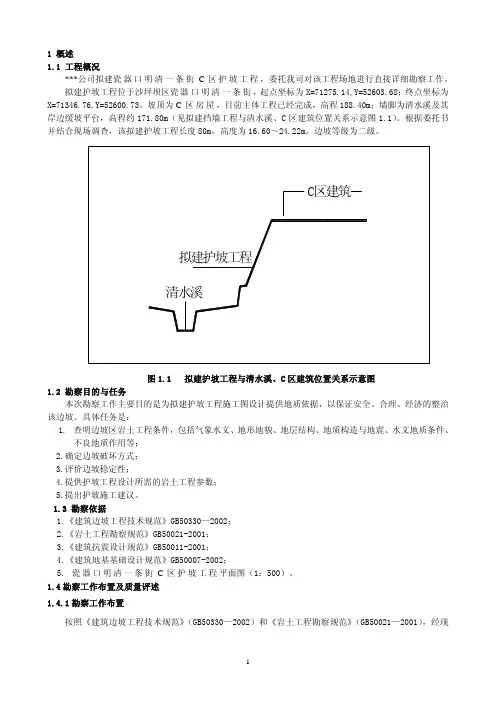

某护坡工程实例报告
