施工电梯基础计算书

  • 格式：docx
  • 大小：22.94 KB
  • 文档页数：5

1
施工电梯基础计算书
依据规范：
《建筑地基基础设计规范》
GB50007-2011

《建筑结构荷载规范》
GB50009-2012

《钢结构设计规范》
GB50017-2003

《建筑施工升降机安装、使用、拆卸安全技术规程》
JGJ215-2010

《施工升降机》
GB/T 10054-2005

《混凝土结构设计规范》
GB50010-2010

一、参数信息

施工电梯下混凝土顶板示意图
施匸电梯选择型号为SC200/200,轿厢类型为双轿厢。
施工电梯安置位置为混凝土板。
2

电梯总高度105. 00m,标准节长度为1. 50m。
标准节重量为1.40kN,单轿厢自重为
16. OOkNo

外笼重量为14. 80kN,对重重量为10. OOkN,其他配重为
2. OOkNo

施工电梯轿厢载重为20. OOkN,施工荷载为
1. OOkN.

电梯导轨架长为0. 65m,宽为0. 5m。
电梯底笼长为3. 00m,宽为1. 30m。
施工电梯动力系数为2.00。
施工电梯基础下楼板长度为5.00m,宽度为4. 00m,厚度为0.30m。
楼板混凝土强度等级为C35。
箍筋肢数为2。
二、施工电梯基础荷载计算
导轨架重为 G0二
1. 40XInt(105. 00/1. 50) =98. OOkNo

施工电梯自重标准值为
Gk=16. 00X2. 00+14. 80+10. 00X2. 00+2. 00+98. 00+20. 00X2. 00=206. 80kN
。
施工电梯自重设计值为
G=l. 2X (16. 00X2. 00+14. 80+10. 00X2. 00+2. 00+98. 00)+1.4X20. 00X2. 00二256. 16kN
。
所以，
G=2. 00X256. 16=512. 32kN

三. 施工电梯基础的地下室顶板结构验算
施工升降机的全部荷载山混凝土顶板承担，根据板的边界条件，选择最不利的板进行验算。
3

按荷载满布，且约束条件为一边固支，三边较支计算。
楼板长宽比:
Lx/Ly = 4. 00/5. 00 = 0. 80

楼板均布荷载：
q = 512. 32/3. 90 = 131. 36 kN/m2

依据《建筑施工手册》：
=-0. 1008X131.364 X 4. 002 = -211.86 kN/m2
'Uax 二 0- 0428X131.364X4. 002 = 89. 96 kN/m2
二
0.0187X131.364X4. 00

2
= 39. 30 kN/m2

混凝土的泊松比为□二
1/6

根据《混凝土结构设计规范》GB50010-2010第6. 2. 10条,配筋计算公式为
M
勺
灯城

其中a】一_系数，当混凝土强度不超过C50时，取为1.0,当混凝土强度等级为C80时，
a

1取为0. 94,
期间按线性内插法确定；

fc—
混凝土抗圧强度设讣值;
h0 -----
截面有效高度；
4

fy——
钢筋受拉强度设计值。
所以，顶板中间底部长向配筋为：
炉層 +
P Mymax = 89. 96+(1/6) X 39. 30 = 96. 51kN. m

a s = 96. 509!/ (1. 000 X 16700. 000 X 4. 00 X (0. 30-0. 025)2) = 0.0191
4=1-(1-2X0.0191)12 = 0.019
Y s=l-0. 019/2 二 0. 990
As 二 196. 5091 X106/ (0. 990 X 300. 0 X (0. 30-0. 025))二 1181.20 mm2

顶板中间底部短向配筋为：
%二My轩+
u = 39. 30+(l/6) X89. 96 = 54. 30kN. m

as 二 154. 2971 / (1. 000 X 16700. 000 X 5. 00 X (0. 30-0. 025)2)二 0. 0086
4=1-(1-2X0. 0086)1/2 二 0. 009
y s二 1一°・ 009/2 二 0. 996
As 二 154. 2971 X106/ (0. 996 X 300. 0 X (0. 30-0. 025) ) = 661. 00 mm2

顶板边缘上部长向配筋为：
口 Wymax 二
"211. 86+(1/6)XO. 00 二"211. 86kN・ ID
5

a s = | -211. 864 I / (1. 000 X 16700. 000 X 4. 00 X (0. 30-0. 025)2) = 0.0419
4=1-(1-2X0. 0419)1/2 = 0. 043
Ys二1一0. 043/2 = 0. 979

As = I -211. 864 I X 106/ (0. 979 X 300. 0 X (0. 30-0. 025)) = 2624. 28
混凝
土顶板挠度验算：
顶板刚度为
Bc=Eh

3/(12 (1- U 2)) =3. 15X107 X0. 303/ (12 X (1- (1/6)2
))=

最大挠度为：
wQas = 0. 00376X131.36X4. 00! / (7. 29X101) X1000 = 1. 735mm
L/250 = 4000.000/250 = 16. 000
w < L/250,
顶板挠度验算满足要求!
施丄电梯讣算满足要求！

9
mm
-

7. 290X101

合集下载

施工电梯基础及地下室顶板回撑方案

施工电梯基础及地下室顶板回撑方案

新建松江区佘山北基地79A-02A/85A-04A号地块商业用房施工电梯基础方案浙江宝业建设集团有限公司项目部2018年04月新建松江区佘山北基地79A-02A/85A-04A 号地块商业用房施工电梯基础施工方案一、工程概况工程概况表1、工程单位工程情况本项目主要单项工程体量表本工程为大型商业用房工程，总建筑面积：55047.13㎡。

项目包括10幢多层商业用房（5层）、2幢多层配套办公及物业用房（3～5层）、垃圾房1层，1幢地下车库共13项单体组成，其中地下车库分为人防区和非人防区。

开工日期为： 2017年8月30日；计划竣工：2019年4月12日。

各单体建筑面积、层数等如下表所示：序号 项 目 内 容1 工程名称 新建松江区佘山北基地79A-02A/85A-04A 号地块商业用房2 工程地址 松江区泗陈公路3770号3 建设单位 上海大涵置业有限公司4 设计单位 中国海诚工程科技股份有限公司5 监理单位上海鼎颐建设监理有限公司6 施工总承包单位 浙江宝业建设集团有限公司7二、施工电梯技术方案（一）、以4#6#11#12#楼施工电梯基础（位于地下室顶板上方） 1、施工电梯基本参数施工电梯型号：SC200/200； 吊笼形式：双吊笼； 架设总高度：30m ； 标准节长度：1.508m ； 底笼长：5.3m ； 底笼宽：4.2m ； 标准节重：150kg ； 吊笼载重：2000kg ； 外笼重：1200kg ； 单个吊笼重: 945kg ；施工电梯安装在地下室顶板上，顶板底用满堂钢管架进行加固处理，满堂钢项次 单项 名称 建筑面积（M2） 层数/层高高度（米） ±0.00相等于绝对标高地上 地下 1 79A-02A 地块1号楼 617.76 160.13 3 14.3 5.7 2 79A-02A 地块2号楼 612.88 107.14 3 16.72 5.7 5 79A-02A 地块3号楼 4970.67 116.16 5 23.95 5.7 6 79A-02A 地块4号楼 4833.64 5 23.95 5.7 7 79A-02A 地块5号楼 4965.53 130.44 5 23.95 5.7 8 79A-02A 地块6号楼 4831.93 5 23.95 5.7 9 79A-02A 地块7号楼 2662.71 5 23.95 5.7 10 79A-02A 地块8号楼 2602.89 5 23.95 5.7 11 79A-02A 地块9号楼 5007.26 5 23.95 5.7 12 79A-02A 地块10号楼 2366.75 5 23.95 5.7 13 79A-02A 地块11号楼 3356.66 5 23.95 5.7 14 79A-02A 地块12号楼 2603.68 5 23.95 5.7 15 79A-02A 地块垃圾房 130 1 4.9 5.7 1679A-02A 地块地下室14971.1管架应经受力计算后进行搭设。

施工电梯基础及附墙施工方案

施工电梯基础及附墙施工方案

目录一、工程概况 (2)二、施工电梯选择及平面布置 (2)三、电梯基础及附墙 (5)四、施工电梯口部外架 (10)五、计算书 (12)一、工程概况本工程建筑物包括裙楼和塔楼两部分组成；其中地下3层，地上裙楼部分为5层，主楼部分为17层；本工程建筑高度69.39m，±0.00相当于绝对标高492.6m。

总建筑面积约86545m2，地上建筑面积为47146m2，地下建筑面积为39399m2。

建筑结构形式为主楼采用框架剪力墙结构，其中南北主楼间连接部分局部为钢结构-混凝土组合结构，北楼一侧设计有大跨度悬挑钢结构-混凝土板结构；裙楼为钢筋混凝土框架结构；位于地下室一层的会议中心楼盖设计有大跨度梁结构体系。

抗震类别为丙类，抗震设防烈度为7度。

二、施工电梯选择及平面布置一、施工电梯的选型根据本工程的工程量及工期进度需要，结合施工现场总平面布置以及SC系列施工电梯的工作效率，在南楼设置一台SCD200/200型施工电梯，北楼设置一台SC200/200型施工电梯，电梯额定载重量均为2×2000kg，预计使用至室内电梯安装完后1个月内拆除。

二、施工电梯平面具体位置结合设计图纸和现场实际情况，确定施工电梯位置如下页图所示。

电梯基础具体平面位置如下。

为保证施工安全，电梯基础所在区域即南楼6～7/E及北楼12～14/M处的温度后浇带在电梯基础施工前提前使用低标号水泥砂浆封闭，以避免杂物落入地下室。

电梯基础具体平面位置如下。

1号电梯（南楼）SCD200/200：2号电梯（北楼）SC200/200：三、电梯基础及附墙一、电梯基础1、本工程施工电梯选用SC系列施工电梯，按照《SC系列施工升降机》使用说明书中基础通用图的要求，电梯基础板内钢筋直径需≥φ8mm （一级钢筋），间距≤250mm。

按本工程图纸《地下室顶板结构平面配筋图》，顶板配筋为双层双向10@200，满足施工电梯基础的配筋要求。

故可以将施工电梯的基础直接设置在顶板上，采用植筋的方式设置施工电梯安装预埋件，南北楼电梯安装预埋件具体定位尺寸及施工方法分别如下。

外用电梯基础施工方案

外用电梯基础施工方案

外用电梯基础施工方案编制：_____________________初审：_____________________审核：_____________________批准：_____________________XXXXXXCXX项目部二O XX年X月X日第一节、工程概况 (1)第二节、编制依据 (1)第三节电梯选型及安装位置 (1)3.1电梯选型 (1)3.2主要技术性能 (2)3.3电梯安装前期准备 (2)第四节电梯基础作法 (3)4.1配筋 (3)4.2基础挡水墙 (3)4.3避雷接地 (4)4.4质量要求 (4)第五节电梯基础验算及回顶加固措施 (4)5.1基础荷载量计算 (4)5.2回顶加固方法 (4)附：外用施工升降机受力计算书 (5)第七节附图 (13)7.1 附图一 (13)7.3附图三 (14)7.4附图四 (14)施工电梯基础施工方案第一节、工程概况工程名称：x建设地点：x建设单位：x设计单位：x施工单位：x监理单位：x本工程位于xxxxxx第二节、编制依据1施工电梯产品说明书2、《建筑施工荷载规范》GBJ50009-20123、《混凝土结构工程施工质量验收规范》GB50204-20154、《建筑机械使用安全技术规程》JGJ33-865、《工程建筑标准强制性条文（房建部分）》建标[2000]31号文6、《施工升降机国家标准》GB10053-20077、本工程施工组织设计8、施工现场平面布置图、工程施工安排及塔机周边环境第三节电梯选型及安装位置3.1电梯选型根据结构形式及施工工艺结合公司设备情况，共同研究决定选用齿轮齿条式传动型外用施工电梯x台，分别用于xxx栋，该电梯额定载重量2000kg，地下室层高x米（x 层），x楼层高度xm，x#楼层高度xm，施工电梯顶部自由端为xm，其中x#施工电梯设置在地下室底板，则1#施工电梯架设咼度为约xm , 2#施工电梯架设咼度为约xm , 3#施 工电梯架设高度为约xm ，4#施工电梯架设高度约xm ，1-4栋施工电梯型号：x 。

人货梯基础施工方案

人货梯基础施工方案

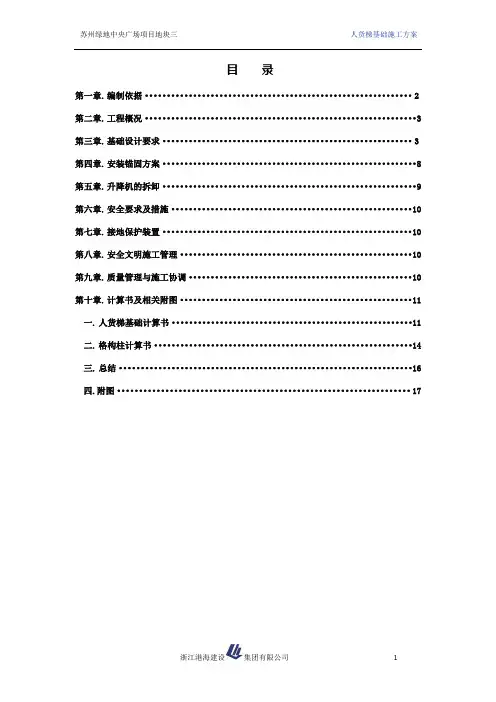

目录第一章. 编制依据 (2)第二章. 工程概况 (3)第三章. 基础设计要求 (3)第四章. 安装锚固方案 (8)第五章. 升降机的拆卸 (9)第六章. 安全要求及措施 (10)第七章. 接地保护装置 (10)第八章. 安全文明施工管理 (10)第九章. 质量管理与施工协调 (10)第十章. 计算书及相关附图 (11)一. 人货梯基础计算书 (11)二. 格构柱计算书 (14)三. 总结 (16)四.附图 (17)第一章、编制依据1、《施工升降机》GB/T 10054-20052、《施工升降机安全规则》GB10055-20073、《建筑地基基础设计规范》GB50007-20114、《混凝土结构设计规范》GB 50010-20115、《建筑施工安全检查标准》JGJ59—20116、《施工现场设施安全设计计算手册》谢建民编著7、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20118、《钢结构设计规范》GB50017—20149、《砌体结构设计规范》GB50003-201110、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）11、本工程设计图纸12、本工程施工组织设计第二章、工程概况工程概况序号项目内容1 工程名称苏州绿地中央广场三号地块项目2 工程地址苏州市科技城龙山路与科发路交叉口3 建设单位绿地集团苏州高新置业有限公司4 设计单位上海正轶建筑设计有限公司5 勘察单位江苏省地质工程有限公司6 建筑功能地下室为库房、停车场，商铺，地面楼层为商业用房7 建筑面积及规模总建筑面积:约66406。
