第1章
【复习思考】
1.1电力电子技术的任务是什么？
答：电力电子技术的根本任务是实现电能的变换、控制和调节。
1.2根据电能变换种类的不同，电力电子变换电路分为哪几种类型？各自的作用是什么？
答：根据电能变换种类的不同，电力电子变换电路分为直流-直流变换、直流-交流变换、交流-直流变换、交流-交流变换四种类型。直流-直流变换的作用是将一种直流电变换为另一固定或可调电压的直流电的电路；直流-交流变换的作用是使直流变成可调的交流电，而且可输出连续可调的工作频率；交流-直流变换的作用是将交流电变换为固定或可调的直流电的电路；交流-交流变换的作用是将交流电的参数（幅值、频率等）加以转换。
1.3信息电子技术和电力电子技术的相同和不同点分别是什么？控制理论在电力电子技术中有什么作用？
答：电力电子技术和信息电子技术的相同点：
①从器件的制造技术上讲两者同根同源，都是采用半导体材料制成，而且两者大多数的制造工艺也是一致的。
①两者电路的分析方法也基本一致。
电力电子技术和信息电子技术的不同点：
①电力电子技术变换的是“电力”，所处理的电能功率一般是“大功率”，但也可以处理“小功率”；信息电子技术变换的是“信息”，一般处理的是“小功率”。
①在信息电子技术中的电子器件既可处于放大状态，也可处于开关状态；而在电力电子技术中为了避免功率损耗过大，电力电子器件总是工作在开关状态。
电力电子技术实质上是将现代电子技术和控制技术引入到传统电力技术领域实现电力变换和控制，可以看作弱电控制强电的技术，是弱电和强电之间的接口。而控制理论则是实现这种接口的强有力的纽带。
1.4电力电子器件的发展分为哪几个阶段？
答：电力电子技术的发展可以根据电力电子器件的发展分为4个阶段：第一个阶段：电子管、汞弧整流器等非半导体器件为主的史前期；第二个阶段：晶闸管时代；第三个阶段：全控型器件时代；第四个阶段：复合/新型器件时代。
第2章
一、简答题

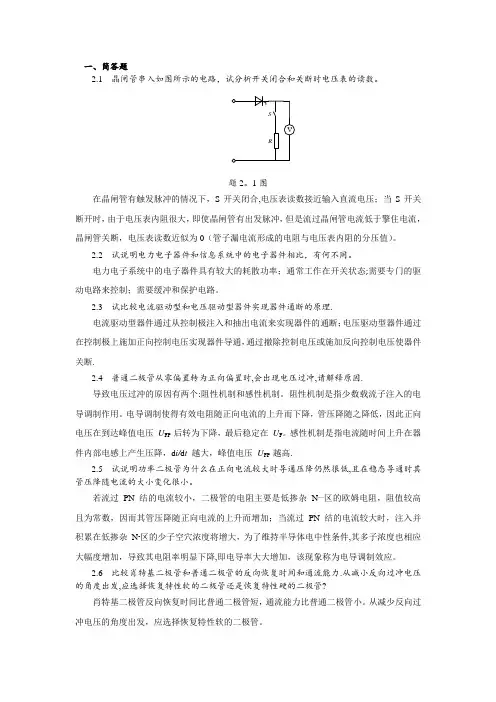

2.1 晶闸管串入如图所示的电路，试分析开关闭合和关断时电压表的读数。
题2.1图
在晶闸管有触发脉冲的情况下，S开关闭合，电压表读数接近输入直流电压；当S开关断开时，由于电压表内阻很大，即使晶闸管有出发脉冲，但是流过晶闸管电流低于擎住电流，晶闸管关断，电压表读数近似为0（管子漏电流形成的电阻与电压表内阻的分压值）。
2.2 试说明电力电子器件和信息系统中的电子器件相比，有何不同。
电力电子系统中的电子器件具有较大的耗散功率；通常工作在开关状态；需要专门的驱动电路来控制；需要缓冲和保护电路。
2.3 试比较电流驱动型和电压驱动型器件实现器件通断的原理。
电流驱动型器件通过从控制极注入和抽出电流来实现器件的通断；电压驱动型器件通过在控制极上施加正向控制电压实现器件导通，通过撤除控制电压或施加反向控制电压使器件关断。
2.4 普通二极管从零偏置转为正向偏置时，会出现电压过冲，请解释原因。
导致电压过冲的原因有两个：阻性机制和感性机制。阻性机制是指少数载流子注入的电导调制作用。电导调制使得有效电阻随正向电流的上升而下降，管压降随之降低，因此正向电压在到达峰值电压 UFP 后转为下降，最后稳定在 UF。感性机制是指电流随时间上升在器件内部电感上产生压降，di/dt 越大，峰值电压 UFP 越高。
2.5 试说明功率二极管为什么在正向电流较大时导通压降仍然很低，且在稳态导通时其管压降随电流的大小变化很小。
若流过 PN 结的电流较小，二极管的电阻主要是低掺杂 N-区的欧姆电阻，阻值较高且为常数，因而其管压降随正向电流的上升而增加；当流过 PN 结的电流较大时，注入并积累在低掺杂 N-区的少子空穴浓度将增大，为了维持半导体电中性条件，其多子浓度也相应大幅度增加，导致其电阻率明显下降，即电导率大大增加，该现象称为电导调制效应。
2.6 比较肖特基二极管和普通二极管的反向恢复时间和通流能力。从减小反向过冲电压的角度出发，应选择恢复特性软的二极管还是恢复特性硬的二极管？
目 录
第1章 电力电子器件 ················································································· 1
第2章 整流电路 ······················································································· 4
第3章 直流斩波电路 ················································································ 20
第4章 交流电力控制电路和交交变频电路 ····················································· 26
第5章 逆变电路 ······················································································ 31
第6章 PWM控制技术 ·············································································· 35
第7章 软开关技术 ··················································································· 40
第8章 组合变流电路 ················································································ 42
1 第2章 整流电路
1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当α＝0和60时的负载电流Id，并画出ud与id波形。
一、简答题

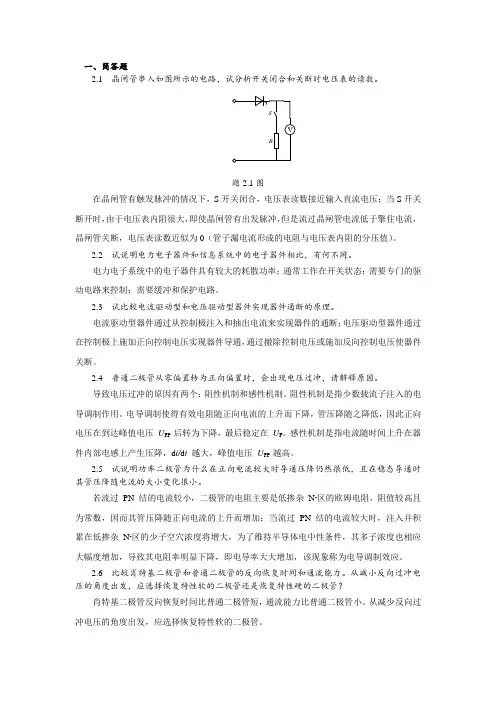

2.1 晶闸管串入如图所示的电路，试分析开关闭合和关断时电压表的读数。
SRV
题2。1图
在晶闸管有触发脉冲的情况下，S开关闭合,电压表读数接近输入直流电压；当S开关断开时，由于电压表内阻很大，即使晶闸管有出发脉冲，但是流过晶闸管电流低于擎住电流，晶闸管关断，电压表读数近似为0（管子漏电流形成的电阻与电压表内阻的分压值）。
2.2 试说明电力电子器件和信息系统中的电子器件相比，有何不同。
电力电子系统中的电子器件具有较大的耗散功率；通常工作在开关状态;需要专门的驱动电路来控制；需要缓冲和保护电路。
2.3 试比较电流驱动型和电压驱动型器件实现器件通断的原理.
电流驱动型器件通过从控制极注入和抽出电流来实现器件的通断；电压驱动型器件通过在控制极上施加正向控制电压实现器件导通，通过撤除控制电压或施加反向控制电压使器件关断.
2.4 普通二极管从零偏置转为正向偏置时,会出现电压过冲,请解释原因.
导致电压过冲的原因有两个:阻性机制和感性机制。阻性机制是指少数载流子注入的电导调制作用。电导调制使得有效电阻随正向电流的上升而下降，管压降随之降低，因此正向电压在到达峰值电压 UFP 后转为下降，最后稳定在 UF。感性机制是指电流随时间上升在器件内部电感上产生压降，di/dt 越大，峰值电压 UFP 越高.
2.5 试说明功率二极管为什么在正向电流较大时导通压降仍然很低,且在稳态导通时其管压降随电流的大小变化很小。
若流过 PN 结的电流较小，二极管的电阻主要是低掺杂 N—区的欧姆电阻，阻值较高且为常数，因而其管压降随正向电流的上升而增加；当流过 PN 结的电流较大时，注入并积累在低掺杂 N-区的少子空穴浓度将增大，为了维持半导体电中性条件,其多子浓度也相应大幅度增加，导致其电阻率明显下降,即电导率大大增加，该现象称为电导调制效应。
2.6 比较肖特基二极管和普通二极管的反向恢复时间和通流能力.从减小反向过冲电压的角度出发,应选择恢复特性软的二极管还是恢复特性硬的二极管?
