全控型电力电子器件
GTO的关断机理： 在双晶体管等效模型中，利用门 极负电流分流IC1，并快速抽取 V2管发射结侧载流子，以实现快 速关断 GTO优点：电压、电流容量大，适用于大 功率场合，具有电导调制效应，其通流能 力很强；缺点：电流关断增益很小，关断 时门极负脉冲电流大，开关速度低，驱动 功率大，驱动电路复杂，开关频率低
2.电力晶体管（Giant Transistor—GTR）
GTR是一种耐高电压、大电流的双极结型晶体管，电流驱动型全控器件。
GTR关断原理： 开通时，Uce正偏，提供基极电流； 关断时，I b小于等于零。 开通和关断可由基极电流来控制，故称为全控型器件和电流型驱动器件。
GTR优点：耐压高，电流大，开关特性好，通流能力强，饱和压降低 缺点：开关速度低，为电流驱动，所需驱动功率电路复杂，存在二次击穿问题
4.绝缘栅极晶体管（IGBT）
复合型器件，将GTR双极型电流驱动器件和电力MOSFET 单极型电压驱动器件结合。综合了GTR和MOSFET的优点，因而具有良好的特性。
关断原理：IGBT是一种压控器件。其C-E间主电流的通断是由栅极和射极间的电压 uGE的高低决定的。 E极为公共端。 IGBT优点：开关速度高，开关损耗小，具有耐脉冲电流冲击的能力，通态压降较低， 输入阻抗高，为电压驱动，驱动功率小；缺点：开关速度低于电力MOSFET,电压， 电流容量不及GTO
3.电力场效应管绝缘栅型中的MOS型 （Metal Oxide Semiconductor FET）
关断原理：以G-S间施加电压的高低来控制D-S间主电流的通断。源极S为公共端。 门极几乎不取用电流，属压控器件。uGS正电压超过开启电压时导通，负电压作 用可使其快速关断。 优点：开关频率最高；驱动电流小，易驱动；通态电阻具有正温度系数（有利于器件 并联均流）；缺点：电压电流容量较小；通态压降较大，ID大则压降随之增大。
全控型电力电子器件
Power MOSFET的关断过程：当 信号电压下降到零时，栅极输入电容上 储存的电荷通过电阻放电，使栅极电压按指数曲线下降，当信号电压下降到 漏源电流开始减小，这段时间称为关断延迟时间 。此后，输入电容继续放 电，直到导电沟道消失， 这段时间称为下降时间 。这样Power MOSFET的 关断时间为：toff td (off ) t f
⑤ BUCEX 为基极----发射极施加反偏压时，集电极----发射极的击穿电压。 各种不同接法时的击穿电压的关系是： BUCBO BUCEX BUCES BUCER BUCEO
为了保证器件工作安全，GTR的最高工作电压 UCEM 应比 BUCEO 低。 （2）饱和压降 U CES 处于深饱和区的集电极电压称为饱和压降，在大功率应用中它关系到器 件导通的功率损耗。单个GTR的饱和压降一般不超过 1 ~ 1.5 V，它随着集电 极电流 ICM 的增加而增大。
全控型电力电子器件
6.1 电力双极型晶体管 6.2 电力场效应晶体管 6.3 绝缘栅双极型晶体管 6.4 其它新型电力电子器件
6.1.1 电力双极型晶体管的结构及工作原理
➢ 电力双极型晶体管（GTR）是一种耐高压、能承受大电流的双极性 晶体管，也称为BJT，简称为电力晶体管。 ➢ 电力晶体管有与一般双极型晶体管相似的结构、工作原理和特性。 它们都是3层半导体，2个PN结的三端器件，有PNP和NPN这2种类型， 但GTR多采用NPN型。 在应用中，GTR一般 采用共发射极接法。集电 极电流 与基极电流 的比
6.3.1 IGBT的结构及工作原理
IGBT也是一种三端器件，它们分别是栅极G、集电极C和发射极E。 由IGBT的结构图可知，它相当于用一个MOSFET驱动的厚基区PNP 晶体管。从简化等效电路可以看出，IGBT等效于一个N沟道的MOSFET 和一个PNP型晶体三极管构成的复合管，导电以GTR为主。图中的 是 GTR厚基区内的调制电阻。 IGBT的开通和关断均由栅极电压控制。当栅极加正电压时，N沟道 场效应管导通，并为晶体三极管提供基极电流，使得IGBT开通。当栅 极加反向电压时，场效应管导电沟道消失，PNP型晶体管基极电流被切 断，IGBT关断。
⑤ BUCEX 为基极----发射极施加反偏压时，集电极----发射极的击穿电压。 各种不同接法时的击穿电压的关系是： BUCBO BUCEX BUCES BUCER BUCEO
为了保证器件工作安全，GTR的最高工作电压 UCEM 应比 BUCEO 低。 （2）饱和压降 U CES 处于深饱和区的集电极电压称为饱和压降，在大功率应用中它关系到器 件导通的功率损耗。单个GTR的饱和压降一般不超过 1 ~ 1.5 V，它随着集电 极电流 ICM 的增加而增大。
全控型电力电子器件
6.1 电力双极型晶体管 6.2 电力场效应晶体管 6.3 绝缘栅双极型晶体管 6.4 其它新型电力电子器件
6.1.1 电力双极型晶体管的结构及工作原理
➢ 电力双极型晶体管（GTR）是一种耐高压、能承受大电流的双极性 晶体管，也称为BJT，简称为电力晶体管。 ➢ 电力晶体管有与一般双极型晶体管相似的结构、工作原理和特性。 它们都是3层半导体，2个PN结的三端器件，有PNP和NPN这2种类型， 但GTR多采用NPN型。 在应用中，GTR一般 采用共发射极接法。集电 极电流 与基极电流 的比
6.3.1 IGBT的结构及工作原理
IGBT也是一种三端器件，它们分别是栅极G、集电极C和发射极E。 由IGBT的结构图可知，它相当于用一个MOSFET驱动的厚基区PNP 晶体管。从简化等效电路可以看出，IGBT等效于一个N沟道的MOSFET 和一个PNP型晶体三极管构成的复合管，导电以GTR为主。图中的 是 GTR厚基区内的调制电阻。 IGBT的开通和关断均由栅极电压控制。当栅极加正电压时，N沟道 场效应管导通，并为晶体三极管提供基极电流，使得IGBT开通。当栅 极加反向电压时，场效应管导电沟道消失，PNP型晶体管基极电流被切 断，IGBT关断。
电力电子技术
电力电子技术（区分）电力电子器件按照控制特性分类：1）不可控型器件（不具有开关性能）：功率二极管；2）半控型器（只能控制导通不能控制其关断）：晶闸管及其大部分晶闸管派生器件；3）全控型器件（既能控制导通又能控制其关断）：可关断晶闸管、双极型功率晶体管、功率场效应晶体管和绝缘栅双极晶体管等。
变换器按照电能变换功能分为：1）交流—直流变换器（AD-DC Converter）；2）直流—交流变换器（DC-AD Converter）；3）交流—交流变换器（AD-AD Converter）；4）直流—直流变换器（DC-DC Converter）。
晶闸管导通需要具备的条件：1）在晶闸管的阳极与阴极之间加上正向电压（即在阳极加正向电压）；2）在晶闸管的门极与阴极之间加上正向电压和电流（即在门极加正控制信号）。
区分维持电流和擎住电流：1）维持电流I H：在室温和门极断路时，晶闸管已经处于通态后，从较大的通态电流降至维持通态所必需的最小阳极电流。
2）擎住电流I L：晶闸管从断态转换到通态时移去的触发信号之后，要保持器件维持通态所需要的最小阳极电流。
对于同一个晶闸管来说，通常擎住电流为维持电流的（2~4）倍。
晶闸管的通态平均电流I T(AV)和正弦电流最大值I m之间的关系：I T(AV)= ;正弦半波电流的有效值I T：I T= 。
绝缘栅双极型晶体管IGBT兼有MOSFET的快速响应、高输入阻抗和BJT的低通态压降、高电流密度的特性。
由栅极电压来控制IGBT的导通或关断。
晶闸管对驱动电路的基本要求：1）驱动信号可以是交流、直流或脉冲；2）驱动信号应有足够的功率；3）驱动信号应有足够的宽度和陡度。
晶闸管串联时必须解决其均压问题，均压包括静态均压和动态均压两种。
器件的容量从高到低的顺序：SCR、GTO、IGBT、BJT、功率MOSFET；器件的频率从高到低的顺序：功率MOSFET、IGBT、BJT、GTO、SCR。
第二章：触发角a也称触发延迟角或控制角，是指晶闸管从承受电压开始到导通之间角度。
全控型器件的详细介绍
典型全控型器件的介绍班级学号 :姓名日期一．门极可关断晶闸管1.1门极可关断晶闸管的简介门极可关断晶闸管简称GTO,是一种全控型的晶闸管。
其主要特点为，当栅极加负向触发信号时晶闸管能自行关断，保留了普通晶闸管耐压高、电流大等优点，以具有自关断能力，使用方便，是理想的高压、大电流开关器件。
GTO的容量及使用寿命均超过巨型晶体管（GTR），只是工作频纺比GTR低。
目前，GTO 已达到3000A、4500V的容量。
大功率可关断晶闸管已广泛用于斩波调速、变频调速、逆变电源等领域，显示出强大的生命力。
1.2门极可关断晶闸管的结构和工作原理GTO是PNPN四层半导体结构，外部引出阳极，阴极和门极，是多元件的功率集成器件，内部由许多的GTO元的阳极和门极并联在一起。
其工作原理可用双晶体管来分析P1N1P1和N1P2N2构成的两个晶体管V1,V2分别具有共基极电流增益α1和α2，普通的晶体管分析，α1+α2=1是器件的临界导电条件，当α1+α2>1时2，当α1+α2<1时不能维持饱和导通而关断。
1.3 GTO的驱动方式及频率当信号要求可关断晶闸管导通时，驱动电路提供上升率足够大的正栅极脉冲电流（其幅度视晶闸管容量不同在0.1到几安培范围内），其正栅极脉冲宽度应保证门极关断晶闸管可靠导通。
当信号要求门极关断晶闸管关断时，驱动电路提供上升率足够大的负栅极脉冲电流，脉冲幅度要求大于可关断晶闸管阳极电流的五分之一，脉冲宽度应大于可关断晶闸管的关断时间和尾部时间。
根据对驱动门极关断晶闸管的特性、容量、应用场合、电路电压、工作频率、可靠性要求和性价比等方面的不同要求，有多种形式的栅极驱动电路。
1.4存在的问题及其最新的发展GTO在使用中，导通时的管压降较大，增加了通态损耗。
对关断负脉冲的要求较高，门极触发电路需要严格设计，否则易在关断过程中烧毁管子。
门极电流应大于元件的擎住电流IL;正负触发脉冲其前沿要陡，后沿要平缓，中小功率电路上升沿小于0.5μs ，大功率电路小于1μs ；门极电路电阻要小，以减小脉冲源内阻由于多元集成，对制造工艺提出极高的要求，它要求必须保持所有GTO元特性一致，开通或关断速度不一致，会使GTO元因电流过大而损坏。
电力电子技术第三章 全控型器件的驱动
第一节 全控型电力电子器件的驱动
2.专用集成驱动电路芯片 1)驱动电路与IGBT栅射极接线长度应小于1m，并使用双绕线，以提 高抗干扰能力。
图3-9 电力MOSFET的一种驱动电路
第一节 全控型电力电子器件的驱动
3z10.tif
第一节 全控型电力电子器件的驱动
2)如果发现IGBT集电极上产生较大的电压脉冲，应增加栅极串接电 阻RG的阻值。 3)图3-10中外接两个电容为47μF，是用来吸收电源接线阻抗变化引 起的电源电压波动。
图3-6 抗饱和电路
第一节 全控型电力电子器件的驱动
图中VD1、VD2为抗饱和二极管，VD3为反向基极电流提供回路。在 轻载情况下，GTR饱和深度加剧使UCE减小，A点电位高于集电极电 位，二极管VD2导通，使流过二极管VD1的基极电流IB减小，从而减 小了GTR的饱和深度。抗饱和基极驱动电路使GTR在不同的集电极 电流情况下，集电结处于零偏或轻微正向偏置的准饱和状态，以缩 短存储时间。在不同负载情况下以及在应用离散性较大的GTR时， 存储时间趋向一致。应当注意的是，VD2为钳位二极管，它必须是 快速恢复二极管，该二极管的耐压也必须和GTR的耐压相当。因电 路工作于准饱和状态，其正向压降增加，也增大了导通损耗。
图3-2 门极控制电路 结构示意图
第一节 全控型电力电子器件的驱动
(1)开通控制 开通控制要求门极电流脉冲的前沿陡、幅度高、宽 度大及后沿缓。
图3-3 推荐的GTO门极控制 信号波形
第一节 全控型电力电子器件的驱动
(2)关断控制 GTO的关断控制是靠门极驱动电路从门极抽出P2基区 的存储电荷，门极负电压越大，关断的越快。 (3)GTO的门极驱动电路 GTO的门极控制电路包括开通电路、关断 电路和反偏电路。 间接驱动是驱动电路通过脉冲变压器与GTO门极相连，其优点是： GTO主电路与门极控制电路之间由脉冲变压器或光耦合器件实现电 气隔离，控制系统较为安全；脉冲变压器有变换阻抗的作用，可使 驱动电路的脉冲功率放大器件电流大幅度减小。缺点是：输出变压 器的漏感使输出电流脉冲前沿陡度受到限制，输出变压器的寄生电 感和电容易产生寄生振荡，影响GTO的正确开通和关断。此外，隔 离器件本身的响应速度将影响驱动信号的快速
电力电子课后习题答案
2—１1试列举您所明白的电力电子器件,并从不同的角度对这些电力电子器件进行分类。
目前常用的控型电力电子器件有哪些？答:1、依照器件能够被控制的程度,分为以下三类:(1)半控型器件:晶闸管及其派生器件(２)全控型器件:IGBT,ＭＯSFEＴ,GＴＯ,ＧTR(3)不可控器件:电力二极管２。
依照驱动信号的波形(电力二极管除外)(1)脉冲触发型:晶闸管及其派生器件(2)电平控制型: (全控型器件)IGＢＴ,MOSFEＴ,GＴO,ＧTR3、依照器件内部电子和空穴两种载流子参与导电的情况分为三类:(1) 单极型器件:电力ＭOSＦEＴ,功率 SIT,肖特基二极管(2) 双极型器件:GTR,GＴO,晶闸管,电力二极管等(3) 复合型器件:IGBT,MCＴ,ＩGＣT 等4。
依照驱动电路信号的性质,分为两类:(1)电流驱动型:晶闸管,GTＯ,GTR 等(2)电压驱动型:电力 MOＳFET,IＧＢT 等常用的控型电力电子器件:门极可关断晶闸管, 电力晶闸管,电力场效应晶体管,绝缘栅双极晶体管。
2－１5 对晶闸管触发电路有哪些基本要求？晶闸管触发电路应满足下列要求:１）触发脉冲的宽度应保证晶闸管的可靠导通;２）触发脉冲应有足够的幅度,对户外寒冷场合,脉冲电流的幅度应增大为器件最大触发电流的3-５倍,脉冲前沿的陡度也需增加,一般需达到1－2A/UＳ。
３）所提供的触发脉冲应不超过晶闸管门极的电压、电流和功率定额,且在门极伏安特性的可靠出发区域之内。
４）应有良好的抗干扰性能、温度稳定性及与主电路的电气隔离。
2—18 ＩGBＴ、GＴＲ、GＴO和电力ＭＯＳFＥT的驱动电路各有什么特点？IGBT驱动电路的特点是:驱动电路具有较小的输出电阻,IGBT是电压驱动型器件,ＩGBＴ的驱动多采纳专用的混合集成驱动器。
GTＲ驱动电路的特点是:驱动电路提供的驱动电流有足够陡的前沿,并有一定的过冲,如此可加速开通过程,减小开通损耗;关断时,驱动电路能提供幅值足够大的反向基极驱动电流,并加反偏截止电压,以加速关断速度。
电力电子简答题考试重点
1.电力电子器件的分类a.按照电力电子器件能被控制电路信号所控制的程度可分为三类：(1)不可控器件：不能用控制信号来控制其通断的电力电子器件，因此不需要驱动电路，这就是电力二极管。
只有两个端子，器件的导通和关断是由其在主电路中承受的电压和电流决定的。
（2）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。
晶闸管及其大部分派生器件，器件的关断是由其在主电路中所承受的电压和电流决定的。
(3)全控型器件（自关断器件）：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。
常用的是电力场效应晶体管(MOSFET)、绝缘栅双极晶体管(IGBT)。
GTO(门极可关断晶闸管)、GTR(电力晶体管)b.按照驱动电路加在电力电子器件控制端和公共端间信号的性质分两类：(1)电流驱动型：通过从控制端注入或抽出电流来实现导通或者关断的控制。
（晶闸管、GTO 、GTR ）(2)电压驱动型：通过在控制端和公共端之间施加一定的电压信号就可实现导通或关断的控制。
（IGBT 、MOSFET ）c.按照器件内部电子和空穴两种载流子参与导电的情况可分三类：（1）单极型器件：由一种载流子参与导电的器件。
（电力MOSFET 、功率SIT 、肖特基二极管）(2)双极型器件：由电子和空穴两种载流子参与导电的器件。
（电力二极管、晶闸管、GTO 、GTR ）(3)复合型器件：由单极型器件和双极型器件集成混合而成的器件。
（MCT （MOS 控制晶闸管）、IGBT 、SITH ）d.根据驱动电路加在电力电子器件控制端和公共端之间的有效信号波形分类：（1）脉冲触发型（晶闸管及其派生器件）（2）电平控制型（（全控型器件IGBT 、GTO 、MOSFET 、GTR ）2、使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
维持晶闸管导通的条件是：使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
2电力电子器件(3)-全控型器件
2.4.1 门极可关断晶闸管
门极可关断晶闸管（Gate-Turn-Off Thyristor, GTO）
➢晶闸管的一种派生器件;
➢可以通过在门极施加负的脉冲电流使其关断;
➢GTO的电压、电流容量较大，与普通晶闸管接 近，因而在兆瓦级以上的大功率场合仍有较多 的应用
➢兆瓦以上首选，制造水平6kA/6kV。
2、GTO的工作原理
（1）开通过程
GTO 也 可 等 效 成 两 个 晶 体 管 P1N1P2 和 N1P2N2 互 连，GTO与晶闸管最大区别就是导通后回路增益 α1+α2数值不同，其中α1和α2分别为P1N1P2和N1P2N2 的共基极电流放大倍数。晶闸管的回路增益α1+α2 常 为 1.15左 右 ， 而 GTO的 α1+α2 非 常 接 近 1。 因 而 GTO处于临界饱和状态。这为门极负脉冲关断阳极 电流提供有利条件。
2.4.2 电力晶体管
GTR的类型 目前常用的GTR有单管、达林顿管和模块三种类型。 单管GTR基本型。
单管GTR的电流放大系数很小，通常为10左右。
2.4.2 电力晶体管
达林顿GTR 达林顿结构的GTR是由两个或多个晶体管复合
而成。
优点：达林顿结构的GTR 电流放大倍数很大，可 以达到几十至几千倍。
2.4 典型全控型器件
20世纪80年代以来，信息电子技术与电力电子技 术在各自发展的基础上相结合——高频化、全控 型、采用集成电路制造工艺的电力电子器件，从 而将电力电子技术又带入了一个崭新时代
典型代表——门极可关断晶闸管、电力晶体管、 电力场效应晶体管、绝缘栅双极晶体管
门极可关断晶闸管——在晶闸管问世后不久出现
（2）关断过程
当GTO已处于导通状态时，对门极加负的关 断脉冲，形成负的IG，相当于将IC1的电流抽出， 使晶体管N1P2N2的基极电流减小，使IC2和IK随之 减小，IC2减小又使IA和IC1减小，这是一个正反馈 过程。当IC2和IC1的减小使α1+α2<1时，等效晶体 管N1P2N2和P1N1P2退出饱和，GTO不满足维持导 通条件，阳极电流下降到零而关断。
电力电子第2章 全控型电力电子器件b z
24/89
GTR、GTO、电力 MOSFET 和 IGBT 的特点比较表 器件 简称 GTR 名称 电力晶 体管 电气 符号 端子名 称 基极 优 点 缺 点
GTO
门极可 关断晶 闸管
1 3 2
电力场 P-MO 效应晶 SFET 体管 绝缘栅 IGBT 双极晶 体管
1 3 2
1
3
2
耐压高，电流大，开关特性 开关速度低，为电流驱动， 集电极 好，通流能力强，饱和压降 所需驱动功率大，驱动电路 低 复杂，存在二次击穿问题 发射极 阳极 电流关断增益很小，关断时 电压、电流容量大，适用于 门极负脉冲电流大，开关速 阴极 大功率场合，具有电导调制 度低，驱动功率大，驱动电 效应，其通流能力很强 路复杂，开关频率低 门极 漏极 开关速度快，输入阻抗高， 电流容量小，耐压低，一般 热稳定性好，所需驱动功率 只适用于功率不超过 10kW 源极 小且驱动电路简单，工作频 的电力电子装置 栅极 率高，不存在二次击穿问题 开关速度高，开关损耗小， 集电极 具有耐脉冲 电流冲 击的能 开 关 速 度 低 于 电 力 发射极 力，通态压降较低，输入阻 MOSFET,电压， 电流容量不 栅极 抗高，为电压驱动，驱动功 及 GTO，存在擎住效应 率小
漏源电压增加时， 漏极电流相应增加； 作为开关器件应用时， 应工作在该区域
截止区
UDS /V
UGS＜UGS(th)
雪崩区
无反向阻断能力
图2-21 电力MOSFET输出特性
UDS 过高
2)电力MOSFET的基本特征
2.转移特征
ID /A
D +
50 40 30 20 10 0 2
Tc=25o
Tc=125o
消失，晶体管的基极电流被切断，IGBT关断。
第二章全控型电力电子器件
模块
IGBT
开关器件——IGCT＝驱动电路＋GCT
4kA/4.5kV IGCT
663A/4.5kV IGCT
GCT分解部件
第一节 门极可关断（GTO）晶闸管
1. 结构
➢与普通晶闸管的相同点：PNPN四层半导体 结构，外部引出阳极、阴极和门极； ➢和普通晶闸管的不同点：GTO是一种多元的 功率集成器件，内部包含数十个甚至数百个共 阳极的小GTO元，这些GTO元的阴极和门极 则在器件内部并联在一起。
2. 导通关断条件
导通：同晶闸管，AK正偏，GK正偏 关断：门极加负脉冲电流
3.特点
全控型 容量大 off≈5 电流控制型
电流关断增益off ： 最大可关断 阳极电流与门极负脉冲电流最大 值IGM之比称为电流关断增益
off
I ATO I GM
1000A的GTO关断时门极负脉
冲电流峰值要200A 。
1.单管GTR
单管GTR的基本工作原理与晶体管相同 作为大功率开关管应用时，GTR工作在截止和导
通两种状态。 主要特性是耐压高、电流大、开关特性好
2．达林顿GTR
单管 GTR的电流增益低，将给基极驱动电 路造成负担。达林顿结构是提高电流增益 一种有效方式。
达林顿结构由两个或多个晶体管复合而成， 可以是PNP型也可以是NPN型，其性质由 驱动管来决定
第二节 GTR——电力晶体管
➢ 电力晶体管GTR （Giant Transistor，巨型晶体管） ➢ 耐 高 电 压 、 大 电 流 的 双 极 结 型 晶 体 管 （ Bipolar
Junction Transistor——BJT）， 英 文 有 时 候 也 称 为 Power BJT ➢ 在电力电子技术的范围内，GTR与BJT这两个名称等效。 应用 ➢ 20世纪80年代以来，在中、小功率范围内取代晶闸管， 但目前又大多被IGBT和电力MOSFET取代
IGBT
开关器件——IGCT＝驱动电路＋GCT
4kA/4.5kV IGCT
663A/4.5kV IGCT
GCT分解部件
第一节 门极可关断（GTO）晶闸管
1. 结构
➢与普通晶闸管的相同点：PNPN四层半导体 结构，外部引出阳极、阴极和门极； ➢和普通晶闸管的不同点：GTO是一种多元的 功率集成器件，内部包含数十个甚至数百个共 阳极的小GTO元，这些GTO元的阴极和门极 则在器件内部并联在一起。
2. 导通关断条件
导通：同晶闸管，AK正偏，GK正偏 关断：门极加负脉冲电流
3.特点
全控型 容量大 off≈5 电流控制型
电流关断增益off ： 最大可关断 阳极电流与门极负脉冲电流最大 值IGM之比称为电流关断增益
off
I ATO I GM
1000A的GTO关断时门极负脉
冲电流峰值要200A 。
1.单管GTR
单管GTR的基本工作原理与晶体管相同 作为大功率开关管应用时，GTR工作在截止和导
通两种状态。 主要特性是耐压高、电流大、开关特性好
2．达林顿GTR
单管 GTR的电流增益低，将给基极驱动电 路造成负担。达林顿结构是提高电流增益 一种有效方式。
达林顿结构由两个或多个晶体管复合而成， 可以是PNP型也可以是NPN型，其性质由 驱动管来决定
第二节 GTR——电力晶体管
➢ 电力晶体管GTR （Giant Transistor，巨型晶体管） ➢ 耐 高 电 压 、 大 电 流 的 双 极 结 型 晶 体 管 （ Bipolar
Junction Transistor——BJT）， 英 文 有 时 候 也 称 为 Power BJT ➢ 在电力电子技术的范围内，GTR与BJT这两个名称等效。 应用 ➢ 20世纪80年代以来，在中、小功率范围内取代晶闸管， 但目前又大多被IGBT和电力MOSFET取代
电力电子技术2 全控型电力电子器件
当 多子栅的源堆电积压状UGS态<0，时不，可由能于出表现面反电型场层效，应无，导栅电极沟下道面形的成P型。体区表面呈 当 而形0<成UGS沟<U道T时。，栅极下面的P型体区表面呈耗尽状态，不会出现反型层 当 漏源UGS电>U压T时大，于栅0，极则下会面产的生P型漏体极区电发流生，反VD型MO而S形处成于导导通电状沟态道。。若此时 综述：VDMOS的漏极电流受控于栅源电压和漏源电压。
2．1 门极可关断晶闸管（GTO）
一、GTO的工作原理 GTO的内部结构与普通晶闸管相
同，是PNPN四层三端结构，但在 制作时采用特殊工艺使管子导通 后处于临界饱和，这样可以用门 极负脉冲电流破坏临界饱和使其 关断。 GTO主要用于直流变换和逆变等 需要元件强迫关断的地方。其开 关时间在几µs-25µs之间，工作 电压高达6000V，电流大6000A， 适用于开关频率为数百Hz至 10kHz的大功率场合。
2、VDMOS的主要参数
（区进1）入通饱态和电区阻时R漏on：极在至确源定极的间栅的源直电流压电U阻GS下称，为V通DM态OS电由阻可。调电阻
（压称2）为阈阈值值电电压压U。T：沟道体区表面发生强反型所需的最低栅源电
（3）跨导gm：gm=ΔID/ΔUGS，它表示UGS对ID的控制能力的大小。
有 一外般接不电会阻引限起制GT电R的流特IC性的变增坏大。，
如 大 时 （负继， ，阻续U当CE效增I突C上应大然升）U下C到E，降，A这，又点个而不（现限I临C象继制界称续I值C为的增）二大增
次击穿。
2．2 电力晶体管
（2）安全工作区(SOA)：指在输 出特性曲线图上GTR能够安全运 行的电流电压的极限范围。
C图中，导通与关断用两个独立 电源，开关元件少，电路简单。
2．1 门极可关断晶闸管（GTO）
一、GTO的工作原理 GTO的内部结构与普通晶闸管相
同，是PNPN四层三端结构，但在 制作时采用特殊工艺使管子导通 后处于临界饱和，这样可以用门 极负脉冲电流破坏临界饱和使其 关断。 GTO主要用于直流变换和逆变等 需要元件强迫关断的地方。其开 关时间在几µs-25µs之间，工作 电压高达6000V，电流大6000A， 适用于开关频率为数百Hz至 10kHz的大功率场合。
2、VDMOS的主要参数
（区进1）入通饱态和电区阻时R漏on：极在至确源定极的间栅的源直电流压电U阻GS下称，为V通DM态OS电由阻可。调电阻
（压称2）为阈阈值值电电压压U。T：沟道体区表面发生强反型所需的最低栅源电
（3）跨导gm：gm=ΔID/ΔUGS，它表示UGS对ID的控制能力的大小。
有 一外般接不电会阻引限起制GT电R的流特IC性的变增坏大。，
如 大 时 （负继， ，阻续U当CE效增I突C上应大然升）U下C到E，降，A这，又点个而不（现限I临C象继制界称续I值C为的增）二大增
次击穿。
2．2 电力晶体管
（2）安全工作区(SOA)：指在输 出特性曲线图上GTR能够安全运 行的电流电压的极限范围。
C图中，导通与关断用两个独立 电源，开关元件少，电路简单。
试列举电力电子器件,并从不同的角度对这些电力电子器件进行分类。目前常用的全控型电力电子器件有哪些？
试列举电力电子器件，并从不同的角度对这些电力电子器件进行分类。
目前常用的全控型电力电子器件有哪些？以下是一些常见的电力电子器件的分类：1.控制器件：这类器件用于控制电力系统中的电流、电压和功率流动。
例如，控制器件包括逆变器、整流器和交流调压器等。
2.开关器件：这类器件用于控制电力系统中的电流通断。
常见的开关器件包括晶闸管（SCR）、双向晶闸管（TRIAC）、功率MOSFET、IGBT（绝缘栅双极型晶体管）和GTO（门控双极型晶体管）等。
3.整流器件：这些器件用于将交流电转换为直流电。
典型的整流器件包括整流二极管、普通晶闸管、快恢复二极管和大功率二极管等。
4.逆变器件：这类器件用于将直流电转换为交流电。
常见的逆变器件包括逆变二极管、MOSFET逆变器、IGBT逆变器和GTO逆变器等。
5.检测和保护器件：这些器件用于检测电流、电压、温度等电力系统参数，并提供保护控制。
典型的检测和保护器件包括电流传感器、电压传感器、温度传感器和保护电路等。
常用的全控型电力电子器件包括：1.晶闸管（SCR）：可控硅，适用于高功率、高电压应用中的整流和开关控制。
2.双向晶闸管（TRIAC）：适用于交流电控制，用于调节电压和控制功率。
3.大功率MOSFET：金属氧化物半导体场效应晶体管，用于高频开关和高效率应用。
4.功率IGBT：绝缘栅双极型晶体管，结合了MOSFET和晶闸管的特性，适用于高频率开关、高功率应用。
5.门控双极型晶体管（GTO）：适用于高功率、大电流应用中的整流和开关控制。
不同的器件在性能、应用场景和特点等方面各有优势，选择适合特定应用的器件取决于实际需求。
电力电子技术
填空1、电力电子电路中能实现电能变换的半导体电子器件称为电力电子器件。
2、电力电子器件按器件的开关控制特性可分为：（1）不可控器件（电力二极管）（2）半控型器件（晶闸管及其大部分派生器件）（3）全控型器件（门极可关断晶闸管、功率场效应晶体管和绝缘栅双极型晶体管等）。
3、电力电子器件按控制信号的性质不同分类：（1）电流控制型器件（晶闸管、门极可关断晶闸管、功率晶体管、IGCT 等）（2）电压控制型半导体器件（MOSFET 管和IGBT 管）4、简写：电力二极管（SR ）晶闸管（SCR ）可关断晶闸管（GTO ）电力晶体管（GTR ）电力场效晶体管（MOSFET ）绝缘栅双极型晶体管（IGBT ）5、电流波形系数电流平均值电流有效值 f K 6、在I g =0时，依靠增大阳极电压而强迫晶闸管导通的方式称为硬开通。
7.、规定从晶闸管的门极获得触发信号时刻开始，到阳极电流上升到稳态值的10%的时间称为延时时间t d ；阳极电流从10%上升在稳态值的90%所需的时间称为上升时间t r ，以上两者之和就是晶闸管的开通时间t gt 。
8、关断时间是由反向阻断恢复时间和正向阻断恢复时间组成。
9、在室温下，门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流称为维持电流I H 。
维持电流与元件容量、结温等因素有关。
当元件刚从阻断状态转为导通状态就撤除触发电压，此时元件维持导通所需要的最小阳极电流称为掣住电流I t 。
10、电力电子器件的换流方式可分为：（1）器件换流（2）电网换流（3）负载换流（4）脉冲换流。
11、散热系统一般有三种冷却方式：（1）自然冷却；只是用与小功率应用场合（2）风扇冷却：适用于中等功率应用场合，如IGBT 应用电路（3）水冷却：适用于大功率应用场合，如大功率GTO ，IGCT ，SCR 等应用电路。
12、温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。
第2章全控型电力电子器件-PPT精品文档
(4) 极间电容
——极间电容CGS、CGD和CDS
2.特点
控制级输入阻抗大 驱动电流小 防止静电感应击穿 中小容量，开关频率高 导通压降大（不足）
第四节 绝缘栅双极晶体管IGBT）
绝缘栅双极型晶体管简称为IGBT（Insulated Gate Biopolar Transistor）,是80年代中期 发展起来的一种新型复合器件。
1. 结构
与普通晶闸管的相同点：PNPN四层半导体 结构，外部引出阳极、阴极和门极； 和普通晶闸管的不同点：GTO是一种多元的 功率集成器件，内部包含数十个甚至数百个共 阳极的小GTO元，这些GTO元的阴极和门极 则在器件内部并联在一起。
2. 导通关断条件
导通：同晶闸管，AK正偏，GK正偏 关断：门极加负脉冲电流
3.特点
全控型 容量大 off≈5 电流控制型
电流关断增益off ： 最大可关断 阳极电流与门极负脉冲电流最大 值IGM之比称为电流关断增益
off
I ATO I GM
1000A的GTO关断时门极负脉
冲电流峰值要200A 。
第二节 GTR——电力晶体管
电力晶体管GTR （Giant Transistor，巨型晶体管） 耐 高 电 压 、 大 电 流 的 双 极 结 型 晶 体 管 （ Bipolar
达林顿GTR的开关速度慢，损耗大
3．GTR 模块
将 GTR管芯、稳定电阻、加速二极管、 续流二极管等组装成一个单元，然后根 据不同用途将几个单元电路组装在一个 外壳之内构成GTR模块。
目前生产的GTR模块可将多达6个互相绝 缘的单元电路做在同一模块内，可很方 便地组成三相桥式电路。
3. GTR的二次击穿现象
——极间电容CGS、CGD和CDS
2.特点
控制级输入阻抗大 驱动电流小 防止静电感应击穿 中小容量，开关频率高 导通压降大（不足）
第四节 绝缘栅双极晶体管IGBT）
绝缘栅双极型晶体管简称为IGBT（Insulated Gate Biopolar Transistor）,是80年代中期 发展起来的一种新型复合器件。
1. 结构
与普通晶闸管的相同点：PNPN四层半导体 结构，外部引出阳极、阴极和门极； 和普通晶闸管的不同点：GTO是一种多元的 功率集成器件，内部包含数十个甚至数百个共 阳极的小GTO元，这些GTO元的阴极和门极 则在器件内部并联在一起。
2. 导通关断条件
导通：同晶闸管，AK正偏，GK正偏 关断：门极加负脉冲电流
3.特点
全控型 容量大 off≈5 电流控制型
电流关断增益off ： 最大可关断 阳极电流与门极负脉冲电流最大 值IGM之比称为电流关断增益
off
I ATO I GM
1000A的GTO关断时门极负脉
冲电流峰值要200A 。
第二节 GTR——电力晶体管
电力晶体管GTR （Giant Transistor，巨型晶体管） 耐 高 电 压 、 大 电 流 的 双 极 结 型 晶 体 管 （ Bipolar
达林顿GTR的开关速度慢，损耗大
3．GTR 模块
将 GTR管芯、稳定电阻、加速二极管、 续流二极管等组装成一个单元，然后根 据不同用途将几个单元电路组装在一个 外壳之内构成GTR模块。
目前生产的GTR模块可将多达6个互相绝 缘的单元电路做在同一模块内，可很方 便地组成三相桥式电路。
3. GTR的二次击穿现象
第2章 全控型电力电子器件
电力电子技术
D G S 50 40 ID /A 30 20 10
2)功率MOSFET的基本特征－输出特性
非 饱 和 区 饱和区
饱和
UGS =8V
UGS =7V
雪 崩 UGS一定时，ID近似为常数 区 非饱和
漏源电压增加时， 漏极电流不再增加；
UGS =6V
UGS =5V
UGS =4V 0 10 20 截止区 30 40 50 UGS =UT=3V
电力电子技术
1）GTR的结构和工作原理
图4-1 GTR的结构、电气图形符号和内部载流子的流动
a) 内部结构断面示意图 b) 电气图形符号 c) 内部载流子的流动
与普通的双极结型晶体管基本原理一样； 主要特性：耐压高、电流大、开关特性好；属电流控制型 器件； 电力电子技术
4. 1 电力晶体管
2）GTR的基本特性
Tc=125o
G + VGS
S
VDS
n-channel
a)
4
6 UGS /V
8
图4-23电力MOSFET电气符号和转移特性
a)电气图形符号
b)转移特性
1 UGS>UGS(th) 2 负温度系数，不存在二次击穿
电力电子技术
3）动态特性
开通时间ton＝延迟时间td ＋上升时间tr
关断时间toff＝存储时间ts ＋下降时间tf
1986年投入市场，是中小功率电力电子设备的主导器件。
继续提高电压和电流容量，以期再取代GTO的地位。
电力电子技术
4.4
绝缘栅双极晶体管
1) IGBT的结构和工作原理——N沟道IGBT
简化等效电路表明，IGBT是GTR与MOSFET组成的达林顿 结构，一个由MOSFET驱动的厚基区PNP晶体管。 三端器件：栅极G、集电极C和发射极E
电力电子器件的种类
电力电子器件的种类
电力电子器件的种类很多，按照不同方法可以分成不同类型。
一、按照能够被控制电路信号所控制的程度
1.半控型器件
通过控制信号只能控制其导通，不能控制其关断的电力电子器件。
主要是指晶闸管及其大部分派生器件。
2.全控型器件
通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。
目前最常用的是IGBT和Power MOSFET。
3.不可控器件
器件本身没有没有导通、关断控制功能，而是需要根据外电路条件决定其导通、关断状态的器件称为不可控器件。
电力二极管就是典型的不可控器件。
二、按照驱动信号的性质
1.电流驱动型
通过从控制端注入或者抽出电流来实现导通或者关断的控制。
代表性器件有晶闸管、门极可关断晶闸管、功率晶体管、IGBT等。
2.电压驱动型
仅通过在控制端和公共端之间施加一定的电压信号就可实现导通或者关断的控制。
代表性器件为MOSFET管和IGBT管。
3.脉冲触发型
通过在控制端施加一个电压或电流的脉冲信号来实现器件的开通或者关断的控制。
4.电平控制型
必须通过持续在控制端和公共端之间施加一定电平的电压或电流信号来使器件开通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉科技大学信息科学与工程学院
8
电力电子技术 (Power Electronics)
电力电子器件
正常工作时处于： 临界饱和状态
由于GTO处于临界饱和状态，用抽走阳极电流 的方法破坏临界饱和状态，能使器件关断。而晶 闸管导通之后，处于深度饱和状态，用抽走阳极 电流的方法不能使其关断。
武汉科技大学信息科学与工程学院
缺点：饱和管压降增加， 增大了导通损耗，同时 降低了管子工作速度。
武汉科技大学信息科学与工程学院
19
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
2.4.2 电力晶体管 GTR模块
它是将GTR管芯根据不同的用途将几个单元电 路集成在同一硅片上。
提高了器件的集成度、工 作的可靠性、性能/价格比， 同时也实现了小型轻量化。
电力电子器件
2020/12/13
2.4 典型全控型器件
20世纪80年代以来，信息电子技术与电力电子技 术在各自发展的基础上相结合——高频化、全控
型、采用集成电路制造工艺的电力电子器件，从
而将电力电子技术又带入了一个崭新时代
典型代表——门极可关断晶闸管、电力晶体管、 电力场效应晶体管、绝缘栅双极晶体管
延迟时间+上升时间：td + tr 储存时间+下降时间： ts + tf 尾部时间：tt
武汉科技大学信息科学与工程学院
13
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
4、主要参数
GTO有许多参数与晶闸管相同，这里只介绍一 些与晶闸管不同的参数。
（1）最大可关断阳极电流IATO(GTO的额定电流)
电力电子技术 (Power Electronics)
（1）开通过程
GTO 也 可 等 效 成 两 个 晶 体 管 P1N1P2 和 N1P2N2 互 连，GTO与晶闸管最大区别就是导通后回路增益 α1+α2数值不同，其中α1和α2分别为P1N1P2和N1P2N2 的共基极电流放大倍数。晶闸管的回路增益α1+α2 常 为 1.15左 右 ， 而 GTO 的 α1+α2 非 常 接 近 1。 因 而 GTO处于临界饱和状态。这为门极负脉冲关断阳极 电流提供有利条件。
23
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
2.4.2 电力晶体管
cGTR的主要参数：电压参数b最高电压额定值
e
GTR上电压超过规定值时会发生击穿。击穿电 压不仅和晶体管本身特性有关，还与外电路接法 有关。
击穿电压有多种：
武汉科技大学信息科学与工程学院
目前生产的GTR模块可将6 个相互绝缘的单元电路制在 同一个模块内，以便于组成 三相桥电路。
武汉科技大学信息科学与工程学院
20
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
2.4.2 电力晶体管
GTR的静态特性：在电力电子电路中，GTR工作在开
关状态，即工作在截止区或者饱和区。但GTR在开
武汉科技大学信息科学与工程学院
15
电力电子技术 (Power Electronics)
电力电子器件 2.4.2 电力晶体管
2020/12/13
c
1. GTR的结构和工作原理
b
电力晶体管 耐高电压、大电流的双极结型晶e体管
与普通的双极结型晶体管基本 原理是一样的。 主要特性是耐压高、电流大、 开关特性好。 通常采用至少由两个晶体管按 达林顿接法组成的单元结构。 采用集成电路工艺将许多这种 单元并联而成 。
本章小结及作业
武汉科技大学信息科学与工程学院
2
电力电子技术 (Power Electronics)
电力电子器件
2.4 典型全控型器件
2.4.1 门极可关断晶闸管 2.4.2 电力晶体管 2.4.3 电力场效应晶体管 2.4.4 绝缘栅双极晶体管
2020/12/13
武汉科技大学信息科学与工程学院
3
电力电子技术 (Power Electronics)
武汉科技大学信息科学与工程学院
10
电力电子器件
2020/12/13
电力电子技术 (Power Electronics)
GTO的关断特性
GTO的关断过程有三个不同的时间，即存储时 间ts、下降时间tf及尾部时间tt。 存储时间ts ：对应着从关断过程开始，到阳极电
流开始下降到90%IA为止的一段时间间隔。 下降时间tf ：对应着阳极电流迅速下降，阳极电
24
电力电子技术 (Power Electronics)
电力电子器件
2.4.2 电力晶体管
BC
BC
E
E
BC E
2020/12/13
BC E
BUcex 基极反偏
BUces 基极短路
BUceR 基极串电阻
BUceo 基极开路
BUCBO－发射极开路时，集－基极的击穿电压。 BUCEX－基极施加反偏压时，集－射极的击穿电压。 BUCES－基射极短路时，集－射极的击穿电压。 BUCER－基－射极间并联电阻时，基－射极的击穿电压。 BUCEO－基极开路时，集－射极的击穿电压。
实际使用时要留有裕量，只能用到IcM的一半 或稍多一点。
超过该额定值必将导致晶体管内部结构的烧 毁。 集电极连续直流电流额定值IC
集电极连续直流电流额定值是指只要保证结
温不超过允许的最高结温，晶体管允许连续通过 的直流电流值。
武汉科技大学信息科学与工程学院
26
电力电子技术 (Power Electronics)
的器件。和晶闸管不同的是：GTO内部是由许多四层
结构的小晶闸管并联而成，这些小晶闸管的门极和
阴极并联在一起，成为GTO元，而普通晶闸管是独立
元件结构。下图是GTO的结构示意图、等效电路和电
气符号。
N2 P2 N2 N1
P1 A
武汉科技大学信息科学与工程学院
6
电力电子器件
2、GTO的工作原理
2020/12/13
关断：经过储存时间ts和下降时间tf，二者之和 为关断时间toff。
减小导通时的饱和深度（工作在临界饱和或准
饱和区），或者增大基极抽取负电流Ib2的幅值和负 偏压，可加快关断速度。
武汉科技大学信息科学与工程学院
22
电力电子技术 (Power Electronics)
电力电子器件
GTR的动态特性
武汉科技大学信息科学与工程学院
电流过大时α1+α2稍大于1的条件可能被破坏，使器 件饱和程度加深，导致门极关断失败。。
（2）电流关断增益off(太小,GTO的主要缺点）
GTO的关断增益off为最大可关断阳极电流IATO与
门极负电流最大值IGM之比，通常只有5左右。
武汉科技大学信息科学与工程学院
14
电力电子技术 (Power Electronics)
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13

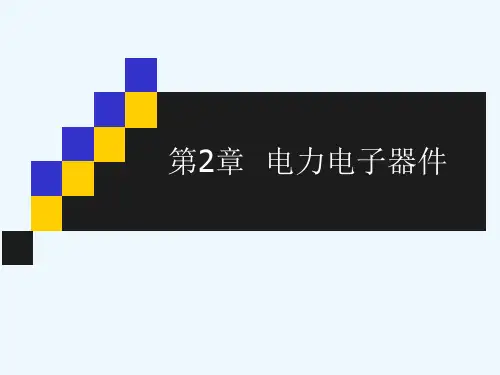

第2章 电力电子器件
武汉科技大学信息科学与工程学院
1
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
第一节 电力电子器件概述 第二节 不可控器件——电力二极管 第三节 半控型器件——晶闸管 第四节 典型全控型器件 第五节 其他新型电力电子器件 第六节 功率集成电路与集成电力电子模块
单管GTR的电流放大系数很小，通常为10左右。
武汉科技大学信息科学与工程学院
18
电力电子技术 (Power Electronics)
电力电子器件 2.4.2 电力晶体管
2020/12/13
达林顿GTR
达林顿结构的GTR是由两个或多个晶体管复合 而成。
优点：达林顿结构的GTR 电流放大倍数很大，可 以达到几十至几千倍。
关过程中，即在截止区和饱和区之间过渡时，一般
要经过放大区。
截止区
放大区
饱和区
21
武汉科技大学信息科学与工程学院
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
2.4.2 电力晶体管
动态特性
开通:经过延时时间td和上升时间tr，二者之和 为开通时间ton；增大ib的幅值并增大dib/dt，可 缩短延迟时间，同时可缩短上升时间。
武汉科技大学信息科学与工程学院
7
电力电子器件
2020/12/13
电力电子技术 (Power Electronics)
（2）关断过程
当GTO已处于导通状态时，对门极加负的关 断脉冲，形成负的IG，相当于将IC1的电流抽出， 使晶体管N1P2N2的基极电流减小，使IC2和IK随之 减小，IC2减小又使IA和IC1减小，这是一个正反馈 过程。当IC2和IC1的减小使α1+α2<1时，等效晶体 管N1P2N2和P1N1P2退出饱和，GTO不满足维持导 通条件，阳极电流下降到零而关断。
压不断上升和门极反电压开始建立的过程。
尾部时间tt ：则是指从阳极电流降到极小值时开 始，直到最终达到维持电流为止的时间。
武汉科技大学信息科学与工程学院
11
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
3、GTO的动态特性
开通过程：与普通晶闸管相同(td + tr) 关断过程：与普通晶闸管有所不同
武汉科技大学信息科学与工程学院
16
电力电子技术 (Power Electronics)
8
电力电子技术 (Power Electronics)
电力电子器件
正常工作时处于： 临界饱和状态
由于GTO处于临界饱和状态，用抽走阳极电流 的方法破坏临界饱和状态，能使器件关断。而晶 闸管导通之后，处于深度饱和状态，用抽走阳极 电流的方法不能使其关断。
武汉科技大学信息科学与工程学院
缺点：饱和管压降增加， 增大了导通损耗，同时 降低了管子工作速度。
武汉科技大学信息科学与工程学院
19
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
2.4.2 电力晶体管 GTR模块
它是将GTR管芯根据不同的用途将几个单元电 路集成在同一硅片上。
提高了器件的集成度、工 作的可靠性、性能/价格比， 同时也实现了小型轻量化。
电力电子器件
2020/12/13
2.4 典型全控型器件
20世纪80年代以来，信息电子技术与电力电子技 术在各自发展的基础上相结合——高频化、全控
型、采用集成电路制造工艺的电力电子器件，从
而将电力电子技术又带入了一个崭新时代
典型代表——门极可关断晶闸管、电力晶体管、 电力场效应晶体管、绝缘栅双极晶体管
延迟时间+上升时间：td + tr 储存时间+下降时间： ts + tf 尾部时间：tt
武汉科技大学信息科学与工程学院
13
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
4、主要参数
GTO有许多参数与晶闸管相同，这里只介绍一 些与晶闸管不同的参数。
（1）最大可关断阳极电流IATO(GTO的额定电流)
电力电子技术 (Power Electronics)
（1）开通过程
GTO 也 可 等 效 成 两 个 晶 体 管 P1N1P2 和 N1P2N2 互 连，GTO与晶闸管最大区别就是导通后回路增益 α1+α2数值不同，其中α1和α2分别为P1N1P2和N1P2N2 的共基极电流放大倍数。晶闸管的回路增益α1+α2 常 为 1.15左 右 ， 而 GTO 的 α1+α2 非 常 接 近 1。 因 而 GTO处于临界饱和状态。这为门极负脉冲关断阳极 电流提供有利条件。
23
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
2.4.2 电力晶体管
cGTR的主要参数：电压参数b最高电压额定值
e
GTR上电压超过规定值时会发生击穿。击穿电 压不仅和晶体管本身特性有关，还与外电路接法 有关。
击穿电压有多种：
武汉科技大学信息科学与工程学院
目前生产的GTR模块可将6 个相互绝缘的单元电路制在 同一个模块内，以便于组成 三相桥电路。
武汉科技大学信息科学与工程学院
20
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
2.4.2 电力晶体管
GTR的静态特性：在电力电子电路中，GTR工作在开
关状态，即工作在截止区或者饱和区。但GTR在开
武汉科技大学信息科学与工程学院
15
电力电子技术 (Power Electronics)
电力电子器件 2.4.2 电力晶体管
2020/12/13
c
1. GTR的结构和工作原理
b
电力晶体管 耐高电压、大电流的双极结型晶e体管
与普通的双极结型晶体管基本 原理是一样的。 主要特性是耐压高、电流大、 开关特性好。 通常采用至少由两个晶体管按 达林顿接法组成的单元结构。 采用集成电路工艺将许多这种 单元并联而成 。
本章小结及作业
武汉科技大学信息科学与工程学院
2
电力电子技术 (Power Electronics)
电力电子器件
2.4 典型全控型器件
2.4.1 门极可关断晶闸管 2.4.2 电力晶体管 2.4.3 电力场效应晶体管 2.4.4 绝缘栅双极晶体管
2020/12/13
武汉科技大学信息科学与工程学院
3
电力电子技术 (Power Electronics)
武汉科技大学信息科学与工程学院
10
电力电子器件
2020/12/13
电力电子技术 (Power Electronics)
GTO的关断特性
GTO的关断过程有三个不同的时间，即存储时 间ts、下降时间tf及尾部时间tt。 存储时间ts ：对应着从关断过程开始，到阳极电
流开始下降到90%IA为止的一段时间间隔。 下降时间tf ：对应着阳极电流迅速下降，阳极电
24
电力电子技术 (Power Electronics)
电力电子器件
2.4.2 电力晶体管
BC
BC
E
E
BC E
2020/12/13
BC E
BUcex 基极反偏
BUces 基极短路
BUceR 基极串电阻
BUceo 基极开路
BUCBO－发射极开路时，集－基极的击穿电压。 BUCEX－基极施加反偏压时，集－射极的击穿电压。 BUCES－基射极短路时，集－射极的击穿电压。 BUCER－基－射极间并联电阻时，基－射极的击穿电压。 BUCEO－基极开路时，集－射极的击穿电压。
实际使用时要留有裕量，只能用到IcM的一半 或稍多一点。
超过该额定值必将导致晶体管内部结构的烧 毁。 集电极连续直流电流额定值IC
集电极连续直流电流额定值是指只要保证结
温不超过允许的最高结温，晶体管允许连续通过 的直流电流值。
武汉科技大学信息科学与工程学院
26
电力电子技术 (Power Electronics)
的器件。和晶闸管不同的是：GTO内部是由许多四层
结构的小晶闸管并联而成，这些小晶闸管的门极和
阴极并联在一起，成为GTO元，而普通晶闸管是独立
元件结构。下图是GTO的结构示意图、等效电路和电
气符号。
N2 P2 N2 N1
P1 A
武汉科技大学信息科学与工程学院
6
电力电子器件
2、GTO的工作原理
2020/12/13
关断：经过储存时间ts和下降时间tf，二者之和 为关断时间toff。
减小导通时的饱和深度（工作在临界饱和或准
饱和区），或者增大基极抽取负电流Ib2的幅值和负 偏压，可加快关断速度。
武汉科技大学信息科学与工程学院
22
电力电子技术 (Power Electronics)
电力电子器件
GTR的动态特性
武汉科技大学信息科学与工程学院
电流过大时α1+α2稍大于1的条件可能被破坏，使器 件饱和程度加深，导致门极关断失败。。
（2）电流关断增益off(太小,GTO的主要缺点）
GTO的关断增益off为最大可关断阳极电流IATO与
门极负电流最大值IGM之比，通常只有5左右。
武汉科技大学信息科学与工程学院
14
电力电子技术 (Power Electronics)
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
第2章 电力电子器件
武汉科技大学信息科学与工程学院
1
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
第一节 电力电子器件概述 第二节 不可控器件——电力二极管 第三节 半控型器件——晶闸管 第四节 典型全控型器件 第五节 其他新型电力电子器件 第六节 功率集成电路与集成电力电子模块
单管GTR的电流放大系数很小，通常为10左右。
武汉科技大学信息科学与工程学院
18
电力电子技术 (Power Electronics)
电力电子器件 2.4.2 电力晶体管
2020/12/13
达林顿GTR
达林顿结构的GTR是由两个或多个晶体管复合 而成。
优点：达林顿结构的GTR 电流放大倍数很大，可 以达到几十至几千倍。
关过程中，即在截止区和饱和区之间过渡时，一般
要经过放大区。
截止区
放大区
饱和区
21
武汉科技大学信息科学与工程学院
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
2.4.2 电力晶体管
动态特性
开通:经过延时时间td和上升时间tr，二者之和 为开通时间ton；增大ib的幅值并增大dib/dt，可 缩短延迟时间，同时可缩短上升时间。
武汉科技大学信息科学与工程学院
7
电力电子器件
2020/12/13
电力电子技术 (Power Electronics)
（2）关断过程
当GTO已处于导通状态时，对门极加负的关 断脉冲，形成负的IG，相当于将IC1的电流抽出， 使晶体管N1P2N2的基极电流减小，使IC2和IK随之 减小，IC2减小又使IA和IC1减小，这是一个正反馈 过程。当IC2和IC1的减小使α1+α2<1时，等效晶体 管N1P2N2和P1N1P2退出饱和，GTO不满足维持导 通条件，阳极电流下降到零而关断。
压不断上升和门极反电压开始建立的过程。
尾部时间tt ：则是指从阳极电流降到极小值时开 始，直到最终达到维持电流为止的时间。
武汉科技大学信息科学与工程学院
11
电力电子技术 (Power Electronics)
电力电子器件
2020/12/13
3、GTO的动态特性
开通过程：与普通晶闸管相同(td + tr) 关断过程：与普通晶闸管有所不同
武汉科技大学信息科学与工程学院
16
电力电子技术 (Power Electronics)
