C5610塔式起重机，是我厂按最新标准JG/T5037-93《塔式起重机分类》标准设计的新型塔式起重机。
C5610塔机为水平臂架，小车变幅，上回转自升式等多用途塔机。该机的特点有：

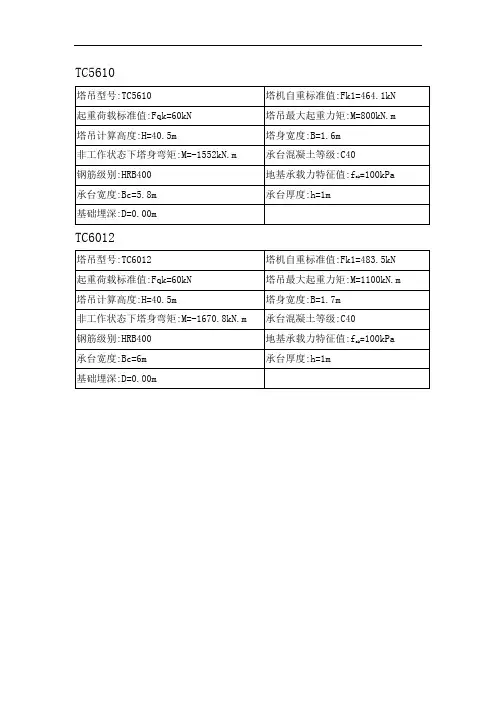

1.最大工作幅度56m，最大起升高度160m。最大起重量为6T,起重力矩为63T·M,最大起重力矩为85 T·M.主要性能参数详见表9-2。
上支座为板壳结构，其左、右两侧均安装回转机构的法兰盘，上支座设有工作平台，工作平台的前端，焊有司机室联接的支耳，后方设有回转限位器的支座。上支座的上平面通过16个10. 9级的M30的高强度螺栓与回转塔身联接。
1.5.32吊装回转支承总成（见图1.5.3-2）
工作压力
20MPa
平衡重
臂长 （m）
重量 （t）
50
12.7
56
14.5
总功率
34.7kw (不包括顶升系统)
工作温度
-20℃~40℃
第一篇塔机的安装
第一章立塔
1.1 引言
用户应熟读本章说明，以便正确迅速架设塔机，达到可顶升加节的目的。立塔时需用一台轮胎吊或25T汽车吊。如能合理安排立塔人员，妥善协调各种安装和组装步骤，来往通道及组装现场之间的关系，则能将使用汽车吊的时间减至最少。
回转机构
转速
电机型号
功率
电机转速
0.6r/min
(YZR132M—6)×2
3.7×2
903r/min
牵引机构
绳速
电机型号
功率
电机转速
42/21m/min
YDEJ132S—4/8
3.3/2.2
1440/710r/min
顶升机构
顶升速度
电机型号
功率
电机转速
0.7 m/min
Y112M—4
5.5kw
1440r/min
o. 顶升过程中，严禁旋转起重臂或开动小车以及使吊钩起升和放下。
