实验29 综合组网 - 1 - 实验29 综合组网

实验任务一：内网部署 步骤一：总部内网部署 第1步： 按照前期的命名规划及端口描述个给每台设备命名并添加端口描述，此处只给出单台设备的命名及端口描述，命令如下：

[H3C]sysname BJ-MSR3020-0 进入互连端口，按照设计要求添加端口描述 [BJ-MSR3020-0] interface GigabitEthernet0/0 [BJ-MSR3020-0-GigabitEthernet0/0] description Link-To-BJ-S5626-0-G1/0/1 第2步： 配置核心交换机与服务器区交换机的端口聚合，参与聚合的端口为G1/0/2与G1/0/3，使用基于手工方式的链路聚合。具体配置如下：

核心交换机BJ-S5626C-0配置： 创建手工聚合组1 [BJ-S5626C-0]link-aggregation group 1 mode manual 将G1/0/2和G1/0/3加入聚合组1 [BJ-S5626C-0] interface GigabitEthernet 1/0/2 [BJ-S5626C-0-GigabitEthernet1/0/2] port link-aggregation group 1 [BJ-S5626C-0-GigabitEthernet1/0/2] interface GigabitEthernet 1/0/3 [BJ-S5626C-0-GigabitEthernet1/0/3] port link-aggregation group 1

服务器区交换机BJ-S5116P-0配置： 创建手工聚合组1 [BJ-S5116P-0]link-aggregation group 1 mode manual 将G1/0/1和G1/0/2加入聚合组1 [BJ-S5116P-0] interface GigabitEthernet 1/0/1 实验29 综合组网 - 2 - [BJ-S5116P-0-GigabitEthernet1/0/1] port link-aggregation group 1 [BJ-S5116P-0-GigabitEthernet1/0/1] interface GigabitEthernet 1/02 [BJ-S5116P-0-GigabitEthernet1/0/2] port link-aggregation group 1 查看端口聚合摘要信息，验证链路聚合是否成功 dis link-aggregation summary Aggregation Group Type:D -- Dynamic, S -- Static , M -- Manual Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing Actor ID: 0x8000, 000f-e254-49d5 AL AL Partner ID Select Unselect Share Master ID Type Ports Ports Type Port --------------------------------------------------------------------------------------------------------- 1 M none 2 0 Shar GigabitEthernet 1/0/1

第3步： 根据前期的VLAN及端口分配规划，在各接入交换机上配置VLAN，并将上行接口配置为Trunk链路，允许相关VLAN通过。本步骤以BJ-S3152TP-0为例演示如何配置。

创建VLAN 10 [BJ-S3152TP-0]vlan 10 将E1/0/1到E1/0/30端口分配给VLAN 10 [BJ-S3152TP-0-vlan10]port e1/0/1 to e1/0/30 创建VLAN 20 [BJ-S3152TP-0-vlan10]vlan 20 将E1/0/31到E1/0/48端口分配给VLAN 20 [BJ-S3152TP-0-vlan10]port e1/0/31 to e1/0/48 进入上行端口G1/1/1 [BJ-S3152TP-0-vlan10]int g1/1/1 设置上行端口类型为Trunk [BJ-S3152TP-0-GigabitEthernet1/1/1] port link-type trunk 设置上行G1/1/1端口允许 VLAN 10、VLAN 20通过 [BJ-S3152TP-0-GigabitEthernet1/1/1] port trunk permit trunk vlan 10 20 第4步： 为了让VLAN之间能够通信，在核心交换机BJ-S5626C-0上为每个VLAN配置IP地址，启动VLAN间路由功能，具体IP地址见前期规划。

进入VLAN 10的三层虚接口 实验29 综合组网 - 3 - [BJ-S5626C-0]int vlan 10 为VLAN 10三层接口配置IP地址 [BJ-S5626C-0-Vlan-interface10]ip add 192.168.1.254 24 进入VLAN 20的三层虚接口 [BJ-S5626C-0-Vlan-interface10]int vlan 20 为VLAN 20三层接口配置IP地址 [BJ-S5626C-0-Vlan-interface20]ip add 192.168.2.254 24 进入VLAN 30的三层虚接口 [BJ-S5626C-0-Vlan-interface20]int vlan 30 为VLAN 30三层接口配置IP地址 [BJ-S5626C-0-Vlan-interface30]ip add 192.168.3.254 24 进入VLAN 40的三层虚接口 [BJ-S5626C-0-Vlan-interface30]int vlan 40 为VLAN 40三层接口配置IP地址 [BJ-S5626C-0-Vlan-interface40]ip add 192.168.4.254 24 进入VLAN 50的三层虚接口 [BJ-S5626C-0-Vlan-interface40]int vlan 50 为VLAN 50三层接口配置IP地址 [BJ-S5626C-0-Vlan-interface50]ip add 192.168.0.1 30 以上配置完成之后，可以通过ping命令验证前期的配置是否正确，验证的方法是将PC机接入任意一个VLAN，将PC机的IP地址修改为所在VLAN的IP地址。

第5步： 配置DHCP协议 开启DHCP功能 [BJ-S5626C-0]dhcp enable 创建VLAN 10 对应的DHCP地址池 [BJ-S5626C-0]dhcp server ip-pool vlan10 配置VLAN 10地址池动态分配的地址范围 实验29 综合组网 - 4 - [BJ-S5626C-0-dhcp-pool-vlan10]network 192.168.1.0 mask 255.255.255.0 指定为VLAN 10内客户端分配的的网关地址 [BJ-S5626C-0-dhcp-pool-vlan10]gateway-list 192.168.1.254 指定为VLAN 10内客户端分配的DNS服务器地址 [BJ-S5626C-0-dhcp-pool-vlan10]dns-list 202.102.99.68 [BJ-S5626C-0-dhcp-pool-vlan10]quit 创建VLAN 20 对应的DHCP地址池 [BJ-S5626C-0]dhcp server ip-pool vlan20 配置VLAN 20地址池动态分配的地址范围 [BJ-S5626C-0-dhcp-pool-vlan20]network 192.168.2.0 mask 255.255.255.0 指定为VLAN 20内客户端分配的DNS服务器地址 [BJ-S5626C-0-dhcp-pool-vlan20]dns-list 202.102.99.68 指定为VLAN 20内客户端分配的的网关地址 [BJ-S5626C-0-dhcp-pool-vlan20]gateway-list 192.168.2.254 [BJ-S5626C-0-dhcp-pool-vlan20]quit 创建VLAN 30 对应的DHCP地址池 [BJ-S5626C-0]dhcp server ip-pool vlan30 配置VLAN 30地址池动态分配的地址范围 [BJ-S5626C-0-dhcp-pool-vlan30]network 192.168.3.0 mask 255.255.255.0 指定为VLAN 30内客户端分配的的网关地址 [BJ-S5626C-0-dhcp-pool-vlan30]gateway-list 192.168.3.254 指定为VLAN 30内客户端分配的DNS服务器地址 [BJ-S5626C-0-dhcp-pool-vlan30]dns-list 202.102.99.68 [BJ-S5626C-0-dhcp-pool-vlan30]quit 配置DHCP地址池中不参与自动分配的IP地址（网关地址） [BJ-S5626C-0]dhcp server forbidden-ip 192.168.1.254 [BJ-S5626C-0]dhcp server forbidden-ip 192.168.2.254

合集下载

组网复习资料

组网复习资料

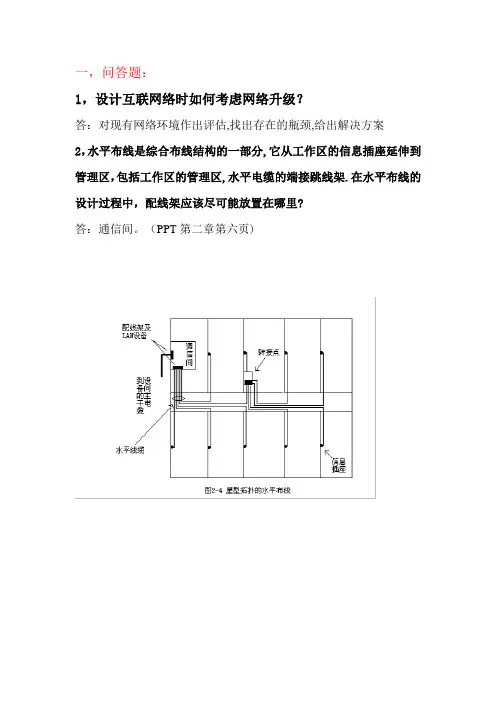

一，问答题：1，设计互联网络时如何考虑网络升级？答：对现有网络环境作出评估,找出存在的瓶颈,给出解决方案2，水平布线是综合布线结构的一部分,它从工作区的信息插座延伸到管理区，包括工作区的管理区,水平电缆的端接跳线架.在水平布线的设计过程中，配线架应该尽可能放置在哪里?答：通信间。

（PPT第二章第六页)3,简述内部网关路由选择协议是如何实现负载平衡的？答:IGRP能配置成在到同一目的地有多达 4个不相等开销路径上进行复杂平衡调度。

这个特点叫做不相等开销复杂平衡调度，可以用 variance命令设置。

缺省时，路由器在 4个相等开销路径上进行负载平衡.variance命令使你能够定义一条备用路径能被使用和正被使用于负载平衡时性能坏的程度。

4，简述边界网关协议是如何实现路由聚合的？答：路由聚合一般在网络的边界，把多条路由汇总成一条，前提这些路由条目是可以被汇总的。

汇总的网段必须是连续的,无类的路由。

5，设计互联网络时，何时利用静态路由？答：一，用于网段较小并且带宽不高的小网络，如wan链路。

二，使用静态路由的另一个好处是网络安全保密性高.因此,网络出于安全方面的考虑也可以采用静态路由。

6，如何检查路由器的接口是否正常工作,路由协议是否正常工作？答：执行show ip interface briefShow ip router /show ip protocols7,如何检查ATM网络模块是否安装,并正常工作？8，如果设计的网络连不通,应该检查哪些问题？答：先检查物理层，看线缆是否有问题，再ping默认网关，确保与子网退出之间的连通正常。

最后，使用tracetouter查看第三层网络中的什么地方出现问题。

9,设计互联网络时如何考虑使用分层模型？一般分层可以参考TCP/IP。

或者就是接入层,分布层，核心层来部署10，如何检查路由器使用的路由协议？show ip route11，举例说明单向路由再分配以及双向路由再分配？(PDF11章)12,OSPF适合哪几种类型的网络？13，说明路由协议实现负载平衡的主要优点和缺点?14，解释正规表达式含义?是指一个用来描述或者匹配一系列符合某个句法规则的字符串的单个字符串15，如果路由器之间互联网络不能联通，如何检查路由器的相关配置？Show和debug命令来检查路由器的接口有没有down，之间的二层协议是否正确，IP地址配置是否正确，时钟频率是否正确。

智慧家庭网络工程师考试模拟题(含答案)

智慧家庭网络工程师考试模拟题(含答案)

智慧家庭网络工程师考试模拟题（含答案）一、单选题（共71题，每题1分，共71分）1.宽带测速中，实际测速速率达到签约带宽的（）以上即可视为达标。

A、0.6B、0.9C、0.7D、0.8正确答案：B2.测试区域无线信号场强+55dbm，周围无其他wifi信号，测试速率只有实际带宽的百分之40，要解决什么问题（）A、干扰B、提高带宽C、终端性能D、组网设备性能正确答案：C3.iHGU设备注册成功，但是无法上网可能有什么问题？A、宽带密码错误B、WIFI功能故障C、RMS终端管理平台瘫痪D、光缆中断正确答案：A4.一条装移动宽带下面可安装多少门家庭IMS固话？A、3B、2C、无限制D、1正确答案：D5.POE面板的连接方式，以下哪项是正确的？A、网线直接连接至网关LAN口B、网线接路由器LAN口C、网线连接POE交换机LAN口正确答案：C6.利用支路板的各项自环功能来隔离设备故障和连接故障时，要判断是设备故障，应用（）功能；要判断是连接电缆故障，应用()功能。

1.外环回2.内换回3.不环回4.清楚环回A、1、3B、4、2C、2、1D、1、2正确答案：C7.电力猫（PLC）设备操作简单，但是在组网应用中存在一个问题对稳定性有较大影响，请问是什么问题（）A、价格贵B、缺少访问控制C、共享介质D、易受大功率电器影响正确答案：D8.目前使用的光纤一般是（）光纤。

A、阶跃型单模光纤B、阶跃型多模光纤C、渐变型多模光纤D、渐变型单模光纤正确答案：A9.用剥纤钳去除表层的覆层，预留约30-40mm,需要用什么进行擦拭光纤？A、酒精棉B、手C、餐巾纸D、抹布正确答案：A10.在网络中，LAN表示A、因特网B、局域网C、城域网D、广域网正确答案：B11.在TCP/IP参考模型中，实现进程之间端到端通信的是A、互联层B、传输层C、表示层D、物理层正确答案：B12.对于智能家庭网关设备，优选放置在客厅等开放的空间内，保证设备安装在距离地面（）高度上，提升WIFI信号覆盖。

W3L600021 BGP路由属性 教师参考

W3L600021 BGP路由属性 教师参考

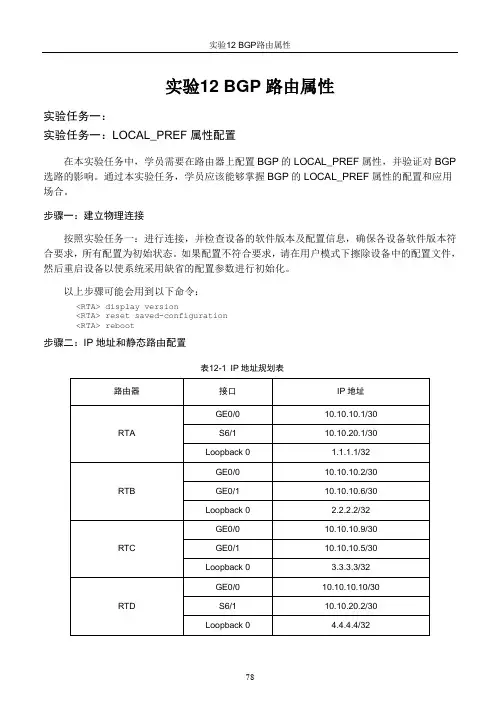

实验12 BGP路由属性实验任务一：LOCAL_PREF属性配置在本实验任务中，学员需要在路由器上配置BGP的LOCAL_PREF属性，并验证对BGP 选路的影响。
