(淄博专版)2019届中考物理 第十四、十五章 电功率 安全用电真题演练

  • 格式：doc
  • 大小：543.05 KB
  • 文档页数：10

精 品 试 卷 推荐下载 第十四、十五章 电功率 安全用电真题演练

1．(2017·淄博中考)关于家庭电路和安全用电的说法正确的是( ) A．电路中出现“跳闸”现象，一定是过载引起的 B．正常使用试电笔检测线路时，氖管一定发光 C．正常使用试电笔检测线路时，一定没有电流通过人体 D．控制电灯的开关一定要接在火线和灯泡之间 2．(2016·淄博中考)安全用电越来越被人们所重视，以下符合安全用电要求的做法是( ) A．用湿手插拔电热器的插头 B．多个大功率用电器同时用一个插座 C．家庭电路中，把开关接在零线和灯泡之间 D．使用试电笔时，手指触碰笔尾的金属帽 3．(2014·淄博中考)防范触电事故最重要的是要有安全用电意识，遵守安全用电原则。下列做法不符合安全用电原则的是( ) A．控制电灯的开关应接在火线和电灯之间 B．用湿布擦拭正在工作的用电器 C．发现家用电器或电线着火时，先切断电源再灭火 D．使用螺丝刀形试电笔时，手指要按住上端的金属帽，用笔尖接触被测的导线 4.(2018·淄博中考)如图所示，电源电压不变，只闭合开关S1，灯泡L发光，电压表有示数；再闭合开关S2，电路中出现的情况是( ) A．电压表的示数变小 B．电路的总电阻不变 C．灯泡L的亮度不变 D．电路的总功率变大 5．(2015·淄博中考)如图所示，电源电压保持不变，热敏电阻R2的阻值随温度的升高而减小。闭合开关，当温度降低时( )

A．电压表示数变大，电路消耗的总功率变大 B．电压表示数变大，电路消耗的总功率变小 C．电压表示数变小，电路消耗的总功率变大 精 品 试 卷 推荐下载 D．电压表示数变小，电路消耗的总功率变小

6．(2014·淄博中考)如图所示，将两只额定电压相同的小灯泡L1、L2串联在电路中，闭合开关后，发现灯L1较暗，灯L2较亮，其原因是( )

A．灯L2的电流较小 B．灯L2的电阻较小 C．灯L2的额定功率较小 D．灯L2的额定功率较大 7．(2015·淄博中考)甲、乙两只灯泡，其I­U关系图像如图所示。现将甲、乙两灯串联在电路中，当甲灯两端的电压为2 V时，乙灯消耗的功率是( )

A．1.2 W B．0.8 W C．2 W D．3 W 8．(2018·深圳中考)如图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如图乙所示，下列说法错误的是( )

A．电源电压是6 V B．R2的最大阻值是20 Ω C．R1的电阻是10 Ω D．当滑片P移动到中点时，10 s内电流通过R1产生的热量是18 J 9．(2015·淄博中考)小莉家刚买了一台空调，安装时空调应与其他用电器________(选填“串联”或精 品 试 卷 推荐下载 “并联”)，空调的金属外壳应该________。空调正常工作时，小莉把电水壶接入电路，家里的空气开关

“跳闸”了，原因可能是发生了短路或________。 10．(2016·淄博中考)如图所示是某电能表表盘的部分数据(imp表示电能表指示灯闪烁的次数)。当电路中某用电器单独工作6 min时，电能表指示灯闪烁了320次，则该用电器消耗的电能是__________kW·h，它的功率是______________W。 单相电子式电能表 00S879 3 200 imp/(kW·h) 220 V 5(20) A 50 Hz

11．(2017·淄博中考)标有“6 V 3 W”的小灯泡正常发光时的电流是__________A，将小灯泡和一个10 Ω的定值电阻串联接在电压为8 V的电源上，此时电路中的电流是0.4 A，则定值电阻两端的电压是______V，小灯泡的实际功率是__________W。 12．(2018·遂宁中考)如图甲所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从一端移到另一端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则定值电阻R0的阻值为________Ω；当滑动变阻器接入电路阻值分别为14R和R时，电路消耗的总功率为P1、P2，则P1∶P2＝________。

13．(2016·淄博中考)电热器是利用电流的__________来工作的。某发热元件的阻值为420 Ω，通过的电流为1 A，通电10 min产生的热量是____________________J，这些热量能使2 kg的冷水温度升高________℃。[水的比热容为4.2×103 J/(kg·℃)] 14．(2014·淄博中考)夏日夜晚，蚊子的叫声令人难以入眠。小强根据蚊子在夜间具有趋光性的特点，自制灭蚊灯，他用窗纱做成灯罩罩住小灯泡，在灯罩上涂粘胶，当小灯泡发光时，飞来的蚊子就会被粘住。 小强欲测量小灯泡的额定功率，观察小灯泡的额定电压为3.8 V。 精 品 试 卷 推荐下载 (1)请在图甲中画出导线，完成电路连接。 (2)连接电路时，开关应________，滑片应置于滑动变阻器的______(选填“左”或“右”)端。 (3)闭合开关后，灯泡不亮，电压表有示数，且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是________________________________。 (4)排除故障后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为额定电压，此时电流表的示数如图乙所示，算出小灯泡的额定功率为______________。 15．(2015·淄博中考节选)小明利用如图所示的装置，探究电流通过导体时产生热量的多少与电阻大小的关系：在两个相同的烧瓶中盛着质量和温度都相同的煤油，煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝，电阻比较小，乙烧瓶中的金属丝是镍铬合金丝，电阻比较大。

(1)通电一段时间后，小明发现______烧瓶中温度计的示数大，表明其他条件相同时，导体的电阻越______，产生的热量越多。 (2)本实验使用了控制变量的科学方法：通过两段金属丝串联的方式，控制____________及____________相同；还使用了转换的科学方法：把导体产生热量的多少转换为____________________。为了保证这种精 品 试 卷 推荐下载 转换的科学性，实验中采取的措施是______________________________________。

16．(2018·淄博中考)如图甲所示电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器，闭合开关S，移动滑片P，滑动变阻器消耗的电功率与电流关系的图像如图乙所示。求： (1)滑动变阻器的最大阻值； (2)R0的阻值和电源电压。

17．(2016·淄博中考)如图所示，小灯泡L标有“2.5 V 1.5 W”的字样，电源电压6 V保持不变，R2为定值电阻。

(1)开关S、S1、S2都闭合时，R2消耗的电功率为3 W，求R2的阻值； (2)闭合S，断开S1、S2，移动滑动变阻器的滑片P使小灯泡正常发光，求此时滑动变阻器接入电路的电阻值(计算结果保留整数)。 精 品 试 卷 推荐下载 18．(2015·淄博中考)为了让鱼缸内的热带鱼有一个适合的生活环境，小强用一只“220 V 300 W”的加热棒给鱼缸内的水加热。当水温升到设定值30 ℃时加热棒自动停止工作，待水温自然冷却到20 ℃时加热棒自动开始加热，周而复始。每次加热期间损失20%的热量，鱼缸内水的质量始终保持为40 kg。[计算结果保留一位小数，c水＝4.2×103 J/(kg·℃)] (1)正常工作时，通过加热棒的电流是多少？ (2)额定电压下，加热棒每次工作的时间是多少分钟？

19．(2014·淄博中考)小明买了一把电水壶，其样式和铭牌如下： 精 品 试 卷

推荐下载 (1)关于电水壶安全使用的注意事项，下列说法不正确的是______。 A．注水时，水位不超过电水壶的最高水位线 B．要使用三孔插座 C．电水壶工作时，身体不可靠近壶嘴 D．为了清洁卫生，把壶身和底座放进清水中清洗 (2)小明向壶中加入2 kg水，电水壶在正常工作时将水烧至沸腾用了7 min(标准大气压下)，已知水的初温为20 ℃。求： ①电水壶的电阻； ②水吸收的热量； ③电水壶烧水的热效率。

参考答案 1．D 2.D 3.B 4.D 5.D 6.C 7.A 8.D 9．并联 接地 过载 10．0.1 1 000 11．0.5 4 1.6 12．40 2∶1 精 品 试 卷 推荐下载 13．热效应 2.52×105 30

14．(1)如图所示

(2)断开 左 (3)小灯泡断路(或灯泡接触不良) (4)1.9 W 15．(1)乙 大 (2)电流大小 通电时间 温度计示数的变化 两个烧瓶中的煤油质量和初始温度相同 16．解：(1)当滑动变阻器移至阻值最大的位置时，电路中的电流最小为0.2 A， 由题图乙可知滑动变阻器两端的电压： UR′＝PR′IR′＝1.2 W0.2 A＝6 V，

此时滑动变阻器的阻值最大， R最大＝UR′IR′＝6 V0.2 A＝30 Ω。

(2)根据图像可知当滑动变阻器功率为1.6 W时，通过的电流为0.4 A，则滑动变阻器两端的电压： UR＝PRIR＝1.6 W0.4 A＝4 V，

滑动变阻器滑片移动过程中电源电压保持不变， 则U总＝0.4 A×R0＋4 V，① U总＝0.2 A×R0＋6 V，②

由①②解得U总＝8 V，R0＝10 Ω。 答：(1)滑动变阻器的最大阻值为30 Ω。 (2)R0的阻值为10 Ω；电源电压为8 V。 17．解：(1)开关S、S1、S2都闭合时，R1与R2并联，因并联电路中各支路两端的电压相等，所以由P＝U2R可得，R2的阻值：R2＝U2P2＝（6 V）23 W＝12 Ω。 (2)闭合S，断开S1、S2时，R1与L串联，因串联电路中总电压等于各部分电压之和，且小灯泡正常发光，所以R1两端的电压：

合集下载

2019年中考物理试题专题训练——测量小灯泡的电功率实验专题（含答案）

2019年中考物理试题专题训练——测量小灯泡的电功率实验专题（含答案）

2019年中考物理试题专题训练一一测量小灯泡的电功率实验专题1.（2019孝感，15）某班同学分成两个小组做了以下不同的实验：（1）第一小组观察小灯泡的亮度与实际功率的关系，小灯泡的额定电压为2.5V实物电略连接如图所示。

①开关闭合后，会发现（选填“电压表”或“电流表"）的指针反偏；②将错误连接改正后，闭合开关，调节滑动变阻器，使电压表的示数为0.2V时，发现灯泡不亮，你认为其原因是（填写选项前的字母序号）A：小灯泡断路B：小灯泡的实际功率太小③继续调节滑动变阻器，使电压表的示数为2.5V,灯泡正常发光，电流表的示数为0.30A；再调节滑动变阻器使电压表的示数达到3.0V,灯泡强烈发光，此时灯泡的实际功率（选填“小于”或“等于”或“大于”）1.08Wo（2）第二小组测量额定电压为3.8V的小灯泡的额定功率，采用如甲所示的电路图，其中电源电为4.5V,R=10Q…①闭合开关，调节滑动变阻器的滑片，使电流表的示数为A,灯泡正常发光；②保持滑动变阻器滑片的位置不变，断开开关，将电流表改接到灯泡所在的支路，与灯泡串联，闭合开关后，电流表的示数如图乙所示，则此时通过灯泡的电流为A；③灯泡的额定功率为Wo2.（2019毕节，22）在“测量小灯泡的电功率”的实验中，实验室提供的器材有：小灯泡（额定电压为2.5V,正常发光时灯丝电阻约为9Q）、电源（电压恒为6V）、电流表、电压表、滑动变阻器、开关各一个，导线若干。

图1ARB(1)小杨同学检查器材完好后，按图1所示的电路图连接电路，闭合开关前，滑动变阻器的滑片P应置于(选填“A”或“B”)端。

(2)当闭合开关时，发现电流表指针偏转情况如图2所示，造成这种现象的原因是0(3)小杨同学纠正了错误，正确连接好电路，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，请分析出现这种现象的原因是(4)为测量小灯泡的额定功率，接下来的操作应该是调节滑动变阻器，,读出并记录电流表的示数。

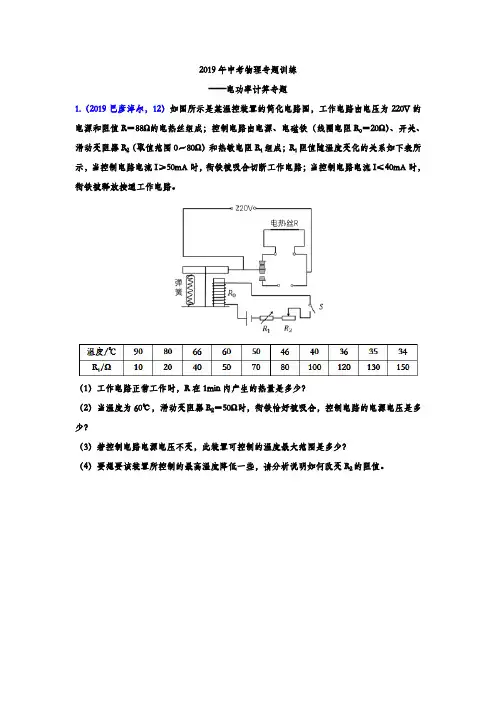

2019年中考物理试题专题训练——电功率计算专题(word版含答案)(word文档良心出品)

2019年中考物理试题专题训练——电功率计算专题(word版含答案)(word文档良心出品)

2019年中考物理专题训练——电功率计算专题1.（2019巴彦淖尔，12）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。

（1）工作电路正常工作时，R在1min内产生的热量是多少？（2）当温度为60℃，滑动变阻器R2＝50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？（4）要想要该装置所控制的最高温度降低一些，请分析说明如何改变R2的阻值。

2.（2019通辽，25）有一台热水器，内部简化电路如图所示，R1和R2均为电热丝。

R1=88Ω，R2=22Ω。

（1）如何控制S1和S2，使热水器处于高温挡；（2）求低温挡正常工作5min电热丝产生的热量；（3）求中温挡正常工作时热水器的功率。

3.（2019黔东南，21）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。

（1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数；（3）当闭合开关S1、S2、S时，通电100s，求整个电路消耗的电能。

4.（2019辽阳，27）图甲是两档空气炸锅，图乙是其内部简化电路，R1、R2均为发热体，将开关S分别置于1、2两位置时，空气炸锅处于不同的档位，已知两档空气炸锅的高温档功率为900W，R2阻值为96.8Ω，求：（1）发热体R1的阻值是多少？（2 ）空气炸锅一次性可装入200g牛柳，若将这些牛柳从40℃加热到190℃，牛柳需要吸收多少热量？[c牛柳=3×103J/ (kg·℃）］（3）不计热量损失，用高温档将200g牛柳从40℃加热到190℃，需要多长时间？5.（2019湘潭，32）如图1所示为某实验室的自动除湿器，除湿器中的压缩机是整个系统的核心，除湿器的动力，全部由压缩机来提供。

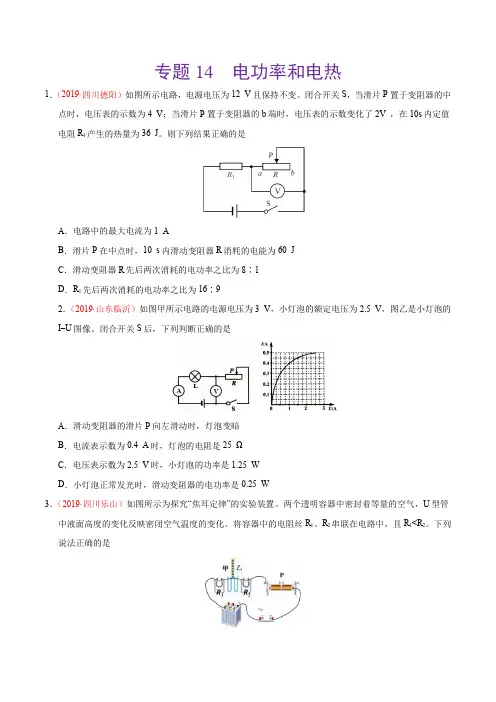

专题14 电功率和电热(第01期)-2019年中考真题物理试题分类汇编(原卷版)
