密级：工厂秘密版本号:A东方汽轮机厂N-38000A型凝汽器说明书编号M700-076000ASM第全册2003年12月编号M700-076000ASM编制校对审核会签审定批准N-38000型凝汽器说明书 M700-076000ASM目录序号章-节名称页数备注1 0-1 N-38000型凝汽器说明书1610-1 N-38000型凝汽器说明书1用途凝汽器是汽轮机辅助设备中最主要的一个部套，它的作用是用循环冷却水使汽轮机排出的蒸汽凝结，在汽轮机排汽空间建立并维持所需要的真空，并回收纯净的凝结水以供锅炉给水。
2主要特性参数冷却面积：38000m2冷却水设计进口温度：20℃冷却水设计压力：0.4MPa(g)冷却水设计流量：66024t/h设计背压： 4.9 kPa（a）（平均）[LP/HP 4.4/5.4 kPa（a）冷却水介质：淡水此外，装配好后无水时凝汽器重量约860t（含低加）。
凝汽器正常运行时的水重约600t，汽室中全部充满水时的水重约1950t。
3结构简介本凝汽器系双壳体、单流程、双背压表面式凝汽器。
由两个斜喉部、两个壳体（包括热井、水室，回热管系），循环水连通管，汽轮机排汽缸与凝汽器采用不锈钢波形膨胀节连接，底部的滑动、固定支座等组成的全焊结构，（见图0-1-8）。
3.1 喉部凝汽器喉部由高压侧喉部和低压侧喉部两部分组成。
凝汽器喉部的四周由20mm厚的钢板焊成，内部采用一定数量的钢管及工字钢组成桁架支撑，因此整个喉部的刚性较好。
3.1.1喉部上布置有组合式低压加热器、给水泵汽轮机的排汽接管、汽轮机旁路系统的三编制：校对：审核：标审：录入员：张道丽级减温减压器等。
3.1.2汽轮机的第五、六、七、八段抽汽管道以及轴封回汽、送汽管道从喉部顶部引入，第五、六段抽汽管分别通过喉部壳壁引出，第七、八段抽汽管接入布置在喉部内的组合式低压加热器。
3.1.3抽汽管的保温设计，应用气体隔热原理，采用不锈钢保温罩，从而避免了采用一般保温材料作保温层时，由于保温材料的剥落而影响凝结水水质的缺陷。

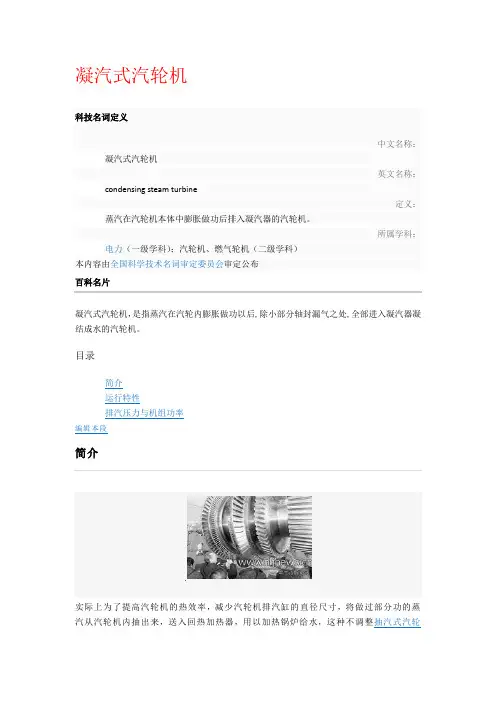

凝汽式汽轮机科技名词定义中文名称：凝汽式汽轮机英文名称：condensing steam turbine定义：蒸汽在汽轮机本体中膨胀做功后排入凝汽器的汽轮机。
所属学科：电力（一级学科）；汽轮机、燃气轮机（二级学科）本内容由全国科学技术名词审定委员会审定公布凝汽式汽轮机，是指蒸汽在汽轮内膨胀做功以后,除小部分轴封漏气之处,全部进入凝汽器凝结成水的汽轮机。
目录机，也统称为凝汽式汽轮机。
火电厂中普遍采用的专为发电用的汽轮机。
凝汽设备主要由凝汽器、循环水泵、凝结水泵和抽气器组成。
汽轮机排汽进入凝汽器，被循环水冷却凝结为水，由凝结水泵抽出，经过各级加热器加热后作为给水送往锅炉。
汽轮机的排汽在凝汽器内受冷凝结为水的过程中，体积骤然缩小，因而原来充满蒸汽的密闭空间形成真空，这降低了汽轮机的排汽压力，使蒸汽的理想焓降增大，从而提高了装置的热效率。
汽轮机排汽中的非凝结气体（主要是空气）则由抽气器抽出，以维持必要的真空度。
汽轮机最常用的凝汽器为表面式。
冷却水排入冷却水池或冷却水塔降温后再循环使用。
靠近江、河、湖泊的电厂，如水量充足，可将由凝汽器排出的冷却水直接排入江、河、湖泊，称为径流冷却方式。
但这种方式可能对河流湖泊造成热污染。
严重缺水地区的电厂，可采用空冷式凝汽器。
但它结构庞大，金属材料消耗多，除列车电站外，一般电厂较少采用。
老式电厂中，有的采用混合式凝汽器，汽轮机排汽与冷却水直接混合接触冷却。
但因排汽凝结水被冷却水污染，需要处理后才能作为锅炉给水，已很少采用。
/view/1471157.htm背压科技名词定义中文名称：背压英文名称：back pressure定义：工质在热机中做功后排出的压力。
一般指汽轮机的排汽压力。
所属学科：电力（一级学科）；通论（二级学科）本内容由全国科学技术名词审定委员会审定公布目录背压（Back pressure）后端的压力。
一、通常是指运动流体在密闭容器中沿其路径（譬如管路或风通路）流动时，由于受到障碍物或急转弯道的阻碍而被施加的与运动方向相反的压力。
凝汽器真空影响因素分析及处理措施摘要：凝汽设备是凝汽式汽轮机装置的一个重要组成部分，在整个热力系统中起着冷源的作用。
凝汽器真空作为火力发电机组汽机侧一项重要的经济指标对整个机组的热经济性起着至关重要的作用。
本文从冷端系统角度分别研究凝汽器端差，循环水温升，循环水进口温度等对机组真空的影响，并提出了一系列真空下降的解决方法和处理措施，为全国凝汽式汽轮机组解决真空降低问题提供了一定的依据。
关键词：真空冷端系统端差循环水温升循环水进口温度处理措施0 引言凝汽设备在电厂凝汽式汽轮机组的热力系统中的功能主要体现在将汽轮机的排汽凝结成水。
除此之外，作为整个热力循环中的冷源，凝汽设备还要在汽轮机排汽口建立并维持一定的真空。
凝汽器真空是衡量机组热经济性的重要指标，真空过高或过低不仅对汽轮机装置的效率产生重大的影响，而且会影响汽轮机组的安全。
因此研究凝汽器真空对提高整个汽轮机组的热经济性有着重大而积极的影响。
本文从汽轮机冷端系统角度分析，将影响机组真空的原因进行了系统分析。
1 影响真空的因素具体包括以下三个方面①凝汽器传热端差因素。
②冷却水温升因素。
③冷却水进口温度因素。
2 运行中影响凝汽器端差的因素凝汽器排汽温度与冷却水出口温度之间的差值，就是凝汽器的传热端差。
2.1 凝汽器的冷却面积的影响因素。
一般设计时凝汽器的冷却面积已经确定，但是在实际运行过程中凝汽器水位会影响凝汽器实际的换热面积。
凝汽器水位过高会带来两种后果：一是会造成汽轮机低压缸排汽空间的减少，从而导致换热面积减少，低压缸排汽温度升高，真空降低；二是会造成凝结水过冷，从而降低机组经济性。
2.2 传热系数的影响因素。
影响凝汽器传热系数的因素比较复杂，主要包括凝汽器传热性能、热负荷、清洁系数、空气量等。
2.2.1 凝汽器热负荷。
机组负荷升高，相应的汽轮机排汽量增大，凝汽器热负荷越高，会导致凝汽器真空下降。
当真空下降到某一数值，要进行限制出力，使凝汽器热负荷降低，维持机组真空。
汽轮机凝结水系统设备介绍1、凝汽器1）概述凝汽器的主要功能是在汽轮机的排汽部分建立一个较低的背压，使蒸汽能最大限度地做功，然后冷却成凝结水，回收至热井内。
凝汽器的这种功能需借助于真空抽气系统和循环水系统的配合才能实现。
真空抽气系统将不凝结气体抽出；循环水系统把蒸汽凝结热及时带走，保证蒸汽不断凝结，既回收了工质，又保证排汽部分的高真空。
凝汽器除接受主机排汽、小汽机排汽、本体疏水以外，还接受低压旁路排汽，高、低加事故疏水及除氧器溢流水。
我公司的凝汽器为双壳体、单流程、双背压表面式凝汽器，并列横向布置。
由两个斜喉部、两个壳体（包括热井、水室、回热管系）、循环水连通管及底部的滑动、固定支座等组成的全焊接钢结构凝汽器。
（见图10－2）凝汽器喉部上布置组合式7、8号低压加热器、给水泵汽轮机排汽管、汽轮机旁路系统的三级减温器等。
在高压凝汽器和低压凝汽器喉部分别布置了喷嘴，当低压缸排汽温度高于80℃时保护动作。
汽轮机的5、6、7、8段抽汽管道及轴封回汽、送汽管道从喉部顶部引入，5、6段抽汽管道分别通过喉部壳壁引出，7、8段抽汽管接入布置在喉部内的组合式低压加热器。
壳体采用焊接钢结构，分为高压壳体和低压壳体，内有管板、冷却管束、中间隔板和支撑杆等加强件。
管板与端盖连接，将凝汽器壳体分为蒸汽凝结区和循环水进出口水室；中间隔板用于管束的支持和固定。
管束采用不锈钢管，布置方式见图10－3。
这种布置方式的特点是换热效果好，汽流在管束中的稳定性强。
由于布置合理，凝结水下落时可破坏下层管束的层流层，改善传热效果。
凝汽器壳体下部为收集凝结水的热井，凝结水出口设置在低压侧壳体热井底部，凝结水出口处设置了滤网和消涡装置。
循环水室内表面整体衬天然橡胶并整体硫化。
凝汽器循环水采用双进双出形式，前水室分为四个独立腔室，低压侧两个水室为进水室，高压侧两个水室为出水室；后水室为四个独立腔室，均为转向水室。
凝汽器与汽轮机排汽口采用不锈钢膨胀节挠性连接（图10－4），凝汽器下部支座采用PTFE（聚四氟乙烯）滑动支座，并设有膨胀死点及防上浮装置，补偿运行中凝汽器及低压缸的膨胀差，并避免凝结水和循环水的载荷对汽轮机低压缸的影响。
