汽轮机凝结水系统设备介绍1、凝汽器1）概述凝汽器的主要功能是在汽轮机的排汽部分建立一个较低的背压，使蒸汽能最大限度地做功，然后冷却成凝结水，回收至热井内。
凝汽器的这种功能需借助于真空抽气系统和循环水系统的配合才能实现。
真空抽气系统将不凝结气体抽出；循环水系统把蒸汽凝结热及时带走，保证蒸汽不断凝结，既回收了工质，又保证排汽部分的高真空。
凝汽器除接受主机排汽、小汽机排汽、本体疏水以外，还接受低压旁路排汽，高、低加事故疏水及除氧器溢流水。

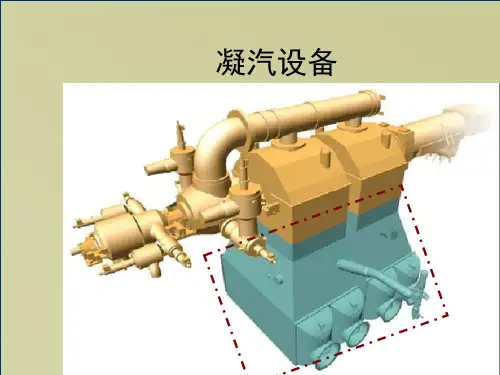

我公司的凝汽器为双壳体、单流程、双背压表面式凝汽器，并列横向布置。
由两个斜喉部、两个壳体（包括热井、水室、回热管系）、循环水连通管及底部的滑动、固定支座等组成的全焊接钢结构凝汽器。
（见图10－2）凝汽器喉部上布置组合式7、8号低压加热器、给水泵汽轮机排汽管、汽轮机旁路系统的三级减温器等。
在高压凝汽器和低压凝汽器喉部分别布置了喷嘴，当低压缸排汽温度高于80℃时保护动作。
汽轮机的5、6、7、8段抽汽管道及轴封回汽、送汽管道从喉部顶部引入，5、6段抽汽管道分别通过喉部壳壁引出，7、8段抽汽管接入布置在喉部内的组合式低压加热器。
壳体采用焊接钢结构，分为高压壳体和低压壳体，内有管板、冷却管束、中间隔板和支撑杆等加强件。
管板与端盖连接，将凝汽器壳体分为蒸汽凝结区和循环水进出口水室；中间隔板用于管束的支持和固定。
管束采用不锈钢管，布置方式见图10－3。
这种布置方式的特点是换热效果好，汽流在管束中的稳定性强。
由于布置合理，凝结水下落时可破坏下层管束的层流层，改善传热效果。
凝汽器壳体下部为收集凝结水的热井，凝结水出口设置在低压侧壳体热井底部，凝结水出口处设置了滤网和消涡装置。
循环水室内表面整体衬天然橡胶并整体硫化。
凝汽器循环水采用双进双出形式，前水室分为四个独立腔室，低压侧两个水室为进水室，高压侧两个水室为出水室；后水室为四个独立腔室，均为转向水室。
凝汽器与汽轮机排汽口采用不锈钢膨胀节挠性连接（图10－4），凝汽器下部支座采用PTFE（聚四氟乙烯）滑动支座，并设有膨胀死点及防上浮装置，补偿运行中凝汽器及低压缸的膨胀差，并避免凝结水和循环水的载荷对汽轮机低压缸的影响。
汽轮机凝汽系统及设备1. 汽轮机凝汽系统概述汽轮机凝汽系统是汽轮机的一个重要组成部分，主要用于回收汽轮机排出的热能，并将其转化为可再利用的水资源。
凝汽系统的功能包括冷却和回收汽轮机排出的高温高压蒸汽，并将其转化为冷凝水，以供锅炉再次加热。
凝汽系统由多种设备组成，包括凝汽器、空冷器、凝汽泵等。
这些设备通过协同工作，实现了汽轮机排气蒸汽的冷凝和凝汽水的回收，并将凝汽水输送回锅炉进行再次加热，以提供给汽轮机继续工作所需的蒸汽。
2. 凝汽系统主要设备2.1 凝汽器（Condenser）凝汽器是凝汽系统中最重要的设备之一。
它负责将汽轮机排出的高温高压蒸汽冷凝成液态水，并实现蒸汽的回收。
凝汽器通常由许多平行布置的管子组成，通过这些管子，冷却水进入凝汽器并与蒸汽接触，使蒸汽冷却并凝结成水滴。
2.2 空冷器（Air Cooler）空冷器是凝汽系统的辅助设备，用于在部分负载或停机情况下，提供冷却介质。
它采用空气作为冷凝介质，通过自然对流或风机强制对流的方式，将蒸汽冷却为水。
2.3 凝汽泵（Condensate Pump）凝汽泵是凝汽系统中的一种泵，用于将凝结水从凝汽器或空冷器中抽出，并将其输送回锅炉进行再次加热。
凝汽泵通常采用离心泵，它能够有效地输送大量的水，并具有较高的泵送效率。
2.4 其他设备除了上述主要设备外，凝汽系统还包括一些辅助设备，如水箱、水封罩、排气器等。
这些设备的功能各不相同，但都起到了辅助凝汽系统正常运行的作用。
3. 凝汽系统工作原理汽轮机凝汽系统的工作原理可以简要概括如下：1.汽轮机排出的高温高压蒸汽通过主蒸汽管道进入凝汽器。
2.在凝汽器中，蒸汽与冷却介质（一般为冷却水）进行热交换，蒸汽冷却并凝结为水滴。
3.凝结水通过凝汽泵被抽出，并输送回锅炉进行再次加热。
4.经过再次加热后，水变为蒸汽，再次进入汽轮机进行工作。
5.空冷器在部分负载或停机情况下起到辅助冷却的作用，保证凝汽系统的正常运行。
4. 凝汽系统的重要性凝汽系统在汽轮机发电厂中起到至关重要的作用，它不仅能够有效地回收汽轮机排出的热能，减少能源浪费，还能够提高汽轮机的热效率和发电效率。
汽轮机设备及其系统1、汽轮机设备及系统的组成是怎样的?汽轮机设备及系统包括汽轮机本体、调节保安油系统、辅助设备及热力系统等。
汽轮机本体由汽轮机的转动部分和静止部分组成；调节保安油系统主要包括调节汽阀、调速器、调速传动机构、主油泵、油箱、安全保护装置等；辅助设备主要包括凝汽器、抽气器（或水环真空泵）、高低压加热器、除氧器、给水泵、凝结水泵、循环水泵等；热力系统主要指主蒸汽系统、再热蒸汽系统、凝气系统、给水回热系统、给水除氧系统等。
汽轮发电机组的供油系统是保证机组安全稳定运行的重要系统。
2、汽轮机本体由哪几部分组成?⑴静止部分。
冲动式汽轮机是同汽缸、喷嘴、隔板、隔板套及汽封等部件部分。
反动式汽轮机是由汽缸、静叶持环、平衡鼓及汽封等部件组成。
⑵转动部分。
由主轴、叶轮、安装在叶轮上的动叶片、联轴器及轴封套等部件组成。
3、汽缸的作用是什么?汽缸是汽轮机的外壳。
其作用是将汽轮机的通流部分与大气隔开，形成封闭的汽室，保证蒸汽在其中完成能量转换过程。
4、高参数大容量机组的高、中压缸为什么要采用双层缸结构?随着蒸汽初参数的提高，汽缸壁的厚度、法兰与螺栓尺寸都要增加，汽缸内外壁压差、温差相应增加。
为了简化汽缸结构，节省优质合金钢材，减少汽缸热应力和热变形，加快机组启、停速度，所以高参数大容量机组的高、中压缸都采用双层结构。
5、大功率机组的高、中压缸采用双层缸结构有哪些优点?⑴可以减轻单个汽缸的重量，加工制造方便。
⑵可以按不同温度合理选用钢材，节省优质合金钢材。
⑶每层缸壁相应减薄，内缸和外缸的内外壁之间的温度减小，有利改善机组的启、停机性能和变工况性能。
⑷运行时可以把某级抽汽引入内外缸夹层，使内外缸所承受的压差、温度大为减少，进H 一步缩短了启、停机时间。
二6、什么是排汽缸？从运行角度说出对排汽缸有何要求?将汽轮机末级动叶排出的蒸汽导入凝汽器的部分叫排汽缸。
排汽缸尺寸大，是在高度真空下工作的，故要求排汽缸应有足够的刚性，良好的流动性以回收排汽的动能。
汽轮机凝结水系统设备介绍1、凝汽器1）概述凝汽器的主要功能是在汽轮机的排汽部分建立一个较低的背压，使蒸汽能最大限度地做功，然后冷却成凝结水，回收至热井内。
凝汽器的这种功能需借助于真空抽气系统和循环水系统的配合才能实现。
真空抽气系统将不凝结气体抽出;循环水系统把蒸汽凝结热及时带走，保证蒸汽不断凝结，既回收了工质，又保证排汽部分的高真空。
凝汽器除接受主机排汽、小汽机排汽、本体疏水以外，还接受低压旁路排汽，高、低加事故疏水及除氧器溢流水。
我公司的凝汽器为双壳体、单流程、双背压表面式凝汽器，并列横向布置。
由两个斜喉部、两个壳体（包括热井、水室、回热管系）、循环水连通管及底部的滑动、固定支座等组成的全焊接钢结构凝汽器。
（见图10-2）凝汽器喉部上布置组合式7、8号低压加热器、给水泵汽轮机排汽管、汽轮机旁路系统的三级减温器等。
在高压凝汽器和低压凝汽器喉部分别布置了喷嘴，当低压缸排汽温度高于80℃时保护动作。
汽轮机的5、6、7、8段抽汽管道及轴封回汽、送汽管道从喉部顶部引入，5、6段抽汽管道分别通过喉部壳壁引出，7、8段抽汽管接入布置在喉部内的组合式低压加热器。
壳体采用焊接钢结构，分为高压壳体和低压壳体，内有管板、冷却管束、中间隔板和支撑杆等加强件。
管板与端盖连接，将凝汽器壳体分为蒸汽凝结区和循环水进出口水室；中间隔板用于管束的支持和固定。
管束采用不锈钢管，布置方式见图10-3。
这种布置方式的特点是换热效果好，汽流在管束中的稳定性强。
由于布置合理，凝结水下落时可破坏下层管束的层流层，改善传热效果。
凝汽器壳体下部为收集凝结水的热井，凝结水出口设置在低压侧壳体热井底部，凝结水出口处设置了滤网和消涡装置。
循环水室内表面整体衬天然橡胶并整体硫化。
凝汽器循环水采用双进双出形式，前水室分为四个独立腔室，低压侧两个水室为进水室，高压侧两个水室为出水室；后水室为四个独立腔室，均为转向水室。
凝汽器与汽轮机排汽□采用不锈钢膨胀节挠性连接（图10-4）,凝汽器下部支座采用PTFE （聚四氟乙烯）滑动支座，并设有膨胀死点及防上浮装置，补偿运行中凝汽器及低压缸的膨胀差，并避免凝结水和循环水的载荷对汽轮机低压缸的影响。
汽轮机凝汽系统及设备一、汽轮机凝汽系统概述汽轮机凝汽系统是汽轮机发电厂中至关重要的一环，它负责收集和处理汽轮机排出的高温高压蒸汽，将其凝结为液态水，并输送到锅炉中再次加热为蒸汽，以实现汽轮机循环工作。
凝汽系统的设计和运行直接关系到汽轮机的效率和稳定性。
二、汽轮机凝汽系统主要组成汽轮机凝汽系统由以下主要设备组成：1. 凝汽器凝汽器是汽轮机凝汽系统的核心设备之一。
它通过与汽轮机排出的高温高压蒸汽接触，使其冷却并凝结为水。
凝汽器通常采用流动型凝结器，通过将进入凝汽器的冷却水与蒸汽进行交换，实现蒸汽的冷凝。
凝汽器的性能直接关系到汽轮机的发电效率和热经济性。
2. 凝汽泵凝汽泵用于抽取凝汽器中的冷凝水并将其送回锅炉，再次加热为蒸汽供给汽轮机使用。
凝汽泵通常是多级泵，能够提供足够的压力将冷凝水输送回锅炉。
3. 冷却塔冷却塔用于冷却凝汽泵返回的冷凝水。
冷凝水经过冷却塔，通过与周围空气进行传热，将其温度降低，以便再次用于汽轮机循环。
4. 冷却水系统凝汽系统还包括冷却水系统，用于提供冷却塔所需的冷却水。
冷却水系统通常包括水处理设备、水泵等。
三、汽轮机凝汽系统的工作原理汽轮机凝汽系统的工作原理如下：1.汽轮机排出高温高压蒸汽经过高压再热器降压至凝汽器进口压力，同时在再热器中被冷却。
2.进入凝汽器的蒸汽与冷却水进行传热，蒸汽冷凝为冷凝水。
3.凝汽泵将冷凝水抽回锅炉，进行再次加热。
4.再热后的水蒸汽重新进入汽轮机，驱动汽轮机发电。
5.冷凝水通过冷却塔进行冷却，然后经过水处理设备处理后再次用于凝汽器的工作。
四、汽轮机凝汽系统的调试与运行汽轮机凝汽系统的调试与运行需要注意以下事项：1.在调试凝汽系统之前，需要进行设备和管道的检查和清洗，确保其内部干净无杂质。
2.在运行凝汽系统时，需要注意监测和控制凝汽器的进口和出口温度，以及凝汽泵的出口压力等参数。
3.定期检查和维护冷却塔和水处理设备，保证其正常运行。
4.注意凝汽系统的密封性，减少漏气和漏水现象。
汽轮机介绍之凝结水系统的构成及特点汽轮机是一种利用高温高压蒸汽驱动的动力机械。
在汽轮机的运行过程中，蒸汽会经历冷凝过程，从而形成大量的凝结水。
这些凝结水需要被妥善处理，以保证汽轮机的安全、高效运行。
因此，凝结水系统在汽轮机中起着非常重要的作用。
本文将对凝结水系统的构成及其特点进行详细介绍。
凝结水系统是指用于收集、处理和排放汽轮机中凝结水的系统。
它主要由冷凝器、凝结水泵、凝结水箱、凝结水再循环系统以及对凝结水进行处理的设备组成。
冷凝器是凝结水系统中最重要的设备之一、它位于汽轮机的排汽端，用于将高温高压蒸汽冷凝成液态水，并且通过散热将热量排出。
冷凝器通常采用多个管束或板式换热器，以增加热交换面积，提高热效率。
凝结水泵用于将冷凝水从冷凝器中抽出，并将其送入凝结水箱。
凝结水泵需要具备较高的扬程和流量，以确保冷凝水能够顺利地流动。
凝结水箱是存放凝结水的容器，它通常位于汽轮机的底部。
凝结水通过凝结水泵从冷凝器中抽出后，会先由凝结水箱进行暂时的存储，然后再通过凝结水再循环系统回送到锅炉进行再次利用。
凝结水再循环系统是指将凝结水从凝结水箱中回送到锅炉的系统。
这个系统主要由回水管道、再循环泵和再循环控制阀组成。
通过再循环，凝结水可以再次参与锅炉的蒸汽发生过程，提高能源的利用效率。
除了上述主要设备外，凝结水系统还包括一些辅助设备，如凝结水过滤器、凝结水处理装置等。
这些设备的主要作用是对凝结水进行过滤、除氧和除盐处理，以防止凝结水中的杂质对汽轮机的损害。
凝结水系统具有以下特点：1.高效节能：凝结水再循环系统能够将凝结水回送到锅炉进行再次利用，提高了能源的利用效率，从而达到节能的目的。
2.保护冷凝器：凝结水系统通过凝结水泵将冷凝水从冷凝器中抽出，并将其送入凝结水箱，从而减少了冷凝器中的冷凝水堆积，保护了冷凝器的正常运行。
3.防止水锤现象：凝结水系统中的凝结水泵和再循环泵具有较高的扬程和流量，能够平稳地抽送和回送凝结水，有效地防止了由于水锤现象而对设备造成的损害。
凝汽式汽轮机设备及其系统主要危险因素分析一、概述凝汽式汽轮机是目前常用的一种发电设备，它能够将燃煤、天然气、石油等化石燃料的化学能转化为机械能，再从机械能转变为电能，广泛应用于电力、化工、冶金等领域。
但是，汽轮机在长期运行过程中存在着很多安全隐患，主要的原因在于设备及其系统存在许多危险因素，需要引起我们的高度重视。
本文将分析凝汽式汽轮机的危险因素，以便于企业采取相应的措施来加强对汽轮机的管理和维护。
二、设备的危险因素1.高温高压。
汽轮机在运行过程中，产生的温度和压力非常高，如果设备中的任何一个部件出现故障，就会导致发生事故。
高温高压是造成汽轮机故障和事故的主要原因之一。
2.设备老化。
随着汽轮机的运行时间的增长，设备内部部件的磨损和老化也会逐渐加剧，这就会导致设备的可靠性和安全性下降。
3.设备缺陷。
汽轮机设备在生产和使用过程中，可能存在一些制造缺陷或者其他类型的问题，如安装问题、材料问题等。
这些缺陷会增加汽轮机的故障风险。
4.设备过载。
汽轮机在使用过程中，如果超过了其额定功率，就会超负荷运行，从而对设备造成较大的压力和损伤，最终导致设备损坏或者事故。
5.外部因素。
汽轮机在运行时，常常面临着外部环境的威胁，如气候变化、自然灾害、人为因素等，这些因素也会导致汽轮机的故障和事故发生。
三、系统的危险因素1.安全管理不规范。
凝汽式汽轮机的安全性与其管理有密切关系。
如果企业在设备管理和人员管理方面存在问题，就会增加汽轮机事故的发生概率。
2.维护不足。
汽轮机在使用过程中，需要进行定期检修和维护，以确保其正常运行和发电效率。
如果维护不足，会导致设备内部故障和事故的发生。
3.人为疏忽。
有时候，人为的疏忽和操作失误会导致汽轮机事故的发生，如未按规定操作、复杂任务下达不当、信息交流不全面等。
4.监测和保护系统缺陷。
凝汽式汽轮机的安全性受到设备监测和保护系统的保障。
如果这些系统出现问题，将会加大事故的风险。
5.隐患忽略。
