螺栓球节点钢网架吊装施工工艺2004年3月至2005年11月我公司先后施工了济宁市**仓库工程、济宁市***纺织车间、济宁****大学图书楼工程，在施工过程中摸索出一套“螺栓球节点钢网架吊装”施工工艺。

该工艺的运用地面块体进行拼装，高空进行吊装的方法，其施工工艺运用效果良好，我们对该成果资料进行收集，结合施工经验总结出本工法，被评为该二00五年度科技进步一等奖，并被定为“企业级工法”。

一、工艺特点：1、把大量高空作业改为地面作业，施工操作方便保证施工质量；2、高空作业少，大大提高了施工的安全度；3、由于采用机械化吊装施工，加快了施工进度，缩短了工期；4、不需要搭设大量的脚手架、脚手板，节约了材料和人工，从而降低了工程费用。

二、适用范围：本工法适用于多层及高层建筑工程中的平板型钢网格结构的安装。

三、工艺原理：选用工地已有吊车作为网架的吊装机械；将网架及划分为若干个“网架块体”现在地面按施工方案确定的位置拼装好，再依次吊到高空进行校正拼接成整体网架。

四、工艺操作要点(详见工艺流程图)：1、地面拼装“网架块体”将网架的杆件和螺栓球在地面拼装成“网架块体”，拼装在事先设定的台座上进行，台座用砖砌支墩或钢马凳均可，支点应设于节点位置，严格用水平仪配合抄平，拼装和复查使用的钢尺应与土建施工放线使用的钢尺进行“对尺”如有误差应进行修正，丈量时的拉力也应一致。

施工工艺流程图2、“网架块体”吊装吊装工艺:吊车定位，用绑扎起吊的钢丝绳将“网架块体”吊离地面50㎝左右，调整“网架块体”倾斜角和吊车回转半径；然后缓慢起吊回转，将网架块体吊装就位；接着全方位调整倾角对准连接杆件，节点连接紧固；最后松钩，吊车移动到下一吊装位置，重复以上程序。

吊装注意事项：在“网架块体”上弦的节点处，一般设四个吊点，在4根吊装千斤钢丝绳上各设置一个手动倒链，以便能全方位调整“网架块体”的倾角，从而准确无误的对准个连接杆件。

3、“网架块体”高空校正拼接高空校正拼接工艺：首先将“网架块体”的尾部杆件对准插入螺栓球节点(先上弦杆，后下弦杆)，接着将“网架块体”一侧的杆件对准插入螺栓球节点，紧固尾部上弦杆先紧固1/2，紧固尾部下弦杆先紧固1/2，紧固侧向上弦杆先紧固1/2，紧固侧向下弦杆先紧固1/2，尾部上下弦杆同步紧固到位，最后侧向上下弦杆同步紧固到位。

{生产工艺技术}曲面球型螺栓点钢结构网架施工工艺曲面球型螺栓点钢结构网架是一种应用广泛的结构形式，常用于体育场馆、展览馆等大跨度建筑的悬挑屋盖系统。

下面将介绍曲面球型螺栓点钢结构网架的施工工艺。

1.基础施工曲面球型螺栓点钢结构网架的施工首先要进行基础施工。

基础的选用和施工要根据具体的设计要求进行，一般选择混凝土浇筑或者螺栓连接基础。

基础施工完成后，需要进行试验检测，确保基础的承载能力符合设计要求。

2.网架制造网架的制造是曲面球型螺栓点钢结构网架施工的核心环节。

首先，要根据设计图纸进行材料的准备和切割。

选用符合标准的高强度钢材，一般采用Q345B钢材。

切割完成后对钢材进行下料、打孔等加工，确保每个部件的尺寸和形状精准。

3.焊接网架制造完成后，需要进行焊接工艺。

网架焊接要根据设计要求和相关标准进行。

焊接工艺要求焊缝牢固、美观，确保焊缝的质量和强度。

在焊接过程中，需要进行焊缝的预热控制，采用适当的焊条直径和焊接电流，避免产生焊接缺陷。

4.表面处理网架焊接完成后，需要进行表面处理。

一般采用防锈涂料对网架进行涂装，以防止氧化腐蚀。

涂装工艺要求均匀、牢固，避免出现漏涂、粘附不良等质量问题。

涂装完成后，要进行充分的干燥和硬化，确保表面涂装的质量和耐久性。

5.安装和调试网架制造和表面处理完成后，可以进行网架的安装和调试。

安装过程中要根据安装顺序和方法，进行吊装和定位。

安装过程中要注意安全，确保吊装和安装设备的稳定性和可靠性。

安装完成后，需要进行网架的水平和垂直调整，确保网架的整体平衡和稳定。

6.吊装顶盖网架安装和调试完成后，可以进行顶盖的吊装。

顶盖一般采用大型施工机械进行吊装，要做好吊装计划和预警工作，确保吊装过程的安全和顺利进行。

吊装完成后，要对顶盖进行水平和垂直调整，确保与网架的连接平稳和紧密。

7.整体调试网架顶盖完成后，还需要进行整体调试。

整体调试包括网架的结构、支撑和连接点等部分。

通过调整和检查，确保网架的稳定性和安全性。

网架行业标准钢网架（壳）螺栓球节点封板、锥头技术规程Technical specification for end plate and cone-shaped connectors in bolted spherical joints of steel space grid（latticed shell）xx-xx-xx发布 xx-xx-xx实施中国建筑金属结构协会前言本标准第五章为强制性条款，其余条文为推荐性条款。

钢网架（壳）螺栓球节点是钢网架（壳）的重要受力点，节点用封板、锥头是螺栓球网架杆件与螺栓球连接的关键部件，这些部位目前主要采用模锻成型工艺加工制造。

为了保证钢网架（壳）螺栓球节点用封板、锥头的质量，特制定本标准。

本标准的技术内容参照国家现行标准《空间网格技术规程》JGJ 7-2010 、《网架结构工程质量检验评定标准》JGJ 78-1991 、《钢结构设计规范》GB 50017-2003 、《钢网架螺栓球节点》JG/T 10-2009和《钢网架检验及验收标准》JG 12-1999等有关标准、并根据国内外市场需求和江苏省产品现状确定。

本标准的编写遵循国家现行标准《标准化工作导则》GB/T 1.1-2000 、GB/T 1.2-2002的有关规定。

本标准主要起草单位：江苏省网架及钢结构产品质量监督检验中心、徐州市建设机械金属结构协会、徐州市标准化协会、江苏恒久钢构有限公司、徐州飞虹网架（集团）有限公司。

本标准主要起草人：本标准于xx年xx月首次发布。

钢网架（壳）螺栓球节点封板、锥头技术规范1.范围本标准规定了钢网架（壳）螺栓球节点封板、锥头的分类和命名、技术要求、试验方法、检验规则、标志、包装、运输、贮存等内容。

本标准适用于模锻成型经机械加工制造的钢网架（壳）螺栓球节点封板、锥头（以下简称封板、锥头）。

2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。

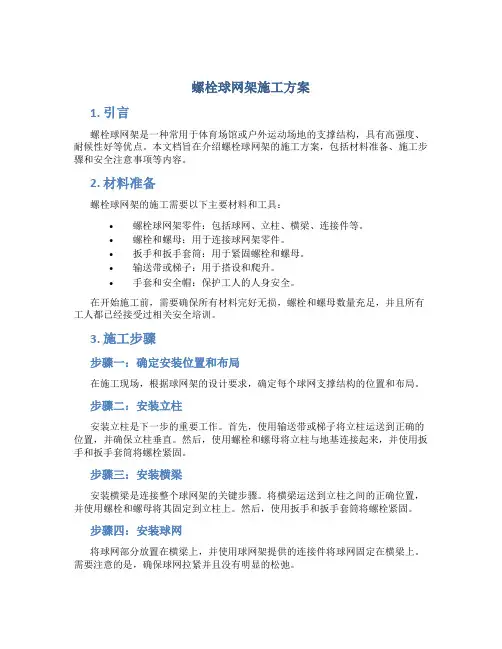

螺栓球网架施工方案1. 引言螺栓球网架是一种常用于体育场馆或户外运动场地的支撑结构，具有高强度、耐候性好等优点。

本文档旨在介绍螺栓球网架的施工方案，包括材料准备、施工步骤和安全注意事项等内容。

2. 材料准备螺栓球网架的施工需要以下主要材料和工具：•螺栓球网架零件：包括球网、立柱、横梁、连接件等。

•螺栓和螺母：用于连接球网架零件。

•扳手和扳手套筒：用于紧固螺栓和螺母。

•输送带或梯子：用于搭设和爬升。

•手套和安全帽：保护工人的人身安全。

在开始施工前，需要确保所有材料完好无损，螺栓和螺母数量充足，并且所有工人都已经接受过相关安全培训。

3. 施工步骤步骤一：确定安装位置和布局在施工现场，根据球网架的设计要求，确定每个球网支撑结构的位置和布局。

步骤二：安装立柱安装立柱是下一步的重要工作。

首先，使用输送带或梯子将立柱运送到正确的位置，并确保立柱垂直。

然后，使用螺栓和螺母将立柱与地基连接起来，并使用扳手和扳手套筒将螺栓紧固。

步骤三：安装横梁安装横梁是连接整个球网架的关键步骤。

将横梁运送到立柱之间的正确位置，并使用螺栓和螺母将其固定到立柱上。

然后，使用扳手和扳手套筒将螺栓紧固。

步骤四：安装球网将球网部分放置在横梁上，并使用球网架提供的连接件将球网固定在横梁上。

需要注意的是，确保球网拉紧并且没有明显的松弛。

步骤五：检查和调整在完成球网架的安装后，进行全面的检查，确保立柱、横梁和球网的连接牢固，没有松动。

如有需要，对螺栓进行调整或紧固。

4. 安全注意事项在进行螺栓球网架施工时，需要注意以下安全事项：•所有工人必须佩戴手套和安全帽以确保人身安全。

•上下爬升立柱或使用输送带时，必须保持稳定并注意脚下环境。

•在紧固螺栓和螺母时，使用正确的扳手和扳手套筒，确保正确的力度。

•在安装球网时，需要注意球网的张力和调整，以确保球网的稳定性和安全性。

•完成施工后，进行全面检查，确保所有连接牢固且没有松动。

5. 总结螺栓球网架施工方案是在体育场馆或户外运动场地中常见的工程项目。
